198
Hyödyllisiä tietoja
Älä koskaan kaada AdBlue®-ainetta
dieselpolttoainesäiliöön.
Jos AdBlue®-ainetta roiskuu pinnoille tai
auton koriin, huuhtele roiskeet
välittömästi kylmällä vedellä tai pyyhi
kostealla liinalla.
Jos aine on ennättänyt kiteytyä, käytä
puhdistuksessa kuumaa vettä ja
puhdistussientä.
Tärkeää: kun AdBlue-lisäainetta lisätään sen päästyä loppumaan, on
ehdottomasti odotettava 5 minuuttia ennen
kuin sytytysvirta kytketään uudelleen. Tänä
aikana ei saa avata kuljettajan ovea, avata
auton lukitusta, työntää virta-avainta
virtalukkoon eikä viedä Avaamisen ja
käynnistämisen handsfree-toiminto-
järjestelmän avainta matkustamon sisälle .
Kytke sytytysvirta ja käynnistä moottori 10
sekunnin kuluttua.
►  Katkaise
  virta   ja   ota   avain   pois   virtalukosta  
moottorin sammuttamiseksi.
tai
► 

Kohteella  
A
vaamisen   ja   käynnistämisen  
handsfree-toiminto paina ST

ART/STOP-
painiketta, niin moottori sammuu.


►  Kun auton lukitus on avattuna ja polttoaineen täyttöluukku on avattuna, kierrä AdBlue®-säiliön
sinistä tulppaa vastapäivään ja irrota se.
►  Säiliö,
 
jossa
 
AdBlue®-nestettä: tarkista
vanhenemispäivämäärä ja lue etiketin ohjeet
huolellisesti ennen säiliön sisällön kaatamista
auton AdBlue-säiliöön.
►  AdBlue
®-pumpulla: aseta pistokytkin ja
täytä säiliötä, kunnes täyttöpistooli lopettaa
automaattisesti toiminnan.
Jotta AdBlue®-säiliön ylitäyttämiseltä
vältytään:
–

Lisää 10–13 litraa käyttäen
AdBlue®-säiliöitä.
–
Lopeta pistoolin ensimmäisen
automaattisen pysäytyksen jälkeen, jos
tankkaat huoltoasemalla.
Järjestelmä rekisteröi vain yli 5 litran
AdBlue
®-täytöt.
Jos AdBlue®-säiliö on täysin tyhjä
– Täytä

AdBlue-säiliö: käynnistäminen
mahdotonta -viesti vahvistaa tämän – on
tärkeää lisätä vähintään 5 litraa.
Täytön jälkeen
►  Laita sininen tulppa paikalleen ja käännä vastapäivään sen ääriasentoon saakka.
► 
Sulje   polttoaineluukku.
Älä heitä AdBlue®-pulloja tai -astioita
kotitalousjätteisiin.
Aseta ne tähän tarkoitukseen varattuun
säiliöön tai vie ne takaisin sinne, missä ostit
ne.
Vaihde vapaalla ajaminen
Tietyissä tilanteissa on välttämätöntä asettaa auto rullaustilaan (esim. hinaus, mutkainen tie,
automaattinen autopesu (pesutila), rautatie- tai
merikuljetus).
Tämä menettely vaihtelee vaihteiston ja
seisontajarrun tyyppien mukaan.
Älä jätä ajoneuvoa vartioimattomaksi
vapaalla ajon aikana.
Avaamisen ja käynnistämisen
handsfree-toiminto
Älä päästä jarrupoljinta ylös, kun kytket tai
sammutat sytytysvirran. Jos teet niin, moottori
käynnistyy ja sinun on aloitettava menettely
alusta.

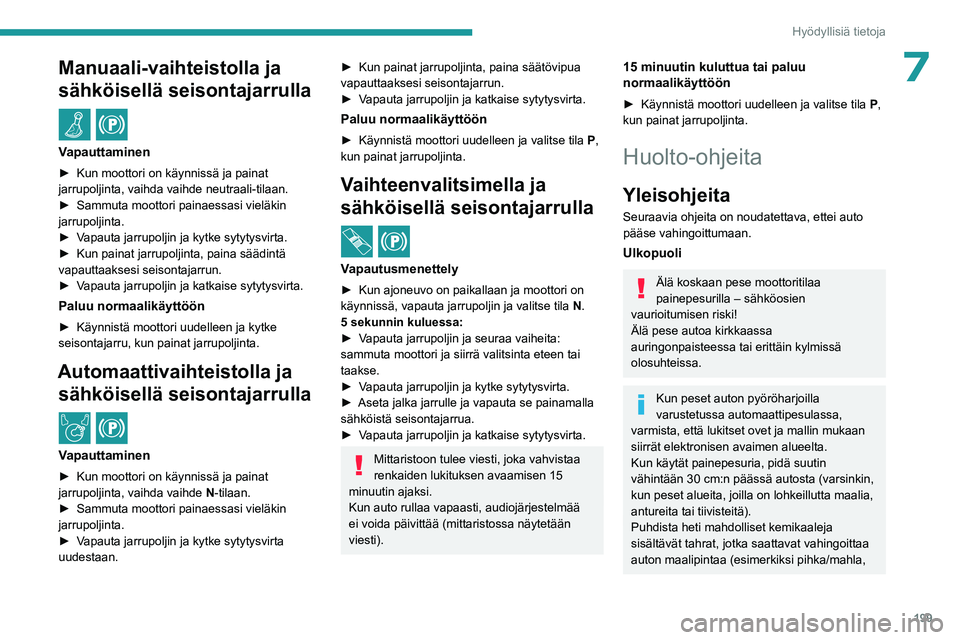

199
Hyödyllisiä tietoja
7Manuaali-vaihteistolla ja
sähköisellä seisontajarrulla
/
Vapauttaminen
►  Kun moottori on käynnissä ja painat jarrupoljinta, vaihda vaihde neutraali-tilaan.
► Sammuta   moottori   painaessasi   vieläkin  
jarrupoljinta.
► 

Vapauta   jarrupoljin   ja   kytke   sytytysvirta.
►  Kun
  painat   jarrupoljinta,   paina   säädintä  
vapauttaaksesi seisontajarrun.
► 

Vapauta   jarrupoljin   ja   katkaise   sytytysvirta.
Paluu normaalikäyttöön
►  Käynnistä moottori uudelleen ja kytke seisontajarru, kun painat jarrupoljinta.
Automaattivaihteistolla ja sähköisellä seisontajarrulla
/
Vapauttaminen
►  Kun moottori on käynnissä ja painat jarrupoljinta, vaihda vaihde N
-tilaan.
►  Sammuta
  moottori   painaessasi   vieläkin  
jarrupoljinta.
► 

Vapauta   jarrupoljin   ja   kytke   sytytysvirta  
uudestaan.
►  Kun painat jarrupoljinta, paina säätövipua vapauttaaksesi seisontajarrun.
► Vapauta   jarrupoljin   ja   katkaise   sytytysvirta.
Paluu normaalikäyttöön
►  Käynnistä moottori uudelleen ja valitse tila P ,
kun painat jarrupoljinta.
Vaihteenvalitsimella ja
sähköisellä seisontajarrulla
/
Vapautusmenettely
►  Kun ajoneuvo on paikallaan ja moottori on käynnissä, vapauta jarrupoljin ja valitse tila N .
5 sekunnin kuluessa:
►  Vapauta
  jarrupoljin   ja   seuraa   vaiheita:  
sammuta moottori ja siirrä valitsinta eteen tai
taakse.
► 

Vapauta   jarrupoljin   ja   kytke   sytytysvirta.
►  Aseta
  jalka   jarrulle   ja   vapauta   se   painamalla  
sähköistä seisontajarrua.
► 

Vapauta   jarrupoljin   ja   katkaise   sytytysvirta.
Mittaristoon tulee viesti, joka vahvistaa
renkaiden lukituksen avaamisen 15
minuutin ajaksi.
Kun auto rullaa vapaasti, audiojärjestelmää
ei voida päivittää (mittaristossa näytetään
viesti).
15 minuutin kuluttua tai paluu
normaalikäyttöön
►  Käynnistä moottori uudelleen ja valitse tila P ,
kun painat jarrupoljinta.
Huolto-ohjeita
Yleisohjeita
Seuraavia ohjeita on noudatettava, ettei auto pääse vahingoittumaan.
Ulkopuoli
Älä koskaan pese moottoritilaa
painepesurilla – sähköosien
vaurioitumisen riski!
Älä pese autoa kirkkaassa
auringonpaisteessa tai erittäin kylmissä
olosuhteissa.
Kun peset auton pyöröharjoilla
varustetussa automaattipesulassa,
varmista, että lukitset ovet ja mallin mukaan
siirrät elektronisen avaimen alueelta.
Kun käytät painepesuria, pidä suutin
vähintään 30 cm:n päässä autosta (varsinkin,
kun peset alueita, joilla on lohkeillutta maalia,
antureita tai tiivisteitä).
Puhdista heti mahdolliset kemikaaleja
sisältävät tahrat, jotka saattavat vahingoittaa
auton maalipintaa (esimerkiksi pihka/mahla,

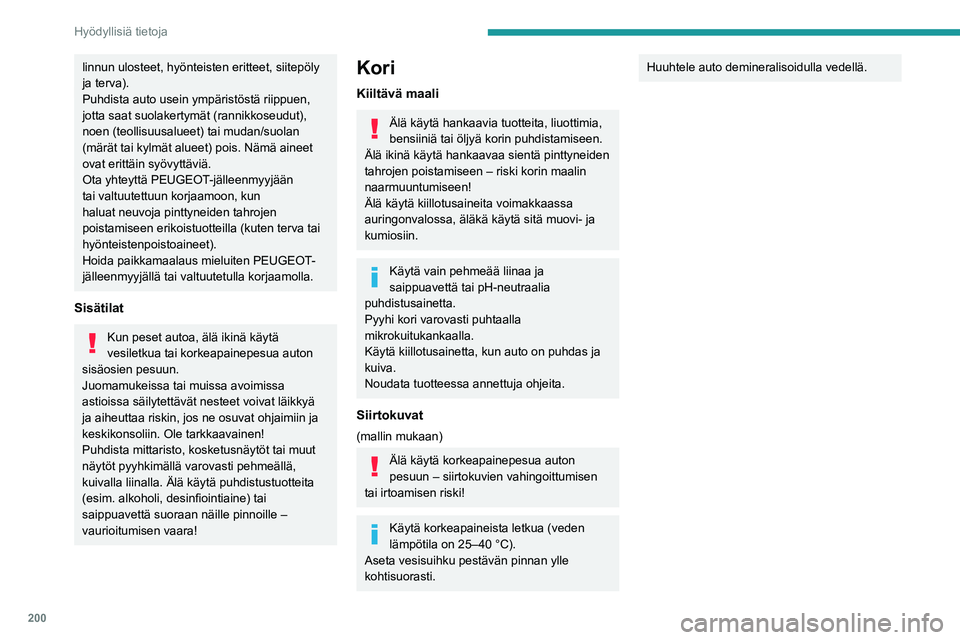

200
Hyödyllisiä tietoja
linnun ulosteet, hyönteisten eritteet, siitepöly
ja terva).
Puhdista auto usein ympäristöstä riippuen,
jotta saat suolakertymät (rannikkoseudut),
noen (teollisuusalueet) tai mudan/suolan
(märät tai kylmät alueet) pois. Nämä aineet
ovat erittäin syövyttäviä.
Ota yhteyttä PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon, kun
haluat neuvoja pinttyneiden tahrojen
poistamiseen erikoistuotteilla (kuten terva tai
hyönteistenpoistoaineet).
Hoida paikkamaalaus mieluiten PEUGEOT-
jälleenmyyjällä tai valtuutetulla korjaamolla.
Sisätilat
Kun peset autoa, älä ikinä käytä
vesiletkua tai korkeapainepesua auton
sisäosien pesuun.
Juomamukeissa tai muissa avoimissa
astioissa säilytettävät nesteet voivat läikkyä
ja aiheuttaa riskin, jos ne osuvat ohjaimiin ja
keskikonsoliin. Ole tarkkaavainen!
Puhdista mittaristo, kosketusnäytöt tai muut
näytöt pyyhkimällä varovasti pehmeällä,
kuivalla liinalla. Älä käytä puhdistustuotteita
(esim.
  alkoholi,   desinfiointiaine)   tai  
saippuavettä suoraan näille pinnoille –
vaurioitumisen vaara!
Kori
Kiiltävä maali
Älä käytä hankaavia tuotteita, liuottimia,
bensiiniä tai öljyä korin puhdistamiseen.
Älä ikinä käytä hankaavaa sientä pinttyneiden
tahrojen poistamiseen – riski korin maalin
naarmuuntumiseen!
Älä käytä kiillotusaineita voimakkaassa
auringonvalossa, äläkä käytä sitä muovi- ja
kumiosiin.
Käytä vain pehmeää liinaa ja
saippuavettä tai pH-neutraalia
puhdistusainetta.
Pyyhi kori varovasti puhtaalla
mikrokuitukankaalla.
Käytä kiillotusainetta, kun auto on puhdas ja
kuiva.
Noudata tuotteessa annettuja ohjeita.
Siirtokuvat
(mallin mukaan)
Älä käytä korkeapainepesua auton
pesuun – siirtokuvien vahingoittumisen
tai irtoamisen riski!
Käytä korkeapaineista letkua (veden
lämpötila on 25–40 °C).
Aseta vesisuihku pestävän pinnan ylle
kohtisuorasti.
Huuhtele auto demineralisoidulla vedellä.

201
Häiriön sattuessa
8Polttoaineen loppuminen
(diesel)
Dieselmoottoreissa polttoainejärjestelmä on
ilmattava, jos polttoaine pääsee loppumaan.
Ennen järjestelmän valmistelua, on tärkeää
laittaa vähintään 5 l dieselpolttoainetta
polttoainesäiliöön.
Katso lisätietoja polttoainesäiliön
täyttämisestä ja polttoaineen
täyttöpistoolin ohjaimesta (diesel) asiaa
käsittelevästä kohdasta.
Muiden kuin BlueHDi-versioiden kohdalla
polttoainejärjestelmän komponentit sijaitsevat
moottoritilassa, mahdollisesti irrotettavan suojan
alla.
Lisätietoja moottoritilasta ja erityisesti
näiden komponenttien sijainnista
konepellin alla on annettu asiaa
käsittelevässä kohdassa.
(1,6 litran BlueHDi Euro 6.1 -moottorin
kanssa)
►  Kytke sytytysvirta (moottoria käynnistämättä).
►  Odota   noin   6   sekuntia   ja   katkaise   sytytysvirta.
►  Toista
  toimenpide   10   kertaa.
►  Käytä
  käynnistintä   moottorin  
käynnistämiseksi.
Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, älä yritä väkisin uudelleen, vaan
suorita toimenpide alusta.
(1,5 litran BlueHDi Euro 6.2/6.3 -moottorin
kanssa)
►  Kytke sytytysvirta (moottoria käynnistämättä).
►  Odota   noin   minuutti   ja   katkaise   sytytysvirta.
►  Käytä
  käynnistintä   moottorin  
käynnistämiseksi.
Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, älä yritä väkisin uudelleen, vaan
suorita toimenpide alusta.
Muut kuin BlueHDi-moottorit
►  Avaa konepelti ja poista tarvittaessa muotoiltu suojus, jotta saat ilmauspumpun esille.
►  Käytä ilmauspumppua, kunnes tuntuu vastus (ensimmäinen painallus voi olla
raskas).
► 
Käynnistä   moottori   käynnistysmoottorilla   (jos  
moottori ei käynnisty ensimmäisestä yrityksestä,
odota noin 15 sekuntia, ennen kuin yrität
uudelleen).
► 

Mikäli   moottori   ei   käynnisty   muutamalla  
yrityksellä, käytä uudelleen ilmauspumppua ja
sen jälkeen käynnistysmoottoria.
► 

Aseta   muotoiltu   suojus   takaisin   paikalleen   ja  
paina se kiinnikkeisiin. Sulje sitten konepelti.
Työkalut
►  Siirrä pääsyn helpottamiseksi istuinta/istuimia eteenpäin.
Työkalujen sijainti
Sähkömoottorilla varustettu auto
Renkaan tilapäisen korjauksen
paikkaussarjan kanssa
Työkalut on sijoitettu matkustajan jalkatilaan.
Varapyörän kanssa
Työkalut sijaitsevat oikeanpuolimmaisen
etuistuimen alla.
Työkalujen käyttäminen:
–
Jos istuinta ei voi säätää, nosta istuimen
tyynyä asettamalla kätesi tyynyn ja selkänojan
väliin.
–


Jos istuinta voi säätää, siirrä istuin sen
äärimmäiseen etuasentoon.
T

unkki sijaitsee matkustajan jalkatilassa.
Mallit, joissa on Bensiini- tai
Diesel-moottori
Renkaan tilapäisen korjauksen
paikkaussarjan kanssa
Sarja sijaitsee oikean etuistuimen alla.
Varapyörän kanssa
Tunkki sijaitsee oikean etuistuimen alla.
Työkalut sijaitsevat vasemman etuistuimen alla.

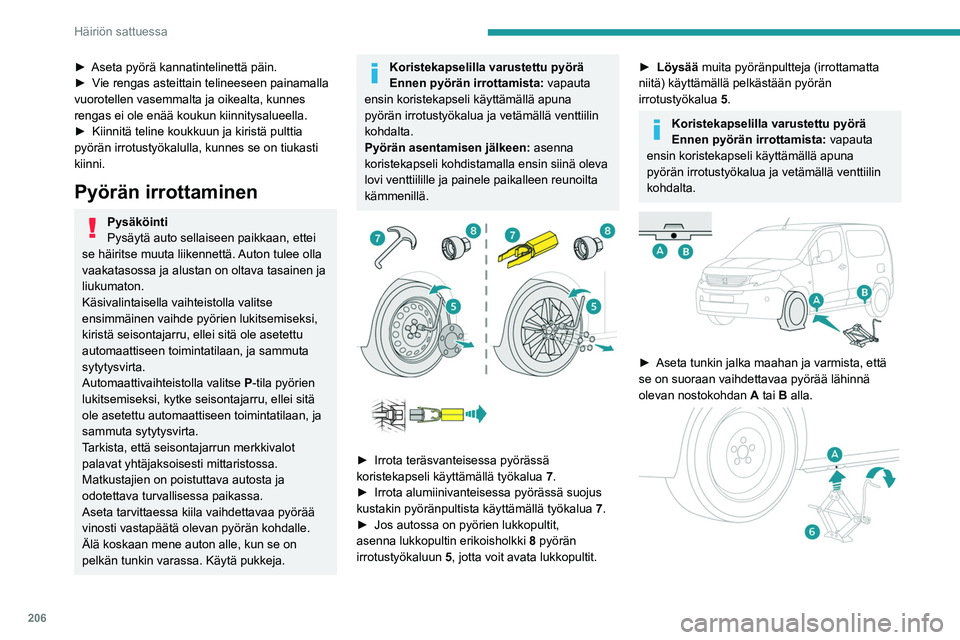

206
Häiriön sattuessa
►  Aseta pyörä kannatintelinettä päin.
►  Vie   rengas   asteittain   telineeseen   painamalla  
vuorotellen vasemmalta ja oikealta, kunnes
rengas ei ole enää koukun kiinnitysalueella.
► 

Kiinnitä   teline   koukkuun   ja   kiristä   pulttia  
pyörän irrotustyökalulla, kunnes se on tiukasti
kiinni.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Käsivalintaisella vaihteistolla valitse
ensimmäinen vaihde pyörien lukitsemiseksi,
kiristä seisontajarru, ellei sitä ole asetettu
automaattiseen toimintatilaan, ja sammuta
sytytysvirta.
Automaattivaihteistolla valitse

P
-tila pyörien
lukitsemiseksi, kytke seisontajarru, ellei sitä
ole asetettu automaattiseen toimintatilaan, ja
sammuta sytytysvirta.
Tarkista, että seisontajarrun merkkivalot
palavat yhtäjaksoisesti mittaristossa.
Matkustajien on poistuttava autosta ja
odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.


►  Irrota teräsvanteisessa pyörässä koristekapseli käyttämällä työkalua 7
.
►  Irrota
  alumiinivanteisessa   pyörässä   suojus  
kustakin pyöränpultista käyttämällä työkalua 7

.
►  Jos
  autossa   on   pyörien   lukkopultit,  
asenna lukkopultin erikoisholkki 8

pyörän
irrotustyökaluun 5, jotta voit avata lukkopultit.
► Löysää muita pyöränpultteja (irrottamatta
niitä) käyttämällä pelkästään pyörän
irrotustyökalua 5.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.


►  Aseta tunkin jalka maahan ja varmista, että se on suoraan vaihdettavaa pyörää lähinnä
olevan nostokohdan A
tai B alla.

207
Häiriön sattuessa
8

►  Kierrä tunkkia 6 auki, kunnes sen pää
koskettaa nostokohtaan A tai B; nostokohdan
A tai B kosketuspinnan on kytkeydyttävä oikein
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Loukkaantumisvaara!
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua.
Varmista, että tunkki nojaa ehdottomasti
auton alla olevaan nostokohtaan A tai B, ja
varmista samalla, että tunkin nostopää on
oikein keskellä auton alla nostokohdassa.
Muussa tapauksessa auto voi vaurioitua ja/tai
tunkki saattaa laskeutua alas.


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys

►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain
8
.
►  Kiristä
  muita   pultteja   hieman   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopultti pyörän irrotustyökalulla 5 ,
jossa on erikoisholkki 8 (jos autossa on se
varusteena).
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Aseta
  työkalut   niille   kuuluvaan   paikkaan.
Teräsvanteisen varapyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy teräsvanteista varapyörää vasten.
Pultin kartiomainen osa B kiristää vanteen
paikalleen, kun pultit kiristetään kiinni.

208
Häiriön sattuessa
Pyörän vaihdon jälkeen
Aseta puhjennut pyörä telineeseen.
Muu kuin vakiovarapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä ylitä sallittua nopeutta 80 km/h tai
enimmäisetäisyyttä 80 km.
Ajaminen useammalla kuin yhdellä
varapyörällä on kiellettyä.
Vaihdetun pyörän pölykapselia ei saa asentaa
uudelleen.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Koristekapselilla varustettu pyörä
Kun kiinnität pyörää paikoilleen , aseta
koristekapselin aukko ensin venttiilin kohdalle
ja työnnä sitten kapseli kämmenellä reunoilta
painaen paikalleen.
Renkaiden ilmanpaineet on ilmoitettu
tässä tarrassa.
Katso lisätietoja auton tunnistetiedoista ,
koskien erityisesti tätä tarraa, asiaa
käsittelevästä kohdasta.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet
muutaman minuutin.
Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Polttimon vaihdon jälkeen
Asenna takaisin paikalleen suorittamalla
irrotustoimenpiteet päinvastaisessa
järjestyksessä.

212
Häiriön sattuessa
Kääntöovet/takaluukku
1.Jarruvalot/seisontavalot
Tyyppi
B, P21/5W
2. Suuntavalot
Tyyppi B, PY21W (keltainen)
3. Peruutusvalot
Tyyppi
B, P21W
4. Sumuvalot
Tyyppi
B, P21W


►  Irrota sähköliitin sisäkautta valojen takaa.

►  Irrota kaksi kiinnityspulttia auton mukana toimitetulla torx-avaimella.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
► 
Vedä   koko   lamppuyksikköä   itseäsi   kohti  
(

kääntöovet) tai auton keskustaa kohti
(takaluukku).


►  Avaa kielekkeet ja vedä polttimo ulos pidikkeestä.
► 
Irrota   viallinen   polttimo   painamalla   sitä  
kevyesti ja kääntämällä sitä neljänneskierros
vastapäivään.
► 

Vaihda   polttimo.
Asettele kielekkeet ja johdot huolellisesti paikalleen, jotta johdot eivät jää
pinteeseen.
Uudelleenalustus kestää noin kaksi
minuuttia, kun takasuuntavilkun polttimo
on vaihdettu.
Rekisterikilven lamput
Tyyppi A, W5W - 5 W
Kääntöovet


►  Napsauta sisäverhoilu irti.
►  Irrota   liitin   siirtämällä   sen   kieleke   sivuun.
►  Kierrä
  lampunkantaa   neljäsosakierros  
vastapäivään.
► 

Vaihda   polttimo.
►  Aseta
  polttimon   kanta   takaisin   paikalleen   ja  
kiinnitä liitin uudelleen.
► 

Kiinnitä   verhoilu   takaisin   paikalleen.
