2022 PEUGEOT EXPERT ESP

5
Základní informace
Středový ovládací panel



1. Zamykání/odemykání zevnitř
2. Levé elektrické boční posuvné dveře
3. Elektrická dětská pojistka
4. Pravé elektrické boční posuvné dveře
5. Volba kabiny / nákladového prostoru
6. Výstražná světla
7. Systém ESP/ASR
8. Detekce poklesu tlaku v
pneumatikách
9. Stop & Start (vznětový motor)
Boční ovládací panel



1. Advanced Grip Control
2. Průhledový displej
3. Parkovací asistent 4.
Přídavné topení / systém větrání (vznětový
motor)
5. Alarm (Vznětový motor nebo Elektromotor)
6. Nastavení sklonu světlometů
7. Systém varování před neúmyslným
opuštěním jízdního pruhu
8. Systém sledování mrtvého úhlu
9. Automatické přepínání dálkových světel
Elektromotor

1.Nabíjecí konektory
2. Trakční baterie
3. 12V přídatná baterie
4. Palubní nabíječka
5. Elektromotor
6. Nabíjecí kabel
Nabíjecí konektory
1 umožňují 3 druhy nabíjení:
–

Domácí nabíjení v
režimu 2 pomocí domácí
zásuvky a příslušného nabíjecího kabelu

6
.–

Zrychlené nabíjení v
režimu 3 pomocí jednotky
pro zrychlené nabíjení (Wallbox).
–
Superrychlé nabíjení v
režimu 4 pomocí rychlé
veřejné nabíjecí stanice.
Trakční baterie 2 o napětí 400 V využívá
lithium-iontovou technologii. Trakční baterie
ukládá a dodává el. energii nutnou k provozu
elektromotoru, klimatizace a topení. Úroveň
nabití trakční baterie je znázorněna indikátorem
a kontrolkou rezervní energie na přístrojové
desce.
Přídatná baterie
3
o napětí 12 V napájí klasický
elektrický systém vozidla. Přídatná baterie se
dobíjí automaticky z trakční baterie přes palubní
nabíječku.
Palubní nabíječka
4
umožňuje provádět domácí
nabíjení (režim 2) a zrychlené nabíjení (režim 3)
trakční baterie a také dobíjení 12V přídatné
baterie.
Elektromotor 5 zajišťuje pohon vozidla v souladu
s vybraným jízdním režimem a podmínkami
jízdy. Zároveň rekuperuje energii při fázi brzdění
či zpomalení vozidla.

13
Palubní systémy
1Protiblokovací systém kol (ABS)Trvale svítí.Závada protiblokovacího systému brzd.
U vozidla je i
nadále zachována funkce
klasického brzdění.
Jeďte opatrně přiměřenou rychlostí, poté
proveďte (3).
AdBlue® (Euro 6.2/6.3)Svítí přibližně 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.
Ihned doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování
startování.
Nádrž na kapalinu AdBlue
® je prázdná.
Legislativou vyžadovaný systém blokace motoru
brání v nastartování motoru.
Aby bylo možné motor znovu nastartovat,
doplňte kapalinu AdBlue
® nebo proveďte postup
(2).
Je nezbytné doplnit alespoň 5
litrů AdBlue
® do
nádrže systému.
SCR systém řízení emisí (BlueHDi)Svítí při zapnutí zapalování
spolu se zvukovým
signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká kontrolka AdBlue® při
zapnutí zapalování a

svítí
kontrolky údržby a

automatické diagnostiky
motoru spolu se zvukovým signálem a

zprávou,
která udává dojezdovou vzdálenost.
V

závislosti na zobrazené zprávě je možné ujet
až 1

100

km předtím, než se aktivuje blokace
motoru.
Neprodleně proveďte postup (3), aby nedošlo
k

blokaci startování.
Bliká kontrolka AdBlue® při
zapnutí zapalování a

svítí
kontrolky údržby a

automatické diagnostiky motoru spolu se zvukovým signálem a
zprávou,
že nelze nastartovat.
Blokace motoru brání v opětovném nastartování
motoru (po potvrzení poruchy systému řízení
emisí byl překročen povolený limit jízdy).
Pro nastartování motoru proveďte postup (2).
Systém diagnostiky motoruBlikání.
Systém řízení motoru vykazuje poruchu.
Mohlo dojít ke zničení katalyzátoru.
Určitě proveďte (2).
Svítí nepřerušovaně.
Došlo k poruše systému čištění
výfukových plynů.
Ihned po spuštění motoru musí tato kontrolka
zhasnout.
Rychle proveďte (3).
Svítí.
Byla zjištěna nezávažná závada
motoru.
Proveďte postup (3).
Svítí.
Byla zjištěna závažná závada
motoru.
Proveďte postup (1) a pak (2).
Automatické funkce deaktivovány
(elektrická parkovací brzda)
Svítí.
Funkce „automatické zatažení” (při
vypnutí motoru) a „automatické uvolnění” (při
akceleraci) jsou deaktivovány.

14
Palubní systémy
Pokud již automatické zatažení / uvolnění není
možné:
►
nastartujte motor
,
►

zatáhněte elektrickou parkovací brzdu
pomocí ovladače,
►


dejte nohu zcela mimo brzdový pedál,
►


podržte ovladač stisknutý ve směru uvolnění
po dobu 10 až 15

sekund,
►

uvolněte ovladač,
►


Sešlápněte a podržte brzdový pedál.
►


zatáhněte ovladač ve směru zatažení po
dobu 2

sekund,
►

Uvolněte ovládací prvek a brzdový pedál.
Porucha (u elektrické parkovací brzdy)Svítí spolu se zprávou o „závadě
parkovací brzdy“.
Vozidlo nelze znehybnit se spuštěným motorem.
Nefungují-li příkazy ručního zatažení a uvolnění,
je ovládací prvek elektrické parkovací brzdy
vadný.
Po celou dobu musejí být používány automatické
funkce, které se v
případě poruchy ovládacího
prvku znovu automaticky zaktivují.
Proveďte postup (2).
Svítí spolu se zprávou o
„závadě parkovací brzdy“.
Elektrická parkovací brzda je vadná: nemusejí
fungovat ruční ani automatické funkce.
Zajištění vozidla při zastavení či stání:
►

Zatáhněte ovladač elektronické parkovací
brzdy a podržte jej asi 7 až 15 sekund, dokud
se na přístrojové desce nerozsvítí indikační
kontrolky

. Zajištění vozidla, když tento postup nefunguje:
►

Zaparkujte na vodorovné ploše.
►

U manuální převodovky zařaďte převodový
stupeň.
►

U automatické převodovky či volicí páky
zvolte režim
P a pak umístěte s vozidlem dodaný
klín pod jedno z kol.
Pak proveďte postup (2).
BrzděníSvítí.
Byla detekována mírná závada v
brzdovém systému.
Jeďte opatrně.
Proveďte postup (3).
Výstraha před rizikem kolize / Active
Safety Brake
Bliká.
Systém se zaktivuje a krátce zabrzdí
vozidlo, aby došlo ke snížení rychlosti kolize
s

vozidlem vpředu.
Další informace viz kapitola Jízda.
Svítí spolu se zobrazením zprávy a
zvukovým signálem.
Došlo k
poruše systému.
Proveďte postup (3).
Svítí spolu se zobrazením zprávy.
Systém byl deaktivován přes nabídku
konfigurace vozidla.
Elektronický stabilizační program (ESP) /
Protiprokluzový systém kol (ASR)
Bliká.
V případě ztráty adheze nebo trajektorie
dojde k
aktivaci regulace systémem ESP / ASR.
Svítí.
Systém ESP/ASR má závadu.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou
parkovací brzdou)
Svítí spolu se zprávou o závadě
parkovací brzdy.
Nouzové brzdění nedisponuje optimálním
výkonem.
Není-li k

dispozici automatické uvolnění, použijte
ruční uvolnění nebo proveďte postup (3).
Asistent pro rozjezd do svahuSvítí spolu se zprávou „Porucha
systému proti sjezdu ze svahu“.
Došlo k

poruše systému.
Proveďte postup (3).
Elektronický stabilizační program (ESP) /
protiprokluzový systém kol (ASR)
Svítí.
Systém je deaktivován.
Systém ESP/ASR se opět automaticky zaktivuje
při restartování vozidla a při jízdě rychlostí vyšší
než přibl. 50
km/h.
Při rychlosti do 50
km/h jej lze znovu aktivovat
ručně.

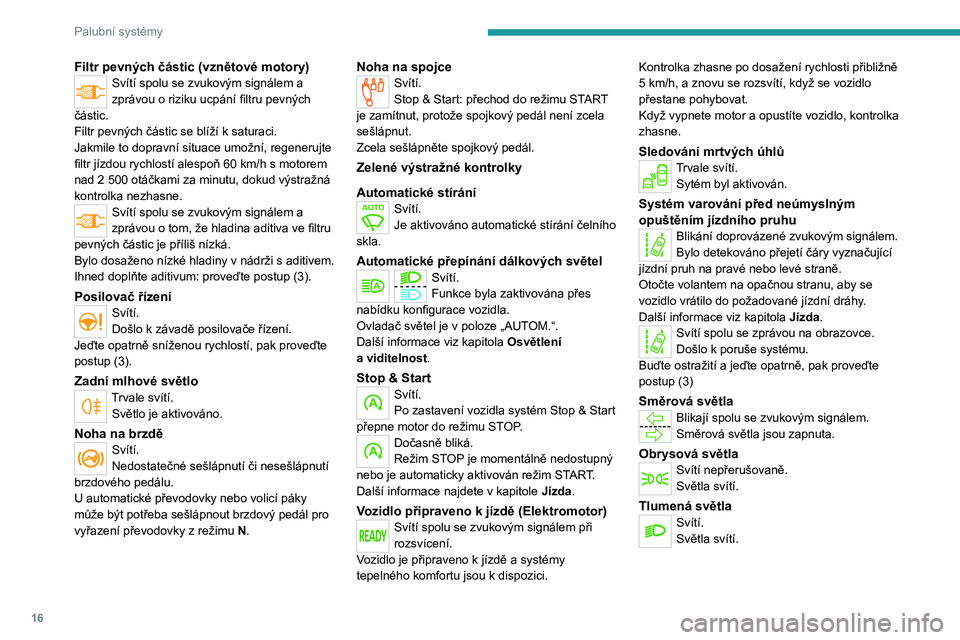

16
Palubní systémy
Filtr pevných částic (vznětové motory)Svítí spolu se zvukovým signálem a
zprávou o riziku ucpání filtru pevných
částic.
Filtr pevných částic se blíží k
saturaci.
Jakmile to dopravní situace umožní, regenerujte
filtr jízdou rychlostí alespoň 60
km/h s motorem
nad 2

500 otáčkami za minutu, dokud výstražná
kontrolka nezhasne.
Svítí spolu se zvukovým signálem a
zprávou o tom, že hladina aditiva ve filtru
pevných částic je příliš nízká.
Bylo dosaženo nízké hladiny v
nádrži s aditivem.
Ihned doplňte aditivum: proveďte postup (3).
Posilovač řízeníSvítí.
Došlo k závadě posilovače řízení.
Jeďte opatrně sníženou rychlostí, pak proveďte
postup (3).
Zadní mlhové světloTrvale svítí. Světlo je aktivováno.
Noha na brzděSvítí.
Nedostatečné sešlápnutí či nesešlápnutí
brzdového pedálu.
U automatické převodovky nebo volicí páky
může být potřeba sešlápnout brzdový pedál pro
vyřazení převodovky z
režimu N.
Noha na spojceSvítí.
Stop & Start: přechod do režimu START
je zamítnut, protože spojkový pedál není zcela
sešlápnut.
Zcela sešlápněte spojkový pedál.
Zelené výstražné kontrolky
Automatické stírání
Svítí.
Je aktivováno automatické stírání čelního
skla.
Automatické přepínání dálkových světelSvítí.
Funkce byla zaktivována přes
nabídku konfigurace vozidla.
Ovladač světel je v
poloze „AUTOM.“.
Další informace viz kapitola Osvětlení
a

viditelnost .
Stop & StartSvítí.
Po zastavení vozidla systém Stop & Start
přepne motor do režimu STOP.
Dočasně bliká.
Režim STOP je momentálně nedostupný
nebo je automaticky aktivován režim START.
Další informace najdete v
kapitole Jízda.
Vozidlo připraveno k jízdě (Elektromotor)Svítí spolu se zvukovým signálem při
rozsvícení.
Vozidlo je připraveno k
jízdě a systémy
tepelného komfortu jsou k
dispozici. Kontrolka zhasne po dosažení rychlosti přibližně
5
km/h, a znovu se rozsvítí, když se vozidlo
přestane pohybovat.
Když vypnete motor a opustíte vozidlo, kontrolka
zhasne.
Sledování mrtvých úhlůTrvale svítí. Sytém byl aktivován.
Systém varování před neúmyslným
opuštěním jízdního pruhu
Blikání doprovázené zvukovým signálem.
Bylo detekováno přejetí čáry vyznačující
jízdní pruh na pravé nebo levé straně.
Otočte volantem na opačnou stranu, aby se
vozidlo vrátilo do požadované jízdní dráhy.
Další informace viz kapitola Jízda.
Svítí spolu se zprávou na obrazovce.
Došlo k
poruše systému.
Buďte ostražití a jeďte opatrně, pak proveďte
postup (3)
Směrová světlaBlikají spolu se zvukovým signálem.
Směrová světla jsou zapnuta.
Obrysová světlaSvítí nepřerušovaně.
Světla svítí.
Tlumená světlaSvítí.
Světla svítí.

17
Palubní systémy
1Přední mlhová světlaSvítí.
Přední mlhová světla jsou rozsvícená.
Modré výstražné kontrolky
Dálková světla
Svítí.
Světla svítí.
Černé/bílé výstražné kontrolky
Noha na brzdě
Svítí.
Nedostatečné sešlápnutí či nesešlápnutí
brzdového pedálu.
U automatické převodovky, při běžícím motoru,
před uvolněním parkovací brzdy, pro vyřazení
z

polohy P.
Ukazatele
Ukazatel údržby
Ukazatel údržby se zobrazuje na přístrojové
desce. V závislosti na verzi vozidla:
–

ukazatel celkového počtu ujetých km
zobrazuje zbývající vzdálenost, kterou je ještě
možno ujet do příští

plánované servisní prohlídky
nebo vzdálenost ujetou od předchozí plánované
servisní prohlídky se znakem „-“ na začátku.
–

se zobrazuje výstražné hlášení udávající
zbývající vzdálenost, kterou je ještě možno ujet
do příští plánované servisní prohlídky

, a rovněž doba zbývající do příští plánované servisní
prohlídky.
Klíč symbolizující údržbuDočasně se rozsvítí při zapnutí
zapalování.
Do příští plánované servisní prohlídky zbývá 1
000 až 3 000 km.
Svítí nepřerušovaně, při zapnutí
zapalování.
Do příští plánované prohlídky zbývá méně než
1000

km.
Co nejdříve nechejte provést prohlídku vozidla.
Klíč symbolizující údržbu blikáBliká a pak svítí, když je zapnuto
zapalování.
(U BlueHDi vznětových motorů se spojuje
s

výstražnou kontrolkou údržby.)
Došlo k

překročení intervalu pravidelné údržby.
Pravidelnou údržbu vozidla nechte provést co
nejdříve.
Vynulování ukazatele údržby
Ukazatel údržby se musí po každé servisní
prohlídce vynulovat.
►

V
ypněte zapalování.




► Stiskněte a podržte toto tlačítko.
► Zapněte zapalování; na ukazateli ujeté
vzdálenosti začne odpočítávání.
►

Jakmile na ukazateli svítí
=0, uvolněte
tlačítko. Symbol klíče zmizí.
Jestliže musíte po této operaci odpojit
akumulátor vozidla, nejprve vozidlo
zamkněte a
vyčkejte alespoň 5 minut, aby
bylo vynulování ukazatele zaregistrováno.
Zobrazování informací o údržbě
Servisní informace jsou přístupné kdykoli.
► Stiskněte toto tlačítko.
Na několik sekund se rozsvítí informace o
lhůtě
prohlídky, poté zmizí.
Zobrazovaná vzdálenost je počítána
podle počtu ujetých kilometrů a doby
uplynulé od poslední prohlídky.
Výstraha se může zobrazovat v závislosti na
blížícím se datu plánované servisní prohlídky.

18
Palubní systémy
Ukazatel teploty chladicí
kapaliny (vznětový motor)


Při běžícím motoru:
– v zóně A je teplota správná;
–

v
zóně B je teplota příliš vysoká. Na
přístrojové desce se červeně rozsvítí příslušná
výstražná kontrolka a výstražná kontrolka
STOP spolu se zobrazením zprávy a zvukovým
signálem.
Vozidlo musíte co nejdříve zastavit, jakmile to
je bezpečné.
Před vypnutím motoru několik minut počkejte.
Po vypnutí zapalování opatrně otevřete
kapotu a zkontrolujte hladinu chladicí
kapaliny.
Další informace o kontrole hladin viz
příslušná kapitola.
Kontrola hladiny
Po několika minutách jízdy se teplota a tlak
v chladicím okruhu zvýší.
Doplnění hladiny kapaliny:
►

vyčkejte alespoň jednu hodinu na vychladnutí
motoru,
►


povolte uzávěr o dvě otáčky
, aby mohl
klesnout tlak,
►

po klesnutí tlaku sejměte uzávěr
,
►

dolijte kapalinu až ke značce „MAX“.
Více informací o

kontrole množství náplní
naleznete v
příslušné kapitole.
Dávejte pozor na nebezpečí popálení při
doplňování chladicí kapaliny.
Nepřekračujte maximální hladinu
(vyznačenou na nádržce).
Ukazatel hladiny
motorového oleje
(V závislosti na verzi)
U verzí vybavených elektrickým ukazatelem se
po zapnutí zapalování na přístrojové desce na
několik sekund zobrazí stav hladiny motorového
oleje (současně se zobrazením údajů o
údržbě).
Odečtená hladina bude správná pouze
v případě, že vozidlo stálo ve vodorovné
poloze a motor byl vypnutý déle než 30
minut.
Správná hladina oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Nízká hladina oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Je-li nízká hladina oleje ověřena pomocí měrky,
musí být olej doplněn, aby nedošlo k
poškození
motoru.
Další informace o

kontrole hladin náplní
naleznete v

příslušné kapitole.
Závada měrky oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT.

20
Palubní systémy
Svítící
výstražné nebo
indikační
kontrolky Akce
Zbývající
dojezdová
vzdálenost


Aby bylo
možné
motor znovu
nastartovat,
je potřeba
doplnit do
nádrže
minimálně
5
litrů aditiva
AdBlue
®. 0 km
Porucha systému řízení emisí SCR
Zjištění poruchy


Je-li zjištěna porucha, rozsvítí
se tyto výstražné kontrolky
spolu se zvukovým signálem
a zobrazením zprávy „
Chyba
řízení emisí“ nebo „NO
START IN“.
Výstraha se spustí za jízdy, když je tato porucha
zjištěna poprvé, a pak po zapnutí zapalování při
dalších jízdách, dokud příčina poruchy přetrvává.
Jde-li o dočasnou poruchu, výstraha se
již při další jízdě nezobrazí po kontrolách
automatické diagnostiky u systému řízení
emisí SCR.
Porucha potvrzena během fáze povolené
jízdy (1 100 až 0 km)
Pokud zůstane kontrolka závady po ujetí 50 km
stále rozsvícená, je závada v systému SCR
potvrzena.
Kontrolka AdBlue bliká a
zobrazí se zpráva
(„Chyba řízení emisí: startování se zablokuje
za X
km (mil)“ nebo „NO START IN X km (mil)“)
udávající dojezdovou vzdálenost v
kilometrech
nebo mílích.
Za jízdy se bude zpráva zobrazovat každých
30
sekund. Výstraha je opakována při zapnutí
zapalování.
V
jízdě můžete pokračovat ještě 1 100 km
(685
mil), než se spustí systém zablokované
startování motoru.
Nechejte zkontrolovat prodejcem nebo
kvalifikovaným servisem značky
PEUGEOT.
Zablokované startování
Při každém zapnutí zapalování se zobrazí
zpráva „Chyba řízení emisí: Zablokované
startování“ nebo „NO START IN“.
Postup opětovného nastartování
motoru
Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.
Indikátor výkonu
(Elektromotor)


CHARGE
Nabíjení trakční baterie při zpomalení a brzdění.
ECO
Přiměřená spotřeba el. energie a optimalizovaná
dojezdová vzdálenost.
POWER
Spotřeba el. energie hnacím ústrojím při
zrychlení.
NEUTRÁL
Elektrické hnací ústrojí vozidla při zapnutí
zapalování nespotřebovává ani negeneruje
energii: po přejetí přes celý indikátor se
ručička vrátí do „neutrální“ polohy mezi ECO
a
CHARGE.
Otevřením dveří řidiče při vypnutém
zapalování se zaktivuje indikátor, který

24
Palubní systémy
Definice
Dojezd
(km nebo míle)
Úroveň nabití trakční baterie
v procentech (Elektromotor)
Vzdálenost, kterou lze ještě ujet s palivem
zbývajícím v nádrži (na základě průměrné
spotřeby za několik posledních ujetých kilometrů
(mil)).
Tato hodnota může kolísat kvůli změně stylu
jízdy nebo profilu trasy, která způsobí velkou
změnu aktuální spotřeby paliva.
Když dojezd klesne pod 30
km (19 mil), zobrazí
se pouze čárky.
Po doplnění alespoň 5
litrů paliva se dojezd opět
přepočítá a zobrazí v
případě, že je větší než
100

km (62 mil).
Neustálé zobrazování čárek místo čísel za jízdy
ukazuje na poruchu.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT.
Okamžitá spotřeba
(l / 100 km či km/l nebo mpg)
(kWh/100 km či km/kWh nebo mil/kWh)
(Elektromotor)
/Počítaná za několik posledních
sekund jízdy.
Tato funkce se zobrazuje jen při rychlosti vyšší
než 30

km/h (Vznětový motor).
Průměrná spotřeba
(l / 100 km či km/l nebo mpg)
(kWh/100 km či km/kWh nebo mil/kWh)
(Elektromotor)
/Vypočítává se od posledního
vynulování palubního počítače.
Průměrná rychlost
(km/h nebo mph)Vypočítává se od posledního vynulování
palubního počítače.
Ujetá vzdálenost
(km nebo míle)Vypočítává se od posledního vynulování
palubního počítače.
Počitadlo času Stop & Start
(minuty / sekundy nebo hodiny / minuty)
Je-li vozidlo vybaveno funkcí Stop & Start,
počitadlo času zobrazuje dobu strávenou během
cesty v
režimu STOP.
Počitadlo času se resetuje při každém zapnutí
zapalování.
Dotyková obrazovka
Tento systém zpřístupňuje následující prvky: – T rvalé zobrazení času a venkovní teploty
(existuje-li riziko náledí, zobrazí se modrá
výstražná kontrolka).
–

Nabídky nastavení zařízení a
funkcí vozidla.
– Ovládací prvky audiosystému a telefonu
a zobrazení souvisejících údajů.
–

Zobrazení funkcí vizuálního asistenta
manévrování.
–


Internetové služby a
zobrazení souvisejících
údajů.
–

Ovládací prvky navigačního systému
a

zobrazení souvisejících údajů (v závislosti na
verzi).
Z bezpečnostních důvodů vždy
zastavte vozidlo před prováděním
operací, které vyžadují trvalou pozornost.
Za jízdy nejsou některé funkce k
dispozici.
Doporučení
Tato obrazovka používá technologii kapacitního
snímání.
–
Na dotykové obrazovce nepoužívejte ostré
předměty

.
–

Dotykové obrazovky se nedotýkejte vlhkýma
rukama.
–


K
čištění dotykové obrazovky používejte čistou
a měkkou textilii.
Princip funkce
► Pro přístup k nabídkám používejte tlačítka
umístěná po obou stranách dotykové obrazovky .
Poté použijte tlačítka, která se zobrazí na
dotykové obrazovce.
