2022 PEUGEOT EXPERT Manual del propietario (in Spanish)

199
Información práctica
7Carga estándar, modo 2
Toma eléctrica doméstica
(carga normal: corriente alterna (CA))


En modo 2 con una toma estándar: corriente de carga máxima de 8 A.

En modo 2 con una toma Green'Up: corriente de carga máxima de 16 A.
Acuda a un electricista profesional para que instale este tipo de toma.
Cable de carga doméstica específico: modo 2 (CA)


Etiqueta de identificación C en el conector de
carga (extremo del vehículo).
Cable de carga doméstica específico
(modo 2)
No debe dañar el cable.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de control (modo 2)


POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén conectados correctamente y que no haya fallos
en el sistema eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica:
–

Si el disyuntor ha saltado, póngase en
contacto con
un profesional para que compruebe
que el sistema eléctrico sea adecuado o realice
las reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control:
recomendaciones
Antes de utilizarlo, consulte el manual.
1.
El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.

200
Información práctica
2.Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua. 8.
No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
11 . Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT. 13.
No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
14. No fuerce el conector si está bloqueado en
el vehículo.
Etiqueta de la unidad de control: estado
de los testigos
Estado del testigo
Apagado

Encendido

Parpadeante

POWER CHARGE FAULT SímboloDescripción

Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.


(verde)


(verde)


(rojo)


La unidad de control está realizando un
autodiagnóstico.


(verde)


Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.

201
Información práctica

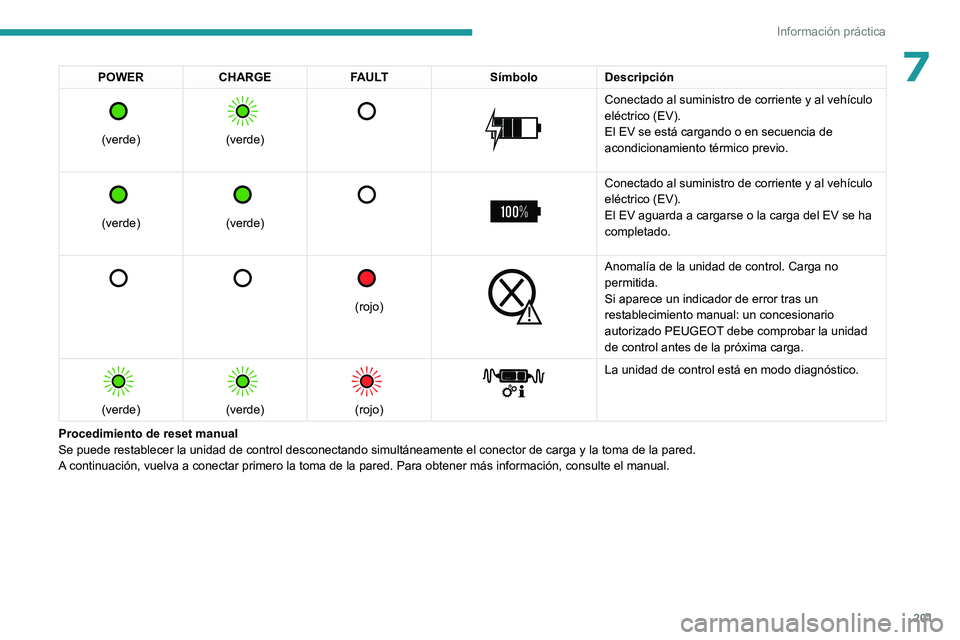

7POWERCHARGE FAULT SímboloDescripción

(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.


(rojo)


Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad
de control antes de la próxima carga.


(verde)


(verde)


(rojo)


La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.

202
Información práctica
Carga rápida, modo 3
Unidad de carga rápida (según versión)
(carga rápida: corriente alterna monofase o trifase (CA))


En modo 3 con una unidad de carga rápida: corriente de carga máxima de 32 A.

En modo 3 con una unidad de carga rápida (Wallbox): corriente de carga máxima de 32
A.
Cable de carga, modo 3 (CA)

Etiqueta de identificación C en el conector
de carga (extremo del vehículo) y en la toma (extremo del cargador).
Unidad de carga rápida
No desmonte ni modifique la unidad
de carga, existe riesgo de electrocución e
incendio.
Consulte las instrucciones de funcionamiento
en el manual de usuario del fabricante de la
unidad de carga.
Carga superrápida, modo 4
Unidad de carga superrápida pública
(carga superrápida: corriente continua (CC))


Cable de carga, modo 4 (CC)
(integrado en la unidad de carga superrápida pública)


Etiqueta de identificación K en el conector de
carga (extremo del vehículo).
Use las unidades de carga superrápida
públicas sólo cuando la longitud del cable no supere 30 metros.
Carga de la batería de
tracción (Eléctrico)
Para realizar la recarga, conecte el vehículo a
una fuente de alimentación doméstica (carga

203
Información práctica
7doméstica o rápida) o a una unidad de carga
superrápida pública (carga superrápida).
Para realizar una carga completa, siga
el procedimiento de carga deseado
sin interrumpirlo hasta que finalice
automáticamente. La carga puede ser inmediata
o programada (salvo con la unidad de carga
superrápida pública, modo 4).
Puede detener la carga doméstica o rápida en
cualquier momento desbloqueando el vehículo y
retirando la boquilla. Para la carga superrápida,
consulte la información relativa a la unidad de
carga superrápida pública.
Para obtener más información sobre
las pantallas de carga en el cuadro de
instrumentos y la pantalla táctil, consulte el
apartado correspondiente.
También es posible supervisar el curso de la carga mediante la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Como medida de seguridad, el motor no
arrancará si el cable de carga está
conectado al conector del vehículo. Se
mostrará una alerta en el cuadro de
instrumentos.
Refrigeración de la batería de tracción
El ventilador de refrigeración del
compartimento del motor se activa durante la
carga para refrigerar el cargador de a bordo y
la batería de tracción.
Poca carga durante la conducción
Conducir cuando el nivel de carga de la
batería de tracción es demasiado bajo puede
provocar averías en el vehículo, accidentes o
lesiones graves. Asegúrese SIEMPRE de que
la batería de tracción tiene un nivel de carga
suficiente.
Poca carga durante el
estacionamiento
Si la temperatura exterior es baja, se
recomienda no estacionar el vehículo a la
intemperie durante varias horas si el nivel de
carga de la batería es bajo (inferior al 20
%).
Inmovilización del vehículo entre 1 y
12 meses
Descargue la batería de tracción hasta que
resten 2 o 3 barras en el indicador de nivel de
carga del cuadro de instrumentos.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Desconecte el cable del borne (+) de la
batería para accesorios en el compartimento
del motor.
Conecte un cargador de batería de 12 V
a los bornes (+) y (-) de la batería para
accesorios cada 3 meses aproximadamente
a fin de recargar la batería para accesorios y
mantener un voltaje de funcionamiento.
Precauciones
Nuestros vehículos eléctricos se
han desarrollado de acuerdo con las
recomendaciones relativas a los límites máximos
de los campos electromagnéticos emitidas por
la Comisión Internacional sobre la Protección
contra la Radiación No Ionizante (ICNIRP)
(Directrices de 1998).
Portadores de marcapasos y similares
Pregunte a su médico qué precauciones
debe adoptar, o bien pregunte al
fabricante del aparato electromédico que le han
implantado si queda garantizado su
funcionamiento en un entorno que cumpla con
las recomendaciones de la ICNIRP.
En caso de duda
Carga doméstica o carga rápida: no
permanezca dentro del vehículo o cerca
de este, ni cerca del cable de carga o de
la unidad de carga, ni siquiera durante un
tiempo breve.

204
Información práctica
Para carga doméstica o carga rápida
Antes de la carga
Dependiendo del contexto:
►

Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
►


Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
corriente específica o una unidad de carga
rápida (W

allbox) compatible con el vehículo.
Debe usar preferiblemente el cable de carga
disponible como accesorio.
Para más información, póngase en contacto
con un concesionario PEUGEOT o taller
cualificado.
Durante la carga
El desbloqueo del vehículo durante la
carga hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehículo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–

Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
– El ventilador puede accionarse en
cualquier momento, de modo que existe
riesgo de cortes o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
No deje el cable conectado a la toma
eléctrica doméstica (existe riesgo de
cortocircuito o electrocución en caso de
contacto o inmersión en agua).
Para carga superrápida
Antes de la carga
Compruebe que la unidad de carga
superrápida pública y el cable de carga sean
compatibles con el vehículo.
Cuando la temperatura exterior es inferior a:
–

0°C, el tiempo de carga puede ser mayor
.
–

-20°C, es posible realizar la carga pero los
tiempos de carga pueden extenderse aún
más (la batería debe calentarse primero).
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
Conexión
► Antes de realizar la carga, compruebe que
el selector de marchas está en modo P, puesto que, de lo contrario, no será posible realizar la
carga.
►

Abra la trampilla de carga presionando
el botón pulsador y compruebe que no haya
cuerpos extraños en el conector de carga.
Carga doméstica, modo 2



► Conecte el cable de carga de la unidad de
control a la toma eléctrica doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan y
,
a continuación, solo permanece iluminado el
testigo POWER con una luz verde.
►

Retire la cubierta de protección de la boquilla
de carga.
►


Inserte la boquilla en el conector de carga.
El inicio de la carga se confirma mediante el
parpadeo en verde de los testigos CHARGE

de
la trampilla, y, a continuación, en la unidad de
control.

205
Información práctica
7Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Una vez completada la carga y mientras
el cable de carga sigue conectado, al
abrir la puerta del conductor, se muestra el
nivel de carga en el cuadro de instrumentos
durante unos 20 segundos.
Carga rápida, modo 3

► Siga las instrucciones del usuario de la
unidad de carga rápida (W allbox).
►

Retire la cubierta de protección de la boquilla
de carga.
►


Inserte la boquilla en el conector de carga.
El inicio de la carga se confirma cuando el
testigo de carga de la trampilla parpadea en
verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de que
la conexión se hayan realizado adecuadamente. El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga superrápida, modo 4

► Según versión, quite la cubierta de protección
de la parte inferior del conector.
►

Siga las instrucciones de uso de la unidad de
carga superrápida pública y conecte el cable de
dicha unidad

al conector del vehículo.
El inicio de la carga se confirma mediante el
parpadeo en verde del testigo de carga en la
trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de que
la conexión se ha realizado adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga programada
Ajustes
En un concesionario PEUGEOT o
taller cualificado, con sistema de
audio
Bluetooth
®
De forma predeterminada, la hora de inicio de
la carga programada es a medianoche (hora del
vehículo).
La hora de inicio de la carga programada se
puede modificar.
Acuda a un concesionario autorizado PEUGEOT
o a un taller cualificado.
En un teléfono o una tableta
También puede configurar la función de carga programada en cualquier momento
en la aplicación MYPEUGEOT APP.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
En el vehículo, con Navegación con
conexión 3D
► En el menú Energía de la pantalla
táctil, seleccione la página Carga.
►

Establezca la hora de inicio de la carga.
►


Pulse
OK.
La configuración se guarda en el sistema.
Activación
La carga programada sólo tiene lugar
con los modos 2 o 3.

206
Información práctica
► Después de configurar la carga programada,
conecte el vehículo al equipo de carga deseado.


► Bloquee el vehículo.
► Pulse este botón de la trampilla antes de
un minuto para activar el sistema (se confirma
cuando se enciende en azul el testigo de carga).
Desconexión

Antes de desconectar la boquilla del conector
de carga:
►

Si el vehículo está desbloqueado, bloquéelo
y luego desbloquéelo .
►


Si el vehículo está bloqueado, desbloquéelo.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla de carga está
desbloqueada.
►


En los modos 2 y 3, retire la boquilla de
carga en

30 segundos.
El testigo de carga se enciende en blanco.
Con el desbloqueo selectivo de puertas
activado, pulse el botón de desbloqueo
dos veces para desconectar la boquilla de
carga.
Una vez completada la carga, el testigo
de carga verde de la trampilla se apaga
transcurridos 2 minutos aproximadamente.
Carga doméstica, modo 2
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija del
testigo de carga verde de la trampilla.
►

V
uelva a colocar la cubierta de protección
sobre la boquilla de carga y cierre la trampilla
de carga.
►

Desconecte el extremo de la unidad de
control del cable de carga de la toma eléctrica
doméstica.
Carga rápida, modo 3
El final de la carga se indica en la unidad de
control de carga y el testigo verde de la trampilla
se ilumina de forma fija.
►

Cuelgue la boquilla en la unidad de carga y
cierre la trampilla de carga.
Carga superrápida, modo 4
El final de la carga se indica en el cargador y el
testigo verde de la trampilla se ilumina de forma
fija.
► También puede poner en pausa la
carga pulsando este botón en la trampilla
(sólo en modo 4).
►

Cuelgue la boquilla en el cargador
.
►

Según versión, vuelva a colocar la cubierta
de protección sobre la sección inferior y cierre la
trampilla de carga.
Cuando se desconecta la boquilla de
carga, un mensaje en el cuadro de
instrumentos indica que la carga ha
finalizado, aunque la boquilla de carga se
desconectara antes de que se completase la
carga completa.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, aún puede utilizar,
durante un tiempo acumulado máximo de
aproximadamente 30 minutos, funciones como
el sistema de audio y telemático, las luces de
cruce o las luces de cortesía.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
