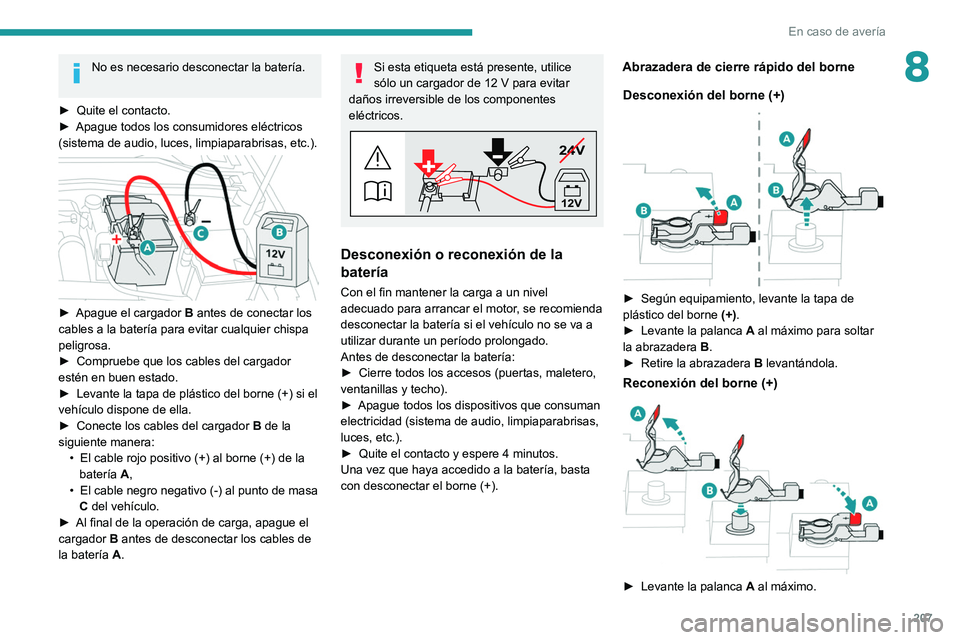

207
En caso de avería
8No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
Si esta etiqueta está presente, utilice
sólo un cargador de 12 V para evitar
daños irreversible de los componentes
eléctricos.
24V
12V
Desconexión o reconexión de la
batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
►

Cierre todos los accesos (puertas, maletero,
ventanillas y techo).
►


Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►


Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)


► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Levante la palanca A

al máximo para soltar
la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.

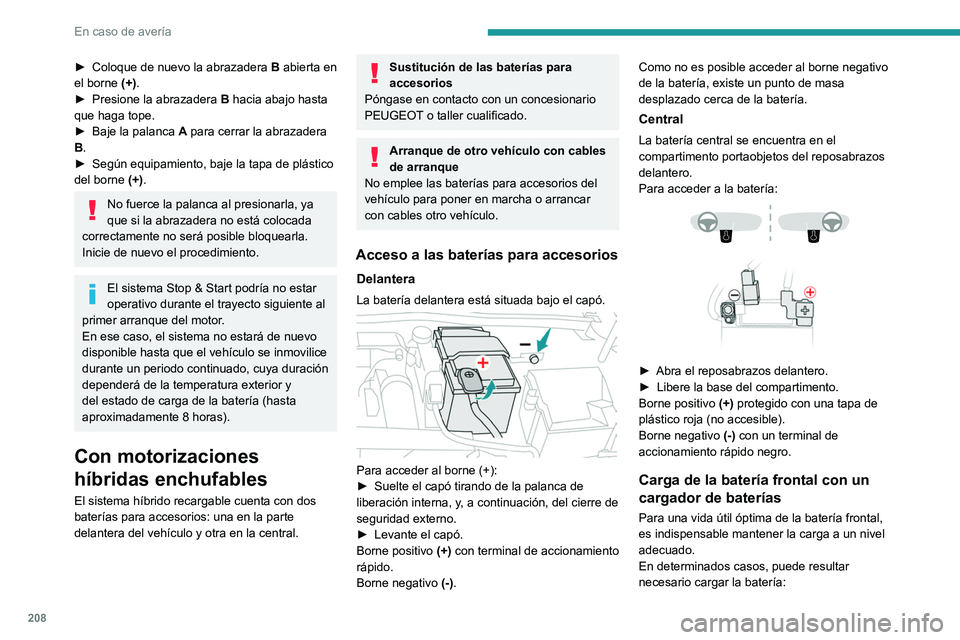

208
En caso de avería
► Coloque de nuevo la abrazadera B abierta en
el borne (+).
►

Presione la abrazadera B

hacia abajo hasta
que haga tope.
►

Baje la palanca A

para cerrar la abrazadera
B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce la palanca al presionarla, ya
que si la abrazadera no está colocada
correctamente no será posible bloquearla.
Inicie de nuevo el procedimiento.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Con motorizaciones
híbridas enchufables
El sistema híbrido recargable cuenta con dos
baterías para accesorios: una en la parte
delantera del vehículo y otra en la central.
Sustitución de las baterías para
accesorios
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Arranque de otro vehículo con cables
de arranque
No emplee las baterías para accesorios del
vehículo para poner en marcha o arrancar
con cables otro vehículo.
Acceso a las baterías para accesorios
Delantera
La batería delantera está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y
, a continuación, del cierre de
seguridad externo.
►

Levante el capó.
Borne positivo (+)

con terminal de accionamiento
rápido.
Borne negativo (-). Como no es posible acceder al borne negativo
de la batería, existe un punto de masa
desplazado cerca de la batería.
Central
La batería central se encuentra en el
compartimento portaobjetos del reposabrazos
delantero.
Para acceder a la batería:




► Abra el reposabrazos delantero.
► Libere la base del compartimento.
Borne positivo (+)
protegido con una tapa de
plástico roja (no accesible).
Borne negativo (-) con un terminal de
accionamiento rápido negro.
Carga de la batería frontal con un
cargador de baterías
Para una vida útil óptima de la batería frontal,
es indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:

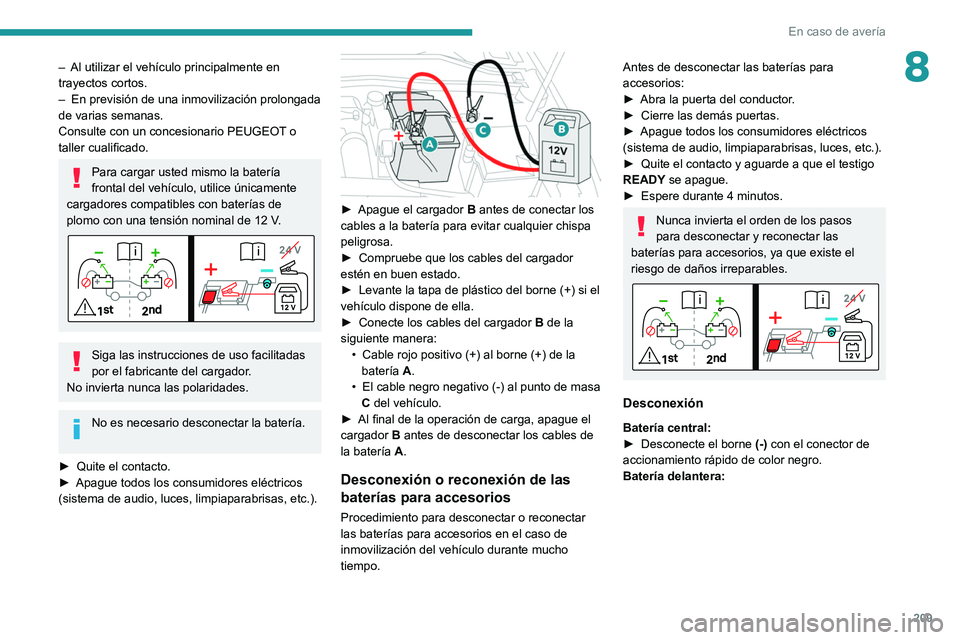

209
En caso de avería
8– Al utilizar el vehículo principalmente en
trayectos cortos.
–

En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario PEUGEOT

o
taller cualificado.
Para cargar usted mismo la batería
frontal del vehículo, utilice únicamente
cargadores compatibles con baterías de
plomo con una tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

Cable rojo positivo (+) al borne (+) de la
batería

A.
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
Desconexión o reconexión de las
baterías para accesorios
Procedimiento para desconectar o reconectar
las baterías para accesorios en el caso de
inmovilización del vehículo durante mucho
tiempo.
Antes de desconectar las baterías para
accesorios:
►

Abra la puerta del conductor
.
►

Cierre las demás puertas.
►


Apague todos los consumidores eléctricos
(sistema de audio, limpiaparabrisas, luces, etc.).
►


Quite el contacto y aguarde a que el testigo
READY

se apague.
►

Espere durante 4 minutos.
Nunca invierta el orden de los pasos
para desconectar y reconectar las
baterías para accesorios, ya que existe el
riesgo de daños irreparables.
Desconexión
Batería central:
► Desconecte el borne (-)
con el conector de
accionamiento rápido de color negro.
Batería delantera:

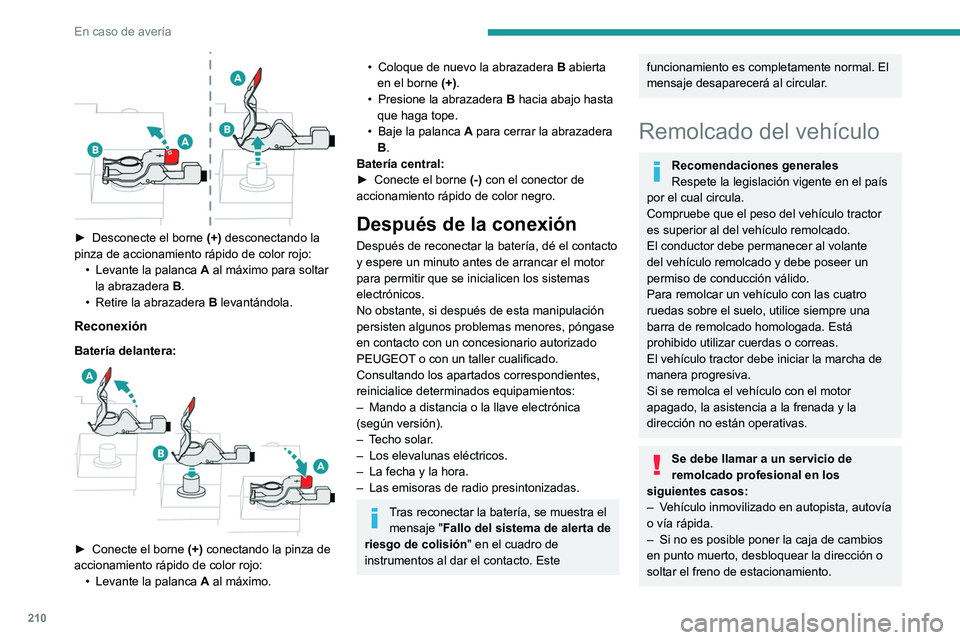

210
En caso de avería

► Desconecte el borne (+) desconectando la
pinza de accionamiento rápido de color rojo: •

Levante la palanca A

al máximo para soltar
la abrazadera B.
•

Retire la abrazadera B

levantándola.
Reconexión
Batería delantera:

► Conecte el borne (+) conectando la pinza de
accionamiento rápido de color rojo: •

Levante la palanca

A
al máximo.
• Coloque de nuevo la abrazadera B abierta
en el borne (+).
•

Presione la abrazadera B

hacia abajo hasta
que haga tope.
•

Baje la palanca A

para cerrar la abrazadera
B.
Batería central:
►

Conecte el borne (-)

con el conector de
accionamiento rápido de color negro.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Mando a distancia o la llave electrónica
(según versión).
–


T
echo solar.
–

Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Tras reconectar la batería, se muestra el mensaje " Fallo del sistema de alerta de
riesgo de colisión " en el cuadro de
instrumentos al dar el contacto. Este
funcionamiento es completamente normal. El
mensaje desaparecerá al circular.
Remolcado del vehículo
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
–

Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.

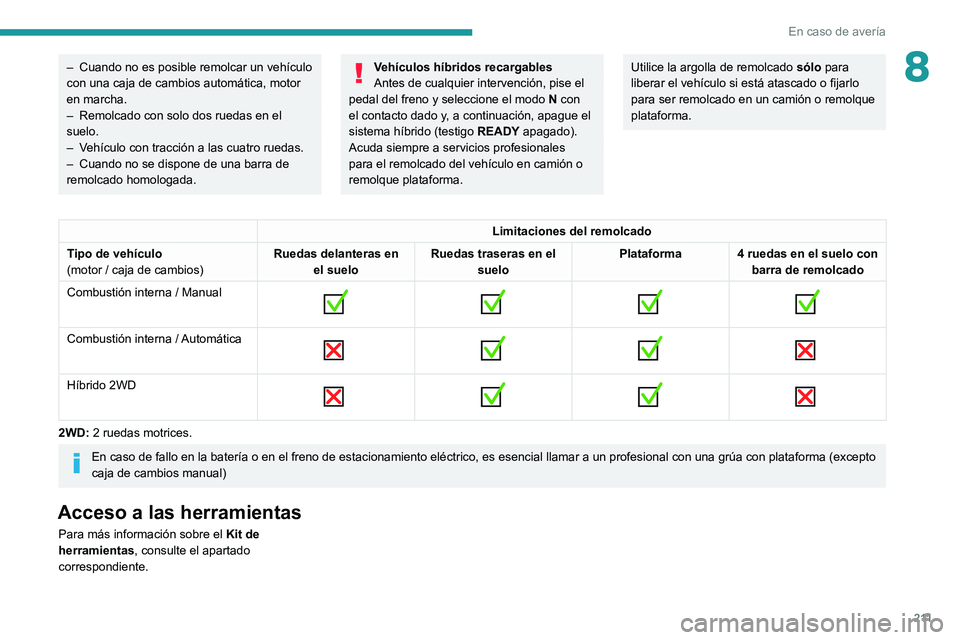

2 11
En caso de avería
8– Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–

Remolcado con solo dos ruedas en el
suelo.
–


V
ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Vehículos híbridos recargables
Antes de cualquier intervención, pise el
pedal del freno y seleccione el modo N con
el contacto dado y, a continuación, apague el
sistema híbrido (testigo READY apagado).
Acuda siempre a servicios profesionales
para el remolcado del vehículo en camión o
remolque plataforma.Utilice la argolla de remolcado sólo para
liberar el vehículo si está atascado o fijarlo
para ser remolcado en un camión o remolque
plataforma.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma 4 ruedas en el suelo con
barra de remolcado
Combustión interna / Manual


Combustión interna / Automática

Híbrido 2WD

2WD: 2 ruedas motrices.
En caso de fallo en la batería o en el freno de estacionamiento elé\
ctrico, es esencial llamar a un profesional con una grúa con plataforma (exc\
epto
caja de cambios manual)
Acceso a las herramientas
Para más información sobre el
Kit de
herramientas , consulte el apartado
correspondiente.

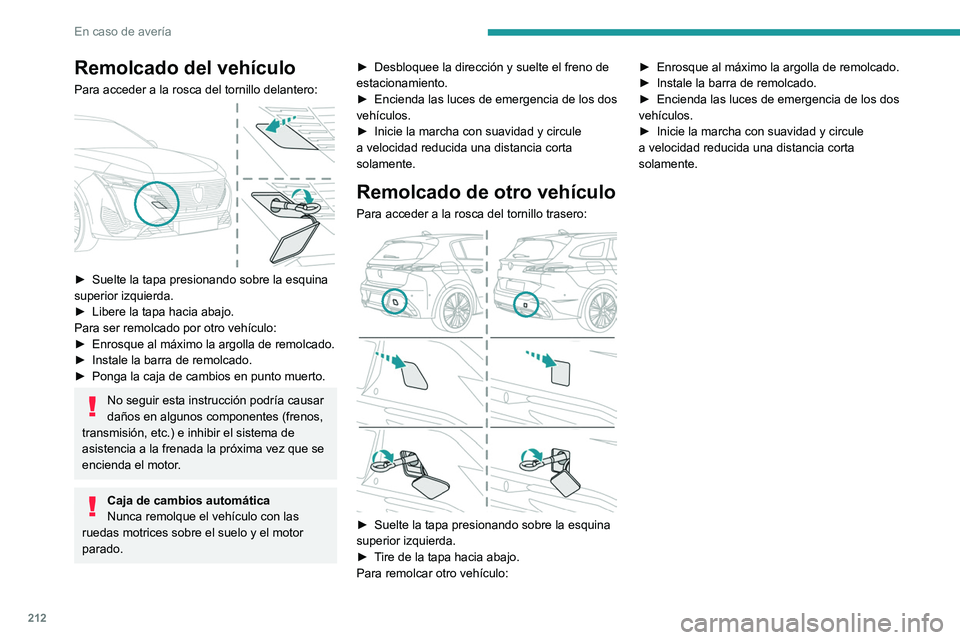

212
En caso de avería
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:

► Suelte la tapa presionando sobre la esquina
superior izquierda.
►

Libere la tapa hacia abajo.
Para ser remolcado por otro vehículo:
►


Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática
Nunca remolque el vehículo con las
ruedas motrices sobre el suelo y el motor
parado. ►

Desbloquee la dirección y suelte el freno de
estacionamiento.
►

Encienda las luces de emergencia de los dos
vehículos.
►

Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

► Suelte la tapa presionando sobre la esquina
superior izquierda.
►

T
ire de la tapa hacia abajo.
Para remolcar otro vehículo: ►

Enrosque al máximo la argolla de remolcado.
►

Instale la barra de remolcado.
►

Encienda las luces de emergencia de los dos
vehículos.
►

Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.

213

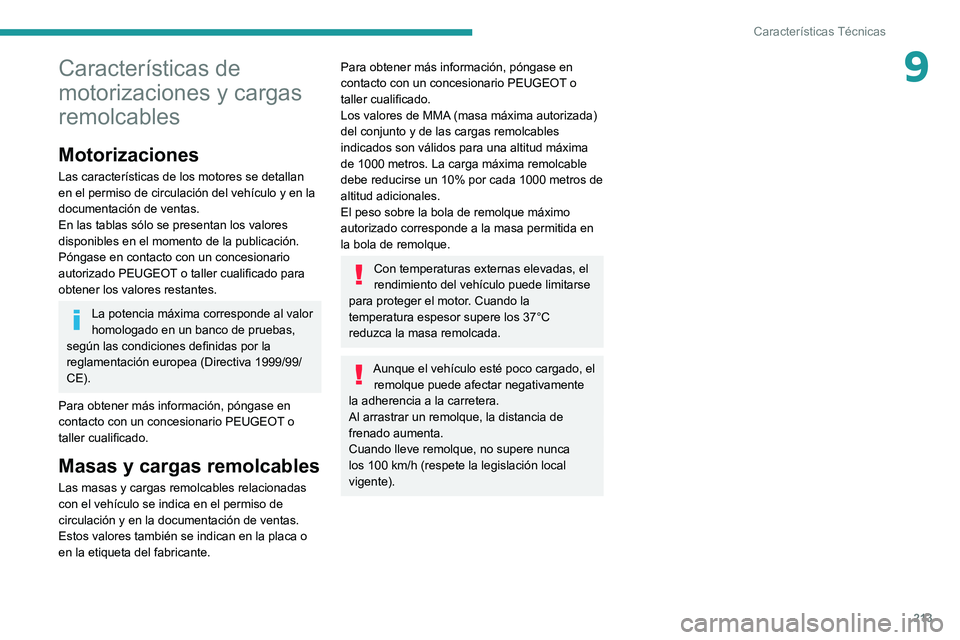

Características Técnicas
9Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1000 metros de
altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en
la bola de remolque.
Con temperaturas externas elevadas, el
rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la
temperatura espesor supere los 37°C
reduzca la masa remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente
la adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
vigente).

214
Características Técnicas

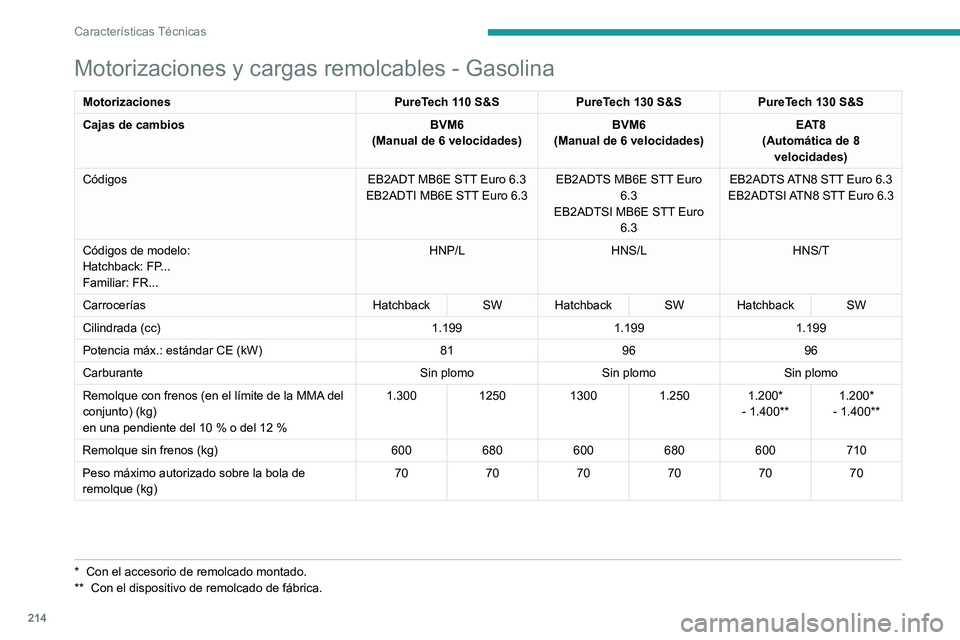

Motorizaciones y cargas remolcables - Gasolina
MotorizacionesPureTech 110 S&SPureTech 130 S&S PureTech 130 S&S
Cajas de cambios BVM6
(Manual de 6 velocidades) BVM6
(Manual de 6 velocidades) EAT8
(Automática de 8 velocidades)
Códigos EB2ADT MB6E STT Euro 6.3
EB2ADTI MB6E STT Euro 6.3 EB2ADTS MB6E STT Euro
6.3
EB2ADTSI MB6E STT Euro 6.3 EB2ADTS ATN8 STT Euro 6.3
EB2ADTSI ATN8 STT Euro 6.3
Códigos de modelo:
Hatchback: FP...
Familiar: FR... HNP/L
HNS/LHNS/T
Carrocerías Hatchback SW Hatchback SW Hatchback SW
Cilindrada (cc) 1.1991.1991.199
Potencia máx.: estándar CE (kW) 819696
Carburante Sin plomoSin plomo Sin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.300
125013001.250 1.200*
- 1.400** 1.200*
- 1.400**
Remolque sin frenos (kg) 600680600680600710
Peso máximo autorizado sobre la bola de
remolque (kg) 70
7070707070
* Con el accesorio de remolcado montado.
** Con el dispositiv o de remolcado de fábrica.
