2022 PEUGEOT 308 Instructieboekje (in Dutch)

159
Praktische informatie

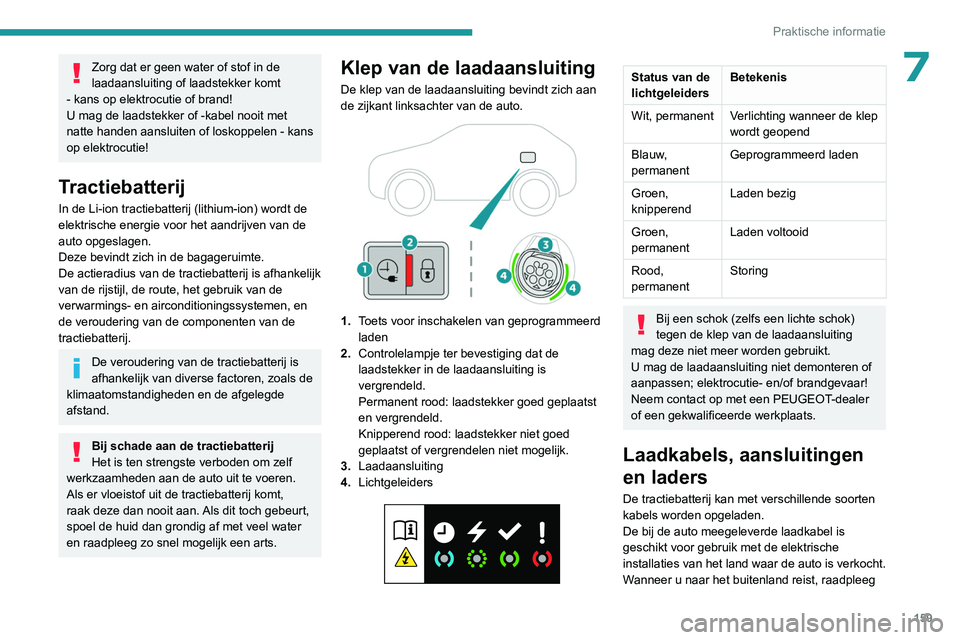

7Zorg dat er geen water of stof in de
laadaansluiting of laadstekker komt
- kans op elektrocutie of brand!
U mag de laadstekker of -kabel nooit met
natte handen aansluiten of loskoppelen - kans
op elektrocutie!
Tractiebatterij
In de Li-ion tractiebatterij (lithium-ion) wordt de
elektrische energie voor het aandrijven van de
auto opgeslagen.
Deze bevindt zich in de bagageruimte.
De actieradius van de tractiebatterij is afhankelijk
van de rijstijl, de route, het gebruik van de
verwarmings- en airconditioningssystemen, en
de veroudering van de componenten van de
tractiebatterij.
De veroudering van de tractiebatterij is
afhankelijk van diverse factoren, zoals de
klimaatomstandigheden en de afgelegde
afstand.
Bij schade aan de tractiebatterij
Het is ten strengste verboden om zelf
werkzaamheden aan de auto uit te voeren.
Als er vloeistof uit de tractiebatterij komt,
raak deze dan nooit aan. Als dit toch gebeurt,
spoel de huid dan grondig af met veel water
en raadpleeg zo snel mogelijk een arts.
Klep van de laadaansluiting
De klep van de laadaansluiting bevindt zich aan
de zijkant linksachter van de auto.


1. Toets voor inschakelen van geprogrammeerd
laden
2. Controlelampje ter bevestiging dat de
laadstekker in de laadaansluiting is
vergrendeld.
Permanent rood: laadstekker goed geplaatst
en vergrendeld.
Knipperend rood: laadstekker niet goed
geplaatst of vergrendelen niet mogelijk.
3. Laadaansluiting
4. Lichtgeleiders


Status van de
lichtgeleiders Betekenis
Wit, permanent Verlichting wanneer de klep wordt geopend
Blauw,
permanent Geprogrammeerd laden
Groen,
knipperend Laden bezig
Groen,
permanent Laden voltooid
Rood,
permanent Storing
Bij een schok (zelfs een lichte schok)
tegen de klep van de laadaansluiting
mag deze niet meer worden gebruikt.
U mag de laadaansluiting niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Neem contact op met een PEUGEOT-dealer
of een gekwalificeerde werkplaats.
Laadkabels, aansluitingen
en laders
De tractiebatterij kan met verschillende soorten
kabels worden opgeladen.
De bij de auto meegeleverde laadkabel is
geschikt voor gebruik met de elektrische
installaties van het land waar de auto is verkocht.
Wanneer u naar het buitenland reist, raadpleeg

160
Praktische informatie

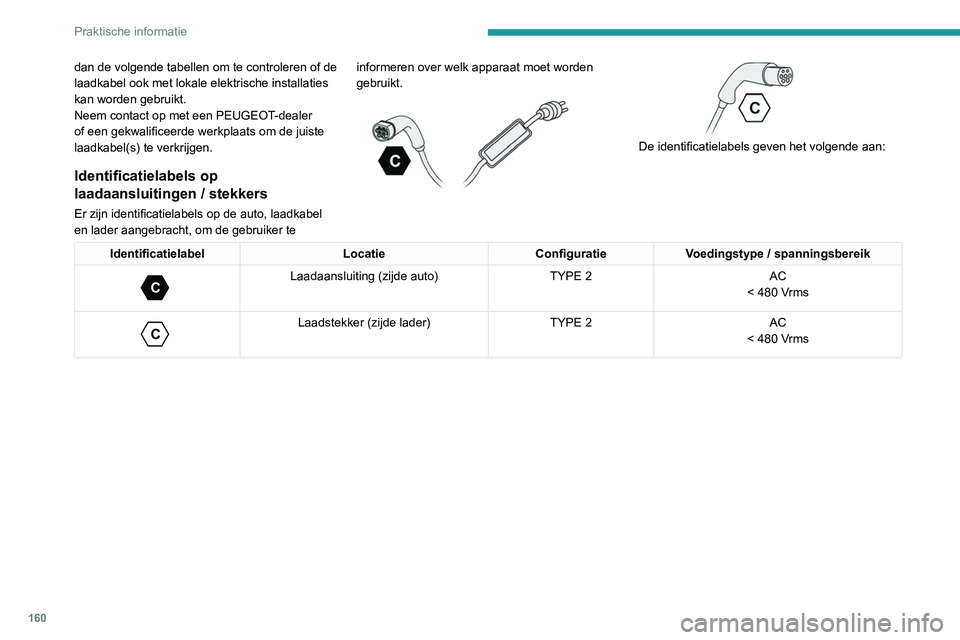

dan de volgende tabellen om te controleren of de
laadkabel ook met lokale elektrische installaties
kan worden gebruikt.
Neem contact op met een PEUGEOT-dealer
of een gekwalificeerde werkplaats om de juiste
laadkabel(s) te verkrijgen.
Identificatielabels op
laadaansluitingen / stekkers
Er zijn identificatielabels op de auto, laadkabel
en lader aangebracht, om de gebruiker te informeren over welk apparaat moet worden
gebruikt.




De identificatielabels geven het volgende aan:
Identificatielabel LocatieConfiguratieVoedingstype / spanningsbereik
C
Laadaansluiting (zijde auto) TYPE 2AC
< 480 Vrms

C
Laadstekker (zijde lader) TYPE 2AC
< 480 Vrms

161
Praktische informatie

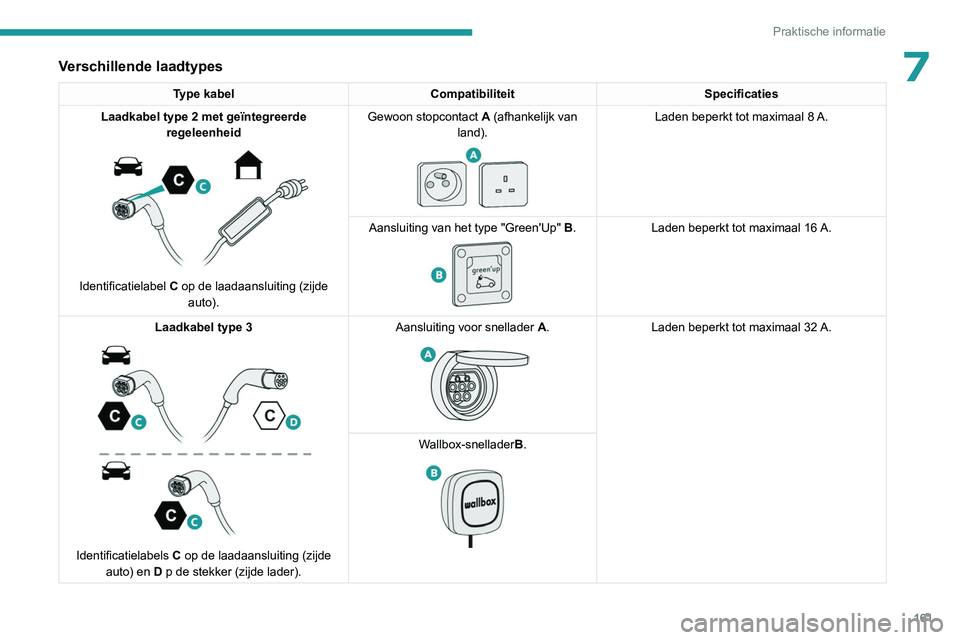

7Verschillende laadtypes
Type kabelCompatibiliteit Specificaties
Laadkabel type 2 met geïntegreerde regeleenheid


Identificatielabel C op de laadaansluiting (zijde
auto). Gewoon stopcontact A (afhankelijk van
land).


Laden beperkt tot maximaal 8 A.
Aansluiting van het type "Green'Up" B.


Laden beperkt tot maximaal 16 A.
Laadkabel type 3


Identificatielabels C op de laadaansluiting (zijde
auto) en D p de stekker (zijde lader). Aansluiting voor snellader
A.


Laden beperkt tot maximaal 32 A.
W
allbox-snellader B.

162
Praktische informatie

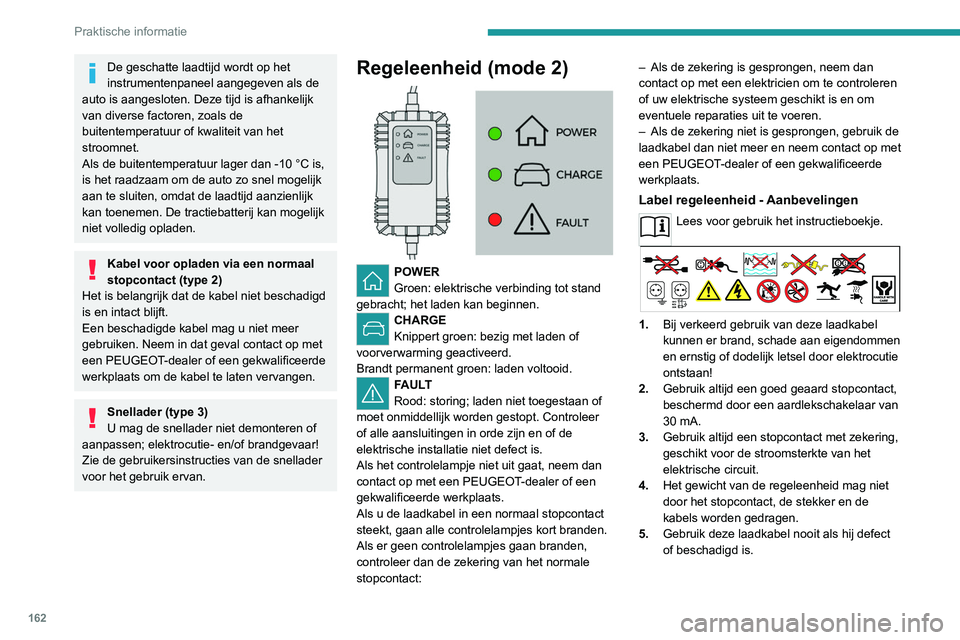

De geschatte laadtijd wordt op het
instrumentenpaneel aangegeven als de
auto is aangesloten. Deze tijd is afhankelijk
van diverse factoren, zoals de
buitentemperatuur of kwaliteit van het
stroomnet.
Als de buitentemperatuur lager dan -10 °C is,
is het raadzaam om de auto zo snel mogelijk
aan te sluiten, omdat de laadtijd aanzienlijk
kan toenemen. De tractiebatterij kan mogelijk
niet volledig opladen.
Kabel voor opladen via een normaal
stopcontact (type 2)
Het is belangrijk dat de kabel niet beschadigd
is en intact blijft.
Een beschadigde kabel mag u niet meer
gebruiken. Neem in dat geval contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats om de kabel te laten vervangen.
Snellader (type 3)
U mag de snellader niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Zie de gebruikersinstructies van de snellader
voor het gebruik ervan.
Regeleenheid (mode 2)

POWER
Groen: elektrische verbinding tot stand
gebracht; het laden kan beginnen.
CHARGE
Knippert groen: bezig met laden of
voorverwarming geactiveerd.
Brandt permanent groen: laden voltooid.
FAULT
Rood: storing; laden niet toegestaan of
moet onmiddellijk worden gestopt. Controleer
of alle aansluitingen in orde zijn en of de
elektrische installatie niet defect is.
Als het controlelampje niet uit gaat, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Als u de laadkabel in een normaal stopcontact
steekt, gaan alle controlelampjes kort branden.
Als er geen controlelampjes gaan branden,
controleer dan de zekering van het normale
stopcontact: –

Als de zekering is gesprongen, neem dan
contact op met een elektricien om te controleren
of uw elektrische systeem geschikt is en om
eventuele reparaties uit te voeren.
–

Als de zekering niet is gesprongen, gebruik de
laadkabel dan niet meer en neem contact op met
een PEUGEOT
-dealer of een gekwalificeerde
werkplaats.
Label regeleenheid - Aanbevelingen
Lees voor gebruik het instructieboekje.
1. Bij verkeerd gebruik van deze laadkabel
kunnen er brand, schade aan eigendommen
en ernstig of dodelijk letsel door elektrocutie
ontstaan!
2. Gebruik altijd een goed geaard stopcontact,
beschermd door een aardlekschakelaar van
30 mA.
3. Gebruik altijd een stopcontact met zekering,
geschikt voor de stroomsterkte van het
elektrische circuit.
4. Het gewicht van de regeleenheid mag niet
door het stopcontact, de stekker en de
kabels worden gedragen.
5. Gebruik deze laadkabel nooit als hij defect
of beschadigd is.

163
Praktische informatie

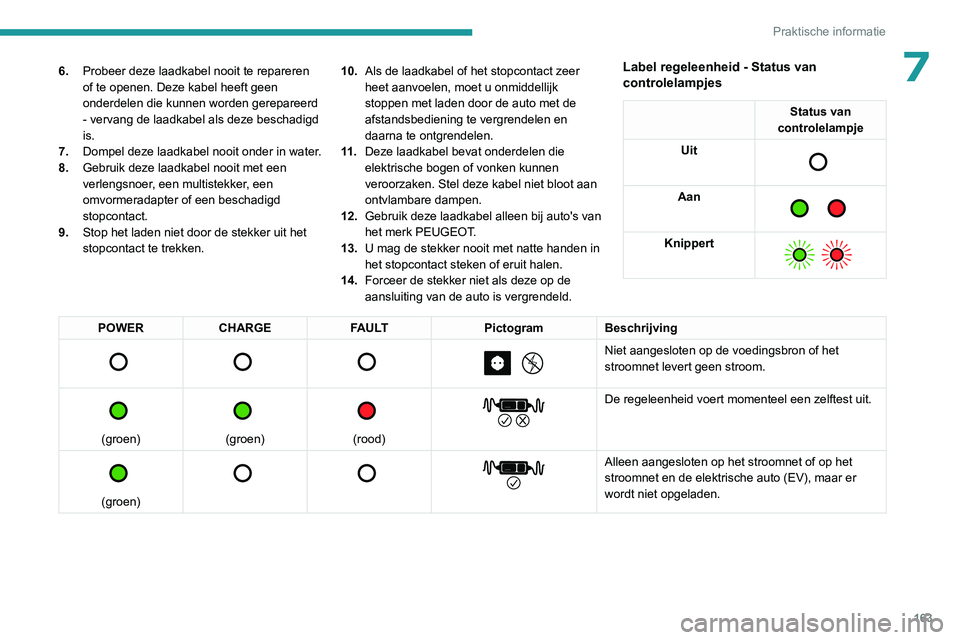

76.Probeer deze laadkabel nooit te repareren
of te openen. Deze kabel heeft geen
onderdelen die kunnen worden gerepareerd
- vervang de laadkabel als deze beschadigd
is.
7. Dompel deze laadkabel nooit onder in water.
8. Gebruik deze laadkabel nooit met een
verlengsnoer, een multistekker, een
omvormeradapter of een beschadigd
stopcontact.
9. Stop het laden niet door de stekker uit het
stopcontact te trekken. 10.
Als de laadkabel of het stopcontact zeer
heet aanvoelen, moet u onmiddellijk
stoppen met laden door de auto met de
afstandsbediening te vergrendelen en
daarna te ontgrendelen.
11 . Deze laadkabel bevat onderdelen die
elektrische bogen of vonken kunnen
veroorzaken. Stel deze kabel niet bloot aan
ontvlambare dampen.
12. Gebruik deze laadkabel alleen bij auto's van
het merk PEUGEOT.
13. U mag de stekker nooit met natte handen in
het stopcontact steken of eruit halen.
14. Forceer de stekker niet als deze op de
aansluiting van de auto is vergrendeld.Label regeleenheid - Status van
controlelampjes
Status van
controlelampje
Uit


Aan

Knippert

POWER CHARGE FAULT PictogramBeschrijving

Niet aangesloten op de voedingsbron of het
stroomnet levert geen stroom.


(groen)


(groen)


(rood)


De regeleenheid voert momenteel een zelftest uit.


(groen)


Alleen aangesloten op het stroomnet of op het
stroomnet en de elektrische auto (EV), maar er
wordt niet opgeladen.

164
Praktische informatie
POWERCHARGE FAULT PictogramBeschrijving

(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wordt opgeladen of is bezig
met de voorverwarming/-koeling van het interieur.


(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wacht op opladen of de
elektrische auto is opgeladen.


(rood)


Storing in de regeleenheid. Laden niet toegestaan.
Als het storingslampje weer gaat branden na een
handmatige reset, dan moet de regeleenheid
worden gecontroleerd door een PEUGEOT-dealer
voordat de auto weer wordt opgeladen.


(groen)


(groen)


(rood)


De regeleenheid staat in de diagnosestand.
Procedure voor handmatige reset
De regeleenheid kan worden gereset door de laadstekker en de stekker in \
het stopcontact tegelijkertijd los te koppelen.
Sluit daarna eerst het stopcontact weer aan. Zie de handleiding voor mee\
r informatie.
De tractiebatterij opladen
(plug-in hybride)
Wanneer u de tractiebatterij volledig wilt opladen,
moet u de laadprocedure zonder onderbrekingen
volgen totdat de procedure automatisch wordt beëindigd. Het laden kan direct beginnen
(standaard) of op een geprogrammeerd tijdstip.
Het geprogrammeerd laden kan via het
touchscreen of de MYPEUGEOT
APP-app worden ingesteld. Als de auto is aangesloten, wordt de
volgende informatie weergegeven op het
instrumentenpaneel:
–
Laadtoestand tractiebatterij (%).
–

Resterende actieradius (km of mijl).
–


Geschatte laadtijd (het berekenen kan enkele
seconden duren).

165
Praktische informatie
7– Laadsnelheid (toegevoegde actieradius per
uur in mijl of km).
Nadat het instrumentenpaneel in stand-by is
gegaan, kan deze informatie opnieuw worden
weergegeven door de auto te ontgrendelen of
een portier te openen.
U kunt de voortgang van het laden ook in
de gaten houden met de MYPEUGEOT
APP-app.
Zie het betreffende hoofdstuk voor meer
informatie over de op afstand te bedienen
functies.
Lounge-stand
Wanneer de auto is aangesloten, kan
het contact worden aangezet en kunnen
bepaalde functies zoals de audio- en
telematicasystemen en de airconditioning een
paar uur worden gebruikt.
De auto 1 tot 12 maanden stallen
Laat de tractiebatterij leeglopen tot 2 of
3 streepjes op de laadniveaumeter op het
instrumentenpaneel.
Sluit de laadkabel niet aan.
Zorg dat de auto altijd gestald staat bij
een temperatuur tussen -10 °C en 30 °C
(wanneer u de auto op een plek met extreme
temperaturen stalt, kan de tractiebatterij
beschadigd raken).
Zie het hoofdstuk 12V-accu (plug-in hybride)
voor de procedure voor het loskoppelen van
de accu.
Voorzorgsmaatregelen
Plug-in hybrideauto's zijn ontwikkeld in
overeenstemming met de richtlijnen voor
blootstellingslimieten voor elektromagnetische
velden, zoals uitgegeven door de International
Commission on Non-Ionizing Radiation
Protection
(ICNIRP - Richtlijnen 1998).
Dragers van pacemakers of vergelijkbare
apparaten moeten een arts raadplegen
over eventueel te nemen voorzorgsmaatregelen
of contact opnemen met de fabrikant van hun
geïmplanteerde elektronische medische
apparaat om na te vragen of het apparaat
gegarandeerd werkt in een omgeving die voldoet
aan de richtlijnen van de ICNIRP.
Bij twijfel : blijf tijdens het opladen niet in de auto
of in de nabijheid van de auto, de laadkabel of
de lader, zelfs niet voor korte tijd.
Voorafgaand aan het laden
Afhankelijk van de situatie:
►

Laat een elektricien controleren of
de elektrische installatie voldoet aan de
geldende normen en geschikt is voor het
opladen van de auto.
►


Laat een voor de auto geschikt specifiek
stopcontact of een voor de auto geschikte
lader voor versneld laden (wallbox) monteren
door een professionele elektricien.
Gebruik de laadkabel die bij de auto wordt
meegeleverd.
Neem voor meer informatie contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats.
(Tijdens het laden)
Uit veiligheidsoverwegingen start de
motor niet als de laadkabel is aangesloten op
de laadaansluiting van de auto. Er wordt een
waarschuwing op het instrumentenpaneel
weergegeven.
Als de auto wordt ontgrendeld terwijl de auto
wordt opgeladen, dan stopt het laden.
As de portieren of achterklep niet worden
geopend en de laadstekker niet wordt
verwijderd, wordt de auto na 30 seconden
weer vergrendeld en wordt het laden
voortgezet.
Voer nooit werkzaamheden uit onder de
motorkap:
–

Sommige gebieden blijven zeer heet, tot
zelfs 1 uur nadat het laden is beëindigd

- kans
op brandwonden!
–

De ventilator kan op elk moment
inschakelen - kans op snijwonden of
verstikking!
Na het laden
Controleer of de laadklep is gesloten.
Laat de kabel na het laden niet in het
stopcontact zitten - kans op kortsluiting of

166
Praktische informatie
elektrocutie als de kabel nat wordt of in water
terechtkomt!

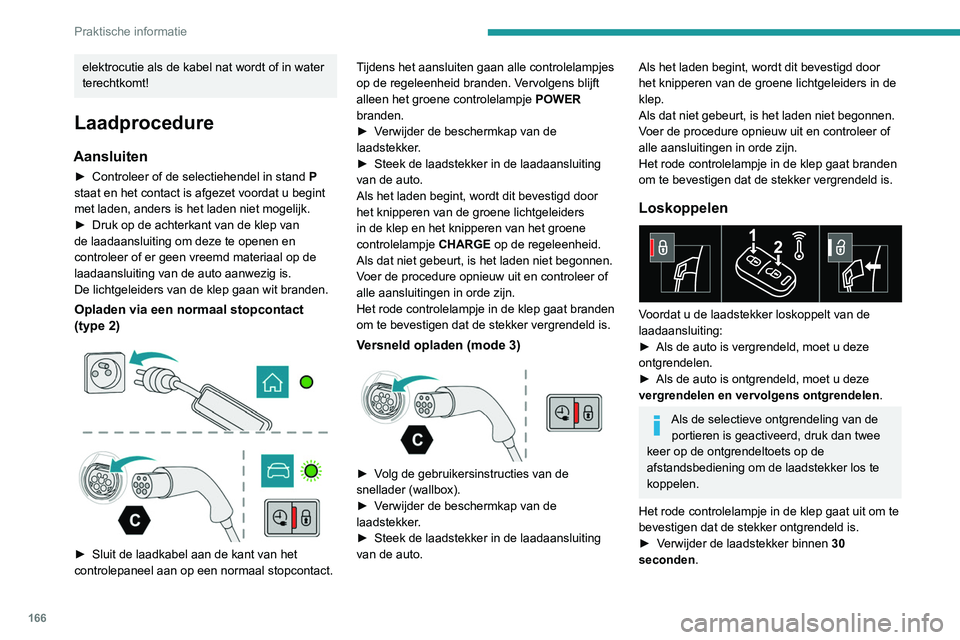

Laadprocedure
Aansluiten
► Controleer of de selectiehendel in stand P
staat en het contact is afgezet voordat u begint
met laden, anders is het laden niet mogelijk.
►

Druk op de achterkant van de klep van
de laadaansluiting om deze te openen en
controleer of er geen vreemd materiaal op de
laadaansluiting van de auto aanwezig is.
De lichtgeleiders van de klep gaan wit branden.
Opladen via een normaal stopcontact
(type 2)




► Sluit de laadkabel aan de kant van het
controlepaneel aan op een normaal stopcontact. T
ijdens het aansluiten gaan alle controlelampjes
op de regeleenheid branden. Vervolgens blijft
alleen het groene controlelampje
POWER

branden.
►
V
erwijder de beschermkap van de
laadstekker.
►
Steek de laadstekker in de laadaansluiting
van de auto.
Als het laden begint, wordt dit bevestigd door
het knipperen van de groene lichtgeleiders
in de klep en het knipperen van het groene
controlelampje

CHARGE
op de regeleenheid.
Als dat niet gebeurt, is het laden niet begonnen.
Voer de procedure opnieuw uit en controleer of
alle aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden
om te bevestigen dat de stekker vergrendeld is.
Versneld opladen (mode 3)

► Volg de gebruikersinstructies van de
snellader (wallbox).
►

V
erwijder de beschermkap van de
laadstekker.
►

Steek de laadstekker in de laadaansluiting
van de auto.
Als het laden begint, wordt dit bevestigd door
het knipperen van de groene lichtgeleiders in de
klep.
Als dat niet gebeurt, is het laden niet begonnen.
Voer de procedure opnieuw uit en controleer of
alle aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden
om te bevestigen dat de stekker vergrendeld is.
Loskoppelen

Voordat u de laadstekker loskoppelt van de
laadaansluiting:
►

Als de auto is vergrendeld, moet u deze
ontgrendelen.
►


Als de auto is ontgrendeld, moet u deze
vergrendelen en vervolgens ontgrendelen.
Als de selectieve ontgrendeling van de portieren is geactiveerd, druk dan twee
keer op de ontgrendeltoets op de
afstandsbediening om de laadstekker los te
koppelen.
Het rode controlelampje in de klep gaat uit om te
bevestigen dat de stekker ontgrendeld is.
►

V

erwijder de laadstekker binnen 30
seconden.
