2022 PEUGEOT 3008 Návod na použití (in Czech)

103
Bezpečnost
5Hmotnost dítěte / přibližný věk
Sedadlo Čelní airbag
spolujezdce
Pod 13 kg (skupiny 0 (b)
a 0+)
Přibližně do
1 roku
Od 9 do 18 kg(skupina 1)
Přibližně od 1 do
3 let
Od 15 do 25 kg(skupina 2)Od přibl. 3 do 6 let
Od 22 do 36 kg(skupina 3)
Od přibl. 6 do
10 let
1. řada (c) Sedadlo spolujezdce s výškovým nastavením (d)
bez výškového nastavení (e)


Deaktivován: „OFF“ U
UUU
Aktivován: „ON“ XUF UFUF
2. řada (f)Zadní sedadla (c) (g)

U UUU


3. řada (f)Zadní boční sedadla
UUUU
U:
Místo sedadla vhodné k instalaci dětské sedačky zajištěné bezpečnostním pásem a
univerzálně schválené pro použití „zády ke
směru jízdy“ nebo „čelem ke směru jízdy“. UF:Místo sedadla vhodné k instalaci dětské sedačky zajištěné bezpečnostním pásem
a univerzálně schválené pro použití „čelem
ke směru jízdy“.X:
Místo sedadla nevhodné pro instalaci dětské
sedačky určené hmotnostní kategorie.

104
Bezpečnost
(a)Univerzální dětská sedačka: lze ji
nainstalovat do všech vozidel pomocí
bezpečnostního pásu.
(b)
Skupina 0: Od narození do 10 kg.

Přenosné kolébky a „automobilové“
kojenecké nosiče nesmějí být nainstalovány
na přední sedadlo spolujezdce.


Přenosné kolébky a „automobilové“
kojenecké nosiče nesmějí být nainstalovány
na přední sedadlo spolujezdce ani do 3.
řady.
(c) Před montáží dětské sedačky na toto
sedadlo si ověřte předpisy platné ve vaší
zemi.
(d) Nejvyšší poloha
(e) Se vzpřímeným opěradlem.
(f) Před instalací dětské sedačky na zadní
místo „zády ke směru jízdy“ či „čelem
ke směru jízdy“ posuňte přední sedadlo
dopředu a narovnejte opěradlo, aby měly
nohy dítěte a dětská sedačka dostatek
místa. (g)


Dětská sedačka se vzpěrou nesmí být nikdy
nainstalována na zadní střední sedadlo.
Úchyty „ISOFIX“
Níže znázorněná sedadla jsou vybavená
předpisovými úchyty ISOFIX:






* V závislosti na verzi.Tyto úchyty na každém sedadle sestávají ze
třech ok, indikovaných štítkem:
– Dvě oka A se nacházejí mezi opěradlem a
sedákem sedadla vozidla.

105
Bezpečnost
5




K nim jsou přichyceny 2 západky dětských
sedaček ISOFIX.
– Jedno oko B označené TOP TETHER se nachází za sedadlem a slouží k upevnění sedaček vybavených horním popruhem.


Přední sedadlo




* V závislosti na zemi prodeje.Zadní sedadla
Tento systém zabraňuje překlopení dětské
sedačky dopředu v případě čelního nárazu.Tento systém úchytů ISOFIX zajišťuje rychlou,
spolehlivou a bezpečnou montáž dětské sedačky
ve vozidle.
Připevnění dětské sedačky k oku s označením TOP TETHER:► Před instalací dětské sedačky na toto sedadlo vyjměte a uložte opěrku hlavy (nasaďte
ji zpět, jakmile dětskou sedačku vyjmete).
► Protáhněte popruh dětské sedačky za opěradlo sedadla a vystřeďte jej mezi otvory pro
tyčky opěrky hlavy.
► Připevněte hák horního popruhu k
oku B.► Napněte horní popruh.

106
Bezpečnost
Místa pro dětské sedačky ISOFIX
V souladu s evropskými předpisy tato tabulka uvádí volby instalace dětských sedaček ISOFIX na sedadlech vozidla vybavených úchyty ISOFIX.V případě univerzálních a polouniverzálních dětských sedaček ISOFIX je třída velikosti ISOFIX dětské sedačky, jak je určena písmeny A až G, uvedena
na dětské sedačce vedle loga i-Size.
Hmotnost dítěte / přibližný věk


Pod 10 kg(skupina 0)Až do přibl.
6 měsíců
Pod 10 kgPod 13 kg (skupina 0)
(skupina 0+)
Až do přibl. 1 roku
Od 9 do 18 kg(skupina 1)Od přibl. 1 roku do 3 let
Typ dětské sedačky ISOFIX Přenosná
kolébka „Zády ke směru jízdy“
„Zády ke směru
jízdy“ „Čelem ke směru jízdy“
Kategorie velikosti ISOFIX FG CD EC DABB1
Sedadlo Čelní airbag
spolujezdce
1. řada (a)Sedadlo
spolujezdces nastavením výšky či bez něj Deaktivován:
„OFF“ X
IL ILIUF/IL
Aktivován: „ON“ X
XXIUF/IL
2. řadaZadní boční
sedadla IL
(b) IL ILIUF/IL
Zadní střední sedadlo Není ISOFIX
Před montáží dětské sedačky ISOFIX na levé zadní sedadlo
lavice nejdříve odsuňte bezpečnostní pás
prostředního zadního sedadla směrem ke
středu vozidla tak, aby nedošlo k omezení jeho funkce.
Nesprávně nainstalovaná dětská
sedačka ve vozidle ohrožuje bezpečnost
dítěte v případě dopravní nehody.Důsledně dodržujte montážní pokyny v uživatelské příručce dodané s dětskou sedačkou.
Informace o možnostech montáže
dětských sedaček ISOFIX do vašeho
vozidla viz souhrnná tabulka.
Doporučené dětské
autosedačky ISOFIX
Nahlédněte také do uživatelské příručky k dětské sedačce poskytnuté jejím výrobcem a seznamte se s doporučeným způsobem instalace a vyjímání sedačky.
„RÖMER Baby-Safe Plus se základnou ISOFIX“
(třída velikosti: E)
Skupina 0+: od narození do 13 kg

Montuje se v poloze zády ke směru jízdy
pomocí základny ISOFIX, která se upevňuje k okům A.
Základna obsahuje vzpěru seřizovatelnou na
výšku, která se opírá o podlahu vozidla.Tato dětská sedačka může být připevněna rovněž pomocí bezpečnostního pásu.
V takovém případě se používá pouze skořepina připevněná k sedadlu tříbodovým bezpečnostním pásem.
„RÖMER Duo Plus ISOFIX “
(třída velikosti: B1)
Skupina 1: od 9 do 18 kg

Montuje se pouze v poloze „čelem po směru jízdy“.
Připevňuje se k okům A a k hornímu oku B, opatřenému označením TOP TETHER, pomocí horního popruhu.
Sedačka má tři polohy náklonu: pro sezení,
odpočinek a spánek.Tuto dětskou sedačku lze používat také na sedadlech, která nejsou vybavena úchyty
ISOFIX. V takovém případě musí být sedačka připevněna k sedadlu tříbodovým bezpečnostním pásem. Seřiďte přední
sedadlo vozidla tak, aby se nohy dítěte nedotýkaly opěradla.

107
Bezpečnost
5Místa pro dětské sedačky ISOFIX
V souladu s evropskými předpisy tato tabulka uvádí volby instalace dětských sedaček ISOFIX na sedadlech vozidla vybavených úchyty ISOFIX.V případě univerzálních a polouniverzálních dětských sedaček ISOFIX je třída velikosti ISOFIX dětské sedačky, jak je určena písmeny A až G, uvedena
na dětské sedačce vedle loga i-Size.
Hmotnost dítěte / přibližný věk

Pod 10 kg(skupina 0) Až do přibl.
6 měsíců
Pod 10 kgPod 13 kg (skupina 0)
(skupina 0+)
Až do přibl. 1 roku
Od 9 do 18 kg(skupina 1)Od přibl. 1 roku do 3 let
Typ dětské sedačky ISOFIX Přenosná
kolébka „Zády ke směru jízdy“
„Zády ke směru
jízdy“ „Čelem ke směru jízdy“
Kategorie velikosti ISOFIX FG CD EC DABB1
Sedadlo Čelní airbag
spolujezdce
1. řada (a)Sedadlo
spolujezdces nastavením výšky či bez něj Deaktivován:
„OFF“ X
IL ILIUF/IL
Aktivován: „ON“ X
XXIUF/IL
2. řadaZadní boční
sedadla IL
(b) IL ILIUF/IL
Zadní střední sedadlo Není ISOFIX

108
Bezpečnost
IUF: Místo sedadla vhodné pro instalaci univerzální sedačky Isofix čelem ke směru jízdy (Isofix Universal seat „Forward facing“) zajištěné horním
popruhem.
IL: Místo sedadla vhodné pro instalaci polouniverzální sedačky ( Isofix Semi-Universal):
– zády ke směru jízdy, zajištěné horním popruhem nebo podpěrou,– čelem ke směru jízdy, zajištěné podpěrou,– přenosné kolébky, zajištěné horním popruhem nebo podpěrou.Více informací o zajištění horního popruhu do úchytů ISOFIX viz příslušná kapitola.
X: Místo sedadla nevhodné pro instalaci dětské sedačky či koše určené hmotnostní kategorie.
(a)
Před připoutáním dítěte do sedačky na tomto místě sedadla viz platné předpisy v dané zemi.(b) Instalace přenosné kolébky na toto místo může překážet v použití jednoho či více dalších sedadel v této řadě.
Dětské sedačky i-Size
Dětské sedačky i-Size mají dva zámky, které se ukotvují do dvou ok A.
Dětské sedačky i-Size jsou také vybaveny:
– buď horním popruhem, který se upevňuje k oku B.– nebo vzpěrou, která je opřena o podlahu vozidla, kompatibilní s místem homologovaným pro sedačku i-Size.Jejich úkolem je zabránit převrácení dětské sedačky dopředu v případě nehody.Více informací o úchytech ISOFIX naleznete v příslušné kapitole.V souladu s evropskými předpisy tato tabulka indikuje možnosti pro montáž dětských sedaček i-Size na sedadla vybavená úchyty ISOFIX
homologovanými pro i-Size.
Hmotnost dítěte / přibližný věk

Pod 10 kg(skupina 0) Až do přibl.
6 měsíců
Pod 10 kgPod 13 kg (skupina 0)
(skupina 0+)
Až do přibl. 1 roku
Od 9 do 18 kg(skupina 1)Od přibl. 1 roku do 3 let
Typ dětské sedačky ISOFIX Přenosná
kolébka „Zády ke směru jízdy“
„Zády ke směru
jízdy“ „Čelem ke směru jízdy“
Kategorie velikosti ISOFIX FG CD EC DABB1
Sedadlo Čelní airbag
spolujezdce
1. řada (a)Sedadlo
spolujezdces nastavením výšky či bez něj Deaktivován:
„OFF“ Není ISOFIX
Aktivován: „ON“
2. řadaZadní
sedadlo za sedadlem řidičem X
IL (b) IL ILIUF/IL
Zadní
sedadlo za sedadlem
spolujezdce IL
(b) X IL ILIUF/IL
Zadní střední sedadlo X
IL ILIUF/IL
3. řada Zadní boční
sedadla Není ISOFIX

109
Bezpečnost

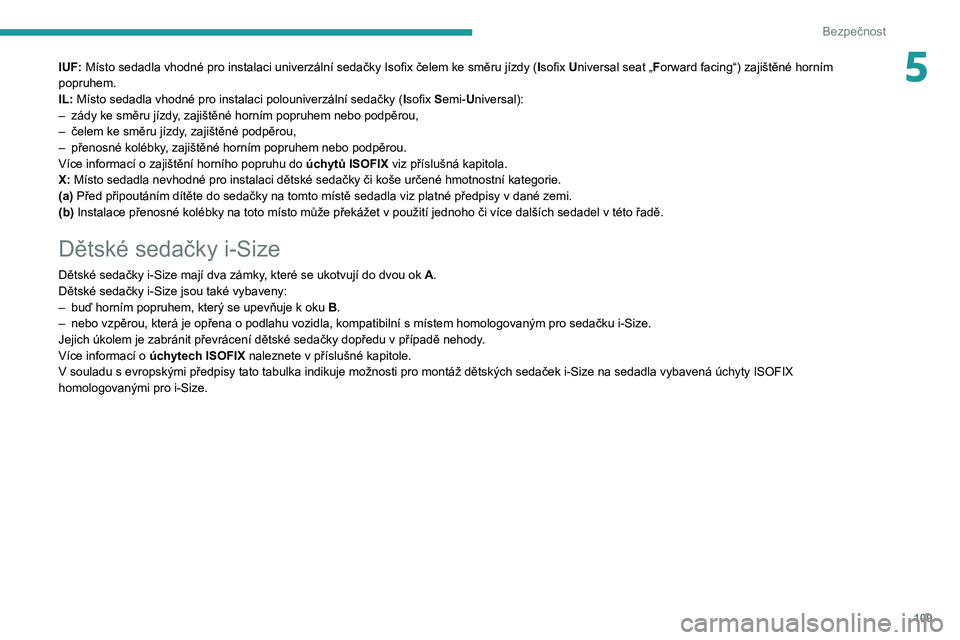

5IUF: Místo sedadla vhodné pro instalaci univerzální sedačky Isofix čelem ke směru jízdy (Isofix Universal seat „Forward facing“) zajištěné horním
popruhem.
IL: Místo sedadla vhodné pro instalaci polouniverzální sedačky ( Isofix Semi-Universal):
– zády ke směru jízdy, zajištěné horním popruhem nebo podpěrou,– čelem ke směru jízdy , zajištěné podpěrou,– přenosné kolébky, zajištěné horním popruhem nebo podpěrou.Více informací o zajištění horního popruhu do úchytů ISOFIX viz příslušná kapitola.
X: Místo sedadla nevhodné pro instalaci dětské sedačky či koše určené hmotnostní kategorie.
(a)
Před připoutáním dítěte do sedačky na tomto místě sedadla viz platné předpisy v dané zemi.(b) Instalace přenosné kolébky na toto místo může překážet v použití jednoho či více dalších sedadel v této řadě.
Dětské sedačky i-Size
Dětské sedačky i-Size mají dva zámky, které se ukotvují do dvou ok A.
Dětské sedačky i-Size jsou také vybaveny:
– buď horním popruhem, který se upevňuje k oku B.– nebo vzpěrou, která je opřena o podlahu vozidla, kompatibilní s místem homologovaným pro sedačku i-Size.Jejich úkolem je zabránit převrácení dětské sedačky dopředu v případě nehody.Více informací o úchytech ISOFIX naleznete v příslušné kapitole.V souladu s evropskými předpisy tato tabulka indikuje možnosti pro montáž dětských sedaček i-Size na sedadla vybavená úchyty ISOFIX
homologovanými pro i-Size.

11 0
Bezpečnost
Zamknutí / odemknutí

► Při zamykání otočte červený ovladač pomocí
integrovaného klíče až nadoraz:
• doprava na levých zadních dveřích,• doleva na pravých zadních dveřích.► Při odemykání otočte ovladač v opačném směru.
Nespleťte si ovladač dětské pojistky červené barvy s ovladačem nouzového zamykání černé barvy.


Elektrická dětská pojistka
Tento ovladač deaktivuje otevírání zadních dveří
jejich vnitřními madly a použití elektrického
ovládání zadních oken.




Sedadlo Čelní airbag spolujezdceZádržný systém i-SizeZádržný systém i-Size
1. řada (a)Sedadlo spolujezdces nastavením výšky či bez něj

Deaktivován: „OFF“ i-UNení i-Size
Aktivován: „ON“ i-UFNení i-Size
2. řadaZadní boční sedadla

i-U i-U
Zadní střední sedadlo


Není i-Size i-U
3. řada Zadní boční sedadla -Není i-Size
i-U: Vhodné pro zádržné systémy i-Size
v „univerzální“ kategorii, „čelem ke směru jízdy“ a „zády ke směru jízdy“.
i-UF: Vhodné pouze pro zádržné systémy
i-Size v „univerzální“ kategorii, „čelem ke směru jízdy“. X:
Místo sedadla není vhodné pro zádržné
systémy i-Size v „univerzální“ kategorii.
(a)Před připoutáním dítěte na toto místo sedadla si ověřte platné předpisy v dané zemi.
Manuální dětská pojistka
Tento systém zabraňuje otevření zadních dveří
pomocí vnitřní kliky.
Červený ovladač se nachází na okraji obou
zadních dveří (označen štítkem).
