2022 PEUGEOT 3008 Kezelési útmutató (in Hungarian)

175
Información práctica
71 típusú vezérlőegység címke – Ajánlások
1.Használat előtt olvassa el a kézikönyvet.
2. A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
3. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
4. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.
5. A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
6. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
7. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
8. Soha ne merítse a töltőkábelt vízbe. 9.
Soha ne használja ezt a töltőkábelt
hosszabbítókábellel, többcsatlakozós
aljzattal, átalakító adapterrel vagy sérült
elektromos csatlakozóaljzattal.
10. A töltés megállításához soha ne húzza ki a
csatlakozót a falból.
11 . Ne erőltesse a csatlakozót, ha az a
gépjárműhöz van kapcsolva.
12. Azonnal állítsa le a töltést – úgy, hogy a
gépjármű távirányítós kulcsát használva
kinyitja vagy bezárja a gépjárművet –, ha
a töltőkábel vagy a fali csatlakozóaljzat
égetően forróra felhevül.
13. Ez a töltőkábel olyan alkotóelemet
tartalmaz, melyek elektromos ívkisülést
vagy szikrát okozhatnak. Ne tegye ki éghető
gőzöknek.
14. Ezt a töltőkábelt kizárólag PEUGEOT
gépjárművekkel használja.
15. Soha ne csatlakoztassa a kábelt nedves
kézzel a fali csatlakozóaljzatba (vagy húzza
ki onnan).
2 típusú vezérlőegység címke – Ajánlások
Használat előtt olvassa el a kézikönyvet.
1.A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
2. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
3. Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.
4. A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
5. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
6. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
7. Soha ne merítse a töltőkábelt vízbe.
8. Soha ne használja ezt a töltőkábelt
hosszabbítókábellel, többcsatlakozós
aljzattal, átalakító adapterrel vagy sérült
elektromos csatlakozóaljzattal.
9. A töltés megállításához soha ne húzza ki a
csatlakozót a falból.
10. Azonnal állítsa le a töltést – úgy, hogy a
gépjármű távirányítós kulcsát használva
kinyitja vagy bezárja a gépjárművet –, ha
a töltőkábel vagy a fali csatlakozóaljzat
égetően forróra felhevül.

176
Información práctica
11 .Ez a töltőkábel olyan alkotóelemet
tartalmaz, melyek elektromos ívkisülést
vagy szikrát okozhatnak. Ne tegye ki éghető
gőzöknek.
12. Ezt a töltőkábelt kizárólag PEUGEOT
gépjárművekkel használja.
13. Soha ne csatlakoztassa a kábelt nedves
kézzel a fali csatlakozóaljzatba (vagy húzza
ki onnan). 14.
Ne erőltesse a csatlakozót, ha az a
gépjárműhöz van kapcsolva.

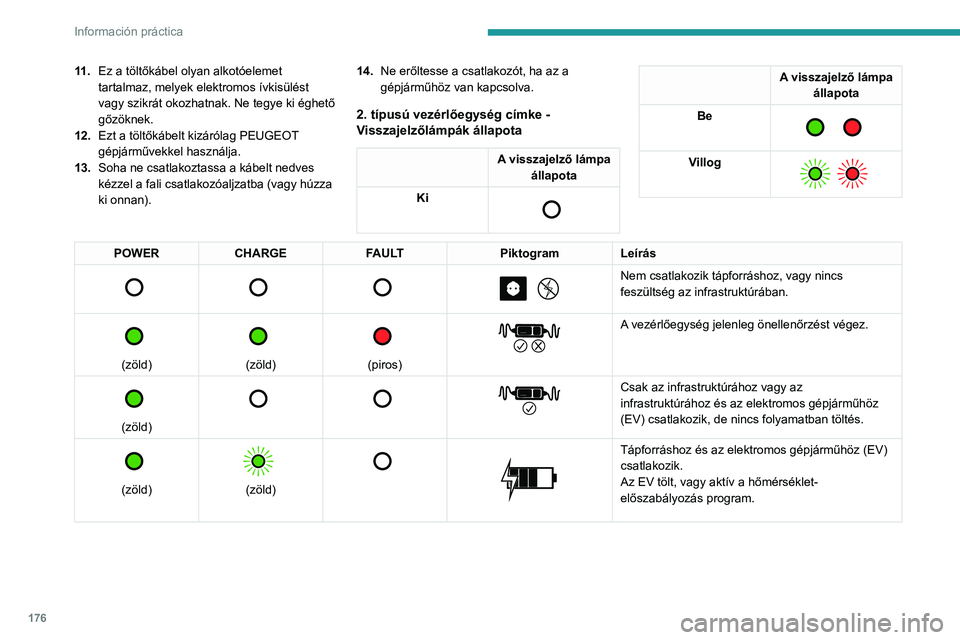

2. típusú vezérlőegység címke -
Visszajelzőlámpák állapota
A visszajelző lámpa
állapota
Ki


A visszajelző lámpa állapota
Be


Villog

POWER CHARGE FAULT PiktogramLeírás

Nem csatlakozik tápforráshoz, vagy nincs
feszültség az infrastruktúrában.


(zöld)


(zöld)


(piros)


A vezérlőegység jelenleg önellenőrzést végez.


(zöld)


Csak az infrastruktúrához vagy az
infrastruktúrához és az elektromos gépjárműhöz
(EV) csatlakozik, de nincs folyamatban töltés.


(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV tölt, vagy aktív a hőmérséklet-
előszabályozás program.
A nagyfeszültségű
akkumulátor töltése
(tölthető hibrid)
A teljes feltöltéshez kövesse a töltési
eljárást annak szüneteltetése nélkül, amíg
automatikusan be nem fejeződik. A töltés
azonnal (alapértelmezett) vagy késleltetve is
végrehajtható.

177
Información práctica
7POWERCHARGE FAULT PiktogramLeírás

(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV töltésre vár, vagy az EV töltése
befejeződött.


(piros)


Hibás vezérlőegység. Nem engedélyezett töltés.
Ha a kézi nullázás után ismét megjelenik egy
hibaüzenet, ellenőriztesse a vezérlőegységet
valamelyik PEUGEOT márkakereskedésben a
következő töltés előtt.


(zöld)


(zöld)


(piros)


A vezérlőegység diagnosztikai módban van.
Kézi visszaállítás lépései
A vezérlőegység a töltőcsatlakozó és a fali aljzat egyidejű lecsatlakoztatásával állítható vissza, avagy nullázható.
Ezután először a fali aljzatnál kezdje a csatlakoztatást. Bővebben lásd a kézikönyvet.
A nagyfeszültségű akkumulátor töltése
(tölthető hibrid)
A teljes feltöltéshez kövesse a töltési
eljárást annak szüneteltetése nélkül, amíg
automatikusan be nem fejeződik. A töltés
azonnal (alapértelmezett) vagy késleltetve is
végrehajtható.
Késleltetett töltés az érintőképernyőn
vagy a
MyPeugeot alkalmazásban
állítható be.
Amikor a gépjármű csatlakoztatva van, az alábbi
információ jelenik meg a műszerfalon:
–

Az akkumulátor állapota (%).
–


Fennmaradó hatótávolság (km vagy mérföld).
–


Becsült töltési idő (a számítás néhány
másodpercig is tarthat).
–


Töltési sebesség (kW/h).
Miután a műszerfal készenléti módba kapcsolt,
ez az információ ismét megjeleníthető a
gépjármű teljes, vagy egy ajtó nyitásával.
A töltési folyamat a MyPeugeot alkalmazás segítségével is nyomon
követhető.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Kényelmes mód
Amikor a gépjármű csatlakoztatva
van, rá lehet adni a gyújtást, hogy

178
Información práctica
bizonyos funkciókat, így például az
audio- és telematikai rendszert, valamint
a légkondicionáló rendszert több órán át
lehessen használni.
A gépjárművet legalább 1-12 hónapig
nem használja
Merítse le a nagyfeszültségű akkumulátort
2-3 sávnyi töltöttségi szintre a műszerfal
kijelzése szerint.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Az akkumulátor leválasztásának lépéseit lásd
a Kiegészítő akkumulátor (Tölthető hibrid)
fejezetben.
Óvintézkedések
A tölthető hibrid gépjárműveket az ICNIRP
(International Commission on Non-Ionizing
Radiation Protection, Nem ionizáló sugárzás
elleni védelem nemzetközi bizottsága, 1998.
évi útmutató) a maximális elektromágneses
mező korlátozásaira vonatkozó ajánlásai szerint
fejlesztették.
A szívritmus-szabályozót vagy azzal egyenértékű eszközt viselőknek ajánlott
az alkalmazandó óvintézkedésekről történő
tájékozódás érdekében orvossal konzultálnia,
illetve felvenni a kapcsolatot a beépített
elektromos orvosi eszköz gyártójával annak
ellenőrzéséhez, hogy az eszköz garantáltan
működik-e az ICNIRP útmutatásoknak megfelelő
környezetben.
Kétség esetén , töltés közben ne maradjon a
gépjárműben vagy a gépjármű közelében, sem
pedig a töltőkábel vagy a töltőegység közelében,
még rövid időre sem.
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Használja gépjárműhöz kapott töltőkábelt.
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
(Töltés közben)
Biztonsági óvintézkedésként a
motor nem indul be, ha a töltőkábel a
gépjármű csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
Töltés közben a gépjármű nyitása leállítja a
töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
–

Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–


A
ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Töltési eljárás
Csatlakozás
► Töltés előtt győződjön meg arról, hogy a
sebességváltó P
állásban van, a gyújtás pedig le
lett véve, máskülönben a töltés nem lehetséges.
►

A
jobb felső nyomógomb megnyomásával
nyissa ki a töltőfedelet, és ellenőrizze, hogy a
jármű töltőcsatlakozóján nincs-e idegen tárgy.
A fedélen lévő fényjelzők fehéren kezdenek el
világítani.

179
Información práctica
7Háztartási töltés (2. típus)



► Először csatlakoztassa a töltőkábelt a
háztartási konnektorhoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés és a vezérlőegységben zölden
villogó

CHARGE
jelzőlámpa ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
minden csatlakozó a helyén van-e.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Gyorsított töltés (3. típus)

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
kezdje elölről az eljárást és ellenőrizze, hogy
minden megfelelően lett-e csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Leválasztás

Mielőtt eltávolítaná a csatlakozót a
töltőcsatlakozóból:
►

Ha a gépjármű le van zárva, nyissa ki.
► Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki .
Ha aktiválva van az ajtók szelektív
nyitása, nyomja meg kétszer a
távirányítón a nyitógombot a fej
lecsatlakoztatásához.
A csatlakozó leválasztását a zárófedélen lévő
piros jelzőlámpa erősíti meg.
►

A

csatlakozó aljzatot 30 másodpercen belül
távolítsa el.
Háztartási töltés (2. típus)
A töltés befejezéséről a
vezérlőegységen folyamatosan zölden
világító
CHARGE vissszajelző lámpa és a
fedélen folyamatosan világító fényjelzők adnak
megerősítést.
►

Lecsatlakoztatás után tegye vissza a
védőburkolatot a csatlakozóra és zárja le a
töltőfedelet.
►


Húzza ki a vezérlőegység töltőkábelét a fali
aljzatból.
Gyorsított töltés (3. típus)
A töltés befejezéséről a gyorstöltő-egység
(Falitöltő) és a fedélen folyamatosan világító
fényjelzők adnak megerősítést.
►

Lecsatlakoztatás után tegye vissza a
csatlakozót a töltőegységre és zárja le a
töltőfedelet.

180
Información práctica
Késleltetett töltés
Beállítások
rendszerrelPEUGEOT Connect Nav► Az érintőképernyő Energy menüjében
válassza ki a Töltés oldalt.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg az OK

gombot.
A beállítás elmentésre kerül a rendszerben.
PEUGEOT Connect Radio vagy PEUGEOT
Connect Nav rendszerrel
A késleltetett töltést okostelefonnal is bármikor beprogramozhatja a MyPeugeot
alkalmazáson keresztül.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Bekapcsolás
► Csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.
► Nyomja meg ezt a gombot a fedélen
egy percen belül a késleltetett töltés
bekapcsolásához (melyet a kéken felvillanó
visszajelzők erősítenek meg).
Vontatóeszköz
Teherelosztás
► Az utánfutó rakományát úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a támaszsúly pedig
megközelítse, de ne lépje túl az engedélyezett
maximumot.
A levegő sűrűsége a tengerszint feletti magasság
növekedésével csökken, ami csökkenti a motor
teljesítményét is. A maximálisan vontatható
terhet 1 000 méteres szintemelkedésenként
10%-kal csökkenteni kell.
Használjon eredeti vontatóeszközt és a
PEUGEOT által jóváhagyott
kábelköteget. Javasoljuk, hogy azokat
valamelyik PEUGEOT márkakereskedésben
vagy egy szakszervizmárkaszervizben
szereltesse fel.
Ha a felszerelést mégsem valamelyik
PEUGEOT márkakereskedésben végezteti el,
azt akkor is a gyártó előírásainak megfelelően
kell végrehajtanielvégezni.
Fontos: motoros csomagtérajtó és
Kéz nélküli nyitás funkció használata
esetén, ha a vontatóeszközt a PEUGEOT
márkakereskedői hálózaton kívül szerelteti
fel, mindenképpen keresse fel valamelyik
PEUGEOT márkakereskedést vagy egy
szakszervizmárkaszervizt, és kalibráltassa
újra az érzékelőrendszert. A Kéz nélküli nyitás
funkció meghibásodhat!
Bizonyos vezetést vagy kormányzást segítő
funkciók automatikusan kikapcsolódnak,
amikor jóváhagyott vontatási rendszert
használ.
Az az Utánfutó-stabilizátor bevonásával
utánfutóra szerelt vontatóeszközzel történő
vontatással kapcsolatos további információért
lásd az idevonatkozó fejezetet.
Tartsa be a gépjármű forgalmi engedélyében, a gyártó címkéjén és az
útmutató Características técnicas
fejezetében jelzett, maximálisan megengedett
vontatható súlyt.
Ha a vontatóeszközhöz rögzített
tartozékot használ (például
kerékpártartó, utánfutó):
–

Csak a megengedett orrsúlyt használja.
T

artsa be a megengedett maximális
támaszsúlykorlátokat.
–

Legfeljebb 3 kerékpárt szállítson.
Amikor a vonógömbre szerelt kerékpártartóra
szereli fel a kerékpárokat, a legnehezebb
kerékpár

kerüljön legközelebb a gépjárműhöz.
Tartsa be annak az országnak az előírásait, ahol közlekedik.
Kéz nélküli nyitás funkciós
motorosizált csomagtérajtóval
felszerelt gépjármű
A csomagtérajtó vVontatóeszköz
működtetése közbeni, a csomagtérajtó
véletlen kinyitásának elkerüléséhez:
–

Előbb kKapcsolja ki előre ezt a funkciót a
gépjármű konfigurációs menüjében.
–


V

agy vigye ki az elektronikus kulcsot a
felismerési zónából, ha a csomagtérajtó le
van zárva.
Szerszám nélkül levehető
vonóeszköz
Bemutató
Az eredeti vontatóeszköz fel- és leszereléséhez
nincs szükség szerszámra.


1. Tartóelem
2. Védősapka
3. Csatlakozóaljzat
4. Biztonsági gyűrű
5. Levehető vonóhorog
6. Záró- / nyitókerék
7. Kulcsos biztonsági zár
8. A legfontosabb hivatkozásokra figyelmeztető
címke

181
Información práctica
7Szerszám nélkül levehető
vonóeszköz
Bemutató
Az eredeti vontatóeszköz fel- és leszereléséhez
nincs szükség szerszámra.


1. Tartóelem
2. Védősapka
3. Csatlakozóaljzat
4. Biztonsági gyűrű
5. Levehető vonóhorog
6. Záró- / nyitókerék
7. Kulcsos biztonsági zár
8. A legfontosabb hivatkozásokra figyelmeztető
címke


A. Zárt helyzet (a zöld jelzések egymással
szemben vannak); a kerék érintkezik a
vonóhoroggal (nincs hézag).
B. Zárt helyzet (a zöld jelzéssel szemben lévő vörös jelzés); a kerék nem érintkezik a
vonóhoroggal (kb. 5 mm-es hézag).
Ragassza a mellékelt címkét jó látható
helyre, a tartóelemhez közel vagy a
csomagtartóba.
A LED lámpákkal szerelt utánfutók nem kompatibilisek az eszköz kábelkötegével.
A vontatóeszközzel történő biztonságos közlekedés biztosításához lásd az
idevonatkozó fejezetet.
Minden használat előtt
Az alábbi pontokon ellenőrizze, hogy a
vonóhorog megfelelően van-e felszerelve:
– A keréken található zöld jelzés szemben áll
a vonóhorgon található zöld jelzéssel.
–

A
kerék hozzáér a vonóhoroghoz ( A
helyzet).
–

A
biztonsági zár le lett zárva és a kulcs
nincs a zárban; a kereket nem lehet
működtetni.
–

A
vonóhorog egyáltalán nem mozoghat
a tartóelemében; ellenőrizze úgy, hogy
megpróbálja kézzel megmozgatni.
Ha a vonóhorog nincs lezárva, az utánfutó
leválhat – balesetveszély!
Használat közben
Ne nyissa ki a berendezést mindaddig,
amíg az utánfutó vagy szállítóeszköz a
vonóhorogra van szerelve.
Ne lépje túl a gépjármű legnagyobb
megengedett tömegét – legnagyobb
megengedett járműszerelvény össztömeg
(GTW).
Mindig tartsa be a vontatóeszköz maximálisan
megengedett terhelését: ha túllépi, az eszköz
leválhat a gépjárműről – balesetveszély!
Vezetés előtt ellenőrizze a fényszórók
magasságának beállítását és ellenőrizze,
hogy az utánfutó lámpái megfelelően
működnek-e.
A fényszórók magasságának beállításával ,
kapcsolatos további információért lásd az
idevonatkozó fejezetet.

182
Información práctica

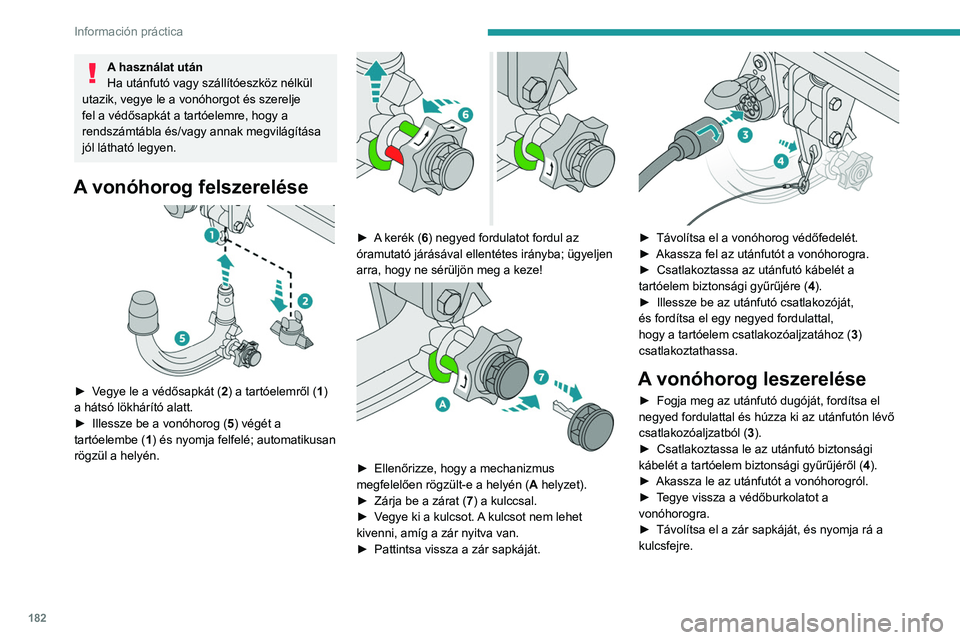

A használat után
Ha utánfutó vagy szállítóeszköz nélkül
utazik, vegye le a vonóhorgot és szerelje
fel a védősapkát a tartóelemre, hogy a
rendszámtábla és/vagy annak megvilágítása
jól látható legyen.
A vonóhorog felszerelése

► Vegye le a védősapkát ( 2) a tartóelemről (1)
a hátsó lökhárító alatt.
►

Illessze be a vonóhorog ( 5

) végét a
tartóelembe ( 1) és nyomja felfelé; automatikusan
rögzül a helyén.


► A kerék (6) negyed fordulatot fordul az
óramutató járásával ellentétes irányba; ügyeljen
arra, hogy ne sérüljön meg a keze!


► Ellenőrizze, hogy a mechanizmus
megfelelően rögzült-e a helyén ( A
helyzet).
►

Zárja be a zárat (
7) a kulccsal.
►

V
egye ki a kulcsot. A kulcsot nem lehet
kivenni, amíg a zár nyitva van.
►

Pattintsa vissza a zár sapkáját.

► Távolítsa el a vonóhorog védőfedelét.
► Akassza fel az utánfutót a vonóhorogra.
►

Csatlakoztassa az utánfutó kábelét a
tartóelem biztonsági gyűrűjére ( 4

).
►

Illessze be az utánfutó csatlakozóját,
és fordítsa el egy negyed fordulattal,
hogy a tartóelem csatlakozóaljzatához ( 3

)
csatlakoztathassa.
A vonóhorog leszerelése
► Fogja meg az utánfutó dugóját, fordítsa el
negyed fordulattal és húzza ki az utánfutón lévő
csatlakozóaljzatból ( 3
).
►

Csatlakoztassa le az utánfutó biztonsági
kábelét a tartóelem biztonsági gyűrűjéről ( 4

).
►

Akassza le az utánfutót a vonóhorogról.
►


T
egye vissza a védőburkolatot a
vonóhorogra.
►

Távolítsa el a zár sapkáját, és nyomja rá a
kulcsfejre.
