2021 YAMAHA YZF1000 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
SW000080
ADVERTENCIA
_ l
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
l
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
l
Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.
l
Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_
CE-10S
CE-14SSAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.l
Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.
l
Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.
l
Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.
l
Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
DELANTERO
Fabricante Tamaño Modelo
Bridgestone 120/70 ZR17 BT50F
Dunlop 120/70 ZR17 D204FN
Michelin 120/70 ZR17MACADAM
90XM
Metzeler 120/70 ZR17 MEZ1
Metzeler 120/70 ZR17 MEZ2
TRASERO
Fabricante Tamaño Modelo
Bridgestone 180/55 ZR17 BT50R
Dunlop 180/55 ZR17 D204M
Michelin 180/55 ZR17MACADAM
90XM
Metzeler 180/55 ZR17 MEZ1
Metzeler 180/55 ZR17 MEZ2
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (original)
S_4sv.book Page 20 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU03773
Llantas de aleación Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.l
Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.
l
La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.
l
Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
SAU00713
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno trasero en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección
a. Para que la
luz de freno se encienda más tarde, gire la tuerca
de ajuste en la dirección
b.
SAU00715
Comprobación de las pastillas de fre-
no delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase. Cada pastilla de freno
dispone de un indicador de desgaste que le per-
mite comprobar éste sin necesidad de desmontar
el freno. Para comprobar el desgaste de la pasti-
lla de freno, observe la posición del indicador de
desgaste mientras aplica el freno. Si una pastilla
de freno se ha desgastado hasta el punto en que
el indicador de desgaste casi toca el disco de fre-
no, solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz de freno
trasero
1. Indicador de desgaste de la pastilla de frenoDelantero
S_4sv.book Page 21 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU03848
Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede en-
trar aire en los sistemas de freno o de embrague
y, como consecuencia de ello, dichos sistemas
pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.Observe las precauciones siguientes:
l
Cuando compruebe el nivel de líquido, ve-
rifique que la parte superior del depósito
esté nivelada.
l
Utilice únicamente un líquido de freno de
la calidad recomendada, ya que de lo con-
trario las juntas de goma se pueden dete-
riorar, provocando fugas y reduciendo la
eficacia de los frenos o el embrague.

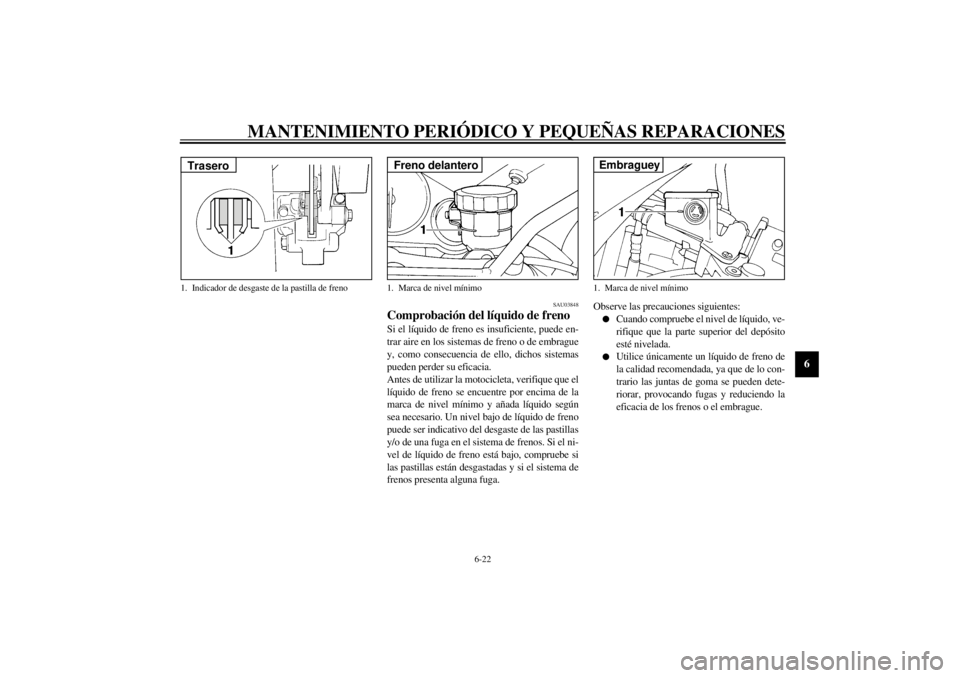

1. Indicador de desgaste de la pastilla de frenoTrasero
1. Marca de nivel mínimoFreno delantero
1. Marca de nivel mínimoEmbraguey
S_4sv.book Page 22 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
l
Añada el mismo tipo de líquido de freno.
La mezcla de líquidos diferentes puede
provocar una reacción química perjudicial
y reducir la eficacia de los frenos o el em-
brague.
l
Evite que penetre agua en el depósito del
líquido de freno cuando añada líquido. El
agua reducirá significativamente el punto
de ebullición del líquido y puede provocar
una obstrucción por vapor.
l
El líquido de freno puede dañar las super-
ficies pintadas o las piezas de plástico. Eli-
mine siempre inmediatamente el líquido
que se haya derramado.
l
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido
de freno disminuya de forma gradual. No
obstante, si el nivel de líquido de freno dis-
minuye de forma repentina solicite a un
concesionario Yamaha que averigüe la
causa.
l
Asegúrese de dar al diafragma del depósi-
to de líquido su forma original antes de
instalarlo.

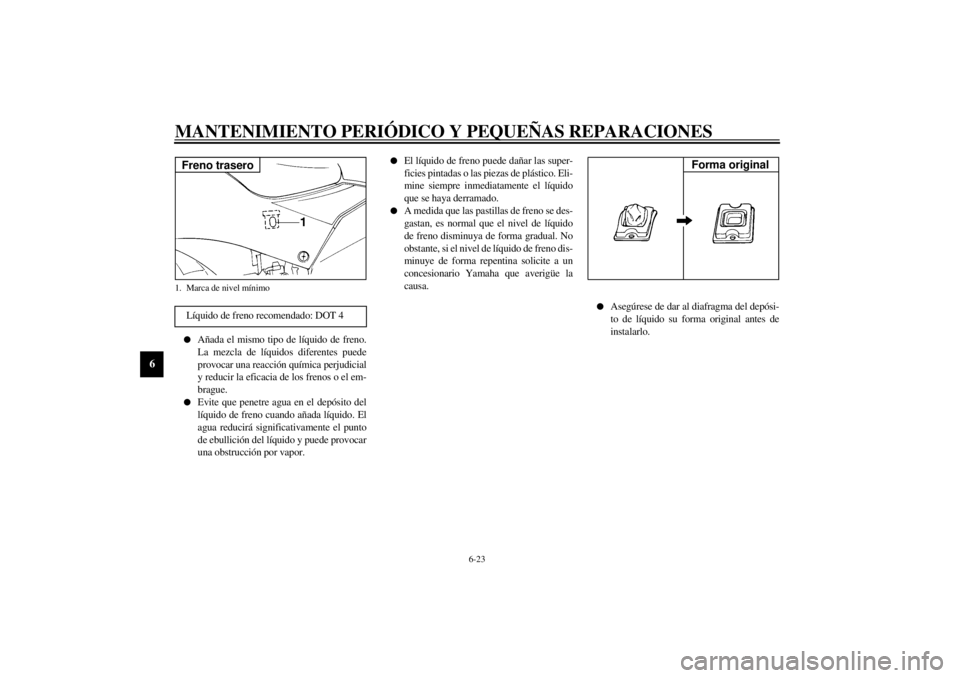

1. Marca de nivel mínimoLíquido de freno recomendado: DOT 4Freno trasero
Forma original
S_4sv.book Page 23 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU03073
Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie
el líquido de freno según los intervalos que se
especifican en el cuadro de mantenimiento pe-
riódico y engrase. Además, se deben cambiar las
juntas de aceite del cilindro principal y la pinza
de freno, así como los tubos de freno, según los
intervalos indicados a continuación o siempre
que estén dañados o presenten fugas.l
Juntas de aceite: Cambiar cada dos años.
l
Tubos de freno: Cambiar cada cuatro
años.
Forma original
S_4sv.book Page 24 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU00744
Juego de la cadena de transmisión Debe comprobar el juego de la cadena de trans-
misión antes de cada utilización y ajustarlo si es
preciso.
Para comprobar el juego de la cadena de
transmisión
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.NOTA:_ Cuando compruebe y ajuste el juego de la cade-
na de transmisión, debe mantener la motocicleta
vertical y no debe haber ningún peso sobre la
ella. _2. Ponga la transmisión en punto muerto.3. Mueva la rueda trasera empujando la mo-
tocicleta hasta encontrar la parte más tensa
de la cadena de transmisión y, seguida-
mente, mida el juego de ésta como se
muestra.
4. Si el juego de la cadena de transmisión es
incorrecto, ajústelo del modo siguiente.
SAU03608
Para ajustar el juego de la cadena de trans-
misión
1. Afloje la tuerca del eje y la contratuerca en
cada extremo del basculante.
2. Para tensar la cadena de transmisión, gire
el tornillo de ajuste en cada extremo del
basculante en la dirección
a. Para aflojar
la cadena de transmisión, gire el tornillo
de ajuste en cada extremo del basculante
en la dirección
b, y seguidamente empuje
la rueda trasera hacia adelante.

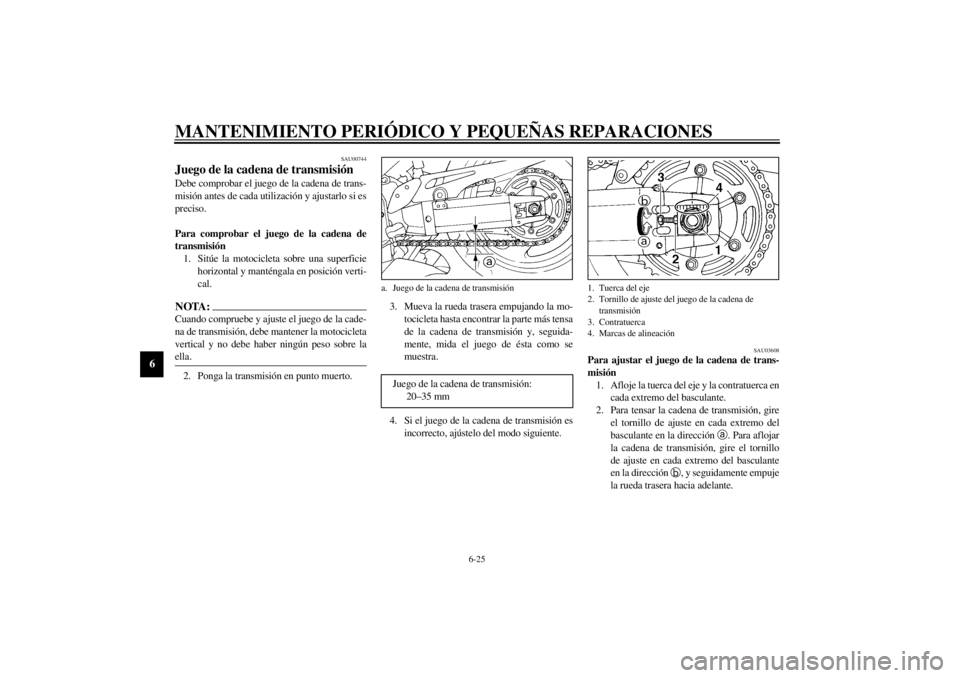

a. Juego de la cadena de transmisión
Juego de la cadena de transmisión:
20–35 mm
1. Tuerca del eje
2. Tornillo de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
S_4sv.book Page 25 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
NOTA:_ Con la ayuda de las marcas de alineación a cada
lado del basculante, verifique que ambos tenso-
res de cadena queden en la misma posición para
la correcta alineación de la rueda. _
SC000096
ATENCION:_ Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros compo-
nentes vitales de la motocicleta y puede
provocar que la cadena se salga o se rompa.
Para evitarlo, mantenga el juego de la cadena
de transmisión dentro de los límites especifi-
cados. _3. Apriete las contratuercas y luego la tuerca
del eje con el par especificado.
SAU03006
Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y en-
grasarse según los intervalos especificados en el
cuadro de mantenimiento periódico y engrase,
ya que de lo contrario se desgastará rápidamen-
te, especialmente cuando conduzca en zonas
con presencia de polvo o humedad.
Realice el mantenimiento de la cadena de trans-
misión del modo siguiente.
SC000097
ATENCION:_ La cadena de transmisión debe engrasarse
después de lavar la motocicleta o utilizarla
con lluvia. _1. Limpie la cadena de transmisión con que-
roseno y un cepillo blando pequeño.
SCA00053
ATENCION:_ Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión con
limpiadores de vapor, de alta presión o disol-
ventes inadecuados. _2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
SCA00052
ATENCION:_ No utilice para la cadena de transmisión acei-
te de motor ni ningún otro lubricante, ya que
pueden contener substancias que podrían da-
ñar las juntas tóricas. _
Par de apriete:
Tuerca del eje:
150 Nm (15,0 m·kg)
S_4sv.book Page 26 Friday, November 10, 2000 3:07 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU02962
Comprobación y engrase de los ca-
bles Antes de cada utilización debe comprobar el
funcionamiento de todos los cables de control y
el estado de los cables, así como engrasar los ca-
bles y los extremos de los mismos según sea ne-
cesario. Si un cable está dañado o no se mueve
con suavidad, hágalo revisar o cambiar en un
concesionario Yamaha.
SW000112
ADVERTENCIA
_ Los daños del forro externo pueden interferir
en el funcionamiento correcto del cable y
provocar su corrosión interna. Cambie los
cables dañados lo antes posible para evitar si-
tuaciones no seguras. _
SAU03370
Comprobación y engrase de los pe-
dales de freno y cambio Antes de cada utilización debe comprobar el
funcionamiento de los pedales de freno y cam-
bio y engrasar los pivotes de los pedales según
sea necesario.
SAU03164
Comprobación y engrase de las ma-
netas de freno y embrague Antes de cada utilización debe comprobar el
funcionamiento de las manetas de freno y em-
brague y engrasar los pivotes de las manetas se-
gún sea necesario. Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
S_4sv.book Page 27 Friday, November 10, 2000 3:07 PM
