2021 YAMAHA XMAX 300 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
4-22
4
 Da das A bla gefach beim Waschen
d es Fahrzeu gs feucht wer den kann,
sin d im Ab lagefach befin dliche Ge-
g enstän de in einen Plastik beutel
einzupacken.
 Im A bla gefach keine Wertsachen
un d keine zer brechlichen Ge gen-
stän de auf bewahren.
WARNUNG
GWA18950
 Den Zula dun gsg renzwert von 1 k g
(2.2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von
0.5 k g (1.1 l b) für A bla gefach B nicht
ü b erschreiten.
 Den Zula dun gsg renzwert von 5 k g
(11 l b) für d as hintere A bla gefach
nicht ü berschreiten.
 Den Zula dun gsg renzwert von
161 k g (355 l b) für d as Fahrzeu g
nicht ü berschreiten.
GAU78521
Win dschutzschei beJe nach Wunsch des Fahrers kann die
Windschutzscheibenhöhe in eine von zwei
Positionen gebracht werden.
Zum Än dern der Win dschutzschei ben-
höhe in die höhere Position
1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen. 2. Die Windschutzscheibe abschrauben.
3. Die Schrauben entfernen und dann
die Schrauben in der gewünschten
Position anbringen.1. Windschutzscheibe
1
1. Schnellverschluss
2. Schraubenzugangs-Abdeckung
1. Schraube2
1
1
1
UBBAG0G0.book Page 22 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-23
4
4. Die Windschutzscheibe in der hohen
Position einbauen. Hierzu die Schrau-
ben einsetzen und mit dem vorge-
schriebenen Anzugsmoment festzie-
hen. WARNUNG! Eine lose
Win dschutzschei be kann Unfälle
verursachen. Achten Sie darauf, die S
chrau ben mit dem vor geschrieb e-
nen Anzug smoment festzuziehen.

[GWA15511]
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse. Zum Än
dern der Win dschutzschei ben-
höhe in d ie niedri gere Position
1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
2. Die Windschutzscheibe abschrauben.
3. Die Schrauben entfernen und dann die Schrauben in der gewünschten
Position anbringen.
1. Schraube
1. Schraube
1
1
1
1
1. SchraubeAnzu gsmoment:
Windschutzscheibenschraube: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
1. Schraubenzugangs-Abdeckung
2. SchnellverschlussZAUM1518
12
UBBAG0G0.book Page 23 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-24
4
4. Die Windschutzscheibe in der niedri-
gen Position einbauen. Hierzu die
Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen. WARNUNG! Eine lose
Win dschutzschei be kann Unfälle
verursachen. Achten Sie darauf, die S
chrau ben mit dem vor geschrie be-
nen Anzug smoment festzuziehen.

[GWA15511]
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse.
GAU46833
Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Schraube
1. Schraube
1
11
1
1. Schraube
Anzu gsmoment:
Windschutzscheibenschraube: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
1. Lenker
1
UBBAG0G0.book Page 24 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-25
4
GAU14895
Fe der beine einstellen
WARNUNG
GWA10211
Bei de Fed erbeine gleichmäßig einstel-
len. Eine un gleichmäßi ge Einstellung b e-
einträchti gt Fahrverhalten un d S ta bilität.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Den Federvorspannring in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Den Federvorspannring in Richtung (b) dre-
hen, um die Federvorspannung zu senken.
 Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für diese Einstellung das Einstell-
werkzeug für die Federvorspannung
aus dem Bordwerkzeug verwenden.
GAU78213
Nebenver braucheranschluss
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schla g
o der Kurzschluss sicherstellen, dass der
Deckel montiert ist, wenn der Ne benver-
b raucheranschluss nicht verwen det
wir d.ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss ang eschlossene Zu behör darf
nicht bei abgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 12 W (1 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urch brennen o der die Batterie
sich entla den.Das Fahrzeug weist im Ablagefach A einen
Nebenverbraucheranschluss auf.
Das an den Nebenverbraucheranschluss
angeschlossene 12-V-Zubehör kann be-
nutzt werden, sobald sich das Zündschloss
in der Position “ON” befindet und darf nur
benutzt werden, wenn der Motor in Betrieb
ist.
1. Federvorspannring
2. Spezialschlüssel
3. PositionsanzeigerEinstellen der Fe dervorspannung :
Minimal (weich): 1
Standard: 3
Maximal (hart):
51 2345
2
1
(a)
(b)
3
UBBAG0G0.book Page 25 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-26
4
Um den Neb enverbraucheranschluss zu
b enutzen
1. Ablagefach A öffnen. (Siehe Seite 3-9.)
2. Über das Zündschloss ausschalten.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver- braucheranschluss stecken. 6. Über das Zündschloss einschalten
und den Motor starten. (Siehe Seite
6-2.)
7. Das Zubehör einschalten.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
1. Nebenverbraucheranschlussdeckel
1
1. Nebenverbraucheranschluss
1
1. SeitenständerschalterZAUM0648
1
UBBAG0G0.book Page 26 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-27
4
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAUT1098

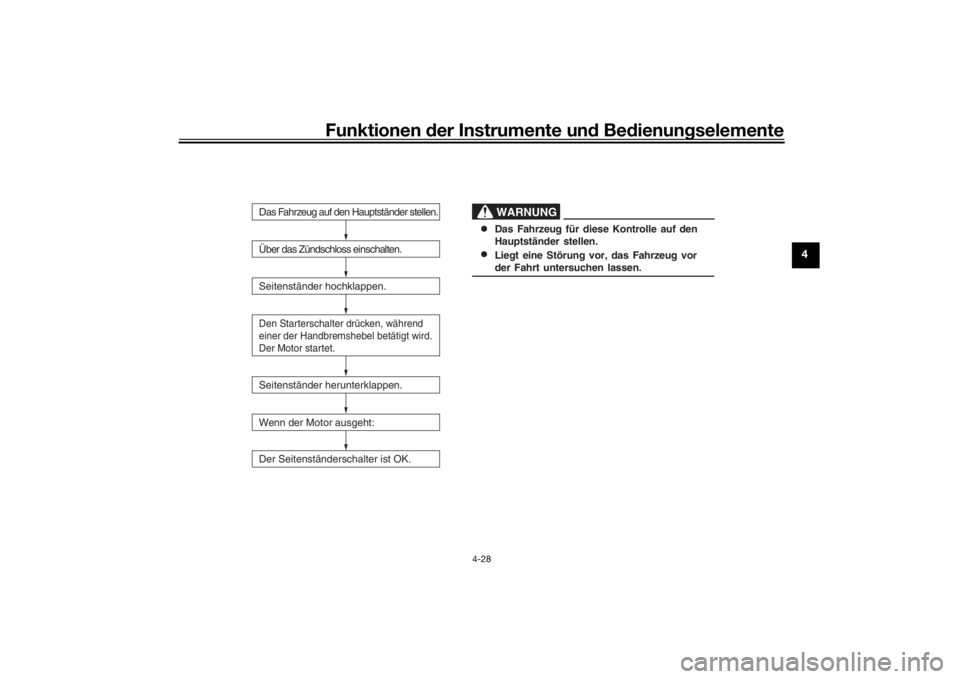

Zün dunter brechun gs- un d An-
lasssperrschalter- SystemDie Funktion des Seitenständerschalters
wie folgt prüfen.
UBBAG0G0.book Page 27 Monday, September 7, 2020 4:36 PM

Funktionen der Instru mente un d Be dienun gselemente
4-28
4
WARNUNG
 Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.

Über das Zündschloss einschalten.
Seitenständer hochklappen.
Seitenständer herunterklappen.
Wenn der Motor ausgeht:
Der Seitenständerschalter ist OK.Das Fahrzeug auf den Hauptständer stellen.Den Starterschalter drücken, während
einer der Handbremshebel betätigt wird.
Der Motor startet.
Liegt eine Störung vor, das Fahrzeug vor
der Fahrt untersuchen lassen.
UBBAG0G0.book Page 28 Monday, September 7, 2020 4:36 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-1
5
GAU1559B
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in diesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf
Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 4-18, 4-19
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 7-10
Achs getrieb eöl • Fahrzeug auf Öllecks kontrollieren. 7-13
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 7-14
