2021 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

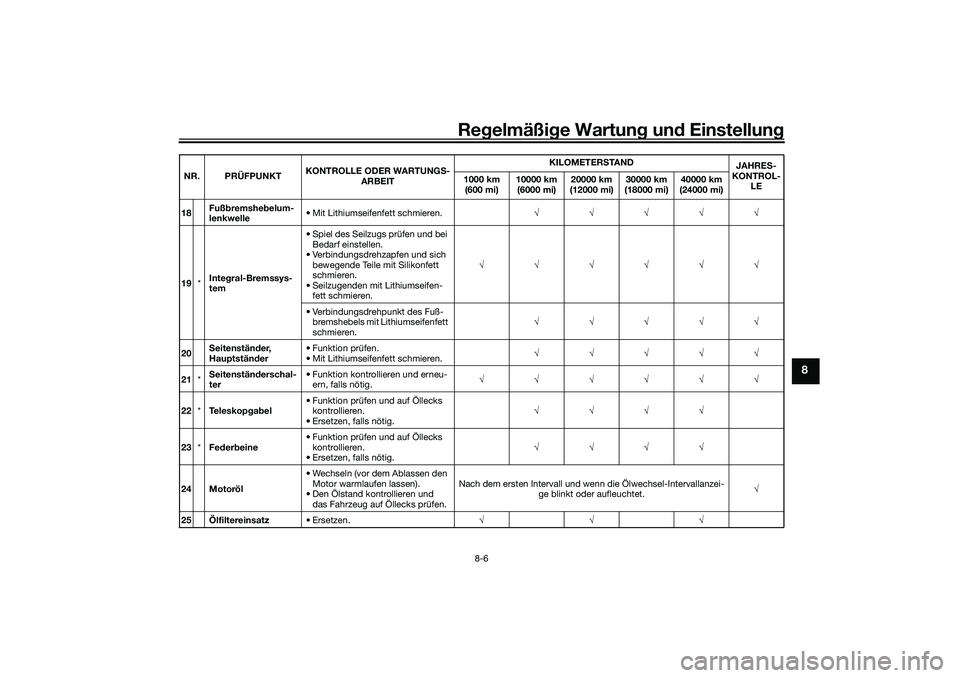

Regelmäßi ge Wartun g und Einstellun g
8-6
8
18Fuß
bremshe belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
19 *Inte
gral-Bremssys-
tem • Spiel des Seilzugs prüfen und bei
Bedarf einstellen.
• Verbindungsdrehzapfen und sich bewegende Teile mit Silikonfett
schmieren.
• Seilzugenden mit Lithiumseifen- fett schmieren. √√√√√√
• Verbindungsdrehpunkt des Fuß- bremshebels mit Lithiumseifenfett
schmieren. √√√√√
20 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
√√√√√
21 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
22 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
23 *Feder beine • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
24 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Nach dem ersten Intervall und wenn die Ölwechsel-Intervallanzei-
ge blinkt oder aufleuchtet. √
25 Ölfiltereinsatz •Ersetzen. √√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDG0G0.book Page 6 Monday, October 12, 2020 8:19 AM

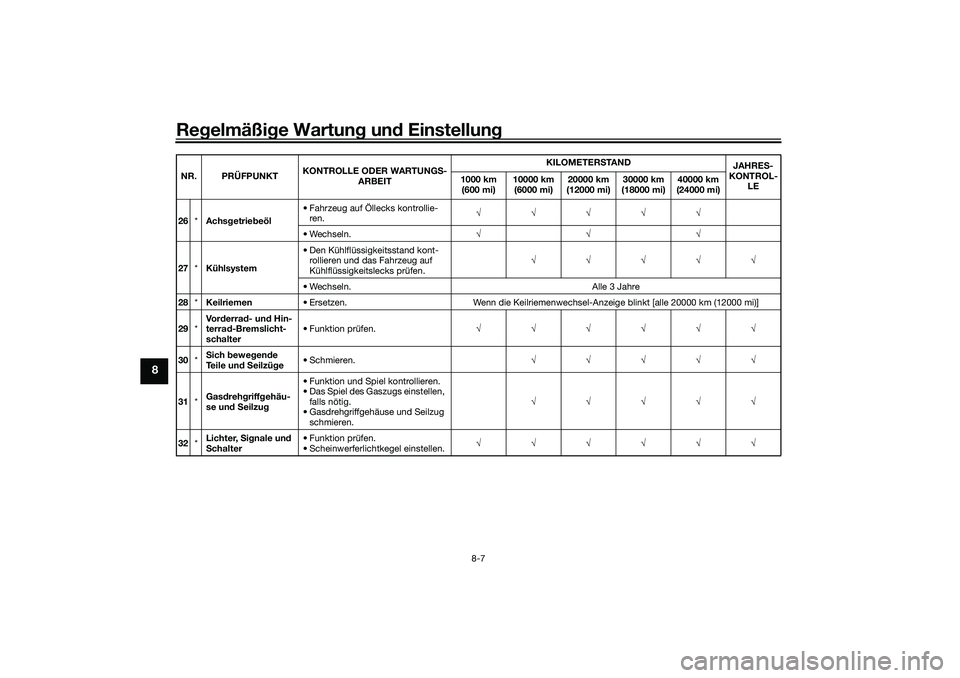

Regelmäßi ge Wartun g un d Einstellun g
8-7
8
26*Achs getrie beöl • Fahrzeug auf Öllecks kontrollie-
ren. √√√√√
• Wechseln. √√√
27 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
28 *Keilriemen • Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
29 *Vo r
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
30 *S
ich beweg ende
Te i l e u n d S eilzü ge • Schmieren.
√√√√√
31 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
32 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL -
LE
1000 k

m
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDG0G0.book Page 7 Monday, October 12, 2020 8:19 AM

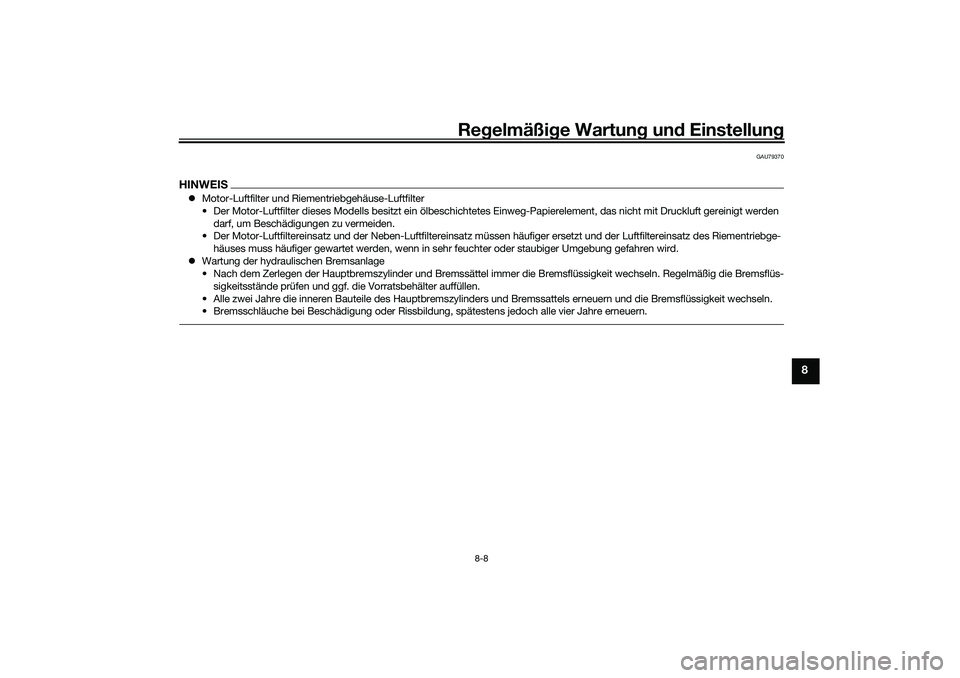

Regelmäßi ge Wartun g und Einstellun g
8-8
8
GAU79370
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtete s Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.
• Der Motor-Luftfiltereinsatz und der Neben-Luftfiltereinsatz müssen häufiger ersetzt und der Luftfiltereinsatz des Riementriebg e-
häuses muss häufiger gewartet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel i mmer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
UBEDG0G0.book Page 8 Monday, October 12, 2020 8:19 AM

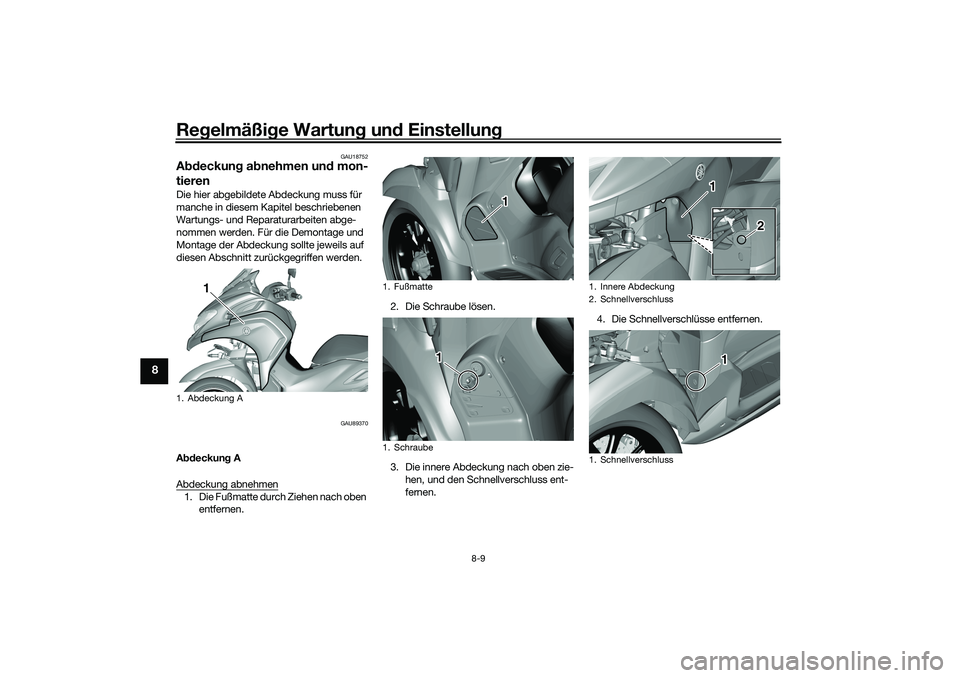

Regelmäßi ge Wartun g un d Einstellun g
8-9
8
GAU18752
Abdeckun g a bnehmen un d mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU89370
A bdeckun g A
Abdeckung abnehmen1. Die Fußmatte durch Ziehen nach oben entfernen. 2. Die Schraube lösen.
3. Die innere Abdeckung nach oben zie-
hen, und den Schnellverschluss ent-
fernen. 4. Die Schnellverschlüsse entfernen.1. Abdeckung A
1
1. Fußmatte
1. Schraube
1 1
1 1 1
1. Innere Abdeckung
2. Schnellverschluss
1. Schnellverschluss
1 1 1
2 2
1 1 1
UBEDG0G0.book Page 9 Monday, October 12, 2020 8:19 AM

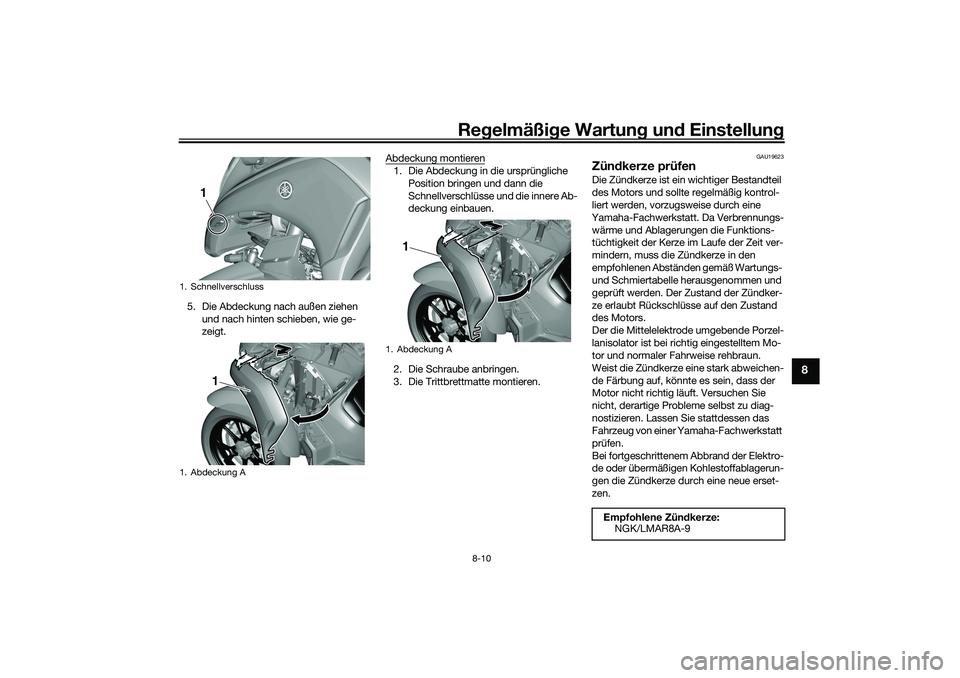

Regelmäßi ge Wartun g und Einstellun g
8-10
8
5. Die Abdeckung nach außen ziehen
und nach hinten schieben, wie ge-
zeigt. Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Position bringen und dann die
Schnellverschlüsse und die innere Ab-
deckung einbauen.
2. Die Schraube anbringen.
3. Die Trittbrettmatte montieren.
GAU19623
Zün dkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schnellverschluss
1. Abdeckung A
1
1
1. Abdeckung A
1
Empfohlene Zün dkerze:
NGK/LMAR8A-9
UBEDG0G0.book Page 10 Monday, October 12, 2020 8:19 AM

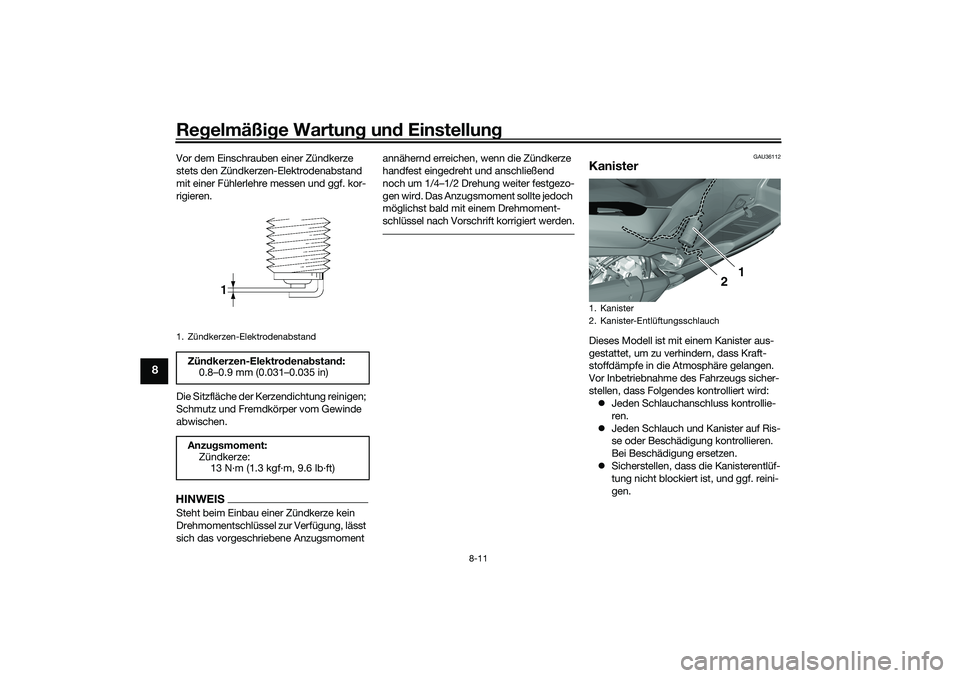

Regelmäßi ge Wartun g un d Einstellun g
8-11
8
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Kanister
2. Kanister-Entlüftungsschlauch
1
2
UBEDG0G0.book Page 11 Monday, October 12, 2020 8:19 AM

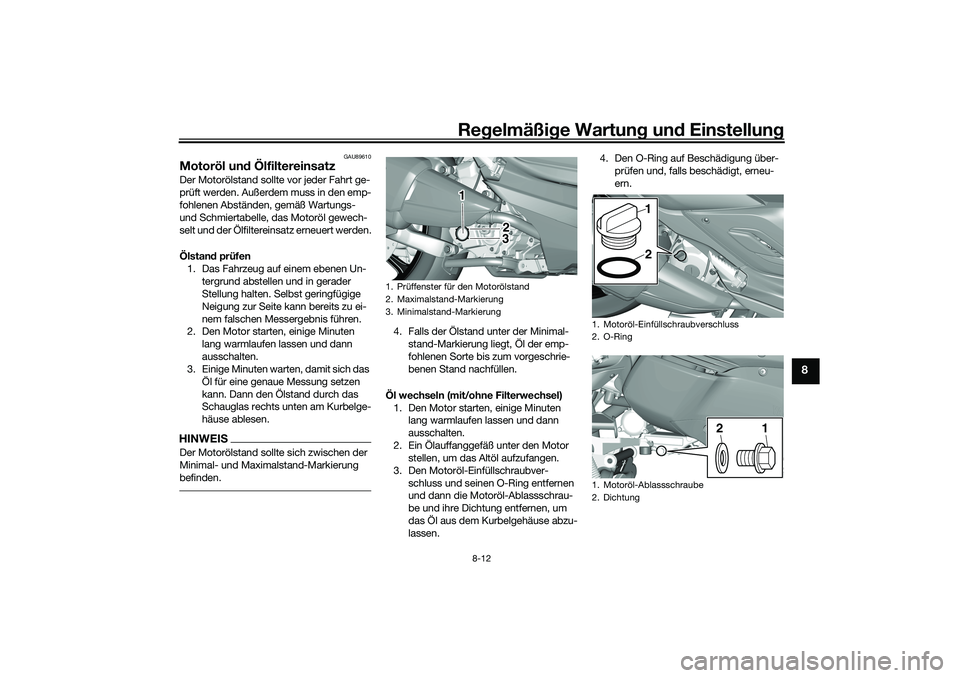

Regelmäßi ge Wartun g und Einstellun g
8-12
8
GAU89610
Motoröl un d ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl für eine genaue Messung setzen
kann. Dann den Ölstand durch das
Schauglas rechts unten am Kurbelge-
häuse ablesen.HINWEISDer Motorölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bi s zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
3. Den Motoröl-Einfüllschraubver- schluss und seinen O-Ring entfernen
und dann die Motoröl-Ablassschrau-
be und ihre Dichtung entfernen, um
das Öl aus dem Kurbelgehäuse abzu-
lassen. 4. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
1. Motoröl-Ablassschraube
2. Dichtung
1
2
1
2
UBEDG0G0.book Page 12 Monday, October 12, 2020 8:19 AM

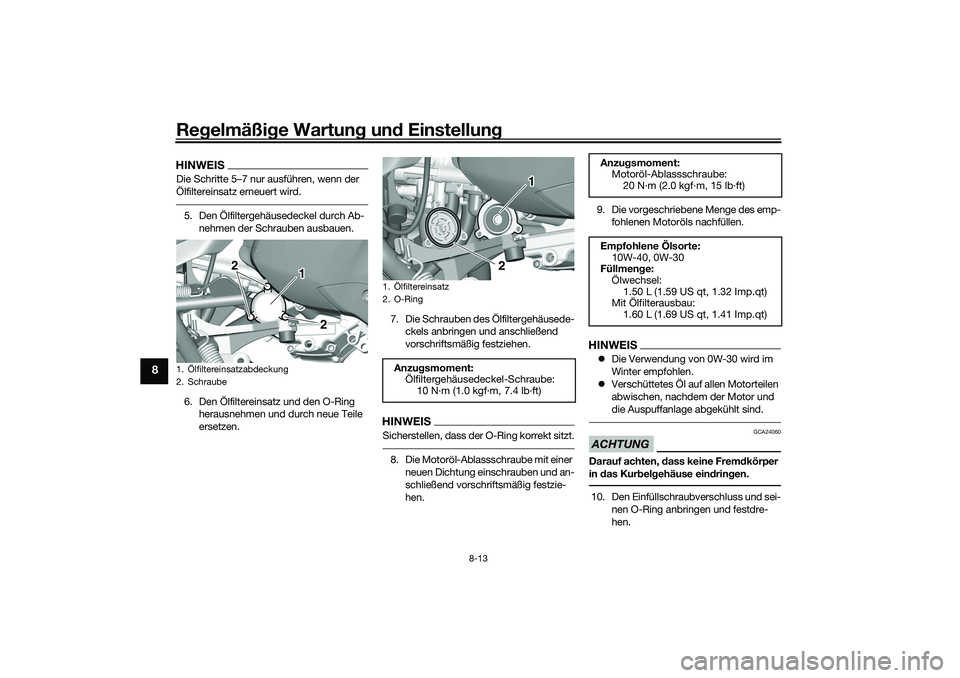

Regelmäßi ge Wartun g un d Einstellun g
8-13
8
HINWEISDie Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
6. Den Ölfiltereinsatz und den O-Ring herausnehmen und durch neue Teile
ersetzen. 7. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 9. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
HINWEISDie Verwendung von 0W-30 wird im
Winter empfohlen.
 Verschüttetes Öl auf allen Motorteilen
abwischen, nachdem der Motor und
die Auspuffanlage abgekühlt sind.ACHTUNG
GCA24060
Darauf achten, dass keine Frem dkörper
in das Kur bel gehäuse ein drin gen.10. Den Einfüllschraubverschluss und sei-
nen O-Ring anbringen und festdre-
hen.
1. Ölfiltereinsatzabdeckung
2. Schraube
1
2
2
1. Ölfiltereinsatz
2. O-RingAnzu gsmoment:
Ölfiltergehäusedeckel-Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Anzu gsmoment:
Motoröl-Ablassschraube:
20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Ölsorte: 10W-40, 0W-30
Füllmen ge:
Ölwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Ölfilterausbau: 1.60 L (1.69 US qt, 1.41 Imp.qt)
