2021 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
8-30
8
GAU84950

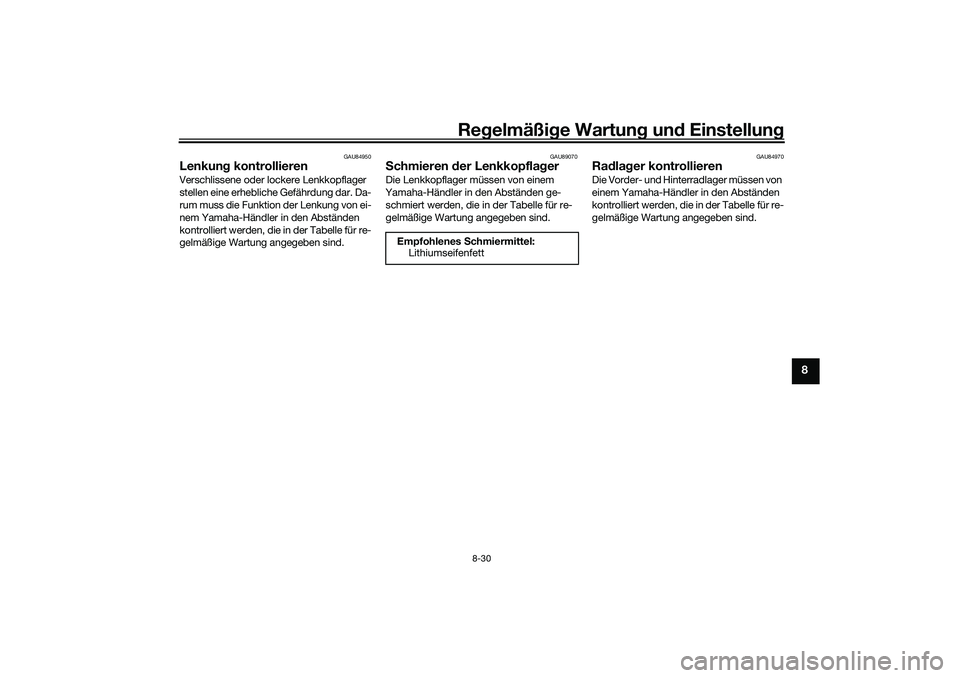

Lenkung kontrollierenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss die Funktion der Lenkung von ei-
nem Yamaha-Händler in den Abständen
kontrolliert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
GAU89070
S chmieren der Lenkkopfla gerDie Lenkkopflager müssen von einem
Yamaha-Händler in den Abständen ge-
schmiert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
GAU84970
Ra dla ger kontrollierenDie Vorder- und Hinterradlager müssen von
einem Yamaha-Händler in den Abständen
kontrolliert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBEDG0G0.book Page 30 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-31
8
GAU60691

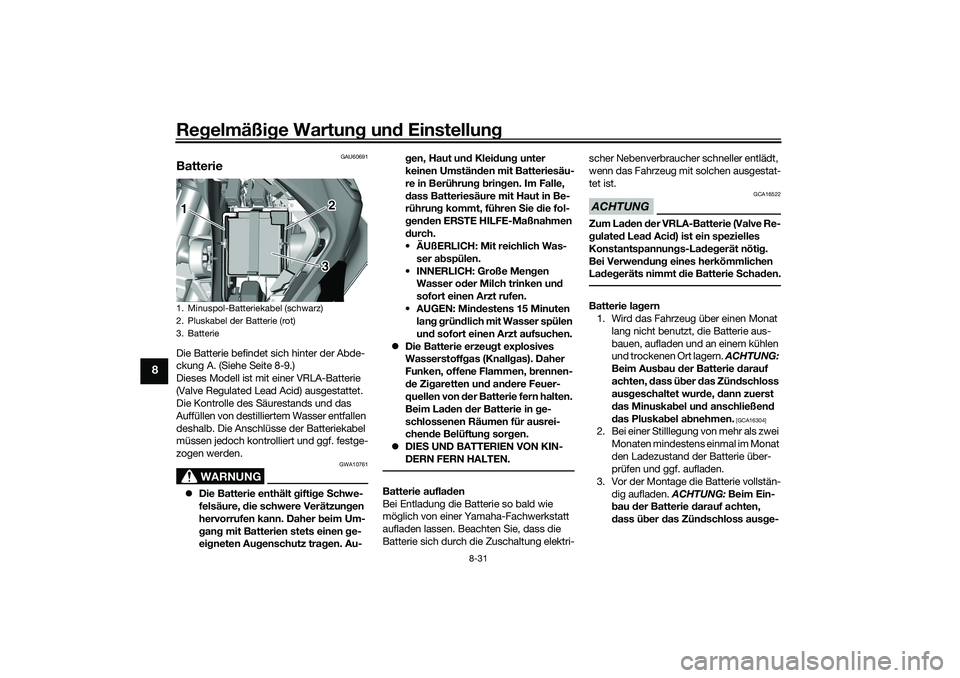

BatterieDie Batterie befindet sich hinter der Abde-
ckung A. (Siehe Seite 8-9.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z i
g a

retten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass ü ber das Zün dschloss
aus geschaltet wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass ü ber das Zün dschloss aus ge-
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie1 2
3
UBEDG0G0.book Page 31 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g und Einstellun g
8-32
8
schaltet wurd e, dann zuerst das
Pluskab el und anschließen d d as
Minuska bel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU89081

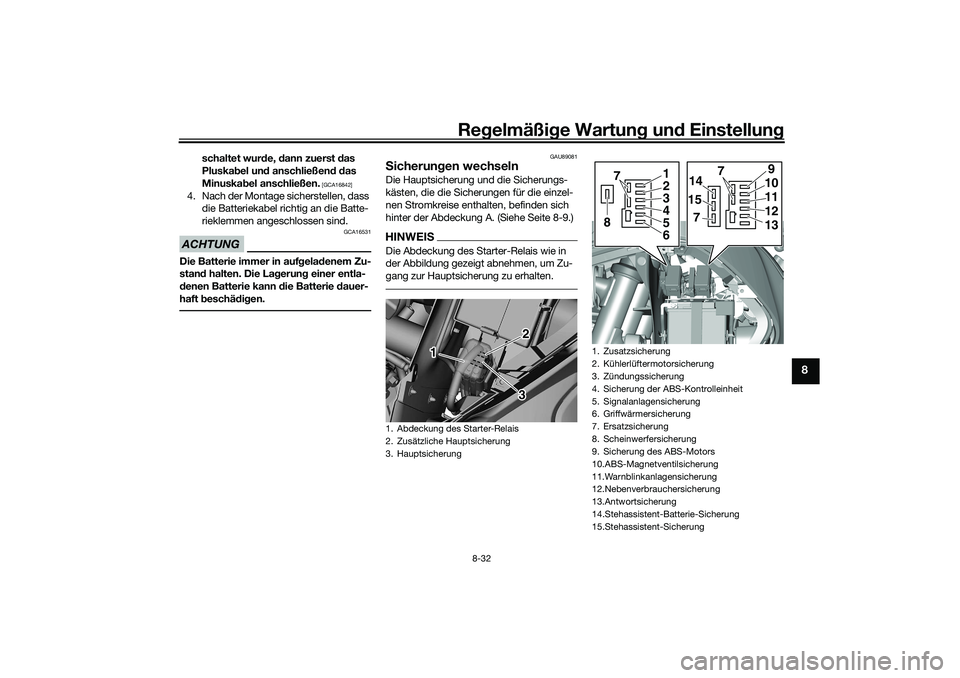

S icherun gen wechselnDie Hauptsicherung und die Sicherungs-
kästen, die die Sicherungen für die einzel-
nen Stromkreise enthalten, befinden sich
hinter der Abdeckung A. (Siehe Seite 8-9.)HINWEISDie Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.1. Abdeckung des Starter-Relais
2. Zusätzliche Hauptsicherung
3. Hauptsicherung
2 2
3 2
3
1
1. Zusatzsicherung
2. Kühlerlüftermotorsicherung
3. Zündungssicherung
4. Sicherung der ABS-Kontrolleinheit
5. Signalanlagensicherung
6. Griffwärmersicherung
7. Ersatzsicherung
8. Scheinwerfersicherung
9. Sicherung des ABS-Motors
10.ABS-Magnetventilsicherung
11.Warnblinkanlagensicherung
12.Nebenverbrauchersicherung
13.Antwortsicherung
14.Stehassistent-Batterie-Sicherung
15.Stehassistent-Sicherung
14157
910111213
7
123465
7
8
UBEDG0G0.book Page 32 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-33
8

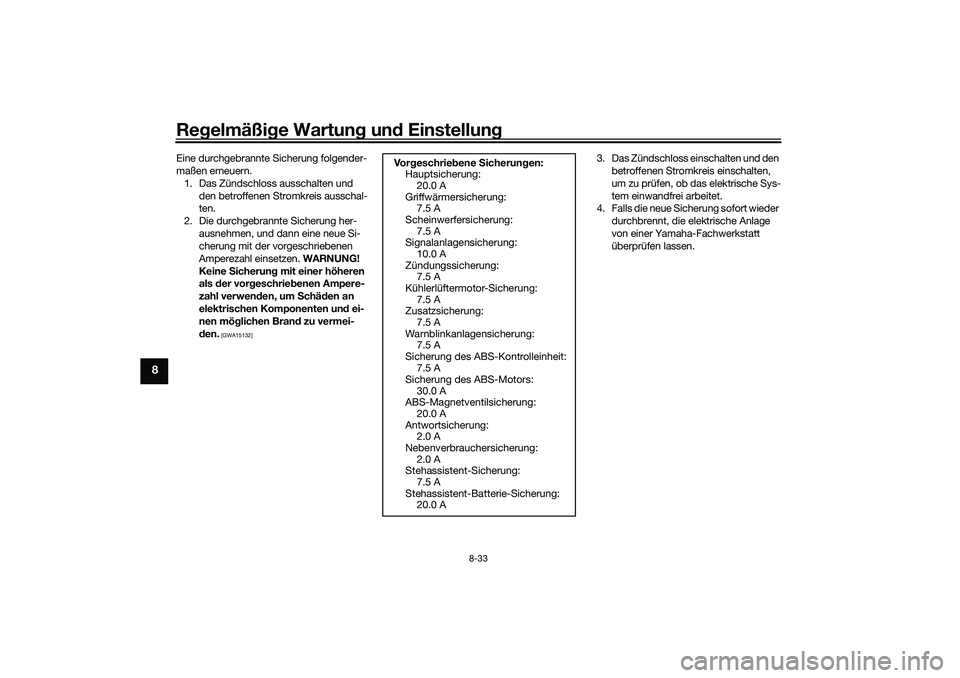

Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Das Zündschloss ausschalten und den betroffenen Stromkreis ausschal-
ten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Vo r
geschrie bene Sicherun gen:
Hauptsicherung:
20.0 A
Griffwärmersicherung: 7.5 A
Scheinwerfersicherung: 7.5 A
Signalanlagensicherung:
10.0 A
Zündungssicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 7.5 A
Zusatzsicherung:
7.5 A
Warnblinkanlagensicherung: 7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 20.0 A
Antwortsicherung: 2.0 A
Nebenverbrauchersicherung:
2.0 A
Stehassistent-Sicherung: 7.5 A
Stehassistent-Batterie-Sicherung: 20.0 A
UBEDG0G0.book Page 33 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g und Einstellun g
8-34
8
GAUN2261

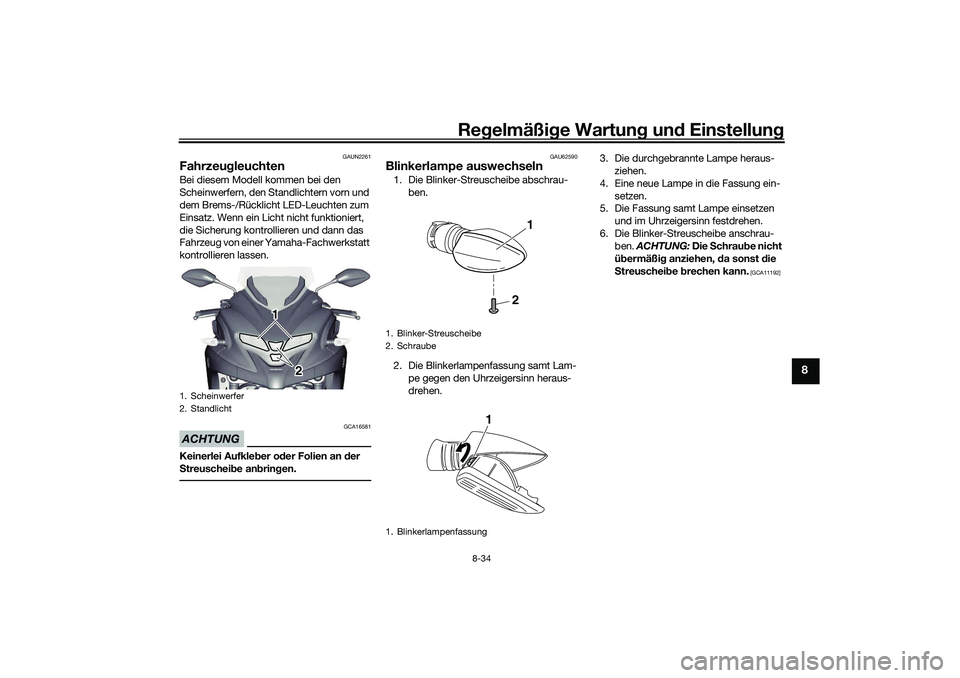

FahrzeugleuchtenBei diesem Modell kommen bei den
Scheinwerfern, den Standlichtern vorn und
dem Brems-/Rücklicht LED-Leuchten zum
Einsatz. Wenn ein Licht nicht funktioniert,
die Sicherung kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.ACHTUNG
GCA16581
Keinerlei Aufkle ber od er Folien an der
S treuschei be an brin gen.
GAU62590
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die Blinkerlampenfassung samt Lam- pe gegen den Uhrzeigersinn heraus-
drehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die Blinker-Streuscheibe anschrau- ben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192]
1. Scheinwerfer
2. Standlicht
1 1 1
2 2
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampenfassung
2
1
1
UBEDG0G0.book Page 34 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-35
8
GAU89380

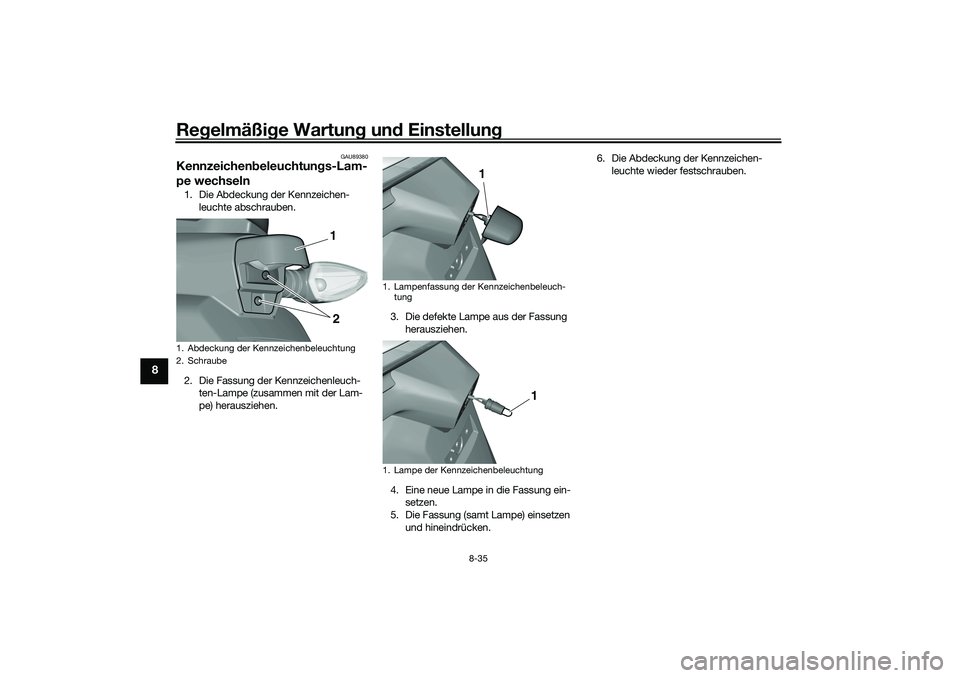

Kennzeichen beleuchtun gs-Lam-
pe wechseln1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen. 3. Die defekte Lampe aus der Fassung
herausziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen und hineindrücken. 6. Die Abdeckung der Kennzeichen-
leuchte wieder festschrauben.1. Abdeckung der Kennzeichenbeleuchtung
2. Schraube
2
1
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
1
1
UBEDG0G0.book Page 35 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g und Einstellun g
8-36
8
GAU60701

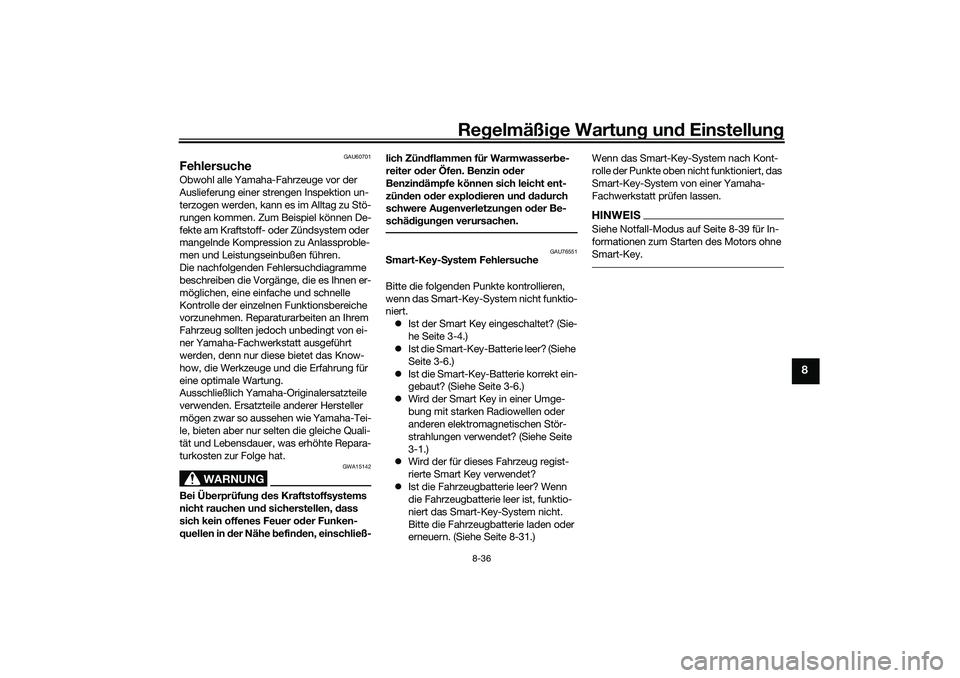

FehlersucheObwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedo ch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU76551
Smart-Key- System Fehlersuche
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-4.)
 Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
 Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 8-31.) Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEISSiehe Notfall-Modus auf Seite 8-39 für In-
formationen zum Starten des Motors ohne
Smart-Key.
UBEDG0G0.book Page 36 Monday, October 12, 2020 8:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-37
8
GAU86350

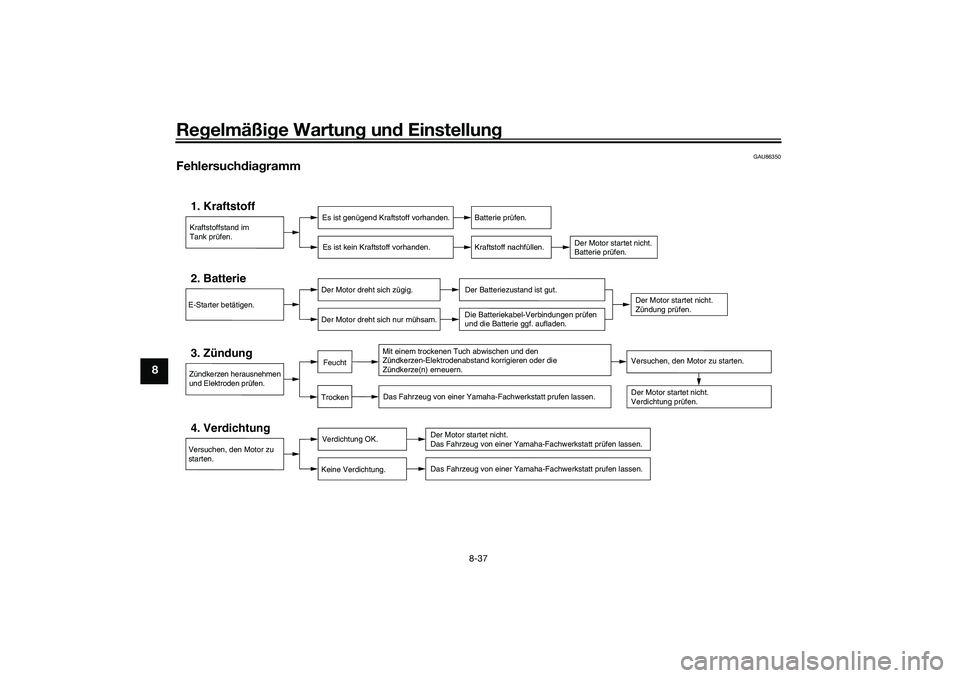

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBEDG0G0.book Page 37 Monday, October 12, 2020 8:19 AM
