Funktionen der Instru mente un d Be dienun gselemente
3-10
3
→ AVE_ _._ km/L oder AVE_ _._ L/100 km
oder AVE_ _._ MPG → _ _ °C → Air_ _ °C →
ODOHINWEIS Den unteren Einstellknopf drücken,
um in umgekehrter Reihenfolge durch
die Anzeige zu wechseln.
 Die Anzeige wechselt zum Kraftstoff-
reserve-Kilometerzähler “TRIP F”,
wenn das letzte Segment des Kraft-
stoffmessers zu blinken beginnt.
 Zum Zurückstellen eines Kilometer-
zählers diesen durch Drücken des
oberen Einstellknopfes wählen. Wäh-
rend des Blinkens der Ziffern dann
den unteren Einstellknopf drücken, bis
zurückgestellt wurde.
 Wenn der Kraftstoffreserve-Kilome-
terzähler nicht manuell zurückgestellt
wird, wird er nach dem Tanken und
Fahren von 5 km (3 mi) automatisch
zurückgestellt und verschwindet aus
der Anzeige.Kraftstoffreserve-Kilometerzähler
Wenn der Kraftstoffstand niedrig wird, be-
ginnt das letzte Segment des Kraftstoff-
messers zu blinken. Der Kraftstoffreserve-
Kilometerzähler “TRIP F” erscheint auto-
matisch und die gefahrenen Kilometer wer- den dann ab diesem Punkt gezählt. In die-
sem Fall den oberen Einstellknopf drücken,
um die Anzeige in folgender Reihenfolge
umzuschalten:
TRIP F →
km/L oder L/100 km → AVE_ _._
km/L oder AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP CD → TRIP F
Für UK:
TRIP F → km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODO
→ TRIP 1 → TRIP 2 → TRIP CD → TRIP F
HINWEISDen unteren Einstellknopf drücken,
um in umgekehrter Reihenfolge durch
die Anzeige zu wechseln.
 Der Kraftstoffreserve-Kilometerzähler
kann manuell zurückgestellt werden,
oder er wird nach dem Tanken und
Fahren von 5 km (3 mi) automatisch
zurückgestellt und aus der Anzeige
ausgeblendet.
Rückwärtszähl-Kilometerzähler-Einstel-
lun gen
Zum Einstellen des Rückwärtszähl-Kilome-
terzählers diesen durch Drücken des obe-
ren Einstellknopfes auswählen. Wenn die
Einheiten nicht mehr blinken, den oberen
und unteren Einstellknopf gleichzeitig drü-
cken, bis die erste Ziffer zu blinken beginnt.
Ein kurzes Drücken des oberen Knopfes
schaltet die Einheit von “9” auf “0”. Den un-
teren Einstellknopf drücken, um die nächs-
te Ziffer auszuwählen. Diese nach dem glei-
chen Verfahren wie die erste Ziffer
einstellen. Den unteren Einstellknopf drü-
cken, um die letzte Ziffer auszuwählen und
nach dem gleichen Verfahren vorzugehen.
Den unteren Einstellknopf drücken, um den
Wert zu bestätigen.HINWEIS Der maximal mögliche Eingabewert
beträgt 900 km oder 600 mi.
 Der Rückwärtszähl-Kilometerzähler
startet, sobald mit dem Fahren be-
gonnen wird. Wenn das Rückwärts-
zählen “0” erreicht, wechselt die An-
zeige zum Rückwärtszähl-
Kilometerzähler “TRIP CD” und blinkt
10-mal.
UBEHGAG0.book Page 10 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-11
3
 Zum Zurückstellen des Rückwärts-
zähl-Kilometerzählers diesen wählen.
Während des Blinkens der Ziffern
dann den unteren Einstellknopf drü-
cken, bis zurückgestellt wurde.Momentaner Kraftstoffver brauch
Diese Funktion berechnet den Kraftstoff-
verbrauch unter den momentanen Fahrbe-
dingungen.
Die momentane Kraftstoffverbrauchsanzei-
ge kann bei Verwendung von Kilometern
entweder auf “km/L” oder auf “L/100 km”
eingestellt werden.
Zum Umschalten der Kraftstoffverbrauchs-
einheiten den oberen Einstellknopf drü-
cken, bis die Messeinheiten wechseln. Bei
Verwendung von Meilen ist die Kraftstoff-
verbrauchseinheit “MPG”. 
“km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
 “L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
 “MPG”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal unter den momenta-
nen Fahrbedingungen zurückgelegt
werden kann.
Zum Umschalten der Einstellungen für den
momentanen Kraftstoffverbrauch den lin-
ken Einstellknopf drücken und gedrückt
halten, bis die Anzeige wechselt.
HINWEISBei einer Geschwindigkeit von weniger als
20 km/h (12 mi/h) wird “_ _._” angezeigt.

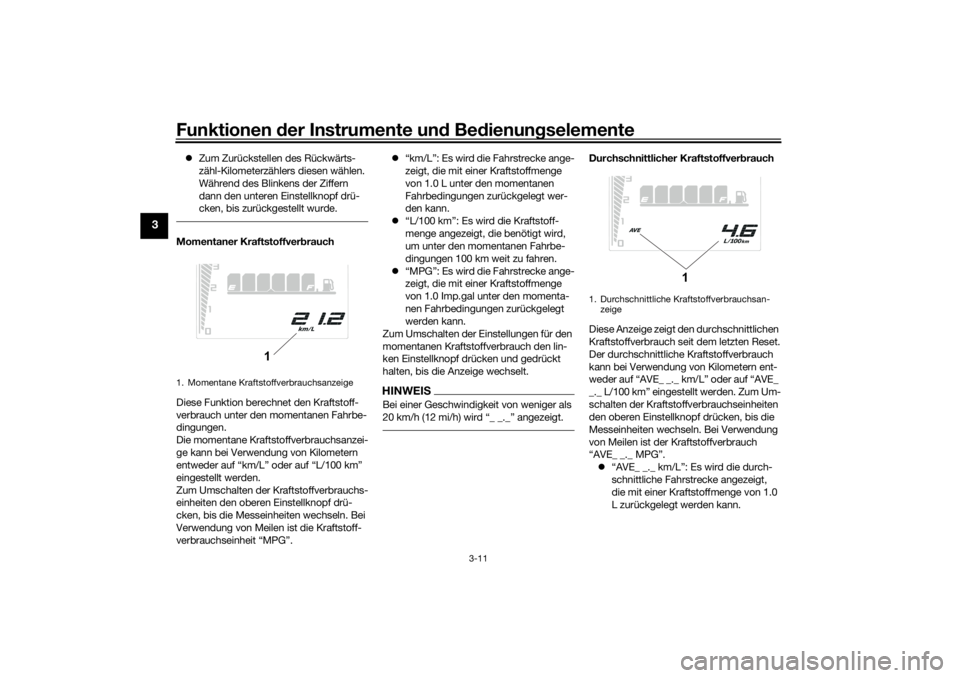

Durchschnittlicher Kraftstoffver brauch
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Der durchschnittliche Kraftstoffverbrauch
kann bei Verwendung von Kilometern ent-
weder auf “AVE_ _._ km/L” oder auf “AVE_
_._ L/100 km” eingestellt werden. Zum Um-
schalten der Kraftstoffverbrauchseinheiten
den oberen Einstellknopf drücken, bis die
Messeinheiten wechseln. Bei Verwendung
von Meilen ist der Kraftstoffverbrauch
“AVE_ _._ MPG”.  “AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
1. Momentane Kraftstoffverbrauchsanzeige
1
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
1
UBEHGAG0.book Page 11 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-12
3
 “AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.
 “AVE_ _._ MPG”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs diesen wählen. Wäh-
rend des Blinkens der Ziffern dann den un-
teren Einstellknopf drücken, bis zurückge-
stellt wurde.HINWEISNach dem Zurückstellen des durchschnitt-
lichen Kraftstoffverbrauchs wird für diese
Anzeige so lange “_ _._” angezeigt, bis das
Fahrzeug 1 km (0.6 mi) zurückgelegt hat.

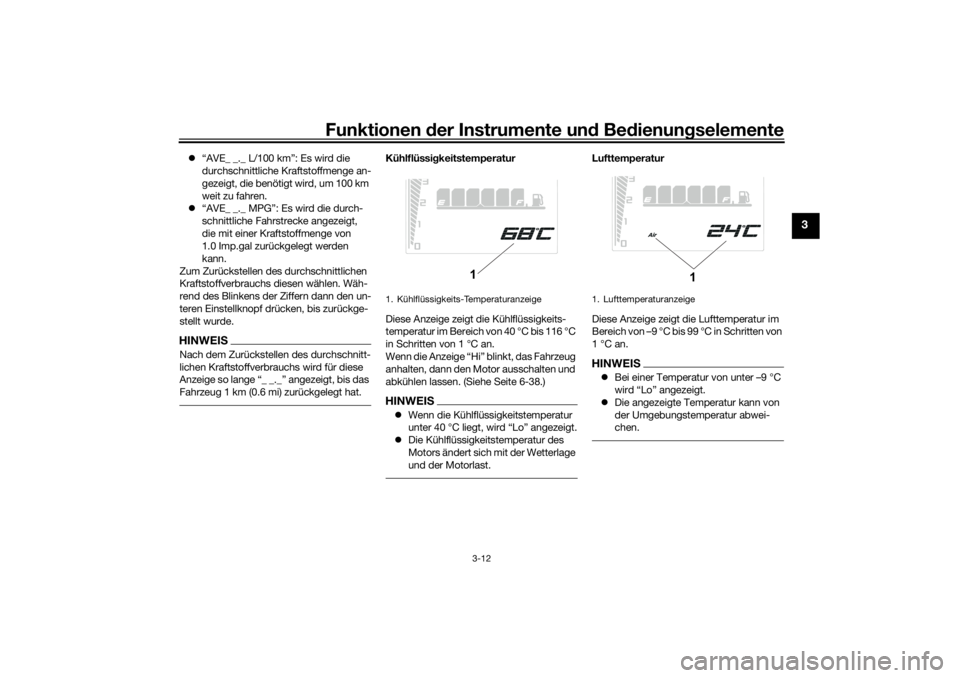

Kühlflüssi gkeitstemperatur
Diese Anzeige zeigt die Kühlflüssigkeits-
temperatur im Bereich von 40 °C bis 116 °C
in Schritten von 1 °C an.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-38.)HINWEIS Wenn die Kühlflüssigkeitstemperatur
unter 40 °C liegt, wird “Lo” angezeigt.
 Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlage
und der Motorlast.
Lufttemperatur
Diese Anzeige zeigt die Lufttemperatur im
Bereich von –9 °C bis 99 °C in Schritten von
1 °C an.HINWEISBei einer Temperatur von unter –9 °C
wird “Lo” angezeigt.
 Die angezeigte Temperatur kann von
der Umgebungstemperatur abwei-
chen.
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Lufttemperaturanzeige
1
UBEHGAG0.book Page 12 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-13
3
Helli gkeits-Kontrollmo dus
Die Helligkeitsstufe der Multifunktionsan-
zeige kann eingestellt werden.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Den oberen Einstellknopf drücken und halten.
3. Den Schlüssel auf “ON” drehen und den oberen Einstellknopf so lange ge-
drückt halten, bis die Anzeige in den
Helligkeitseinstellungsmodus wech-
selt.
4. Den unteren Einstellknopf drücken, um die Helligkeitsstufe einzustellen.
5. Den oberen Einstellknopf drücken, um
die ausgewählte Helligkeitsstufe zu
bestätigen, und dann den Helligkeits-
einstellungsmodus verlassen.
HINWEISDie Helligkeit kann in 6 Stufen eingestellt
werden.
GAU1234R

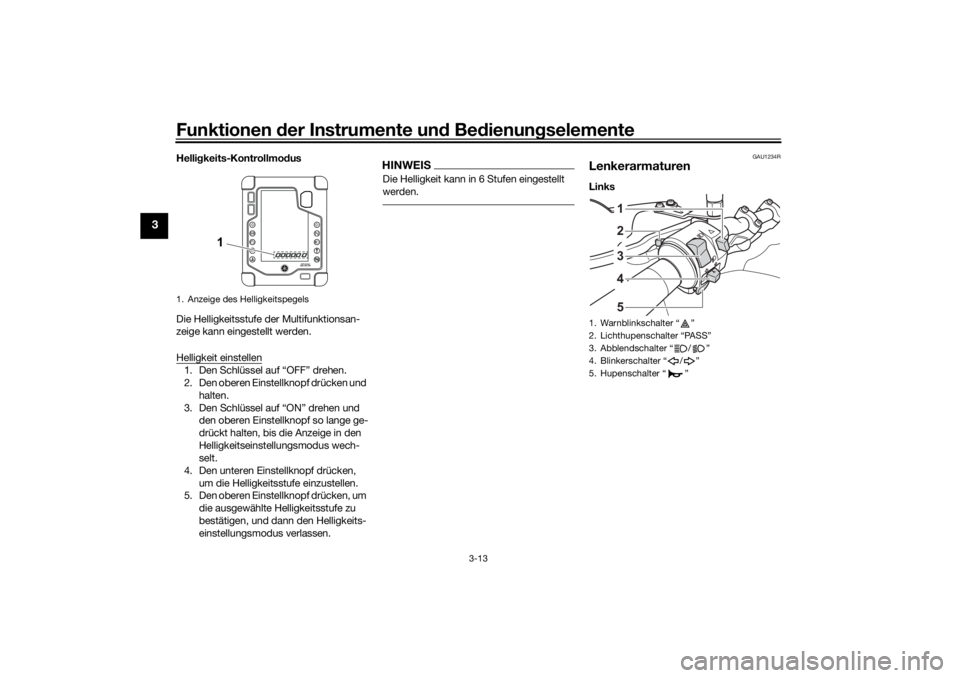

LenkerarmaturenLinks
1. Anzeige des Helligkeitspegels
1
1. Warnblinkschalter “ ”
2. Lichthupenschalter “PASS”
3. Abblendschalter “ / ”
4. Blinkerschalter “ / ”
5. Hupenschalter “ ”
34512
UBEHGAG0.book Page 13 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3
Rechts
GAU12362

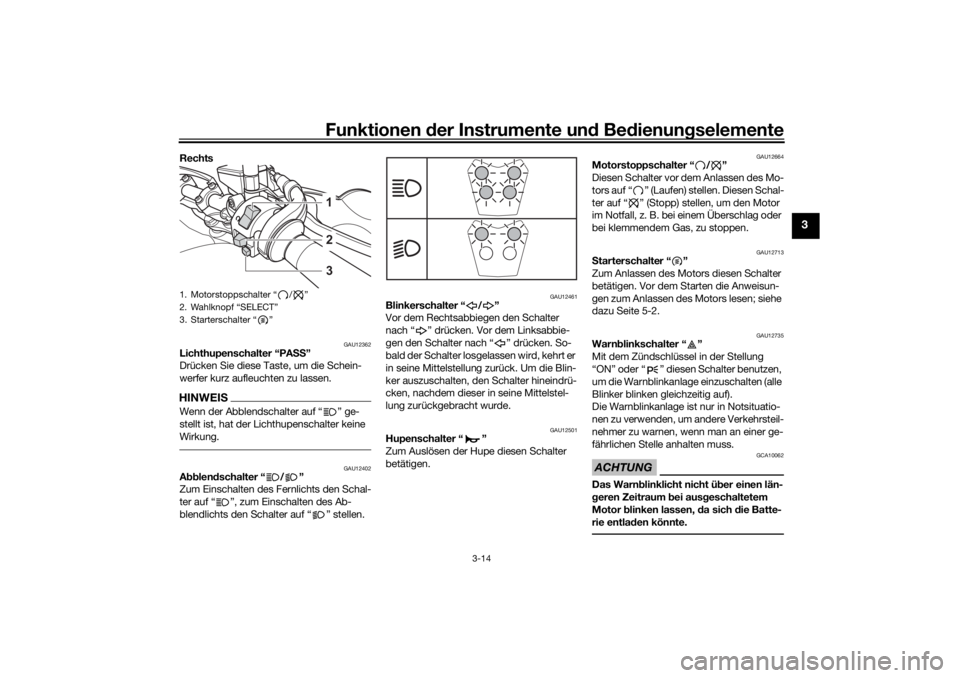

Lichthupenschalter “PA SS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
GAU12402
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12664
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” (Laufen) stellen. Diesen Schal-
ter auf “ ” (Stopp) stellen, um den Motor
im Notfall, z. B. bei einem Überschlag oder
bei klemmendem Gas, zu stoppen.
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-2.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Starterschalter “ ”
231
UBEHGAG0.book Page 14 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3
GAUM4090
Wahlknopf “ SELECT”
Dieser Schalter hat die gleichen Funktionen
wie der untere Einstellkopf der Multifunkti-
onsmesser-Einheit.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU12823

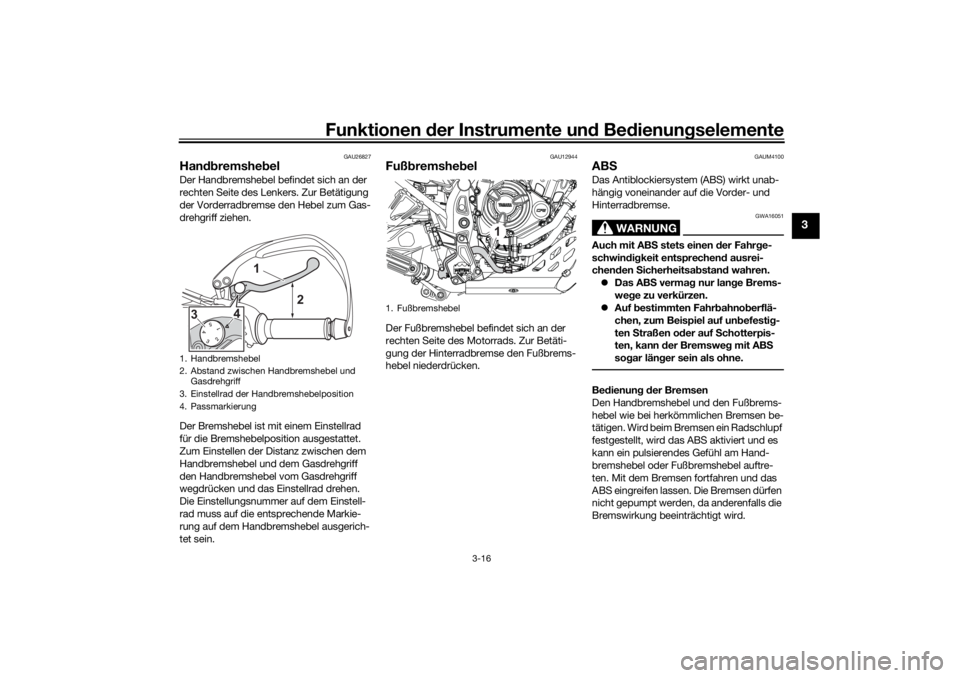

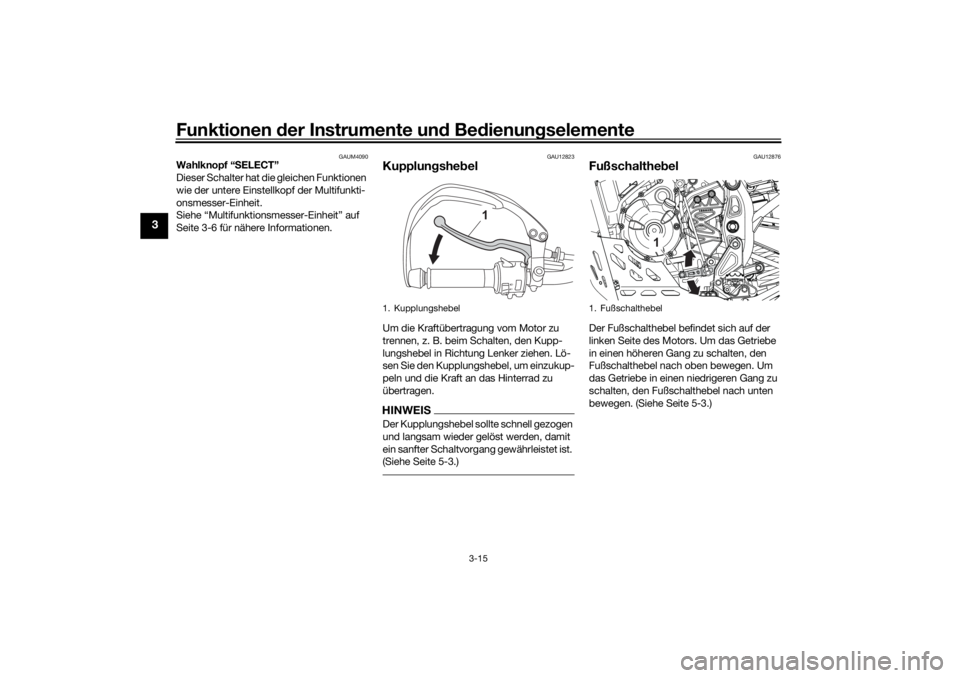

Kupplun gshe belUm die Kraftübertragung vom Motor zu
trennen, z. B. beim Schalten, den Kupp-
lungshebel in Richtung Lenker ziehen. Lö-
sen Sie den Kupplungshebel, um einzukup-
peln und die Kraft an das Hinterrad zu
übertragen.HINWEISDer Kupplungshebel sollte schnell gezogen
und langsam wieder gelöst werden, damit
ein sanfter Schaltvorgang gewährleistet ist.
(Siehe Seite 5-3.)
GAU12876
Fußschalthe belDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-3.)
1. Kupplungshebel
1
1. Fußschalthebel
1
UBEHGAG0.book Page 15 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-16
3
GAU26827
Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAUM4100
AB SDas Antiblockiersystem (ABS) wirkt unab-
hängig voneinander auf die Vorder- und
Hinterradbremse.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.Be dienun g d er Bremsen
Den Handbremshebel und den Fußbrems-
hebel wie bei herkömmlichen Bremsen be-
tätigen. Wird beim Bremsen ein Radschlupf
festgestellt, wird das ABS aktiviert und es
kann ein pulsierendes Gefühl am Hand-
bremshebel oder Fußbremshebel auftre-
ten. Mit dem Bremsen fortfahren und das
ABS eingreifen lassen. Die Bremsen dürfen
nicht gepumpt werden, da anderenfalls die
Bremswirkung beeinträchtigt wird.
1. Handbremshebel
2. Abstand zwischen Handbremshebel und Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. Passmarkierung
1
4
3
2
1. Fußbremshebel
1
UBEHGAG0.book Page 16 Tuesday, January 12, 2021 10:32 AM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3
 Das ABS führt zu Beginn einen Selbst-
test durch. Dabei kann ein Klickge-
räusch vom Hydraulikaggregat zu hö-
ren sein, und wenn der
Handbremshebel oder der Fußbrems-
hebel betätigt wird, kann eine Vibrati-
on zu spüren sein. Dies ist allerdings
keine Fehlfunktion.
 Die Bremsanlage greift auf herkömm-
liches Bremsen zurück, falls am ABS
eine Störung auftritt.ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
HINWEISBeim Fahren im Gelände kann das ABS de-
aktiviert werden. (Siehe Seite 3-9.)
WARNUNG
GWAM1050
Immer auf b efestigten Straßen fahren,
wenn das AB S ein geschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem AB S kann ille gal sein un d
Ihre Versicherun g außer Kraft setzen.
Das AB S nur d ann ausschalten, wenn
auf nicht b efestigtem Unter grun d g efah-
ren wir d.
GAUM1795
TankverschlussTankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel einführen und ihn dann 1/4 Drehung im Uhrzeigersinn drehen.
Die Verriegelung wird geöffnet und der
Tankverschluss kann abgenommen
werden.
Tankverschluss schließen 1. Den Tankverschluss mit eingeführtem
Schlüssel durch Druck in Position
montieren.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.

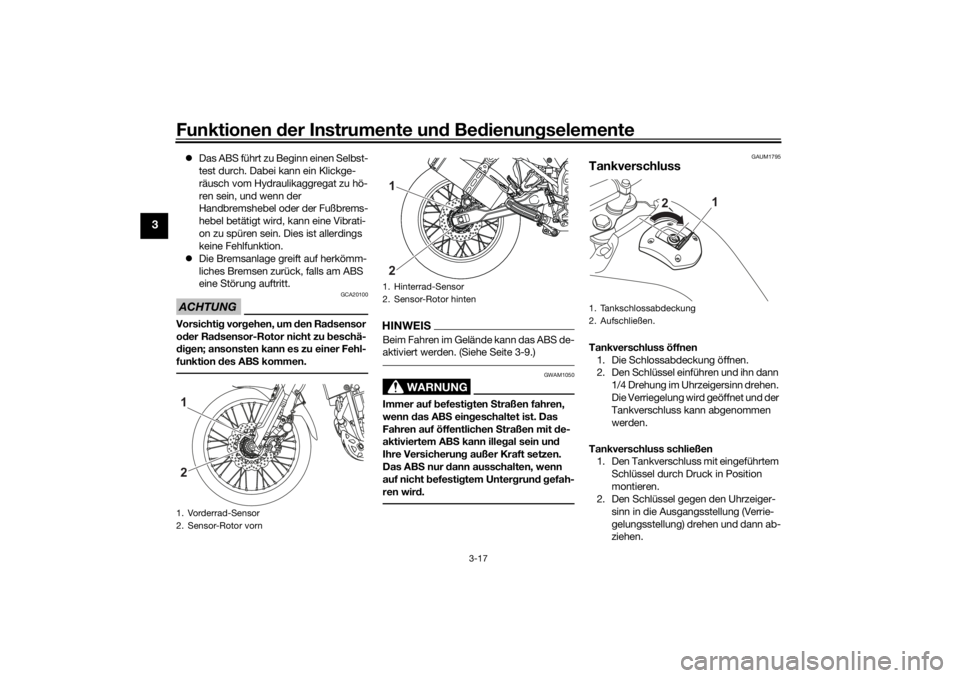

1. Vorderrad-Sensor
2. Sensor-Rotor vorn21
1. Hinterrad-Sensor
2. Sensor-Rotor hinten12
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UBEHGAG0.book Page 17 Tuesday, January 12, 2021 10:32 AM
