2021 YAMAHA KODIAK 450 Notices Demploi (in French)

11-3
11
Quantité:0.23 L (0.24 US qt, 0.20 Imp.qt) (YFM450FWBD)
0.35 L (0.37 US qt, 0.31 Imp.qt) (YFM450FWB)Quantité de liquide de refroidissement:Radiateur (circuit compris):1.32 L (1.40 US qt, 1.16 Imp.qt)
Vase d’expansion (jusqu’au repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humide
Grade de l’huile de filtre:
Huile pour élément de filtre à air en mousseCarburant:Carburant recommandé:Essence ordinaire sans plomb (essence-alcool (E10)
acceptée)
Octane de recherche minimum: 91
Capacité du réservoir:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve: 4.0 L (1.06 US gal, 0.88 Imp.gal)Boîtier d’injection:Repère d’identification:
BB51Bougie(s):Fabricant/modèle:NGK/DR7EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Transmission:Rapport de réduction primaire:1.000
Rapport de réduction secondaire:
7.944 (39/24 x 24/18 x 33/9)
Transmission finale: Arbre
Type d’embrayage: Humide, centrifuge, mâchoire
Type de boîte de vitesses:
TVC automatique avec marche arrière
Rapport de démultiplication: Rapport de transmission:
2.550–0.750 :1
Marche arrière: 1.706 (29/17)
Gamme basse: 2.813 (45/16)
Gamme haute:
1.652 (38/23)Pneu avant:Taille:AT25x8-12
Fabricant/modèle:
CHENG SHIN/CU905Pneu arrière:Taille:AT25x10-12
Fabricant/modèle:
CHENG SHIN/CU906
UBEY60F0.book Page 3 Friday, July 24, 2020 9:36 AM

11-4
11
Pression de gonflage (contrôlée les pneus froids):Sans chargement ou remorque :
Recommandée :
Avant :
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière : 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Minimum : Avant :32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière : 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Avec chargement ou remorque :
Recommandée : Avant :50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Arrière : 50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Minimum :
Avant :45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Arrière :
45.0 kPa (0.450 kgf/cm2, 6.5 psi) Roue avant:Taille de jante:12 x 6.0ATRoue arrière:Taille de jante:12 x 7.5AT
Frein avant:Type:Frein hydraulique à disqueFrein arrière:Type:Frein mécanique multidisque humideLiquide de frein:Liquide de frein spécifié:
DOT 4Suspension avant:Type:Double bras triangulaire
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique-à gaz
Débattement de roue: 171 mm (6.8 in)Suspension arrière:Type:Double bras triangulaire
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique-à gaz
Débattement de roue: 189 mm (7.4 in)Partie électrique:Tension du système électrique:
12 V
UBEY60F0.book Page 4 Friday, July 24, 2020 9:36 AM

11-5
11
Système d’allumage:TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTX20L-BS
Voltage, capacité: 12 V, 18.0 AhÉclairage:Phare:T19L, 30.0 W/30.0 W
Phare monté sur le guidon: T15H, 35.0 W/36.5 W (YFM450FWBD)
Stop/feu arrière:
21.0 W/5.0 W
Éclairage des instruments: LED
Témoin du point mort: LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement: LED
Témoin de transmission à quatre roues motrices: LED
Témoin d’alerte de panne du moteur:
LED Témoin de blocage du différentiel:
LED (YFM450FWBD)
Témoin d’alerte de direction assistée EPS: LED (YFM450FWBD)
Fusibles:Fusible principal:40.0 A
Fusible de phare: 15.0 A
Fusible des circuits de signalisation:
10.0 A
Fusible de l’allumage: 10.0 A
Fusible de prise pour accessoire CC: 10.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A (YFM450FWBD)
3.0 A (YFM450FWB)
Fusible du moteur du ventilateur: 20.0 A
Fusible du système EPS: 40.0 A (YFM450FWBD)
UBEY60F0.book Page 5 Friday, July 24, 2020 9:36 AM

11-6
11
FBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les
risques et dangers.
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.
UBEY60F0.book Page 6 Friday, July 24, 2020 9:36 AM

12-1
12
FBU26004
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU38690Étiquette de certification des émis-
sions (pour l’Europe)Ce moteur est conforme à la/aux réglementa-
tion(s) sur les engins mobiles non routiers (EMNR)
en vigueur au moment de la fabrication.
La réglementation EMNR limite les émissions de
particules et de gaz polluants des moteurs à com-
bustion interne d’engins mobiles non routiers.Votre moteur Yamaha a été conçu et testé pour un
mélange optimal de performances sans émissions
excessives. Par conséquent, ne pas essayer de
changer les spécifications du moteur ni de modi-
fier les systèmes d’admission, moteur ou
d’échappement.
ATTENTIONFCB03790La modification du moteur ou du système de
contrôle des émissions annule l’homologation
de type de ce moteur par l’Union Européenne.

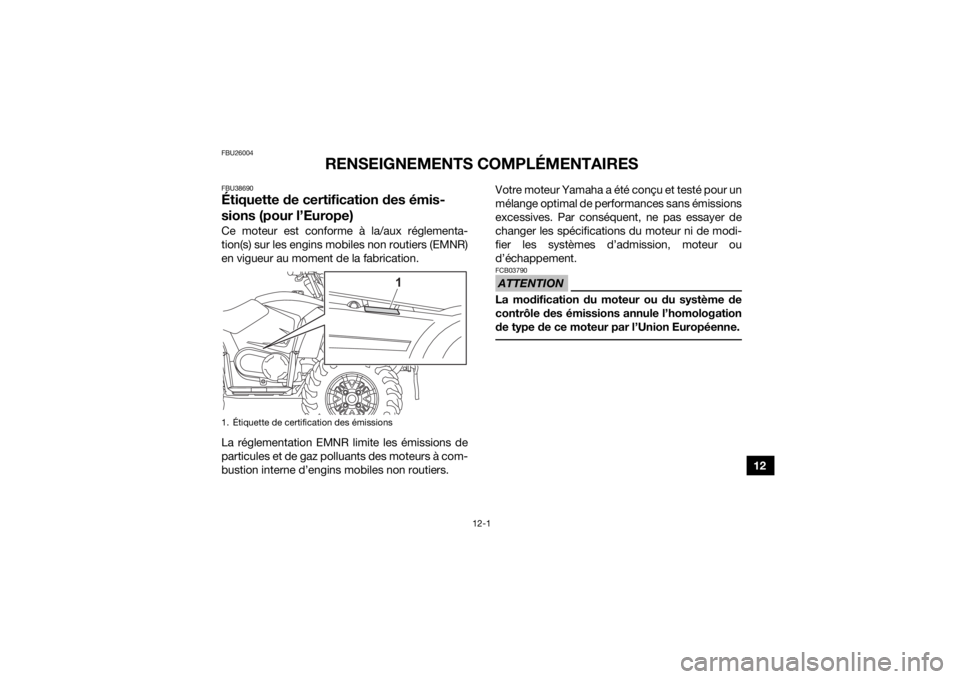

1. Étiquette de certification des émissions
1
UBEY60F0.book Page 1 Friday, July 24, 2020 9:36 AM

13-1
13
INDEX
AAccessoires et chargement ........................................... 7-6
Accessoires, prise CC .................................................. 5-26
Amortisseurs, réglage des éléments avant et arrière ... 5-23
Ampoule de feu arrière/stop, remplacement ............... 9-68
Ampoule de phare, remplacement ............................... 9-63
Arbre de direction, lubrification .................................... 9-56
Attache-remorque (modèles équipés) .......................... 5-25
Avertisseur ................................................................... 5-11BBagues de barre stabilisatrice, contrôle ...................... 9-55
Batterie ......................................................................... 9-57
Blocage du différentiel, témoin (modèles équipés) ........ 5-4
Bouchon du réservoir de carburant ............................. 5-18
Bougie, contrôle ........................................................... 9-17CCâbles, contrôle et lubrification ................................... 9-52
Caches, dépose et repose ........................................... 9-10
Caractéristiques ........................................................... 11-1
Carburant ............................................................. 5-19, 6-4
Commutateur de l’entraînement à quatre roues motrices (On-Command 4WD) .................................. 5-12
Commutateur du système d’entraînement
On-Command “4WD/LOCK” (modèles à blocage
du différentiel) ............................................................ 5-13
Commutateur du treuil ................................................. 5-11
Compartiment de rangement ....................................... 5-22
Conduite du VTT ............................................................ 8-1
Contacteur à clé ............................................................. 5-1 Contacteur d’éclairage ................................................. 5-10
Contacteurs à la poignée ............................................... 5-8
Contacteurs de feu stop .............................................. 9-52
Coupe-circuit du moteur .............................................. 5-10
Courroie trapézoïdale, bouchon de vidange
du carter .................................................................... 9-40
Courroie trapézoïdale, tube de vidange du conduit de refroidissement ..................................................... 9-39
DDémarrage du moteur .................................................... 7-1
Démarreur .................................................................... 5-10EEmplacement des éléments ........................................... 4-1
Emplacement des étiquettes ......................................... 2-1
Étiquette de certification des émissions
(pour l’Europe) ........................................................... 12-1
Étiquette de modèle ....................................................... 1-1FFaisceau de phare, réglage .......................................... 9-67
Filtre à air, nettoyage ................................................... 9-35
Frein arrière, levier et pédale ........................................ 5-17
Frein arrière, réglage du levier et de la pédale ............. 9-46
Frein avant, contrôle de la garde du levier ................... 9-45
Frein avant, levier ......................................................... 5-16
Freins ........................................................................... 9-42
Freins avant et arrière .................................................... 6-4
Fusibles, remplacement ............................................... 9-61GGarde du levier des gaz, réglage ................................. 9-41
UBEY60F0.book Page 1 Friday, July 24, 2020 9:36 AM

13-2
13
HHuile de couple conique arrière ..................................... 6-4
Huile de différentiel ........................................................ 6-4
Huile de différentiel, changement ................................ 9-28
Huile de transmission finale ......................................... 9-25
Huile moteur .................................................................. 6-4
Huile moteur et cartouche du filtre à huile ................... 9-20IInstruments, éclairage et commandes .......................... 6-8
Interrupteur d’annulation (modèles à blocage du différentiel) ............................................................ 5-11JJeu de soupapes ......................................................... 9-42
Joint de cardan de l’arbre de transmission,
lubrification ................................................................ 9-55LLevier des gaz .......................................................5-15, 6-5
Leviers de frein, contrôle et lubrification ...................... 9-53
Limiteur de vitesse ....................................................... 5-15
Liquide de frein, changement ...................................... 9-45
Liquide de refroidissement ...................................6-4, 9-31MManuels du propriétaire et trousse de réparation ......... 9-2NNettoyage .................................................................... 10-1
Niveau de liquide de frein, vérification ......................... 9-43
Numéro d’identification du véhicule .............................. 1-1
Numéros d’identification ................................................ 1-1PPannes, diagnostic ...................................................... 9-70
Pare-étincelles, nettoyage ........................................... 9-38 Pédale de frein, contrôle et lubrification ...................... 9-54
Pivots de fusée arrière, lubrification ............................ 9-56
Plaquettes de frein et disques de
friction, contrôle ..... 9-42
Pneus ............................................................................. 6-5
Porte-bagages arrière .................................................. 5-23
Porte-bagages avant ................................................... 5-22
RRangement .................................................................. 10-2
Rodage du moteur ......................................................... 7-5
Roue, dépose .............................................................. 9-68
Roue, montage ............................................................ 9-69
Roulements de moyeu de roue, contrôle .................... 9-54SSécurité .......................................................................... 3-1
Sélecteur de marche .................................................... 5-17
Sélecteur de marche et conduite en marche arrière ..... 7-2
Selle ............................................................................. 5-21
Soufflets d’essieu ........................................................ 9-51
Stationnement ............................................................... 7-5
Stationnement en pente ................................................ 7-6TTableau d’entretien, entretien général et graissage ...... 9-5
Tableau des entretiens, système antipollution .............. 9-3
Tableaux de dépistage des pannes ............................. 9-72
Témoin d’alerte de la température du liquide de refroidissement ............................................................ 5-2
Témoin d’alerte de panne du moteur ............................ 5-3
Témoin d’alerte EPS (modèles équipés) ........................ 5-3
Témoin de marche arrière .............................................. 5-2
Témoin de stationnement .............................................. 5-2
Témoin de transmission à quatre roues motrices ......... 5-4
Témoin du point mort .................................................... 5-2
UBEY60F0.book Page 2 Friday, July 24, 2020 9:36 AM

13-3
13
Témoins et témoins d’alerte ........................................... 5-1
Treuil ............................................................................ 5-25UUnité d’affichage ............................................................ 5-5VVisserie du châssis ......................................................... 6-8YYamalube ..................................................................... 9-25UBEY60F0.book Page 3 Friday, July 24, 2020 9:36 AM
