2021 TOYOTA RAV4 PLUG-IN HYBRID display

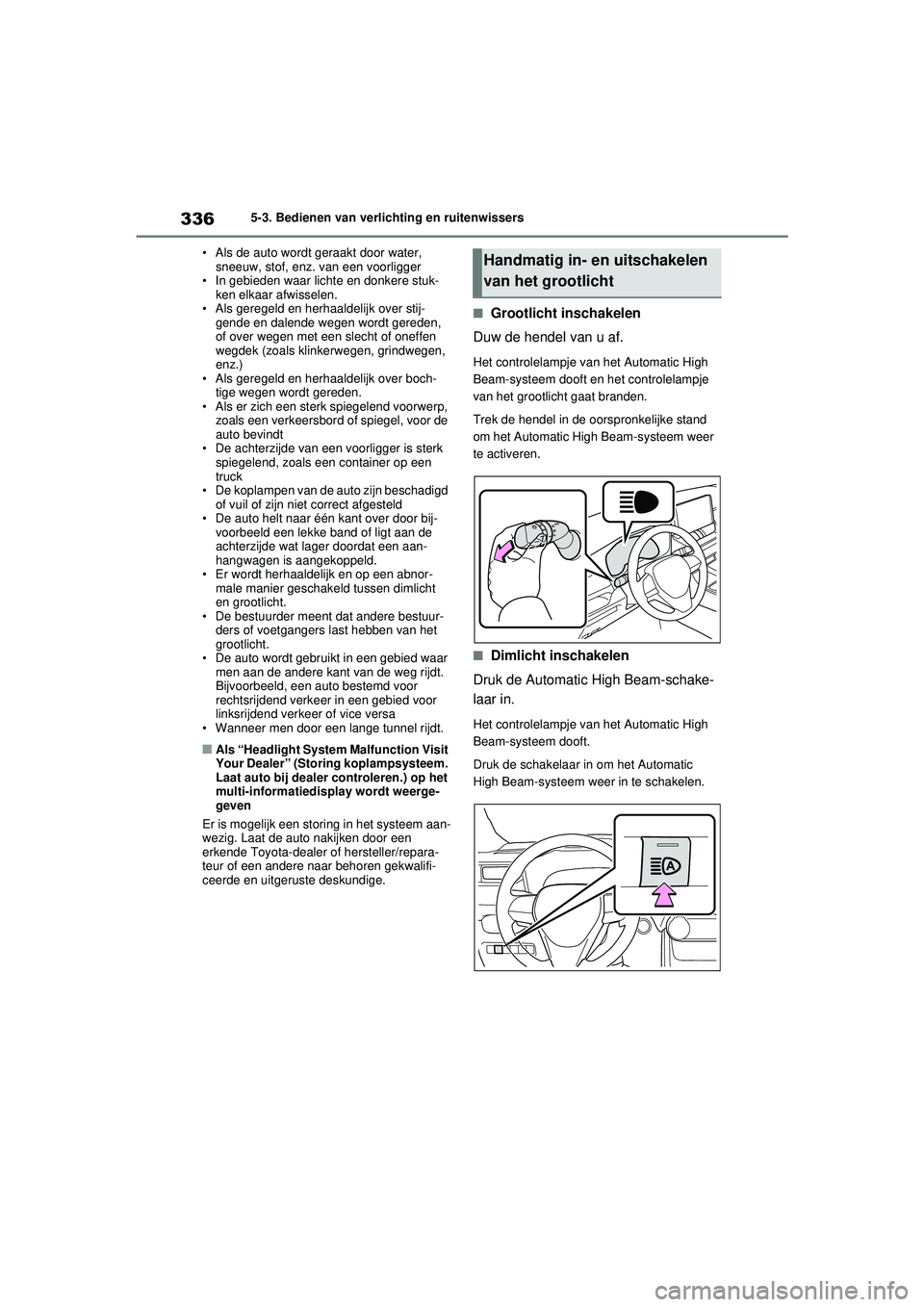

3365-3. Bedienen van verlichting en ruitenwissers
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaal delijk over stij-
gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een st erk spiegelend voorwerp,
zoals een verkeersbord of spiegel, voor de
auto bevindt
• De achterzijde van een voorligger is sterk spiegelend, zoals een container op een
truck
• De koplampen van de auto zijn beschadigd of vuil of zijn niet correct afgesteld
• De auto helt naar één kant over door bij- voorbeeld een lekke band of ligt aan de
achterzijde wat lager doordat een aan-
hangwagen is aangekoppeld.
• Er wordt herhaaldelijk en op een abnor- male manier geschakeld tussen dimlicht
en grootlicht.
• De bestuurder meent dat andere bestuur- ders of voetgangers last hebben van het
grootlicht.
• De auto wordt gebruikt in een gebied waar men aan de andere kant van de weg rijdt.
Bijvoorbeeld, een auto bestemd voor
rechtsrijdend verkeer in een gebied voor
linksrijdend verkeer of vice versa
• Wanneer men door een lange tunnel rijdt.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing koplampsysteem.
Laat auto bij dealer controleren.) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Grootlicht inschakelen
Duw de hendel van u af.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Trek de hendel in de oorspronkelijke stand
om het Automatic High Beam-systeem weer
te activeren.
■Dimlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 336 Wednesday, February 3, 2021 2:42 PM

353
5
5-5. Gebruik van de ondersteunende systemen
Rijden

Voor auto's die in Oekraïne zijn verkocht
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de t abel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
SituatieHandelingen
Als het gedeelte rondom een sensor bedekt is
met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenMaak om het gedeelte van de voorruit voor de
camera voor te reinigen gebruik van de ruiten-
wissers of de voorruitverwarming van het air-
conditioningsysteem ( Blz. 453).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 353 Wednesday, February 3, 2021 2:42 PM

355
5
5-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren:

Voertuigen
 Fietsers
 Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-informatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Brake-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsen-
sor en een camera voor om objec-
ten ( Blz. 355) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een fron-
tale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en
wordt de potentiële remdruk ver-
hoogd om de bestuurder te helpen
een aanrijding te voorkomen.
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
met een object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden
gewijzigd. ( Blz. 357)
Signaleerbare objecten
Systeemfuncties
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 355 Wednesday, February 3, 2021 2:42 PM

357
5
5-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
het scherm ( Blz. 186) van het
multi-informatiedisplay.
Het systeem wordt automatisch ingescha-
keld telkens wanneer het contact AAN wordt
gezet.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via het
scherm ( Blz. 186) van het multi-
informatiedisplay.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1 Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
WAARSCHUWING
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 357 Wednesday, February 3, 2021 2:42 PM

361
5
5-5. Gebruik van de ondersteunende systemen
Rijden
• Als de voorligger een kinderfiets, een fiets
met bepakking, een fiets met iemand ach-
terop of een fiets met een bijzondere vorm
(fiets met een kinderzitje, tandem, enz.) is
• Als een voetganger of de rijhoogte van een fietser korter is dan ongeveer 1 m of langer
is dan ongeveer 2 m
• Als een voetganger of fietser breed val- lende kleding (regenjas, lange rok, enz.)
draagt, waardoor zijn of haar silhouet
onduidelijk wordt
• Als een voetganger vooroverbuigt of gehurkt zit of een fietser vooroverbuigt
• Als een voetganger of fietser zich snel voortbeweegt
• Als een voetgangers een wandelwagentje, rolstoel, fiets of ander voertuig voortduwt
• Bij slecht weer zoal s bij hevige regen, mist,
sneeuw of een zandstorm
• Bij het rijden door stoom of rook
• Als er weinig omgevi ngslicht is, zoals tij-
dens de schemering, of 's nachts of in een
tunnel, waardoor een signaleerbaar object
bijna dezelfde kleur lijkt te hebben als zijn
omgeving
• Wanneer er wordt gereden op een plek waar de helderheid van het omgevingslicht
plotseling verandert, zoals bij het in- of uit-
rijden van een tunnel
• Nadat het hybridesysteem is gestart en de auto een poosje heeft stilgestaan
• Bij het afslaan naar links/rechts en gedu- rende een paar seconden na het afslaan
naar links/rechts
• Bij het rijden in een bocht en een paar seconden na het rijden in een bocht
• Wanneer uw auto slipt
• Als de voorzijde van de auto omhoog of omlaag staat
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd●In sommige situaties, zoals de onder-
staande, kan wellicht onvoldoende rem-
kracht worden gerealiseerd, waardoor het
systeem mogelijk niet goed werkt:
• Als de remmen niet op volle sterkte kun- nen werken, bijvoorbeeld wanneer de
onderdelen van het remsysteem extreem
koud, extreem heet of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden,
onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
■Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld
( Blz. 438), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat bran-
den en “VSC Turned OFF Pre-Collision
Brake System Unavailable” (VSC UIT.
PCS-rem niet beschik baar.) wordt weerge-
geven op het multi-informatiedisplay.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 361 Wednesday, February 3, 2021 2:42 PM

3645-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
( Blz. 368) en de voorligger van rij-
strook wisselt. (Uw auto volgt mogelijk
de voorligger en wisselt ook van rij-
strook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
(  Blz. 368) en de voorligger slingert.
(Mogelijk gaat uw auto dienovereen-
komstig ook slingeren en verlaat moge-
lijk de rijstrook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
(  Blz. 368) en de voorligger zijn rij-
strook verlaat. (Uw auto volgt mogelijk
de voorligger en verlaat mogelijk de rij-
strook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
(  Blz. 368) en de voorligger zeer dicht
op de rijstrookmarkering links/rechts
rijdt. (Uw auto volgt mogelijk de voorlig-
ger en verlaat mogelijk de rijstrook.)
●Er wordt gereden in een scherpe bocht.
●Er bevinden zich naast de weg objecten
die onterecht kunnen worden aangezien
voor witte (gele) lij nen (vangrails, reflec-
terende palen, enz.).
●Er wordt met de auto gereden op een
plaats waar de weg zich splitst, wegen
samenkomen, enz.
●Vanwege wegwerkzaamheden bevin-
den zich asfaltreparatiemarkeringen,
witte (gele) lijnen enz. op de weg.
●Er zijn schaduwen op de weg die paral-
lel lopen aan de witte (gele) lijnen of
deze bedekken.
●Er wordt met de auto gereden in een
gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of
op een kruising.
●De witte (gele) lijnen zijn onderbroken of
er zijn verhoogde rijstrookmarkeringen
of stenen aanwezig.
●De witte (gele) lijnen zijn niet of moeilijk
te zien door zand, enz.
●Er wordt met de auto gereden op een
wegdek dat nat is door regen, plassen,
enz.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 364 Wednesday, February 3, 2021 2:42 PM

365
5
5-5. Gebruik van de ondersteunende systemen
Rijden
■Lane Departure Alert-functie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, wordt een waarschuwing
weergegeven op het multi-informatie-
display en klinkt er een waarschuwings-
zoemer of trilt het stuurwiel om de
bestuurder te waarschuwen.
Wanneer de waarschuwingszoemer klinkt of
het stuurwiel trilt, controleer dan het gebied
rondom uw auto en stuur de auto voorzichtig
terug naar het midden van de rijstrook.
Auto's met BSM: Wanneer het systeem
vaststelt dat de auto de rijstrook dreigt te
verlaten en dat de kans op een aanrijding
met een inhalende auto in de naastgelegen
rijstrook groot is, treedt de Lane Departure
Alert in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
WAARSCHUWING
●De verkeerslijnen zijn geel (waardoor ze
mogelijk moeilijker te herkennen zijn
dan witte lijnen).
●De witte (gele) lijnen lopen over een
stoeprand, enz.
●Er wordt met de auto gereden op een
helder oppervlak, zoals beton.
●Als de rand van de weg niet duidelijk of
niet recht is.
●Er wordt met de auto gereden op een
oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
●Er wordt met de auto gereden in een
gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van
tunnels.
●Licht van de koplampen van een tegen-
ligger, de zon, enz. dringt de camera
binnen.
●Er wordt gereden op een helling.
●Er wordt gereden op een weg die naar
links of rechts helt of op een bochtige
weg.
●Er wordt gereden op een onverharde of
ongelijkmatige weg.
●De rijstrook is zeer smal of breed.
●De auto helt sterk over door het vervoe-
ren van zware bagage of door een
onjuiste bandenspanning.
●De afstand tot de voorligger is extreem
kort.
●De auto beweegt vaak op en neer ten
gevolge van de wegomstandigheden tij-
dens het rijden (slechte wegen of naden
in het wegdek).
●Wanneer u met uitgeschakelde koplam-
pen in een tunnel of in het donker rijdt of
wanneer een koplamp gedimd wordt
doordat het lampglas vuil of niet goed
uitgelijnd is.
●De auto heeft last van zijwind.
●De auto krijgt een windstoot door een
passerend voertuig op een naastgele-
gen rijstrook.
●De auto is net van rijstrook gewisseld of
een kruising overgestoken.
●Er worden banden gebruikt met ver-
schillende structuren of profielen of van
verschillende fabrikanten of merken.
●Er zijn winterbanden, enz. gemonteerd.
●Er wordt gereden met extreem hoge
snelheden
Functies die zijn opgenomen in
het LTA-systeem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 365 Wednesday, February 3, 2021 2:42 PM

3665-5. Gebruik van de ondersteunende systemen
■Stuurassistentiefunctie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, helpt het systeem voor zover
nodig om de auto in de rijstrook te hou-
den door kortstondig het stuurwiel licht
te bedienen.
Als het systeem signaleert dat het stuurwiel
een bepaalde periode niet bediend is of dat
het stuurwiel niet stevig wordt vastgehou-
den, wordt een waarschuwing weergegeven
op het multi-informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
Auto's met BSM: Wanneer het systeem
vaststelt dat de auto de rijstrook dreigt te
verlaten en dat de kans op een aanrijding
met een inhalende auto in de naastgelegen
rijstrook groot is, treedt de stuurassistentie-
functie in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
■Waarschuwingsfunctie slingeren
auto
Wanneer de auto in een rijstrook slin-
gert, klinkt er een zoemer en wordt er
een melding weergegeven op het multi-
informatiedisplay om de bestuurder te
waarschuwen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 366 Wednesday, February 3, 2021 2:42 PM
