2021 TOYOTA RAV4 PLUG-IN HYBRID display

3765-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert,
decelereert en stopt de auto auto-
matisch overeenkomstig de ver-
anderingen in snelheid van de
voorligger, zelfs wanneer het gas-
pedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( Blz. 379)
 Constante-snelheidsregelmodus
(Blz. 383)
Systeemonderdelen
A
B
C
A
B
C
D
E
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 376 Wednesday, February 3, 2021 2:42 PM

3805-5. Gebruik van de ondersteunende systemen
Het oordeel van het systeem met betrekking tot wat een rijstrook voor inhalen is, is mogelijk
alleen gebaseerd op de positie van het stuurwiel in de auto (bestuurder links of rechts) Als de
auto rijdt in een regio waar de rijstrook voor inhalen zich aan de andere kant bevindt dan waar
de auto normaal rijdt, accelereert de auto mogelijk wanneer de richtingaanwijzerschakelaar
wordt bediend in de tegengestelde richting van de ri jstrook voor inhalen (bijv. als de bestuur-
der normaal rijdt in een regio waar de rijstrook voor inhalen zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar de rijstrook voor inhalen zich links bevindt, accelereert de
auto mogelijk als de richtingaanwij zer rechts wordt ingeschakeld).
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de ingestelde snel-
heid
Het systeem verhoogt de snelheid totdat de inges telde snelheid bereikt wordt. Het systeem
schakelt vervolgens weer over op het rijden met constante snelheid.
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic Radar
Cruise Control gaat branden en er wordt een
melding weergegeven op het multi-informa-
tiedisplay. Druk nogmaals op de schakelaar
om de cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar gedu-
rende ten minste 1,5 seconden ingedrukt
wordt gehouden, schakelt het systeem over
op de constante-snelheidsregelmodus.
( Blz. 383)
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
C
Instellen van de rijsnelheid
(afstandsregelmodus)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 380 Wednesday, February 3, 2021 2:42 PM

3845-5. Gebruik van de ondersteunende systemen
Wanneer deze functie is ingeschakeld
en het systeem in de afstandsregelmo-
dus (Blz. 379) werkt en een verkeers-
bord met een snelheidslimiet wordt
gesignaleerd, wordt de herkende snel-
heidslimiet weergegeven met een pijl
omhoog/omlaag. De ingestelde snel-
heid kan tot de herkende snelheidsli-
miet worden verhoogd/verlaagd door
de schakelaar +RES/-SET ingedrukt te
houden.
 Wanneer de op dat moment inge-
stelde snelheid lager is dan de her-
kende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschake-
len/uitschakelen via het scherm op
het multi-informatiedisplay. ( Blz. 186)
■De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden inge-
steld wanneer de rijsnelheid ongeveer 30
km/h of hoger is.
(Als de snelheid echter wordt ingesteld ter-
wijl de rijsnelheid lager is dan ongeveer 30
km/h, wordt de snelheid ingesteld op onge-
veer 30 km/h.)
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakel d, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Als de auto stopt tijdens rijden met de
volgregeling
●Door op de schakelaar +RES te drukken
terwijl de voorligger stopt, wordt, als de
voorligger begint te rijden, binnen onge-
veer 3 seconden nadat op de schakelaar is
gedrukt het rijden met de volgregeling her-
vat.
●Als de voorligger binnen 3 seconden nadat
uw auto is gestopt begint te rijden, wordt
het rijden met de volgregeling hervat.
Dynamic Radar Cruise Control
met Road Sign Assist
(auto's met RSA)Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist
(auto's met RSA)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 384 Wednesday, February 3, 2021 2:42 PM

385
5
5-5. Gebruik van de ondersteunende systemen
Rijden
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●De parkeerrem is geactiveerd.
●De auto wordt door het systeem stilgezet
op een steile helling.
●Als de auto door het systeem is stilgezet,
wordt het volgen van de voorligger in de
volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheidsgor- del.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stilge- staan.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschak eld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-functie is geactiveerd.
●De parkeerrem is geactiveerd. Als de constante-snel
heidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelij k niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( Blz. 375). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de i ngestelde snelheid
●Wanneer de herkende snel heidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( Blz. 353, 578)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 385 Wednesday, February 3, 2021 2:42 PM

3905-5. Gebruik van de ondersteunende systemen
1Als u op de uitschakeltoets drukt,
wordt de constante-snelheidsrege-
ling uitgeschakeld.
De snelheidsregeling wordt eveneens
onderbroken als het rempedaal wordt inge-
trapt.
2Door op de schakelaar +RES te
drukken wordt de constante-snel-
heidsregeling hervat.
Hervatten is mogelijk vanaf een rijsnelheid
hoger dan ongeveer 30 km/h.
■De cruise control kan worden gebruikt
als
●De selectiehendel in stand D staat.
●De rijsnelheid hoger is dan 30 km/h.
■Accelereren na het instellen van de rij-
snelheid
●Er kan normaal met de auto geaccelereerd
worden. Na de acceleratie gaat de auto
weer rijden met de ingestelde snelheid.
●De ingestelde snelheid kan zelfs worden
verhoogd zonder de cruise control uit te
schakelen door eerst naar de gewenste
snelheid te accelereren en vervolgens op
de schakelaar -SET te drukken om de
nieuwe snelheid in te stellen.
■Automatisch uitschakelen van de cruise
control
De snelheidsregeling door de cruise control
wordt in de volgende gevallen onderbroken:
●De werkelijke rijsnelheid zakt tot meer dan
16 km/h onder de geprogrammeerde rij-
snelheid.
●Werkelijke rijsnelheid is lager dan onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
■Als de waarschuwingsmelding voor de
cruise control op het multi-informatie-
display wordt weergegeven
Druk eenmaal op de cruise control-hoofd-
schakelaar om het systeem uit te schakelen
en druk vervolgens opnieuw op de schake-
laar om het systeem weer in te schakelen.
Als er geen snelheid kan worden geprogram-
meerd of de cruise control direct na het acti-
veren weer wordt uitgeschakeld, is er
mogelijk een defect in het cruise control-sys-
teem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitschakelen en hervatten
van de constante-
snelheidsregeling
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 390 Wednesday, February 3, 2021 2:42 PM

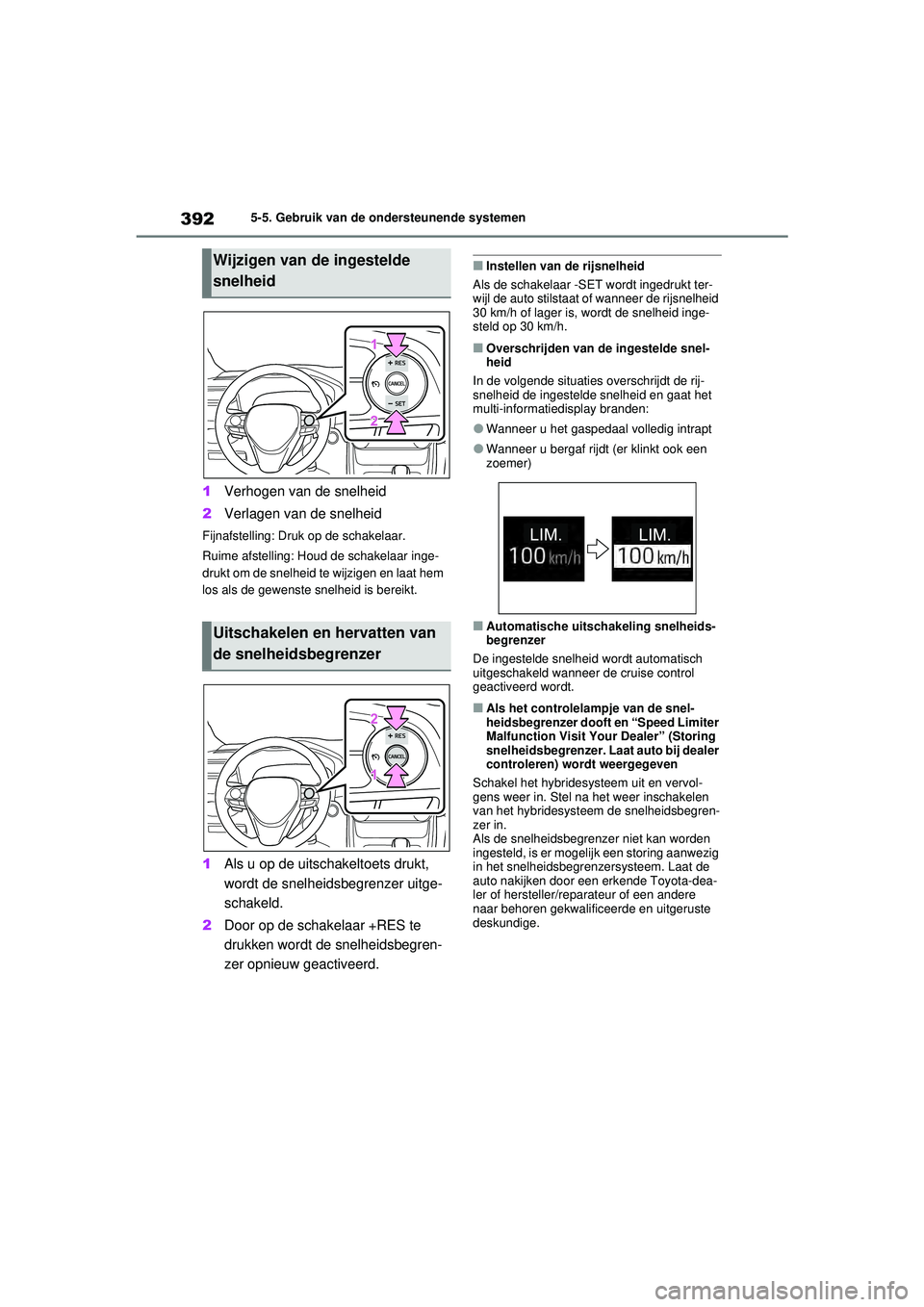

3925-5. Gebruik van de ondersteunende systemen
1Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar inge-
drukt om de snelheid te wijzigen en laat hem
los als de gewenste snelheid is bereikt.
1 Als u op de uitschakeltoets drukt,
wordt de snelheidsbegrenzer uitge-
schakeld.
2 Door op de schakelaar +RES te
drukken wordt de snelheidsbegren-
zer opnieuw geactiveerd.
■Instellen van de rijsnelheid
Als de schakelaar -SET wordt ingedrukt ter-
wijl de auto stilstaat of wanneer de rijsnelheid
30 km/h of lager is, wordt de snelheid inge-
steld op 30 km/h.
■Overschrijden van de ingestelde snel-
heid
In de volgende situaties overschrijdt de rij-
snelheid de ingestelde snelheid en gaat het
multi-informatiedisplay branden:
●Wanneer u het gaspedaal volledig intrapt
●Wanneer u bergaf rijdt (er klinkt ook een
zoemer)
■Automatische uitschakeling snelheids-
begrenzer
De ingestelde snelhei d wordt automatisch
uitgeschakeld wanneer de cruise control
geactiveerd wordt.
■Als het controlelampje van de snel-
heidsbegrenzer dooft en “Speed Limiter
Malfunction Visit Your Dealer” (Storing
snelheidsbegrenzer. Laat auto bij dealer
controleren) wordt weergegeven
Schakel het hybridesysteem uit en vervol-
gens weer in. Stel na het weer inschakelen
van het hybridesyst eem de snelheidsbegren-
zer in.
Als de snelheidsbegrenz er niet kan worden
ingesteld, is er mogeli jk een storing aanwezig
in het snelheidsbegrenzersysteem. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
Wijzigen van de ingestelde
snelheid
Uitschakelen en hervatten van
de snelheidsbegrenzer
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 392 Wednesday, February 3, 2021 2:42 PM

393
5
5-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA.
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Weergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
Blz. 411) voor de desbetref-
fende zijde weergegeven.
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem met 2 functies:
 De BSM-functie (Blind Spot Moni-
tor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achteruit-
rijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullende functie
die de bestuurder er attent op maakt dat er
zich een auto in de dode hoek van de bui-
tenspiegels bevindt of snel van achteren
nadert richting dode hoek. Vertrouw niet
alleen op de BSM-functie. De functie kan
niet beoordelen of u veilig van rijstrook
kunt wisselen. Wanneer u alleen op de
functie vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
■Waarschuwingen met betrekking tot
het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie ver-
trouwt, kan dit leiden tot een ongeval met
ernstig letsel tot gevolg.
Systeemonderdelen
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 393 Wednesday, February 3, 2021 2:42 PM

3945-5. Gebruik van de ondersteunende systemen
Controlelampje BSM OFF/controle-
lampje RCTA OFF
Wanneer de Blind Spot Monitor wordt uitge-
schakeld, gaat het controlelampje BSM OFF
branden.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer vanachter de achterstoel.
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( Blz. 186)
De BSM-functie/RCTA wordt automatisch
ingeschakeld telkens wanneer het contact
AAN wordt gezet.
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Blind Spot Monitor Unavaila-
ble.” (Blind Spot Monitor niet beschik-
baar) of “RCTA Unavailable” (RCTA niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk
op in de buurt rondom de sensor in de ach-
terbumper. ( Blz. 408)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken. Ook werkt mogelijk de sensor niet nor-
maal bij extreem warm of koud weer.
■Wanneer “Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Storing BSM.
Laat auto bij dealer controleren) of
“RCTA Malfunction Visit Your Dealer”
(Storing RCTA. Laat auto bij dealer con-
troleren) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( Blz. 186)
D
E
In-/uitschakelen van de
BSM-functie/RCTA
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 394 Wednesday, February 3, 2021 2:42 PM
