2021 TOYOTA RAV4 PLUG-IN HYBRID display

2844-4. Verstellen van het stuurwiel en de spiegels
■Schoonmaken van het spiegelop-
pervlak
Als het spiegeloppervlak vuil is, is het
beeld op het display mogelijk moeilijk te
zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek of een watten-
staafje.
■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
■De koelventilator
De digitale binnenspiegel is voorzien van een
koelventilator. Tijdens het gebruik van het
systeem kunnen geluiden hoorbaar zijn die
afkomstig zijn van de koelventilator.WAARSCHUWING
■Oorzaken van brand voorkomen
Als de bestuurder de digitale binnenspie-
gel blijft gebruiken terwijl er rook of een
brandlucht uit de spiegel komt, kan dit
brand tot gevolg hebben. Stop onmiddellijk
met het gebruik van het systeem en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Schoonmaken van de digitale
binnenspiegel
OPMERKING
■Voorkomen van storingen in de digi-
tale binnenspiegel
●Gebruik geen reinigingsmiddelen, zoals
thinner, wasbenzine of alcohol om de
spiegel te reinigen. Deze kunnen ervoor
zorgen dat het spiegeloppervlak ver-
kleurt, veroudert of beschadigd raakt.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
spiegel. Anders kan schade aan de
spiegel of brand het gevolg zijn.
●Verwijder, demonteer of wijzig de spie-
gel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatrege-
len in acht, anders werkt de digitale bin-
nenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onderwerp deze niet aan hevige schokken, omdat
dit de montagepositie en de hoek van
de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Zorg ervoor dat er geen organische oplosmiddelen, autowas, ruitenreiniger
en ruitencoating op de lens terechtko-
men. Verwijder dergelijke stoffen zo
snel mogelijk als dit gebeurt.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen en
kan er geen helder beeld meer worden
weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de achterruit aan-
brengt, doe dit dan niet op het gebied
voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het beeld
van de camera mogelijk niet goed weer-
gegeven.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 284 Wednesday, February 3, 2021 2:42 PM

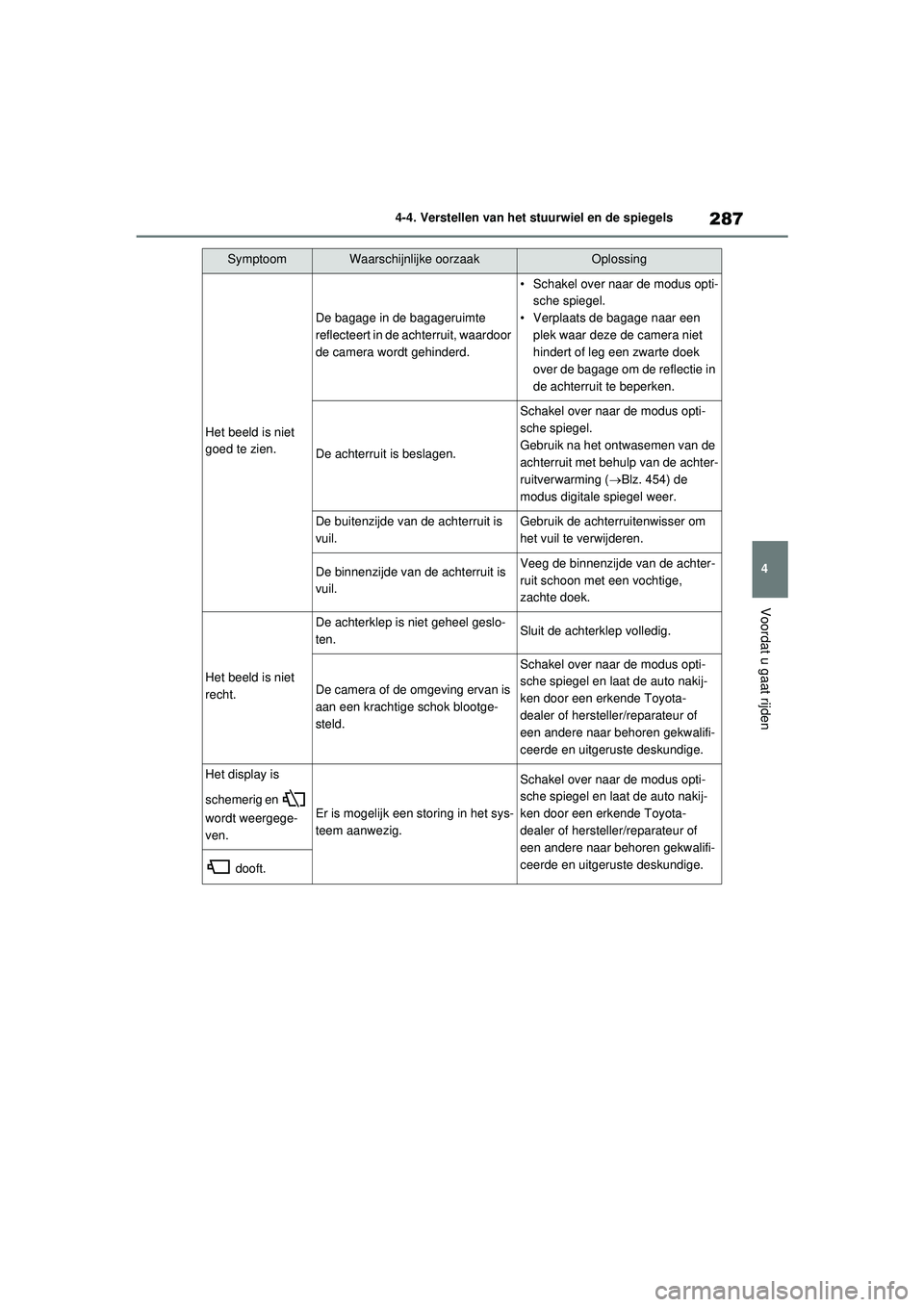

287
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Het beeld is niet
goed te zien.
De bagage in de bagageruimte
reflecteert in de achterruit, waardoor
de camera wordt gehinderd.
• Schakel over naar de modus opti-
sche spiegel.
• Verplaats de bagage naar een plek waar deze de camera niet
hindert of leg een zwarte doek
over de bagage om de reflectie in
de achterruit te beperken.
De achterruit is beslagen.
Schakel over naar de modus opti-
sche spiegel.
Gebruik na het ontwasemen van de
achterruit met behulp van de achter-
ruitverwarming ( Blz. 454) de
modus digitale spiegel weer.
De buitenzijde van de achterruit is
vuil.Gebruik de achterruitenwisser om
het vuil te verwijderen.
De binnenzijde van de achterruit is
vuil.Veeg de binnenzijde van de achter-
ruit schoon met een vochtige,
zachte doek.
Het beeld is niet
recht.
De achterklep is niet geheel geslo-
ten.Sluit de achterklep volledig.
De camera of de omgeving ervan is
aan een krachtige schok blootge-
steld.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Het display is
schemerig en
wordt weergege-
ven.
Er is mogelijk een st oring in het sys-
teem aanwezig.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 287 Wednesday, February 3, 2021 2:42 PM

2884-4. Verstellen van het stuurwiel en de spiegels
wordt weer-
gegeven.
De digitale binnenspiegel is extreem
warm.
(Het display wordt geleidelijk aan
schemeriger. Als de temperatuur
blijft stijgen, wordt de digitale bin-
nenspiegel uitgeschakeld.)
Het wordt aangeraden om de tem-
peratuur in het interieur terug te
brengen om de temperatuur van de
spiegel terug te brengen.
( verdwijnt wanneer de spiegel
afkoelt.)
Als niet verdwijnt, ook al is de
spiegel koud, laat dan de auto nakij-
ken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De hendel kan niet
goed worden
bediend.
De hendel is mogelijk defect.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(Houd de menutoets gedurende
ongeveer 10 seconden ingedrukt
om naar de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 288 Wednesday, February 3, 2021 2:42 PM

2924-5. Openen en sluiten van de ruiten en het schuifdak
Herhaal de procedure vanaf het begin als u
de schakelaar hebt losgelaten terwijl de zijruit
nog in beweging was.
Als de zijruit in de tegengestelde richting
beweegt en niet volledig kan worden geslo-
ten of geopend, laat dan de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Aan portierslot gekoppelde werking
elektrisch bedienbare ruiten
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de mechanische sleutel.
* (  Blz. 605)
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de afstandsbediening.
* ( Blz. 205)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en een elektrisch bedienbare ruit
wordt gesloten met de aan het portierslot
gekoppelde werking van de elektrisch
bedienbare ruit. ( Blz. 78)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Waarschuwingsfunctie elektrisch
bedienbare ruit open
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl de elek-
trisch bedienbare ruiten geopend zijn.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen:  Blz. 636)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er ernstig letsel ontstaan.
■Sluiten van de elektrisch bedienbare
ruiten
●De bestuurder is verantwoordelijk voor
de bediening van de elektrisch bedien-
bare ruiten, ook voor die van de passa-
giers. Laat, om onbedoelde bediening,
met name door kinderen, te voorkomen,
de elektrisch bedienbare ruiten niet door
kinderen bedienen. Het kan gebeuren
dat een lichaamsdeel van een kind of
een andere passagier klem komt te zit-
ten tussen de elektrisch bedienbare ruit.
Wanneer er een kind in de auto zit, ver-
dient het aanbeveling om de blokkeer-
schakelaar voor de ruitbediening te
gebruiken. ( Blz. 293)
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als de elek-
trisch bedienbare ruiten worden
bediend.
●Wanneer de elektrisch bedienbare rui-
ten worden bediend met de afstandsbe-
diening of mechanische sleutel, bedien
dan de elektrisch bedienbare ruit nadat
u hebt gecontroleerd of er geen risico is
dat een passagier met een lichaams-
deel bekneld kan raken tussen de zijruit.
Laat kinderen de elektrisch bedienbare
ruiten niet bedienen met de afstandsbe-
diening of mechanisc he sleutel. Het kan
gebeuren dat een lichaamsdeel van een
kind of een andere passagier klem komt
te zitten door het bedienen van de elek-
trisch bedienbare ruit.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 292 Wednesday, February 3, 2021 2:42 PM

2964-5. Openen en sluiten van de ruiten en het schuifdak
3 Schuif de schakelaar of
naar voren en houd de schakelaar vast.
Blijf dit gedurende ongeveer 10 secon-
den doen nadat het panoramadak of het
elektrisch bedienbare zonnescherm sluit
en weer opent. Het panoramadak en het
elektrisch bedienbare zonnescherm slui-
ten.
*
4Controleer of het panoramadak en het
elektrisch bedienbare zonnescherm vol-
ledig gesloten zijn en laat de schakelaar
los.
*: Als de schakelaar niet op het juiste
moment wordt losgelaten, moet de proce-
dure helemaal opnieuw worden uitge-
voerd.
Als het panoramadak of elektrisch bedien-
bare zonnescherm ook na het op de juiste
wijze uitvoeren van bovenstaande procedure
niet volledig sluit, laat dan uw auto controle-
ren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Waarschuwingsfunctie panoramadak
open
Een zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl het panora-
madak geopend is.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen:  Blz. 636)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Openen en sluiten van het elektrisch
bedienbare zonnescherm
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als het zon-
nescherm bediend wordt.
●Laat het zonnescherm niet bedienen
door kinderen. Het bekneld raken tus-
sen het frame en het zonnescherm kan
ernstig letsel veroorzaken.
■Openen van het panoramadak
●Laat geen van de inzittenden tijdens het
rijden zijn/haar hand of hoofd buiten de
auto uit steken.
●Ga niet op het panoramadak zitten.
■Openen en sluiten van het panorama-
dak
●De bestuurder is verantwoordelijk voor
het openen en sluiten van het panora-
madak.
Laat, om onbedoelde bediening, met
name door kinderen, te voorkomen, het
panoramadak niet door kinderen bedie-
nen. Het kan gebeuren dat een
lichaamsdeel van een kind of een
andere passagier klem komt te zitten
tussen het panoramadak.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 296 Wednesday, February 3, 2021 2:42 PM

301
5
5-1. Voordat u gaat rijden
Rijden
■Rijden in de regen
●Rijd voorzichtig als het regent, omdat het
zicht dan minder is, de ruiten beslagen
kunnen zijn en de weg glad kan zijn.
●Rijd extra voorzichtig wanneer het begint
te regenen, de weg kan dan immers bij-
zonder glad zijn.
●Matig uw snelheid bij het rijden in de
regen, tussen band en wegdek kan er zich
dan immers een waterfilm vormen die het
sturen en remmen kan bemoeilijken.
■Begeleiding milieubewust bedienen
gaspedaal (
Blz. 182)
Het is gemakkelijker om milieuvriendelijk te
rijden door te rijden overeenkomstig het dis-
play voor begeleiding milieubewust bedie-
nen gaspedaal. Ook kunt u door het gebruik
van de begeleiding milieubewust bedienen
gaspedaal uw “Eco Score” eenvoudig verho-
gen.
●Bij het wegrijden: Trap, terwijl u binnen het
bereik voor begeleiding milieubewust
bedienen gaspedaal blijft, het gaspedaal
geleidelijk in en accelereer tot aan de
gewenste snelheid. Wanneer wordt voor-
komen dat er overmatig wordt geaccele-
reerd, neemt de score van “Start” toe.
●Tijdens het rijden: Laat, nadat u de
gewenste snelheid hebt bereikt, het gaspe-
daal los en rijd met een constante snelheid
binnen het bereik voor begeleiding milieu-
bewust bedienen gaspedaal. Door de auto
binnen het bereik voor begeleiding milieu-
bewust bedienen gaspedaal te houden,
neemt de score van “Cruise” (constant)
toe.
●Bij het tot stilstand brengen van de auto:
Wanneer u bij het tot stilstand brengen van
de auto het gaspedaal eerder loslaat,
neemt de score voor “Stop” toe.
■Beperken van het vermogen van het
hybridesysteem (Brake Override-sys-
teem)
●Wanneer het gaspedaal en rempedaal
gelijktijdig worden ingetrapt, wordt het ver-
mogen van het hybridesysteem mogelijk
beperkt.
●Er wordt een waarschuwingsmelding weer-
gegeven op het multi-informatiedisplay en
het head-up display (indien aanwezig) ter-
wijl het systeem in werking is. ( Blz. 574)
■Beperken plotseling wegrijden (wegrij-
regeling)
●Wanneer de onderstaande ongewone
bediening plaatsvindt, wordt het vermogen
van het hybridesysteem mogelijk beperkt.
• Wanneer de selectiehendel van R in D,
van D in R, van N in R, van P in D
* of van P
in R* (D omvat S) wordt gezet terwijl het
gaspedaal wordt ingetrapt, verschijnt er
een waarschuwingsmelding op het multi-
informatiedisplay en het head-up display
(indien aanwezig). Lees de op het multi-
informatiedisplay weergegeven waarschu-
wingsmelding en volg de aanwijzingen op.
• Wanneer het gaspedaal te diep wordt inge- trapt terwijl de auto in zijn achteruit staat.
*: Afhankelijk van de situatie is het wellicht
niet mogelijk om de selectiehendel in een
andere stand te zetten.
●Wanneer de wegrijregeling wordt geacti-
veerd, heeft uw auto mogelijk moeite met
het wegrijden in modder of op verse
sneeuw. Deactiveer in zo'n geval de TRC
( Blz. 438) om de wegrijregeling uit te
schakelen, zodat de auto gemakkelijker
wegrijdt in modder of op verse sneeuw.
●De wegrijregeling werkt niet als de Trail-
modus is ingeschakeld.
■Inrijden van uw nieuwe Toyota
Voor een maximale levensduur van de auto
adviseren wij rekening te houden met onder-
staande aanwijzingen:
●De eerste 300 km:
Voorkom plotseling sterk afremmen.
●De eerste 800 km:
Rijd niet met een aanhangwagen.
●De eerste 1.000 km:
• Rijd niet met extreem hoge snelheden.
• Vermijd plotseling sterk accelereren.
• Rijd niet langdurig in een lage versnelling.
• Rijd niet langdurig met een constante snel- heid.
■Rijden in het buitenland
Zorg ervoor dat uw auto voldoet aan de in het
desbetreffende land geldende wettelijke
voorschriften en controleer of de juiste brand-
stof verkrijgbaar is. ( Blz. 620)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 301 Wednesday, February 3, 2021 2:42 PM

317
5
5-2. Rijprocedures
Rijden
5-2.Rijprocedures
1
Controleer of de AC-laadkabel is
losgenomen. ( Blz. 135)
2 Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 326)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
3Controleer of de selectiehendel in
stand P staat.
4 Trap het rempedaal stevig in.
en een melding worden op het
multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan het
hybridesysteem niet worden gestart.
5 Druk kort en krachtig op de start-
knop.
Eén keer kort en stevig indrukken van de
startknop is voldoende om deze te bedie-
nen. U hoeft de startknop niet ingedrukt te
houden.
Als het controlelampje READY gaat bran-
den, werkt het hybridesysteem normaal. Houd het rempedaal ingetrapt tot het contro-
lelampje READY brandt.
Het hybridesysteem
kan vanuit iedere stand
van het contact worden gestart.
6 Controleer of het controlelampje
READY brandt.
Wanneer het controlelampje READY uit is,
kunt u niet wegrijden.
■Verlichting startknop
Afhankelijk van de situatie werkt de verlich-
ting van de startknop als volgt.
●Wanneer het bestuurdersportier of voor-
passagiersportier wordt geopend, gaat de
verlichting van de startknop branden.
●Als u het rempedaal intrapt terwijl u de
elektronische sleutel bij u draagt, knippert
de verlichting van de startknop.
●Als het contact in stand ACC of AAN staat,
brandt de verlichting van de startknop.
●Wanneer het contact vanuit stand ACC of
AAN UIT wordt gezet, gaat de verlichting
van de startknop gedurende enige tijd
branden. Vervolgens dooft de verlichting
van de startknop.
■Als het hybridesysteem niet kan wor-
den ingeschakeld
●De startblokkering is mogelijk niet uitge-
schakeld. ( Blz. 76)
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Lees de op het multi-informatiedisplay
weergegeven melding m.b.t. het starten en
volg de aanwijzingen op.
Startknop
Als u de volgende handelingen
uitvoert terwijl u een elektronische
sleutel bij u hebt, wordt het
hybridesysteem gestart of de
stand van het contact veranderd.
Starten van het
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 317 Wednesday, February 3, 2021 2:42 PM

3185-2. Rijprocedures
■Als de buitentemperatuur laag is, bij-
voorbeeld bij rijden in de winter
●Als het hybridesysteem gestart wordt,
knippert het controlelampje READY moge-
lijk lang. Bedien de auto niet totdat het con-
trolelampje READY continu brandt.
Continu branden betekent dat de auto in
beweging kan komen.
●Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager dan
ongeveer -30°C) als gevolg van de buiten-
temperatuur, kan het hybridesysteem
mogelijk niet gestart worden. Probeer in
dat geval het hybridesysteem nogmaals te
starten nadat de temperatuur van het bat-
terijpakket is opgelopen omdat bijvoor-
beeld de buitentemperatuur is gestegen.
■Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
 Blz. 92
■Als de 12V-accu is ontladen
Het hybridesysteem kan niet worden gestart
met het Smart entry-systeem met startknop.
Raadpleeg Blz. 606 om het hybridesysteem
opnieuw te starten.
■Leegraken batterij elektronische sleutel
 Blz. 202
■Omstandigheden die de werking kun-
nen beïnvloeden
 Blz. 225
■Aanwijzing voor de instapfunctie
 Blz. 226
■Stuurslotfunctie
●Nadat het contact UIT is gezet en de por-
tieren zijn geopend en gesloten, wordt het
stuurwiel vergrendeld met de stuurslot-
functie. Als u nogmaals op de startknop
drukt, wordt het stuurslot automatisch weer
uitgeschakeld.
●Als het stuurslot niet kan worden ontgren-
deld, wordt “Push Power Switch while
Turning Steering Wheel in Either Direction”
(Druk de startknop in en draai het stuurwiel
in een willekeurige richting) weergegeven
op het multi-informatiedisplay.
Controleer of de selectiehendel in stand P
staat. Druk kort en krachtig op de startknop
terwijl u het stuurwiel naar links en rechts
beweegt.
●Om te voorkomen dat de elektromotor van
het stuurslot oververhit raakt, kan de wer-
king worden onderbroken als het hybride-
systeem in korte tijd herhaaldelijk wordt in-
en uitgeschakeld. Wacht in dat geval met
het bedienen van de startknop. Na onge-
veer 10 seconden zal de elektromotor van
het stuurslot weer functioneren.
■Als er een storing aanwezig is in het
Smart entry-systeem met startknop
Als “Smart Entry & Start System Malfunction”
(storing in Smart entry-systeem met start-
knop) wordt weergegeven op het multi-infor-
matiedisplay, is er mogelijk een storing
aanwezig in het systeem. Laat de auto
onmiddellijk nakijk en door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als het controlelampje READY niet gaat
branden
Neem, als het controlelampje READY niet
gaat branden nadat de juiste procedure voor
het starten van de auto is gevolgd, direct con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Wanneer er een storing in het hybride-
systeem aanwezig is
 Blz. 99
■Batterij elektronische sleutel
 Blz. 543
■Bedienen van de startknop
●Als de knop niet kort en krachtig wordt
ingedrukt, wijzigt de stand van het contact
mogelijk niet of wordt het hybridesysteem
niet gestart.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 318 Wednesday, February 3, 2021 2:42 PM
