2021 TOYOTA RAV4 PLUG-IN HYBRID display

2224-2. Openen, sluiten en vergrendelen van de portieren
De instellingen van het systeem van de
elektrisch bedienbare achterklep kun-
nen worden gewijzigd door “Vehicle
Settings” (voertuiginstellingen) te selec-
teren via het scherm van het multi-
informatiedisplay en het scherm PBD
weer te geven. (Blz. 186)
De gewijzigde instellingen van de elektrisch
bedienbare achterklep worden niet gereset
door het UIT zetten van het contact. Om de
oorspronkelijke instellingen te herstellen,
moeten deze worden teruggezet op het
scherm van het multi-informatiedisplay.
De geopende positie van de elektrisch
bedienbare achterklep kan worden
aangepast.
1Stopt de beweging van de achter-
klep in de gewenste positie.
(Blz. 214)
2 Houd de schakelaar van de elek-
trisch bedienbare achterklep op de
achterklep gedurende ongeveer 2
seconden ingedrukt.
OPMERKING
●Breng geen coatings die een vochtaan-
trekkend effect hebben of andere coa-
tings aan op de onderzijde van het
midden van de achterbumper.
●Parkeer de auto niet in de buurt van
objecten die kunnen bewegen en in
contact kunnen komen met de onder-
zijde van het midden van de achterbum-
per, zoals gras of bomen.
Als de auto enige tijd geparkeerd is in
de buurt van objecten die kunnen bewe-
gen en in contact kunnen komen met de
onderzijde van het midden van de ach-
terbumper, zoals gras of bomen, werkt
de sensor regeling voetbediening moge-
lijk niet. Verplaats in dat geval de auto
en controleer vervolgens of de sensor
regeling voetbediening werkt. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige als de sensor
niet werkt.
●Stel de sensor regeling voetbediening
en zijn omgeving niet bloot aan krach-
tige schokken.
Als de sensor regeling voetbediening of
zijn omgeving blootgesteld zijn aan
krachtige schokken, werkt de sensor
regeling voetbedieni ng mogelijk niet
goed meer. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige als de sensor regeling voet-
bediening in de volgende situaties niet
werkt.
• De sensor regeling voetbediening of zijn
omgeving zijn blootgesteld aan krach-
tige schokken.
• Er zitten krassen of beschadigingen op
de onderzijde van het midden van de
achterbumper.
●Demonteer de achterbumper niet.
●Breng geen stickers aan op de achter-
bumper.
●Breng geen lak aan op de achterbum-
per.
●Deactiveer de handsfree elektrisch
bedienbare achterklep als er op de elek-
trisch bedienbare achterklep een fiet-
sendrager of een vergelijkbaar zwaar
onderdeel gemonteerd is. ( Blz. 186)
Wijzigen van instellingen van
de elektrisch bedienbare
achterklep (auto's met
elektrisch bedienbare
achterklep)
Aanpassing van de geopende
positie van de achterklep
(auto's met elektrisch
bedienbare achterklep)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 222 Wednesday, February 3, 2021 2:42 PM

223
4
4-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
Wanneer het instellen is voltooid, klinkt de
zoemer 4 maal.
Wanneer de volgende keer de achterklep
wordt geopend, stopt deze in die positie.
■Uitschakeling van de aangepaste
geopende positie van de achterklep
Houd de schakelaar van de elektrisch
bedienbare achterklep op de achterklep
gedurende ongeveer 7 seconden ingedrukt.
Nadat de zoemer 4 maal heeft geklonken,
klinkt hij nog eens tweemaal. Wanneer de
elektrisch bedienbare achterklep de volgende
keer wordt geopend, wordt de achterklep
geopend tot de oorspronkelijk ingestelde
positie.
■Persoonlijke voorkeursinstellingen
De openingspositie kan worden ingesteld
met het multi-informatiedisplay. ( Blz. 186)
Prioriteit voor de stoppositie kan worden
gegeven aan de laatst ingestelde positie door
middel van hetzij de scha kelaar elektrisch
bedienbare achterklep op de achterklep het-
zij via het multi-informatiedisplay.
■Plaats van antenne
Antennes aan de buitenzijde
Antenne buiten de bagageruimte
Antennes in het interieur
Smart entry-systeem met
startknop
De volgende handelingen kunnen
worden uitgevoerd als u de elek-
tronische sleutel bij u hebt, bij-
voorbeeld in uw zak. De
bestuurder moet de elektronische
sleutel altijd bij zich hebben.
 Vergrendelen en ontgrendelen
van de portieren
* (Blz. 205)
 Vergrendelen en ontgrendelen
van de achterklep
* (Blz. 212)
 Starten van het hybridesysteem
( Blz. 317)
*: De klep van de laadaansluiting en de
laadstekker worden ook vergrendeld en
ontgrendeld. ( Blz. 121)
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 223 Wednesday, February 3, 2021 2:42 PM

2244-2. Openen, sluiten en vergrendelen van de portieren
■Bereik (gebieden waarin de elektroni-
sche sleutel wordt gesignaleerd)Bij het vergrendelen of ontgrendelen van
de portieren
Het systeem werkt als de elektronische sleu-
tel zich binnen 0,7 m van de voorportiergre-
pen, de achterportiergrepen (indien
aanwezig) of de schakelaar achterklep ope-
nen bevindt. (Alleen de portieren die de sleu-
tel signaleren, kunnen worden geopend of
gesloten.)
Bij het starten van het hybridesysteem of
veranderen van de standen van het con-
tact
Het systeem werkt als de elektronische sleu-
tel zich in de auto bevindt.
■Als er een alarm klinkt of een waarschu-
wingsmelding wordt weergegeven
Er gaat een alarm af en op het multi-informa-
tiedisplay wordt een waarschuwingsmelding
weergegeven om onverwachte ongevallen of
diefstal van de auto te voorkomen als gevolg
van onjuist gebruik. Wanneer er een waar-
schuwingsmelding wordt weergegeven,
neem dan de juiste maatregelen op basis van
de weergegeven melding.
In onderstaande tabel worden de omstandig-
heden en de correctieprocedures beschreven
in die gevallen waarin alleen een alarm klinkt.
●Wanneer het buiten de auto hoorbare
alarm gedurende 5 seconden één keer
klinkt
●Wanneer het alarm in de auto continu
klinkt
■Energiebesparende functie (auto's met
instapfunctie)
De energiebesparende functie wordt geacti-
veerd om te voorkomen dat de batterij van de
elektronische sleutel en de 12V-accu leeg
raken wanneer de auto gedurende langere
tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd
duren voordat de portieren met het Smart
entry-systeem met startknop ontgrendeld
kunnen worden.
• De elektronische sleutel bevindt zich gedu- rende 2 minuten of langer op een afstand
van ongeveer 3,5 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
●Als het Smart entry-systeem met startknop
gedurende 14 dagen of langer niet gebruikt
is, kunnen de portieren alleen via het
bestuurdersportier worden ontgrendeld.
Pak in dat geval de greep van het bestuur-
dersportier vast of gebruik de afstandsbe-
diening of de mechanische sleutel om de
portieren te ontgrendelen.
A
B
SituatieCorrectieprocedure
Er is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.Sluit alle portieren en
vergrendel ze
opnieuw.
SituatieCorrectieprocedure
Het contact werd in
de stand ACC gezet
terwijl het bestuur-
dersportier geopend
was (of het bestuur-
dersportier werd
geopend terwijl het
contact in de stand
ACC stond).
Zet het contact UIT
en sluit het bestuur-
dersportier.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 224 Wednesday, February 3, 2021 2:42 PM

2264-2. Openen, sluiten en vergrendelen van de portieren
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgende gevallen mogelijk
niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleut el ligt op het dash-
board, op de bagageafdekking, op de vloer
of in een portiervak of het dashboardkastje
wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewij-
zigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisc he sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden vergrendeld
of ontgrendeld via de portieren die de elek-
tronische sleutel signaleren.
●Zelfs als de elektronis che sleutel zich bui-
ten de auto bevindt, kan het hybridesys-
teem mogelijk worden gestart als de
elektronische sleutel zi ch in de buurt van
de ruit bevindt.
●De portieren worden mogelijk ontgrendeld
als er een grote hoeveelheid water op de
portiergreep terechtkomt, bijvoorbeeld tij-
dens een zware regenbui of in een was-
straat, wanneer de elektronische sleutel
zich binnen het detectiegebied bevindt.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zi ch in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendelsensor aanraakt
terwijl u handschoenen draagt, kan de
reactie van het systeem trager zijn of wor-
den de portieren mogelijk niet ontgrendeld.
Trek uw handschoenen uit en raak de ver-
grendelsensor opnieuw aan.
●Wanneer de vergrendelac tie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het werk-
zame gebied bevindt, kan het portier her-
haaldelijk worden vergrendeld en
ontgrendeld. Volg in dat geval de correctie-
procedure hieronder bij het wassen van de
auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 225)
●Als de elektronische sl eutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●Als de vergrendelsensor in aanraking komt
met ijs, sneeuw, modder, enz., werkt deze
mogelijk niet goed. Reinig de vergrendel-
sensor en raak hem opnieuw aan of
gebruik de vergrendelsensor aan de
onderzijde van de portiergreep.
●Bij een plotselinge nadering van het detec-
tiegebied of de portiergreep kan het voor-
komen dat de portieren niet ontgrendeld
worden. Laat in dat geval de portiergreep
los en controleer of de portieren worden
ontgrendeld voordat u opnieuw aan de por-
tiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 226 Wednesday, February 3, 2021 2:42 PM

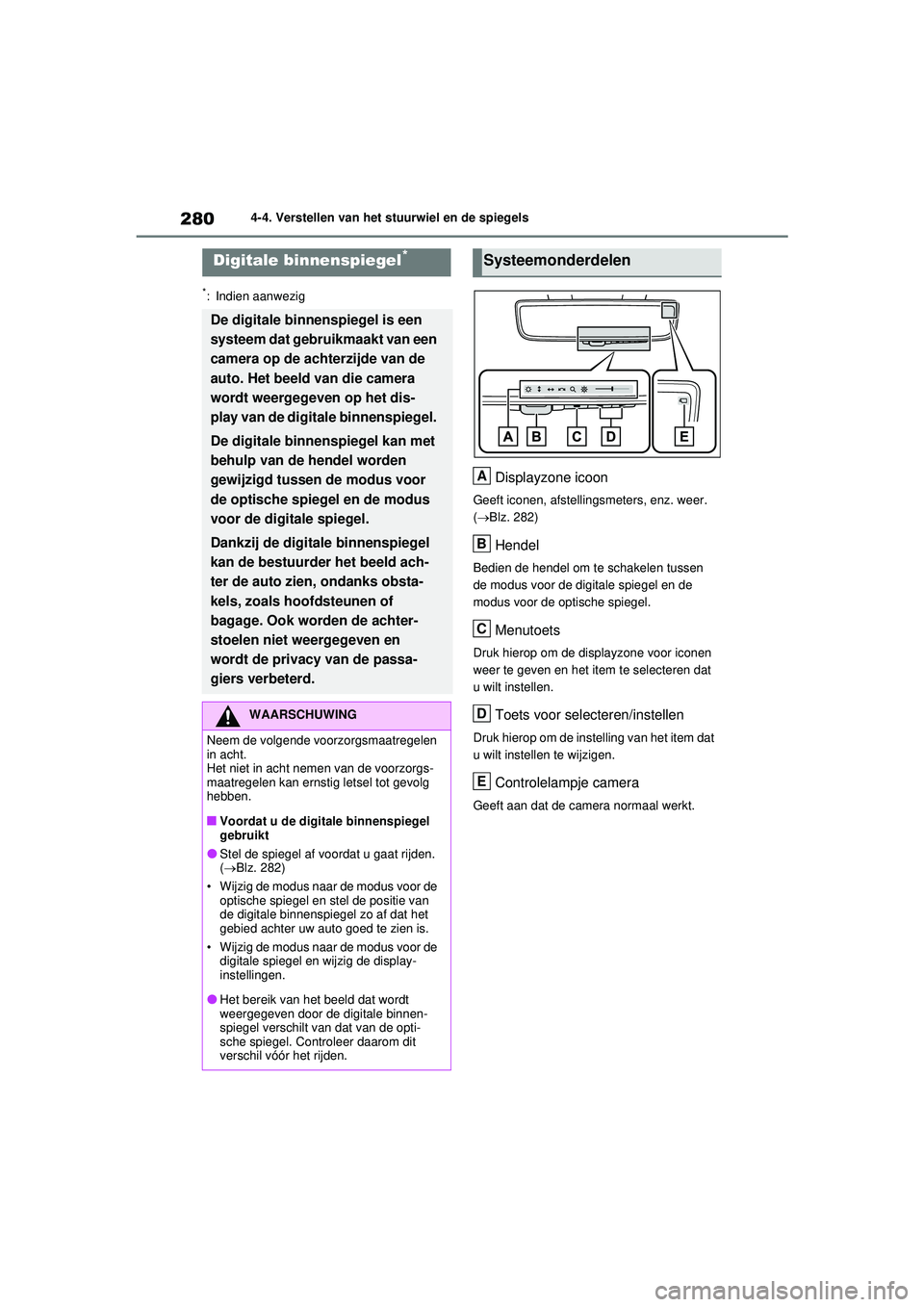

2804-4. Verstellen van het stuurwiel en de spiegels
*: Indien aanwezig
Displayzone icoon
Geeft iconen, afstellingsmeters, enz. weer.
( Blz. 282)
Hendel
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
Menutoets
Druk hierop om de displayzone voor iconen
weer te geven en het item te selecteren dat
u wilt instellen.
Toets voor selecteren/instellen
Druk hierop om de instelling van het item dat
u wilt instellen te wijzigen.
Controlelampje camera
Geeft aan dat de camera normaal werkt.
Digitale binnenspiegel*
De digitale binnenspiegel is een
systeem dat gebruikmaakt van een
camera op de achterzijde van de
auto. Het beeld van die camera
wordt weergegeven op het dis-
play van de digitale binnenspiegel.
De digitale binnenspiegel kan met
behulp van de hendel worden
gewijzigd tussen de modus voor
de optische spiegel en de modus
voor de digitale spiegel.
Dankzij de digitale binnenspiegel
kan de bestuurder het beeld ach-
ter de auto zien, ondanks obsta-
kels, zoals hoofdsteunen of
bagage. Ook worden de achter-
stoelen niet weergegeven en
wordt de privacy van de passa-
giers verbeterd.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Voordat u de digitale binnenspiegel
gebruikt
●Stel de spiegel af voordat u gaat rijden.
( Blz. 282)
• Wijzig de modus naar de modus voor de optische spiegel en stel de positie van
de digitale binnenspiegel zo af dat het
gebied achter uw auto goed te zien is.
• Wijzig de modus naar de modus voor de digitale spiegel en wijzig de display-
instellingen.
●Het bereik van het beeld dat wordt
weergegeven door de digitale binnen-
spiegel verschilt van dat van de opti-
sche spiegel. Controleer daarom dit
verschil vóór het rijden.
Systeemonderdelen
A
B
C
D
E
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 280 Wednesday, February 3, 2021 2:42 PM

281
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Bedien de hendel om te schakelen tus-
sen de modus voor de digitale spiegel
en de modus voor de optische spiegel.
1
Modus digitale spiegel
Geeft een beeld weer van het gebied achter
de auto.
gaat branden in deze modus.
2Modus optische spiegel
Hiermee wordt het display van de digitale
binnenspiegel uitgeschakeld, waardoor de
spiegel kan worden gebruikt als optische
spiegel.
■Werkingsvoorwaarde modus digitale
spiegel
Het contact wordt AAN gezet.
Wanneer het contact van AAN UIT of in stand
ACC wordt gezet, verdwijnt het beeld na
enkele seconden.
■Bij gebruik van de digitale binnenspie-
gel in de modus digitale spiegel
●Als het weergegeven beel d moeilijk te zien
is doordat licht reflecteert op de digitale
binnenspiegel, de camera vuil is of bedekt
is met waterdruppels of doordat u last hebt
van de lichten van een achterligger of het
weergegeven beeld, schakel dan over
naar de modus optische spiegel.
●Als de achterklep is geopend, wordt het
beeld van de digitale binnenspiegel moge-
lijk niet goed weergegeven. Controleer
voor het rijden of de achterklep is gesloten.
●Als het display moeilijk te zien is door gere-
flecteerd licht, slui t dan het elektrisch
bedienbare zonnescherm van het panora-
madak (indien aanwezig).
●De volgende verschijnselen kunnen zich
voordoen bij het rijden in het donker, zoals
's nachts. Geen van deze verschijnselen
duidt op een storing.
• De kleuren van de objecten in het weerge- geven beeld verschillen mogelijk van de
daadwerkelijke kleuren.
• Afhankelijk van de hoogte van de lichten
van de achterligger, wordt het gebied
rondom de auto wit en wazig weergege-
ven.
• Automatische aanpassing van het beeld voor een helder omgev ingsbeeld kan flik-
keringen veroorzaken.
Als het weergegeven beel d moeilijk te zien is
of als u last hebt van flikkeringen, schakel
dan over naar de modus optische spiegel.
●De digitale binnenspiegel wordt mogelijk
heet wanneer de modus digitale spiegel is
ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysi eke conditie of leef-
tijd duurt het mogelijk langer dan gebruike-
lijk om op het weergegeven beeld te
focussen. Schakel in dit geval over naar de
modus optische spiegel.
●Laat passagiers tijdens het rijden niet naar
het weergegeven beeld staren, omdat ze
anders wagenziek kunnen worden.
■Wanneer een storing in het systeem
optreedt
Als het in de afbeelding weergegeven sym-
bool wordt weergegeven bij het gebruik van
de digitale binnenspiegel in de modus digitale
spiegel, is er mogelijk een storing in het sys-
teem aanwezig. Het symbool verdwijnt na
een paar seconden. Bedien de hendel, scha-
kel over naar de modus optische spiegel en
laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wijzigen van de modus
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 281 Wednesday, February 3, 2021 2:42 PM

2824-4. Verstellen van het stuurwiel en de spiegels
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding ach-
ter het stuur.
Schakel de modus optische spiegel in
en stel de hoogte van de binnenspiegel
af door de spiegel omhoog of omlaag te
bewegen.
■Display-instellingen (modus
digitale spiegel)
De instellingen van het display in de
modus digitale spiegel, het aan-/
uitzetten van de automatische antiver-
blindingsstand, enz. kunnen worden
gewijzigd.
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk herhaaldelijk op de menutoets
en selecteer het item dat u wilt
instellen.
3 Druk op of om de
instelling te wijzigen.
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
*: Dit is een functie voor de modus optische
spiegel. De instelling kan echter ook wor-
den gewijzigd terwijl de modus digitale
spiegel in gebruik is.
Afstellen van de spiegel
IconenInstellingen
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergege-
ven afbeelding inzoomen/uitzoo-
men.
Hiermee kunt u de automatische
antiverblindingsstand in-/uitscha-
kelen.
*
De hoeveelheid gereflecteerd licht
wordt automatisch aangepast op
basis van de helderheid van de
koplampen van achteropkomend
verkeer.
De automatische antiverblindings-
stand wordt iedere keer wanneer
het contact AAN wordt gezet inge-
schakeld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 282 Wednesday, February 3, 2021 2:42 PM

283
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
■In-/uitschakelen van de automati-
sche antiverblindingsstand
(modus optische spiegel)
De automatische antiverblindingsstand
in de modus optische spiegel kan wor-
den in-/uitgeschakeld. De instelling kan
worden gewijzigd in zowel de modus
digitale spiegel als de modus optische
spiegel.
Bij gebruik van de modus digitale
spiegel
Blz. 282
Bij gebruik van de modus optische
spiegel
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk op of om de
automatische antiverblindingsstand
in te schakelen (ON)/uit te schake-
len (OFF).
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
■Instellen van het display (modus
digitale spiegel)
●Als het weergegeven beeld is ingesteld,
lijkt het mogelijk verv ormd. Dit duidt niet op
een storing.
●Als de helderheid van de digitale binnen-
spiegel te hoog is ingesteld, kunnen uw
ogen vermoeid raken. Stel de digitale bin-
nenspiegel in op een geschikte helderheid.
Als uw ogen vermoeid raken, schakel dan
over naar de modus optische spiegel.
●De helderheid van de digitale binnenspie-
gel wordt automatisch aangepast overeen-
komstig de helderheid van het gebied voor
uw auto.
■Voorkomen van storingen in de licht-
sensoren
Raak de lichtsensoren niet aan en bedek ze
niet, om te voorkomen dat er storingen in ont-
staan.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Tijdens het rijden
●Verstel de digitale binnenspiegel niet tij-
dens het rijden en pas ook de display-
instellingen niet aan.
Breng de auto tot stilstand en bedien de
bedieningstoetsen van de digitale bin-
nenspiegel.
Als u dat niet doet, kunt u een stuurfout
maken, waardoor een ongeval kan ont-
staan.
●Let altijd op de omgeving van de auto.
Het formaat van de voertuigen en andere
objecten lijkt mogelijk anders in de modus
digitale spiegel en de modus optische
spiegel.
Let bij het achteruitrijden rechtstreeks op
de veiligheid van het gebied rondom de
auto, met name achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in het
donker, zoals 's nachts, van achteren
nadert.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 283 Wednesday, February 3, 2021 2:42 PM
