2021 TOYOTA RAV4 PHEV tlak

RAV4 Plug-in Hybrid_OM_OM42E06CZ_(EE)
1
6
5
4
3
2
8
7
9
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečení
Pečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Plug-in hybridní
systém
Vlastnosti plug-in hybridního systému, způsob nabíjení atd.
(Hlavní témata: Pokyny pro jízdu, způsoby nabíjení)
Informace
o stavu vozidla
a indikátory
Výklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna )
JízdaOvládání a informace, které jsou potřebné pro jízdu
(Hlavní témata: Startování hybridního systému, tankování)
Vybavení interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potíže
Co dělat v případě poruchy a nouze
(Hlavní témata: Vybití 12V akumulátoru, defekt pneumatiky)
Technické údaje
vozidla
Technické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

4OBSAH
5-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě ...... 439
Pokyny pro užitková
vozidla .............................. 443
6-1. Používání systému klimatizace
a odmlžování
Automatický systém
klimatizace ........................ 448
Dálkově ovládaný systém
klimatizace ........................ 456
Vyhřívání volantu/
vyhřívání předních sedadel/
vyhřívání a ventilace předních
sedadel/Vyhřívání zadních
sedadel ............................. 458
6-2. Používání osvětlení interiéru
Přehled osvětlení interiéru .. 461
6-3. Používání úložných prostorů
Přehled úložných prostorů .. 464
Vybavení zavazadlového
prostoru ............................ 468
6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru ...... 471
7-1. Údržba a péče
Čistění a ochrana exteriéru
vozidla .............................. 484
Čistění a ochrana interiéru
vozidla .............................. 487
7-2. Údržba
Požadavky na údržbu ......... 489
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ........................ 491
Kapota ................................ 493
Umístění podlahového
zvedáku ............................ 494
Motorový prostor ................. 496
12V akumulátor................... 502
Pneumatiky ......................... 504
Tlak huštění pneumatik....... 525
Kola..................................... 526
Filtr klimatizace ................... 528
Čistění větracího otvoru přívodu
vzduchu a filtru DC/DC
konvertoru......................... 531
Výměna gumičky stěračů.... 535
Baterie elektronického
klíče .................................. 538
Kontrola a výměna pojistek .. 540
Žárovky ............................... 543
6Vybavení interiéru
7Údržba a péče

13Obrazový rejstřík
Stěrače čelního skla ..................................................................... S.334
Pokyny pro zimní sezónu ........................................ ........................ S.439
Zabránění zamrznutí (odmrazo vač stěračů čelního skla)*1............ S.453
Pokyny pro myčku vozidel ..... ......................................................... S.485
Výměna gumičky stěrače ....... ......................................................... S.535
Dvířka palivové nádrže ......................................... ........................ S.338
Postup při tankování ........................................... ............................ S.338
Typ paliva/objem palivové nádrže............................... .................... S.616
Nabíjecí otvor ................................................. ............................... S.105
Způsob nabíjení ................................................ .............................. S.126
Pneumatiky ..................................................... ............................... S.504
Rozměry/tlak huštění pneumatik................................. .................... S.621
Zimní pneumatiky/sněhové řetě zy .................................................. S.439
Kontrola/střídání/výstražný syst ém tlaku pneumatik ....................... S.504
Řešení při defektu pneumatik ................................... .............. S.576, 588
Kapota ......................................................... ................................... S.493
Otevření ....................................................... ................................... S.493
Motorový olej.................................................. ................................. S.617
Řešení při přehřátí ............................................ .............................. S.608
Výstražná hlášení .............................................. ............................. S.573
Světlomety/přední obrysová světla/světla pro denní svícení ... S. 328
Směrová světla.... .......................................................................... S.322
Přední mlhová světla ........................................... ......................... S.334
Koncová světla................................................. ............................. S.328
Žárovky venkovních světel pro jízdu
(Způsob výměny: S.543, Příkon: S.622)
D
E
F
G
H
I
J
K
L

821-4. Zabezpečovací systém
●Vozidlo je zaparkováno na místě, kde
se vyskytují extré mní vibrace nebo hluk, jako např. v parkovací garáži.
●Z vozidla je odstraňován led nebo sníh, což způsobí, že vozidlo je vysta-
veno opakovaným nárazům nebo vib-
racím.
●Vozidlo je uvnitř automatické nebo vy-
sokotlaké myčky vozidel.
●Vozidlo je vystaveno nárazům, jako
jsou krupobití, údery blesku a jiné dru- hy opakovaných nárazů nebo vibrací.
■Pokyny pro senzor náklonu
Senzor může spusti t alarm v následují-
cích situacích:
●Vozidlo je přepravováno trajektem,
přívěsem, vlakem atd.
●Vozidlo je zaparkováno v parkovací
garáži.
●Vozidlo je uvnitř m yčky vozidel, která
posouvá vozidlo.
●V kterékoliv pneumatice poklesne tlak
vzduchu.
●Vozidlo je zvedáno.
●Nastane zemětřesení nebo propad půdy pod vozovkou.
UPOZORNĚNÍ
■Zajištění správné funkce senzoru
vniknutí
●Abyste zajistili, že senzory budou řádně fungovat, nedotýkejte se jich,
ani je nezakrývejte.
●Nerozprašujte osvěžovače vzduchu nebo jiné výrobky přímo do otvorů
senzoru.
●Instalace jiného než originálního pří-
slušenství Toyota nebo ponechání
předmětů mezi sedadlem řidiče a sedadlem spolujezdce vpředu
může snížit úroveň detekce.
●Senzor vniknutí může být zrušen,
když je elektronický klíč blízko vozi-
dla.

101
2
2-1. Plug-in hybridní systém
Plug-in hybridní systém
 Vypněte spínač "A/C", když není
klimatizace potřebná. Tím může-
te pomoci snížit nadměrnou spo-
třebu elektřiny a paliva.
V létě: Když je okoln í teplota vysoká, po-
užijte režim recirkulovaného vzduchu.
To pomáhá snížit zátěž systému klimati-
zace a také snížit spotřebu elektřiny
a paliva.
V zimě: Vyhýbejte se nadměrnému
a zbytečnému používání topení. Použití
vyhřívání volantu (je-li ve výbavě)
( S.459) a vyhřívání sedadel (S.459)
je účinné.
 Používání dálkově ovládaného
systému klimatizace ( S.456),
když je AC nabíjecí kabel připojen
k vozidlu, může snížit spotřebu
elektřiny ihned po rozjezdu po-
mocí činnosti klimatizace hlavně
použitím elektřiny z externího
zdroje elektrického proudu.
 Když nastavujete harmonogram
dobíjení, zapnutím nabíjecího re-
žimu "Odjezd" a "Příprava A/C"
může snížit spotřebu elektřiny
ihned po rozjezdu pomocí činnos-
ti klimatizace př ed dokončením
nabíjení. ( S.143)
Často kontrolujte tlak huštění pneu-
matik. Pokud je v pneumatikách ne-
správný tlak, jízdní dosah EV bude
kratší a spotřeba paliva v režimu HV
se zvýší.
Také zimní pneumatiky mohou způ-
sobit při jejich použití na suchých
vozovkách vyšší spotřebu paliva
a elektřiny díky vyšší hodnotě tření.
Převážení těžkých zavazadel vede
k vyšší spotřebě paliva. Nepřevážej-
te nepotřebná zavazadla. Namonto-
vání rozměrného střešního nosiče
také způsobuje vyš ší spotřebu pa-
liva.
Protože benzínový motor se startuje
a vypíná automaticky, zahřívání
není nutné.
KlimatizaceKontrola tlaku huštění pneu-
matik
Zavazadla
Zahřívání před jízdou

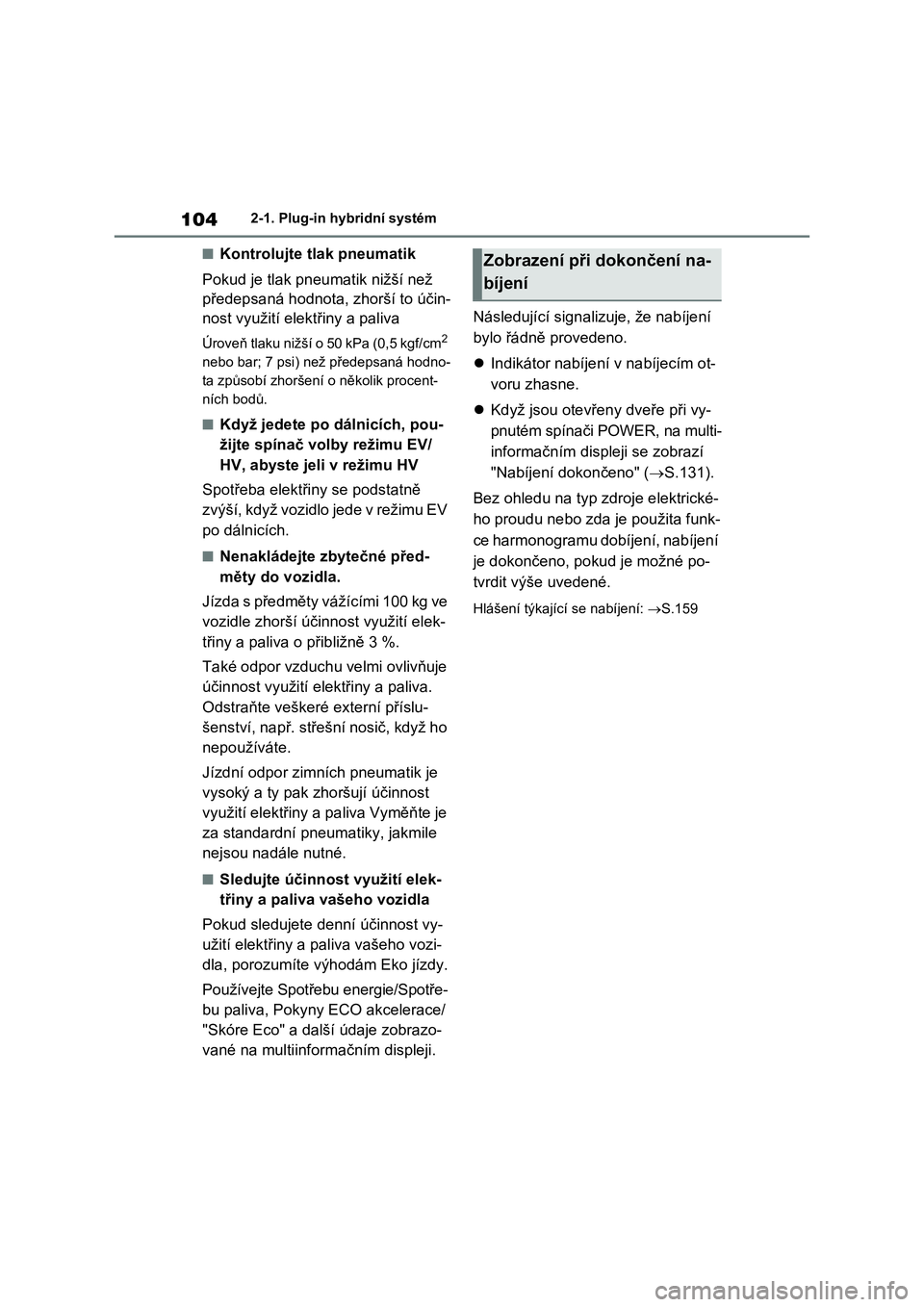

1042-1. Plug-in hybridní systém
■Kontrolujte tlak pneumatik
Pokud je tlak pneumatik nižší než
předepsaná hodnota, zhorší to účin-
nost využití elektřiny a paliva
Úroveň tlaku nižší o 50 kPa (0,5 kgf/cm2
nebo bar; 7 psi) než předepsaná hodno-
ta způsobí zhoršení o několik procent-
ních bodů.
■Když jedete po dálnicích, pou-
žijte spínač volby režimu EV/
HV, abyste jeli v režimu HV
Spotřeba elektřiny se podstatně
zvýší, když vozidlo jede v režimu EV
po dálnicích.
■Nenakládejte zbytečné před-
měty do vozidla.
Jízda s předměty vážícími 100 kg ve
vozidle zhorší účinnost využití elek-
třiny a paliva o přibližně 3 %.
Také odpor vzduchu velmi ovlivňuje
účinnost využití el ektřiny a paliva.
Odstraňte veškeré externí příslu-
šenství, např. střešní nosič, když ho
nepoužíváte.
Jízdní odpor zimních pneumatik je
vysoký a ty pak zhoršují účinnost
využití elektřiny a paliva Vyměňte je
za standardní pneumatiky, jakmile
nejsou nadále nutné.
■Sledujte účinnost využití elek-
třiny a paliva vašeho vozidla
Pokud sledujete denní účinnost vy-
užití elektřiny a paliva vašeho vozi-
dla, porozumíte výhodám Eko jízdy.
Používejte Spotřebu energie/Spotře-
bu paliva, Pokyny ECO akcelerace/
"Skóre Eco" a další údaje zobrazo-
vané na multiinfo rmačním displeji.
Následující signalizuje, že nabíjení
bylo řádně provedeno.
 Indikátor nabíjení v nabíjecím ot-
voru zhasne.
 Když jsou otevřeny dveře při vy-
pnutém spínači POWER, na multi-
informačním displeji se zobrazí
"Nabíjení dokončeno" ( S.131).
Bez ohledu na typ zdroje elektrické-
ho proudu nebo zda je použita funk-
ce harmonogramu dobíjení, nabíjení
je dokončeno, pokud je možné po-
tvrdit výše uvedené.
Hlášení týkající se nabíjení: S.159
Zobrazení při dokončení na-
bíjení

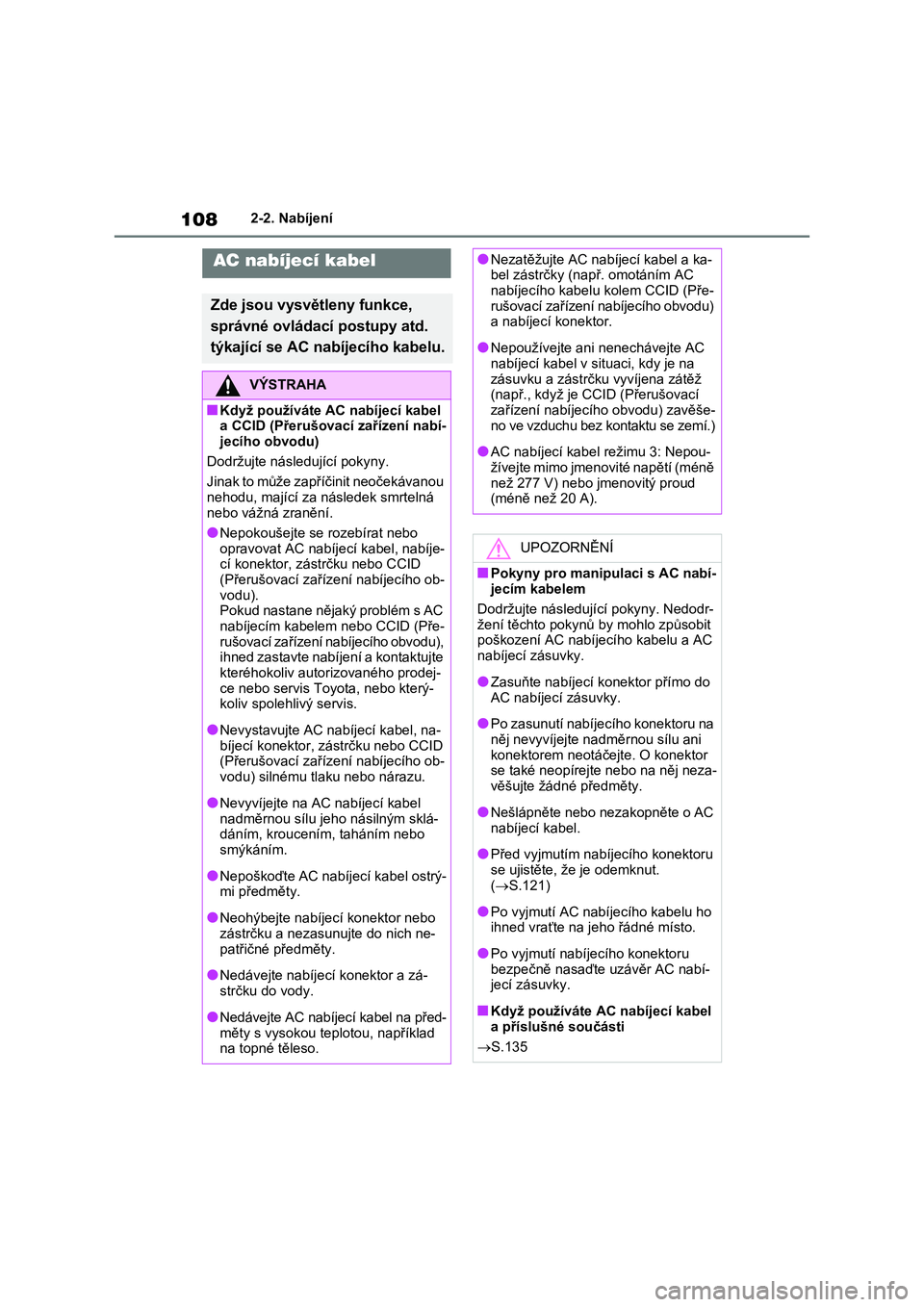

1082-2. Nabíjení
AC nabíjecí kabel
Zde jsou vysvětleny funkce,
správné ovládací postupy atd.
týkající se AC nabíjecího kabelu.
VÝSTRAHA
■Když používáte AC nabíjecí kabel
a CCID (Přerušovací zařízení nabí-
jecího obvodu)
Dodržujte následující pokyny.
Jinak to může zapříčinit neočekávanou
nehodu, mající za následek smrtelná nebo vážná zranění.
●Nepokoušejte se rozebírat nebo
opravovat AC nabíjecí kabel, nabíje- cí konektor, zástrčku nebo CCID
(Přerušovací zařízení nabíjecího ob-
vodu). Pokud nastane nějaký problém s AC
nabíjecím kabelem nebo CCID (Pře-
rušovací zařízení nabíjecího obvodu), ihned zastavte nabíjení a kontaktujte
kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo který- koliv spolehlivý servis.
●Nevystavujte AC nabíjecí kabel, na-bíjecí konektor, zástrčku nebo CCID
(Přerušovací zařízení nabíjecího ob-
vodu) silnému tlaku nebo nárazu.
●Nevyvíjejte na AC nabíjecí kabel
nadměrnou sílu jeho násilným sklá- dáním, kroucením, taháním nebo
smýkáním.
●Nepoškoďte AC nabíjecí kabel ostrý-
mi předměty.
●Neohýbejte nabíjecí konektor nebo
zástrčku a nezasunujte do nich ne-
patřičné předměty.
●Nedávejte nabíjecí konektor a zá-
strčku do vody.
●Nedávejte AC nabíjecí kabel na před-
měty s vysokou teplotou, například na topné těleso.
●Nezatěžujte AC nabíjecí kabel a ka-bel zástrčky (např . omotáním AC
nabíjecího kabelu k olem CCID (Pře-
rušovací zařízení nabíjecího obvodu) a nabíjecí konektor.
●Nepoužívejte ani nenechávejte AC nabíjecí kabel v situaci, kdy je na
zásuvku a zástrčk u vyvíjena zátěž
(např., když je CCI D (Přerušovací zařízení nabíjecího obvodu) zavěše-
no ve vzduchu bez kontaktu se zemí.)
●AC nabíjecí kabel režimu 3: Nepou-
žívejte mimo jmenovité napětí (méně
než 277 V) nebo jmenovitý proud (méně než 20 A).
UPOZORNĚNÍ
■Pokyny pro manipulaci s AC nabí-
jecím kabelem
Dodržujte následující pokyny. Nedodr- žení těchto pokynů by mohlo způsobit
poškození AC nabíjecího kabelu a AC
nabíjecí zásuvky.
●Zasuňte nabíjecí ko nektor přímo do
AC nabíjecí zásuvky.
●Po zasunutí nabíjecího konektoru na
něj nevyvíjejte nad měrnou sílu ani konektorem neotáčejte. O konektor
se také neopírejte nebo na něj neza-
věšujte žádné předměty.
●Nešlápněte nebo nezakopněte o AC
nabíjecí kabel.
●Před vyjmutím nabíjecího konektoru
se ujistěte, že je odemknut. ( S.121)
●Po vyjmutí AC nabíjecího kabelu ho ihned vraťte na je ho řádné místo.
●Po vyjmutí nabíjecího konektoru bezpečně nasaďte uzávěr AC nabí-
jecí zásuvky.
■Když používáte AC nabíjecí kabel
a příslušné součásti
 S.135

119
2
2-2. Nabíjení
Plug-in hybridní systém
Když je zástrčka použita s vodotěsnou zásuvkou pro venkovní
použití, chraňte zástrčku a zás uvku před deštěm a sněhem
použitím vodotěsného krytu.
Nenamočte zástrčku nebo kabel ve vodě nebo jiné kapalině.
Nevystavujte zástrčku dešti a sněhu.
Abyste snížili riziko e lektrického šoku, připojujte zástrčku pou-
ze k zásuvce řádně uzemněného typu.
Nezavěšujte CCID (Přerušovac í zařízení nabíjecího obvodu)
na zástrčku. Ujistěte se, že CCID (Přerušovací zařízení nabí-
jecího obvodu) je podporováno.
Nevystavujte AC nabíjecí kabel, nabíjecí konektor, zástrčku
nebo CCID (Přerušovací zařízení nabíjecího obvodu) silnému
tlaku nebo nárazu.
Nepokládejte těžké předměty na AC nabíjecí kabel, nabíjecí
konektor, zástrčku nebo CCID (P řerušovací zařízení nabíjecí-
ho obvodu).
Nepoužívejte toto zaří zení, pokud je AC nabíjecí kabel roztře-
pený, má porušenou izolaci nebo jiné známky poškození.
