2021 TOYOTA RAV4 PHEV ESP

6. Kör rakt fram (med tillfälliga vänster-
och högersvängar) i minst cirka 40 km
i cirka 10 till 30 minuter.
När registreringen är avslutad
slocknar däcktryckvarningslampan
och lufttrycket i respektive däck visas
på informationsdisplayen.
Även om bilen inte körs i minst cirka
40 km/tim kan registreringen avslutas
genom att bilen körs en längre tid. Om
registreringen inte avslutas efter det
att bilen har körts i minst en timme
ska proceduren göras om från början.
7. Nollställa däcktryckvarningssystemet.
(→Sid. 442)
Registrera ID-koder
• Registrering av ID-kod utförs medan
bilen körs i en hastighet av minst cirka
40 km/tim.
• Kontrollera att inga hjul med
installerad tryckvarningsventil och
sändare befinner sig nära bilen innan
du utför registrering av ID-koder.
• Du ska nollställa
däcktryckvarningssystemet när
ID-koderna har registrerats. Om
systemet nollställs innan ID-koderna
registreras blir de nollställda värdena
ogiltiga.
• ID-koder kan registreras av dig själv,
men beroende på körförhållanden och
miljön där du kör kan registreringen
eventuellt ta något längre att
slutföras.
• Eftersom däcken är varma när
registreringen är avslutad, låt dem
svalna innan nollställningen.
Avbryta registreringen av ID-koder
• För att avbryta registrering av ID-kod
efter att den har påbörjats, välj
”Identifying Each Wheel & Position”
på informationsdisplayen och håll
intryckt igen.•
Om registreringen av ID-koder
har avbrutits blinkar
däcktryckvarningslampan i cirka
1 minut när startknappen trycks till
tändningsläge, och lyser sedan med
fast sken. Däcktryckvarningssystemet
är aktivt när däcktryckvarningslampan
slocknar.
• Om varningslampan inte slocknar,
även efter flera minuter, kan
registreringen av ID-kod eventuellt
inte ha avbrutits på rätt sätt. För att
avbryta registreringen ska du utföra
startproceduren för ID-
kodsregistreringen igen, stäng sedan
av startknappen före körning.
Om ID-koder inte registreras på rätt
sätt
• I följande situationer kan
ID-kodsregistreringen ta längre tid än
vanligt, eller den kan inte genomföras.
Normalt ska registreringen ta cirka
30 minuter att slutföras. Fortsätt att
köra ytterligare en stund om
registreringen av ID-koden inte är
slutförd efter cirka 30 minuters
körning.
– Bilen är inte parkerad i minst cirka
20 minuter innan den körs
– Bilen körs inte i minst cirka
40 km/tim
– Bilen körs på obelagda vägar
– Bilen körs nära andra fordon och
systemet kan inte känna av din bils
tryckvarningsventil och sändare
bland andra fordon
– Hjul med installerad
tryckvarningsventil och sändare är
inuti eller nära bilen
Om registreringen inte slutförs efter
minst 1 timmes körning ska du utföra
registreringen av ID-kod igen från
början.
• Om bilen backas under registreringen
så nollställs data upp till den punkten,
därför ska du utföra registreringen
igen från början.
7.3 Arbeten du kan göra själv
445
7
Underhåll och skötsel

• I följande situationer påbörjas inte
registreringen av ID-kod eller den
slutfördes inte på rätt sätt och
systemet kommer inte att fungera
korrekt. Utför registrering av ID-kod
igen.
– Om tryckvarningslampan inte
blinkar 3 gånger långsamt när du
försöker starta registreringen av
ID-kod.
– Om däcktryckvarningslampan
blinkar i cirka 1 minut och därefter
lyser med fast sken när bilen har
körts i cirka 10 minuter efter
registreringen av ID-kod.
• Om registrering av ID-kod inte kan
avslutas när ovanstående metod har
utförts ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Välja hjulsats
Din bil är utrustad med
däcktryckvarningssystem med
funktionen att kunna registrera ID-koder
för en andra hjuluppsättning, t.ex. en
uppsättning vinterdäck. Du kan själv
registrera en andra hjuluppsättning, hos
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
När en andra hjulsats har registrerats kan
någon av dessa två hjulsatser användas i
däcktryckvarningssystemet.
Funktionsvillkor
• Den här funktionen kan endast byta
hjulsats om en andra hjulsats har
registrerats. Om ingen andra hjulsats
har registrerats sker ingen förändring
vid val av denna funktion på menyn.
• Endast byte mellan båda registrerade
hjulsatserna är möjlig, att blanda
mellan dem är inte möjligt.Att byta hjulsatser
1. Montera önskad hjulsats på bilen.
2. Tryck på
ellerpå rattreglagen
och välj
.
3. Tryck på
ellerpå ratten och
välj "Fordonsanpassning", håll sedan
intryckt.
4. Tryck på
ellerpå ratten och
välj "TPWS", tryck sedan på.
5. Tryck på
ellerpå ratten och
välj "Identifiera respektive hjul och
plats". Tryck därefter på
och håll
intryckt tills tryckvarningslampan
blinkar långsamt tre gånger.
Om däcktryckvarningslampan tänds
efter att ha blinkat i en minut.
6. Nollställa däcktryckvarningssystemet.
(→Sid. 442)
Efter två minuter utförs registrering
av en andra hjuluppsättning.
Däcktryckvarningslampan slocknar och
”--” visas med lufttrycket i respektive
däck på informationsdisplayen.
7.3 Arbeten du kan göra själv
446

Nollställning krävs om inställningarna
av däcktrycket för de installerade
däcken har ändrats, men om
däcktrycket är detsamma krävs ingen
nollställning.
Kör rakt fram (med tillfälliga vänster- och
högersvängar) i minst cirka 40 km i cirka
10 till 30 minuter.
Registreringen av den andra hjulsatsen är
avslutad när däcktryckvarningslampan
slocknar och lufttrycket i respektive däck
visas på informationsdisplayen.
7.3.7 Däcktryck
Håll alltid korrekt lufttryck i däcken.
Lufttrycket bör kontrolleras minst en
gång i månaden. Toyota rekommenderar
dock att lufttrycket kontrolleras minst
varannan vecka. (→Sid. 525)
Inverkan av fel lufttryck i däcken
Att köra med fel lufttryck i däcken kan
resultera i följande:
• Lägre bränsleekonomi
• Lägre körkomfort och dålig
väghållning
• Minskad livslängd för däcken orsakat
av slitage
• Lägre säkerhet
• Skada på kraftöverföringen
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera däcket om det
ofta behöver luftpåfyllning.
Anvisningar för kontroll av lufttrycket
i däcken
Observera följande vid kontroll av
lufttrycket i däcken:
• Utför bara kontrollen när däcken är
kalla. Du får en korrekt avläsning av
kallt däck efter att bilen har stått
parkerad i minst tre timmar eller inte
körts mer än 1,5 km.• Använd alltid en lufttrycksmätare. Det
är svårt att bedöma om ett däck har
lågt lufttryck bara genom att titta på
det.
• Det är normalt att trycket i däcken är
högre efter körning eftersom värme
genereras i däcket. Släpp aldrig ut luft
för att minska trycket i däcken efter
körning.
• Passagerare och bagage bör placeras
så att bilen har jämn balans.
VARNING!
Korrekt lufttryck är ytterst viktigt för
att bevara däckens prestanda
Håll alltid korrekt lufttryck i däcken. Om
lufttrycket i däcken är för lågt kan
följande uppstå, vilket kan leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador:
• Ökad förslitning
• Ojämnt slitage
• Dålig väghållning
• Risk för däckexplosion genom
överhettning
• Luftläckage mellan däck och fälg
• Deformation av fälgen och/eller
skada på däcket
• Större risk för skador på däcket
under körning (på grund av vägfaror,
expansionsfogar, vassa vägkanter
etc.)
OBSERVERA
När lufttrycket kontrolleras och
justeras
Se till att ventilhattarna sätts tillbaka.
Utan ventilhatt kan smuts och fukt
tränga in i ventilen och ge upphov till
luftläckage, vilket kan leda till att
lufttrycket i däcket minskar.
7.3 Arbeten du kan göra själv
447
7
Underhåll och skötsel

OBSERVERA(Fortsättning)
• Se till att bara fälgar i original från
Toyota används på din bil.
Tryckvarningsventiler och sändare
kommer inte alltid att fungera
ordentligt tillsammans med fälgar
som inte är originalfälgar.
Råd om aluminiumfälgar
• Använd endast Toyota hjulmuttrar och
hjulmutternycklar som är avsedda för
aluminiumfälgar.
• Om du har flyttat om hjulen, lagat eller
bytt däck, ska du efter
1 600 kilometers körning kontrollera
att hjulmuttrarna fortfarande är hårt
åtdragna.
• Var försiktig så att du inte skadar
aluminiumfälgarna om du monterar
snökedjor.
• Balansering av däcken får endast
göras med Toyota balansvikter eller
likvärdiga. Vikterna ska knackas in
med plast- eller gummiklubba.
7.3.9 Luftkonditioneringsfilter
För att bevara luftkonditioneringens
effektivitet måste
luftkonditioneringsfiltret bytas
regelbundet.
Metod för borttagning
Vänsterstyrda modeller
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
2. Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan
oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas.
(→Sid. 389)
3. Öppna handskfacket och för bort
dämparen.4. Tryck in respektive sida på
handskfacket för att lossa hakarna.
Öppna sedan långsamt och stöd
handskfacket tills det är helt öppet
5. Med handskfacket helt öppet, lyft upp
det något och dra det mot sätet för att
lossa handskfackets underdel.
Använd inte alltför stark kraft om
handskfacket inte lossnar när du drar
lätt i det. Dra istället mot sätet medan
du justerar handskfacket höjd något.
7.3 Arbeten du kan göra själv
449
7
Underhåll och skötsel

6. Lossa filterskyddet (A), dra loss
filterskyddet ur hakarna (
B), och ta
bort filterskyddet.
7. Ta bort filterhållaren.
8. Ta ur luftkonditioneringsfiltret från
filterhållaren och byt det mot ett nytt.
Markeringarna “
UP” på filtret ska
riktas uppåt.
9. Montering görs i omvänd
ordningsföljd.Högerstyrda modeller
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
2. Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan
oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas.
(→Sid. 389)
3. Öppna handskfacket och för bort
dämparen.
4. Tryck in respektive sida på
handskfacket för att lossa hakarna.
Öppna sedan långsamt och stöd
handskfacket tills det är helt öppet
5. Med handskfacket helt öppet, lyft upp
det något och dra det mot sätet för att
lossa handskfackets underdel.
7.3 Arbeten du kan göra själv
450

VARNING!(Fortsättning)
• Tryck startknappen till avstängt läge
för att stänga av hybridsystemet
innan du rengör luftintagsventilen.
OBSERVERA
Vid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en
tryckluftspistol eller liknande används
för att blåsa ut damm och blockeringar
kan dammet eller blockeringarna tryckas
in i luftintagsventilen vilket kan påverka
DC/DC-omvandlarens prestanda och
orsaka en funktionsstörning.
Undvik att systemet skadas
• Se till att inte vatten eller skräp
kommer in i luftintagsventilen när
skyddet tas bort.
• Hantera det borttagna filtret
försiktigt så att det inte skadas.
Om filtret är skadat ska det bytas mot
ett nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret
och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på
luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen utan att filtret har
monterats.
OBSERVERA(Fortsättning)
Om ”Maintenance required for
DCDC converter cooling parts
See Owner’s Manual” visas på
informationsdisplayen
Om bilen fortsätter att köras medan
varningsmeddelandet (som indikerar
att DC/DC-omvandlarens
kylförmåga/-kapacitet kan komma att
begränsas)
kan en störning ha uppstått i
DC/DC-omvandlaren. Om
varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
7.3.11 Byte av torkargummi
Använd följande metod för respektive
vindrutetorkare vid byte av torkargummi.
Vindrutetorkare
Borttagning och montering av
torkarblad till vindrutetorkare
1. Lyft upp torkararmen från vindrutan
på förarsidan och därefter på
passagerarsidan medan du håller i
torkararmens hakdel
A.
Sänk först ner torkaren på
passagerarsidan, därefter på
förarsidan när du lägger tillbaka
torkararmarna i deras
ursprungslägen.
7.3 Arbeten du kan göra själv
455
7
Underhåll och skötsel

9. Installera lampenheten.
Se till att de två flikarna i lampsockeln
är säkert fastsatta, montera de två
skruvarna.
10. Fäll ut spegeln.
11. Montera spegelkåpan.12. Anslut spegelns anslutningar.
13. Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck på dem
tills du hör ett klick.
Om inget klick hörs ska du inte forcera
in stiften. Ta istället bort spegeln och
kontrollera att stiften är korrekt
riktade.
7.3 Arbeten du kan göra själv
470

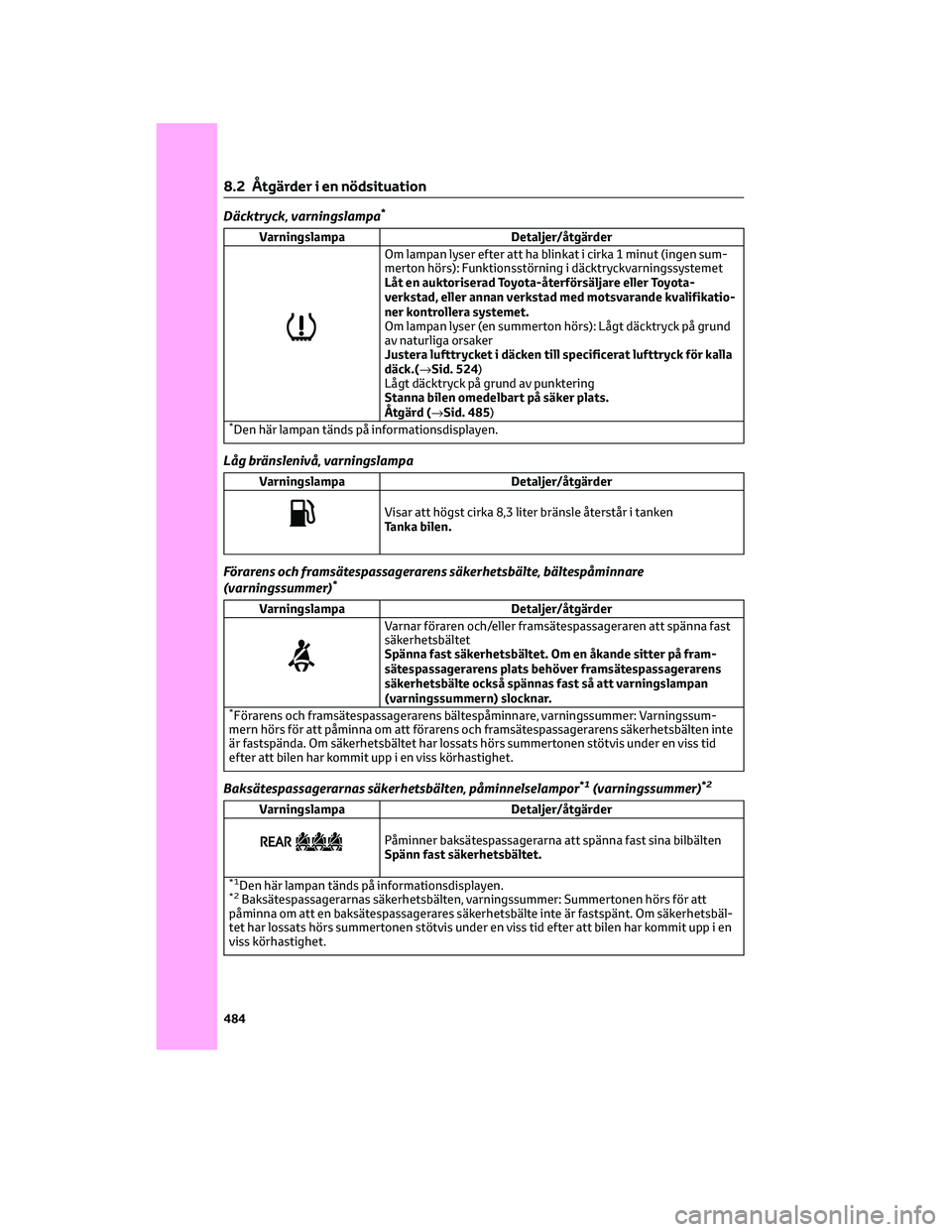

Däcktryck, varningslampa*
Varningslampa Detaljer/åtgärder
Om lampan lyser efter att ha blinkat i cirka 1 minut (ingen sum-
merton hörs): Funktionsstörning i däcktryckvarningssystemet
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera systemet.
Om lampan lyser (en summerton hörs): Lågt däcktryck på grund
av naturliga orsaker
Justera lufttrycket i däcken till specificerat lufttryck för kalla
däck.(→Sid. 524)
Lågt däcktryck på grund av punktering
Stanna bilen omedelbart på säker plats.
Åtgärd (→Sid. 485)
*Den här lampan tänds på informationsdisplayen.
Låg bränslenivå, varningslampa
Varningslampa Detaljer/åtgärder
Visar att högst cirka 8,3 liter bränsle återstår i tanken
Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte, bältespåminnare
(varningssummer)*
Varningslampa Detaljer/åtgärder
Varnar föraren och/eller framsätespassageraren att spänna fast
säkerhetsbältet
Spänna fast säkerhetsbältet. Om en åkande sitter på fram-
sätespassagerarens plats behöver framsätespassagerarens
säkerhetsbälte också spännas fast så att varningslampan
(varningssummern) slocknar.
*Förarens och framsätespassagerarens bältespåminnare, varningssummer: Varningssum-
mern hörs för att påminna om att förarens och framsätespassagerarens säkerhetsbälten inte
är fastspända. Om säkerhetsbältet har lossats hörs summertonen stötvis under en viss tid
efter att bilen har kommit upp i en viss körhastighet.
Baksätespassagerarnas säkerhetsbälten, påminnelselampor*1(varningssummer)*2
Varningslampa Detaljer/åtgärder
Påminner baksätespassagerarna att spänna fast sina bilbälten
Spänn fast säkerhetsbältet.
*1Den här lampan tänds på informationsdisplayen.*2Baksätespassagerarnas säkerhetsbälten, varningssummer: Summertonen hörs för att
påminna om att en baksätespassagerares säkerhetsbälte inte är fastspänt. Om säkerhetsbäl-
tet har lossats hörs summertonen stötvis under en viss tid efter att bilen har kommit upp i en
viss körhastighet.
8.2 Åtgärder i en nödsituation
484
