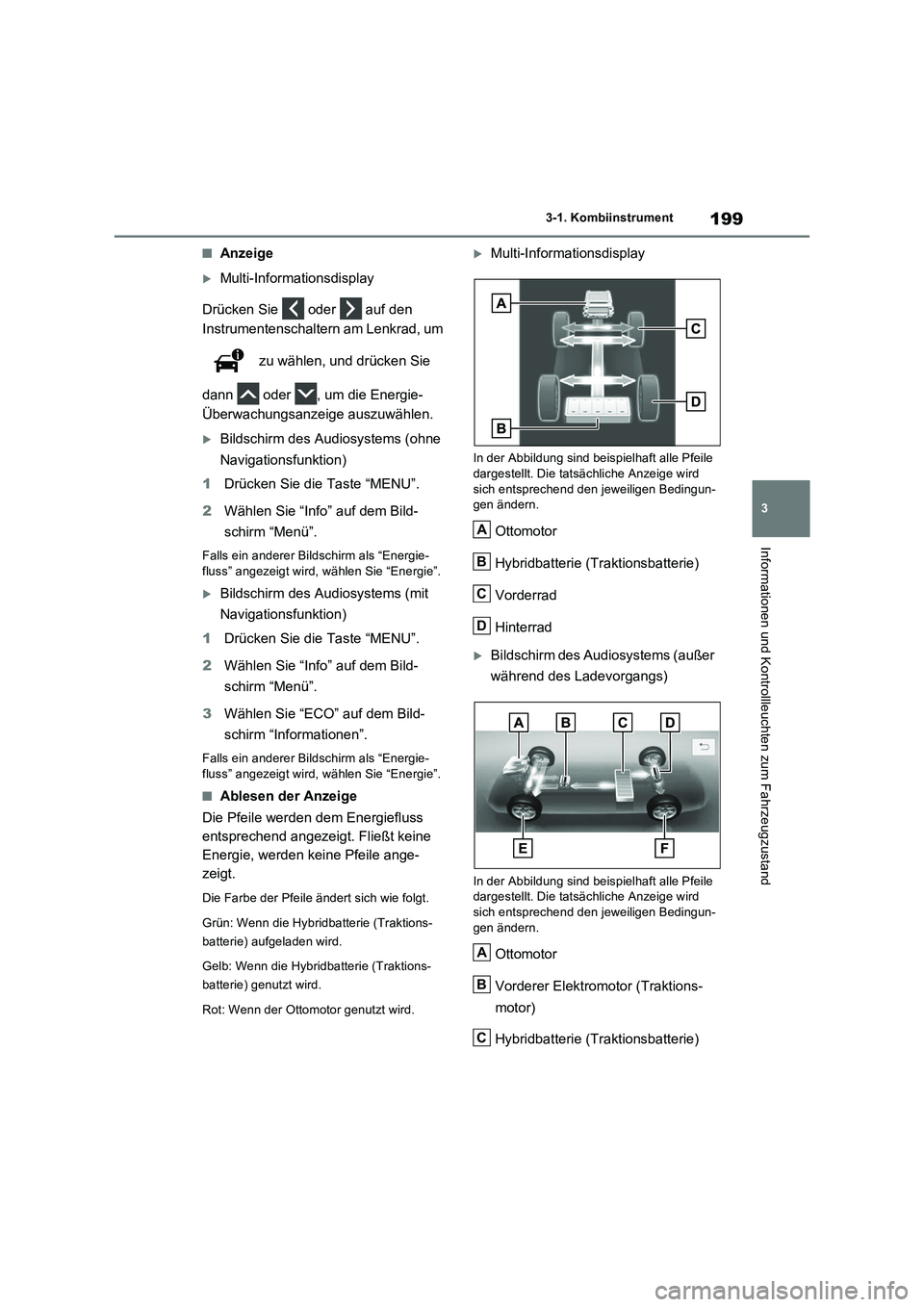

3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QAnzeige
Multi-Informationsdisplay
Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad, um
zu wählen, und drücken Sie
dann oder , um die Energie-
Überwachungsanzeige auszuwählen.
Bildschirm des Audiosystems (ohne
Navigationsfunktion)
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Falls ein anderer Bildschirm als “Energie-
fluss” angezeigt wird, wählen Sie “Energie”.
Bildschirm des Audiosystems (mit
Navigationsfunktion)
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Falls ein anderer Bildschirm als “Energie-
fluss” angezeigt wird, wählen Sie “Energie”.
QAblesen der Anzeige
Die Pfeile werden dem Energiefluss
entsprechend angezeigt. Fließt keine
Energie, werden keine Pfeile ange-
zeigt.
Die Farbe der Pfeile ändert sich wie folgt.
Grün: Wenn die Hybridbatterie (Traktions-
batterie) aufgeladen wird.
Gelb: Wenn die Hybridbatterie (Traktions-
batterie) genutzt wird.
Rot: Wenn der Ottomotor genutzt wird.
Multi-Informationsdisplay
In der Abbildung sind beispielhaft alle Pfeile
dargestellt. Die tatsächliche Anzeige wird
sich entsprechend den jeweiligen Bedingun-
gen ändern.
Ottomotor
Hybridbatterie (Traktionsbatterie)
Vorderrad
Hinterrad
Bildschirm des Audiosystems (außer
während des Ladevorgangs)
In der Abbildung sind beispielhaft alle Pfeile
dargestellt. Die tatsächliche Anzeige wird
sich entsprechend den jeweiligen Bedingun-
gen ändern.
Ottomotor
Vorderer Elektromotor (Traktions-
motor)
Hybridbatterie (Traktionsbatterie)
A
B
C
D
A
B
C

201

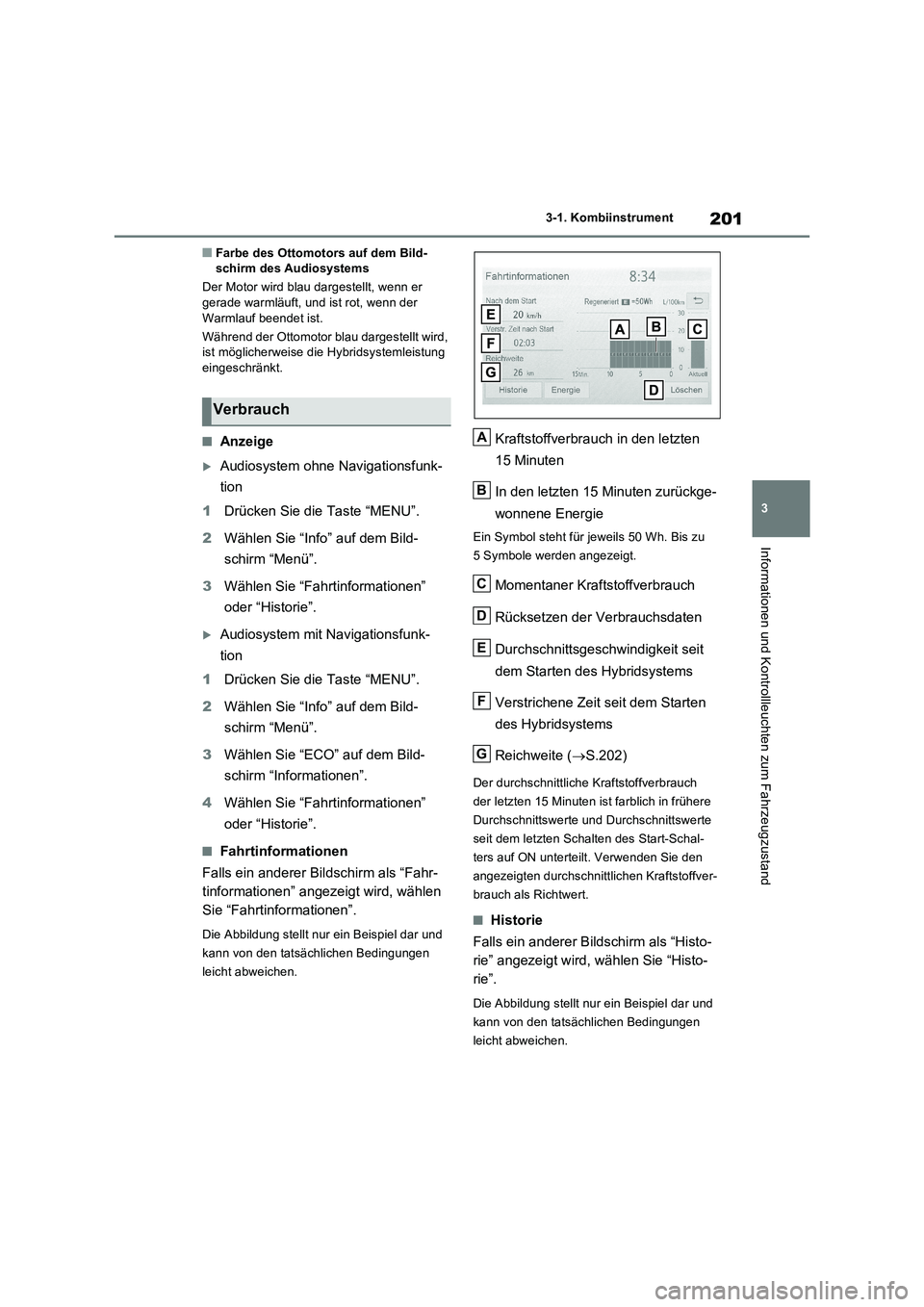

3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QFarbe des Ottomotors auf dem Bild-
schirm des Audiosystems
Der Motor wird blau dargestellt, wenn er
gerade warmläuft, und ist rot, wenn der
Warmlauf beendet ist.
Während der Ottomotor blau dargestellt wird,
ist möglicherweise die Hybridsystemleistung
eingeschränkt.
QAnzeige
Audiosystem ohne Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3Wählen Sie “Fahrtinformationen”
oder “Historie”.
Audiosystem mit Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
4Wählen Sie “Fahrtinformationen”
oder “Historie”.
QFahrtinformationen
Falls ein anderer Bildschirm als “Fahr-
tinformationen” angezeigt wird, wählen
Sie “Fahrtinformationen”.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
Kraftstoffverbrauch in den letzten
15 Minuten
In den letzten 15 Minuten zurückge-
wonnene Energie
Ein Symbol steht für jeweils 50 Wh. Bis zu
5 Symbole werden angezeigt.
Momentaner Kraftstoffverbrauch
Rücksetzen der Verbrauchsdaten
Durchschnittsgeschwindigkeit seit
dem Starten des Hybridsystems
Verstrichene Zeit seit dem Starten
des Hybridsystems
Reichweite (S.202)
Der durchschnittliche Kraftstoffverbrauch
der letzten 15 Minuten ist farblich in frühere
Durchschnittswerte und Durchschnittswerte
seit dem letzten Schalten des Start-Schal-
ters auf ON unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffver-
brauch als Richtwert.
QHistorie
Falls ein anderer Bildschirm als “Histo-
rie” angezeigt wird, wählen Sie “Histo-
rie”.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
Verbrauch
Energie
A
B
C
D
E
F
G

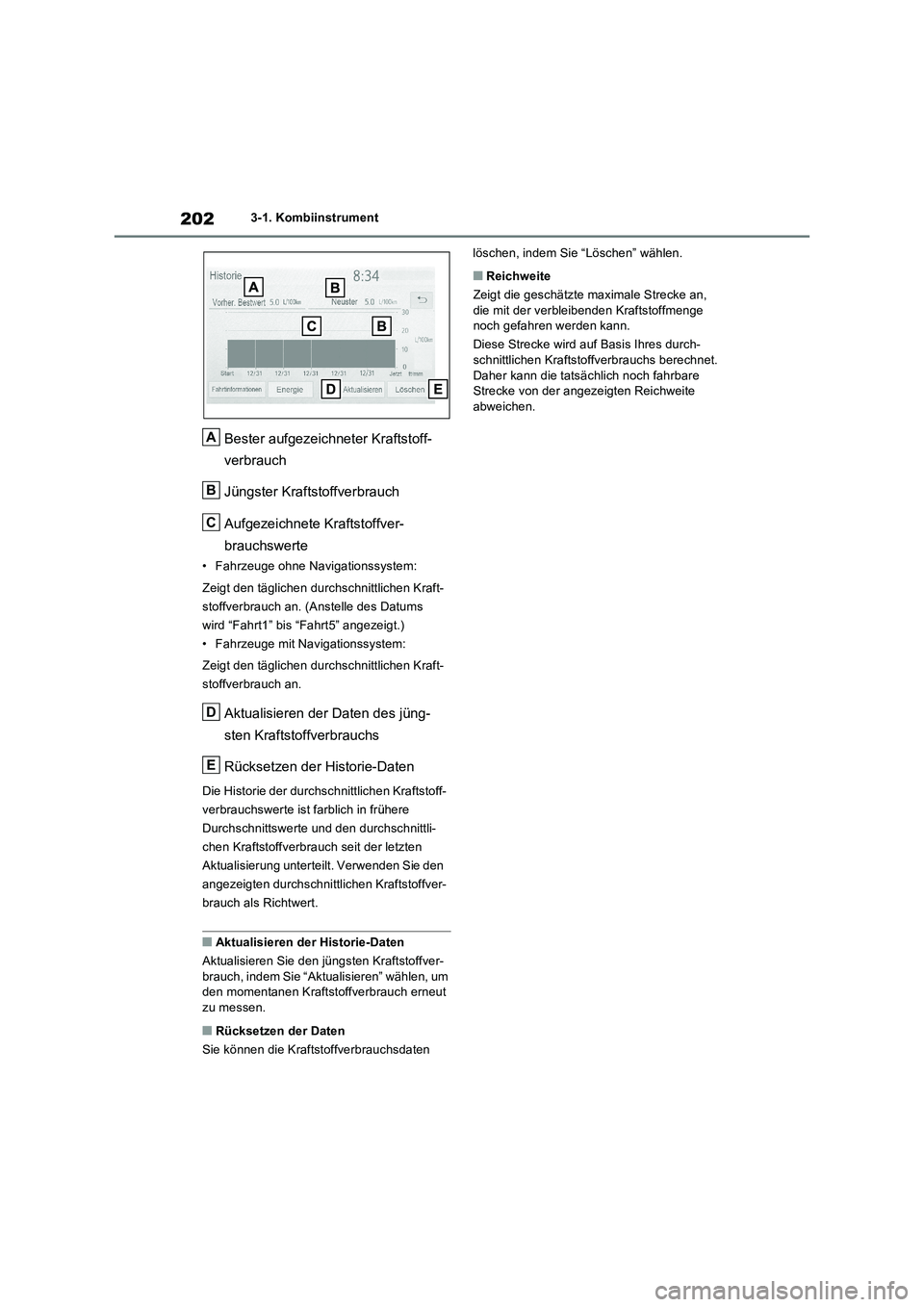

2023-1. Kombiinstrument
Bester aufgezeichneter Kraftstoff-
verbrauch
Jüngster Kraftstoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
• Fahrzeuge ohne Navigationssystem:
Zeigt den täglichen durchschnittlichen Kraft-
stoffverbrauch an. (Anstelle des Datums
wird “Fahrt1” bis “Fahrt5” angezeigt.)
• Fahrzeuge mit Navigationssystem:
Zeigt den täglichen durchschnittlichen Kraft-
stoffverbrauch an.
Aktualisieren der Daten des jüng-
sten Kraftstoffverbrauchs
Rücksetzen der Historie-Daten
Die Historie der durchschnittlichen Kraftstoff-
verbrauchswerte ist farblich in frühere
Durchschnittswerte und den durchschnittli-
chen Kraftstoffverbrauch seit der letzten
Aktualisierung unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffver-
brauch als Richtwert.
QAktualisieren der Historie-Daten
Aktualisieren Sie den jüngsten Kraftstoffver-
brauch, indem Sie “Aktualisieren” wählen, um
den momentanen Kraftstoffverbrauch erneut
zu messen.
QRücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten löschen, indem Sie “Löschen” wählen.
QReichweite
Zeigt die geschätzte maximale Strecke an,
die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare
Strecke von der angezeigten Reichweite
abweichen.
A
B
C
D
E

379
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden

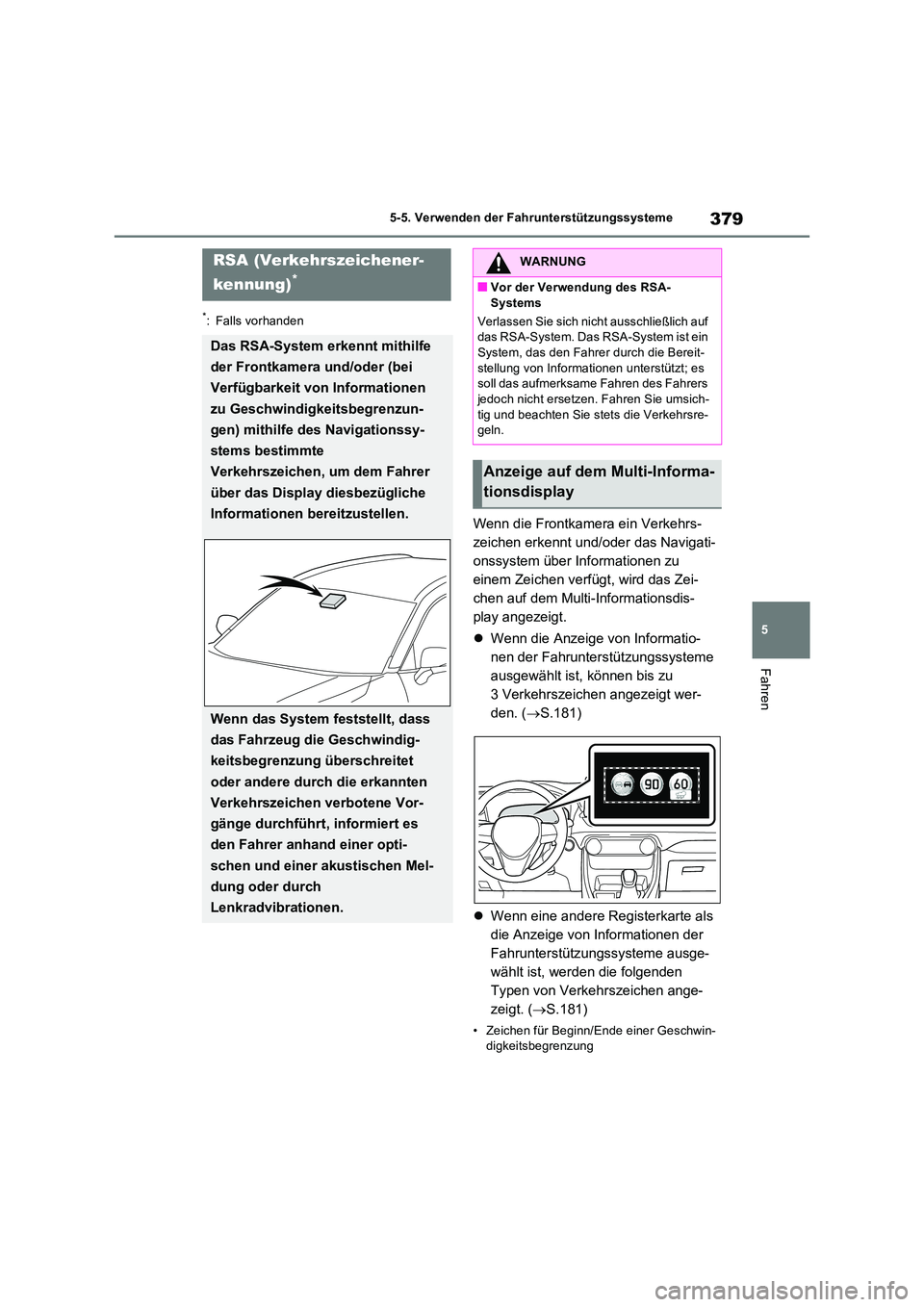

Wenn die Frontkamera ein Verkehrs-
zeichen erkennt und/oder das Navigati-
onssystem über Informationen zu
einem Zeichen verfügt, wird das Zei-
chen auf dem Multi-Informationsdis-
play angezeigt.
 Wenn die Anzeige von Informatio-
nen der Fahrunterstützungssysteme
ausgewählt ist, können bis zu
3 Verkehrszeichen angezeigt wer-
den. ( S.181)
 Wenn eine andere Registerkarte als
die Anzeige von Informationen der
Fahrunterstützungssysteme ausge-
wählt ist, werden die folgenden
Typen von Verkehrszeichen ange-
zeigt. ( S.181)
• Zeichen für Beginn/Ende einer Geschwin- digkeitsbegrenzung
RSA (Verkehrszeichener-
kennung)*
Das RSA-System erkennt mithilfe
der Frontkamera und/oder (bei
Verfügbarkeit von Informationen
zu Geschwindigkeitsbegrenzun-
gen) mithilfe des Navigationssy-
stems bestimmte
Verkehrszeichen, um dem Fahrer
über das Display diesbezügliche
Informationen bereitzustellen.
Wenn das System feststellt, dass
das Fahrzeug die Geschwindig-
keitsbegrenzung überschreitet
oder andere durch die erkannten
Verkehrszeichen verbotene Vor-
gänge durchführt, informiert es
den Fahrer anhand einer opti-
schen und einer akustischen Mel-
dung oder durch
Lenkradvibrationen.
WARNUNG
QVor der Verwendung des RSA-
Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist ein System, das den Fahrer durch die Bereit-
stellung von Informationen unterstützt; es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie umsich-
tig und beachten Sie stets die Verkehrsre- geln.
Anzeige auf dem Multi-Informa-
tionsdisplay

3805-5. Verwenden der Fahrunterstützungssysteme
• Hinweiszeichen, die mit Geschwindig-
keitsbegrenzungen in Verbindung stehen
(Schnellstraße, Autobahn, geschlossene
Ortschaft, verkehrsberuhigter Bereich)
• Zeichen für Ende aller Streckenverbote
• Einfahrtverbotszeichen
* (sofern eine Mel-
dung erforderlich ist)
• Geschwindigkeitsbegrenzungszeichen mit
Zusatzzeichen (nur Auffahrt/Ausfahrt)
*: Bei Fahrzeugen mit Navigationssystem
Wenn außer den Geschwindigkeitsbe-
grenzungszeichen noch andere Verkehrs-
zeichen erkannt werden, werden diese
überlappend gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszeichen
angezeigt.
Die folgenden Typen von Verkehrszei-
chen (einschließlich elektronischer und
blinkender Verkehrszeichen) können
erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen
nicht entsprechende) oder vor Kurzem ein-
geführte Verkehrszeichen werden mögli-
cherweise nicht erkannt.
Geschwindigkeitsbegrenzungszei-
chen
Mit Geschwindigkeitsbegrenzungen
in Verbindung stehende Informatio-
nen
*
Unterstützte Verkehrszeichen-
typen
Beginn einer Geschwindigkeits-
begrenzung/Beginn einer
Höchstgeschwindigkeitszone
Ende einer Geschwindigkeits-
begrenzung/Ende einer Höchst-
geschwindigkeitszone
Autobahn
Ende der Autobahn
Schnellstraße
Ende der Schnellstraße
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft

381

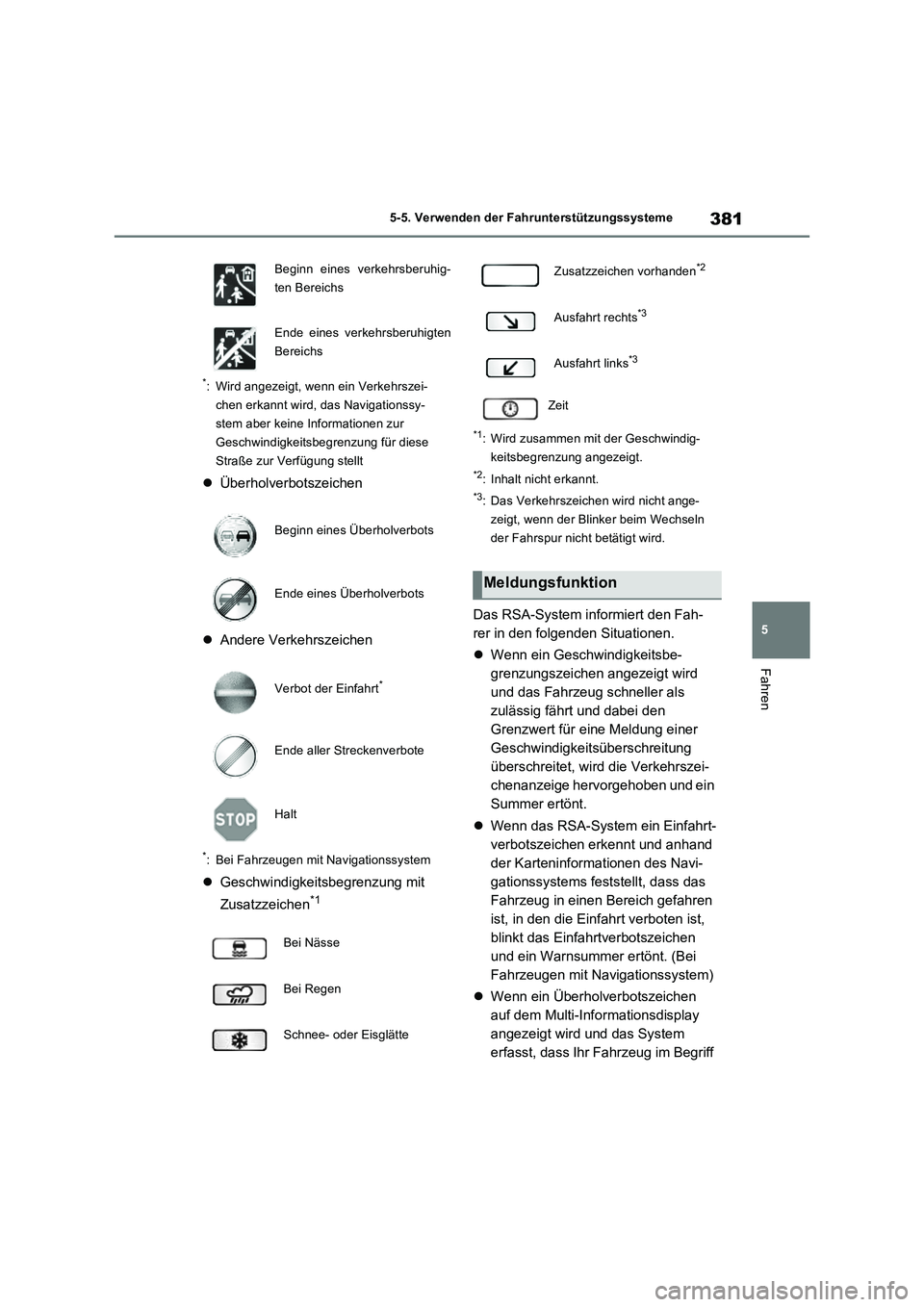

5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Wird angezeigt, wenn ein Verkehrszei-
chen erkannt wird, das Navigationssy-
stem aber keine Informationen zur
Geschwindigkeitsbegrenzung für diese
Straße zur Verfügung stellt
Überholverbotszeichen
Andere Verkehrszeichen
*: Bei Fahrzeugen mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen
*1
*1: Wird zusammen mit der Geschwindig-
keitsbegrenzung angezeigt.
*2: Inhalt nicht erkannt.
*3: Das Verkehrszeichen wird nicht ange-
zeigt, wenn der Blinker beim Wechseln
der Fahrspur nicht betätigt wird.
Das RSA-System informiert den Fah-
rer in den folgenden Situationen.
Wenn ein Geschwindigkeitsbe-
grenzungszeichen angezeigt wird
und das Fahrzeug schneller als
zulässig fährt und dabei den
Grenzwert für eine Meldung einer
Geschwindigkeitsüberschreitung
überschreitet, wird die Verkehrszei-
chenanzeige hervorgehoben und ein
Summer ertönt.
Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und anhand
der Karteninformationen des Navi-
gationssystems feststellt, dass das
Fahrzeug in einen Bereich gefahren
ist, in den die Einfahrt verboten ist,
blinkt das Einfahrtverbotszeichen
und ein Warnsummer ertönt. (Bei
Fahrzeugen mit Navigationssystem)
Wenn ein Überholverbotszeichen
auf dem Multi-Informationsdisplay
angezeigt wird und das System
erfasst, dass Ihr Fahrzeug im Begriff
Beginn eines verkehrsberuhig-
ten Bereichs
Ende eines verkehrsberuhigten
Bereichs
Beginn eines Überholverbots
Ende eines Überholverbots
Verbot der Einfahrt
*
Ende aller Streckenverbote
Halt
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Zusatzzeichen vorhanden*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit
Meldungsfunktion

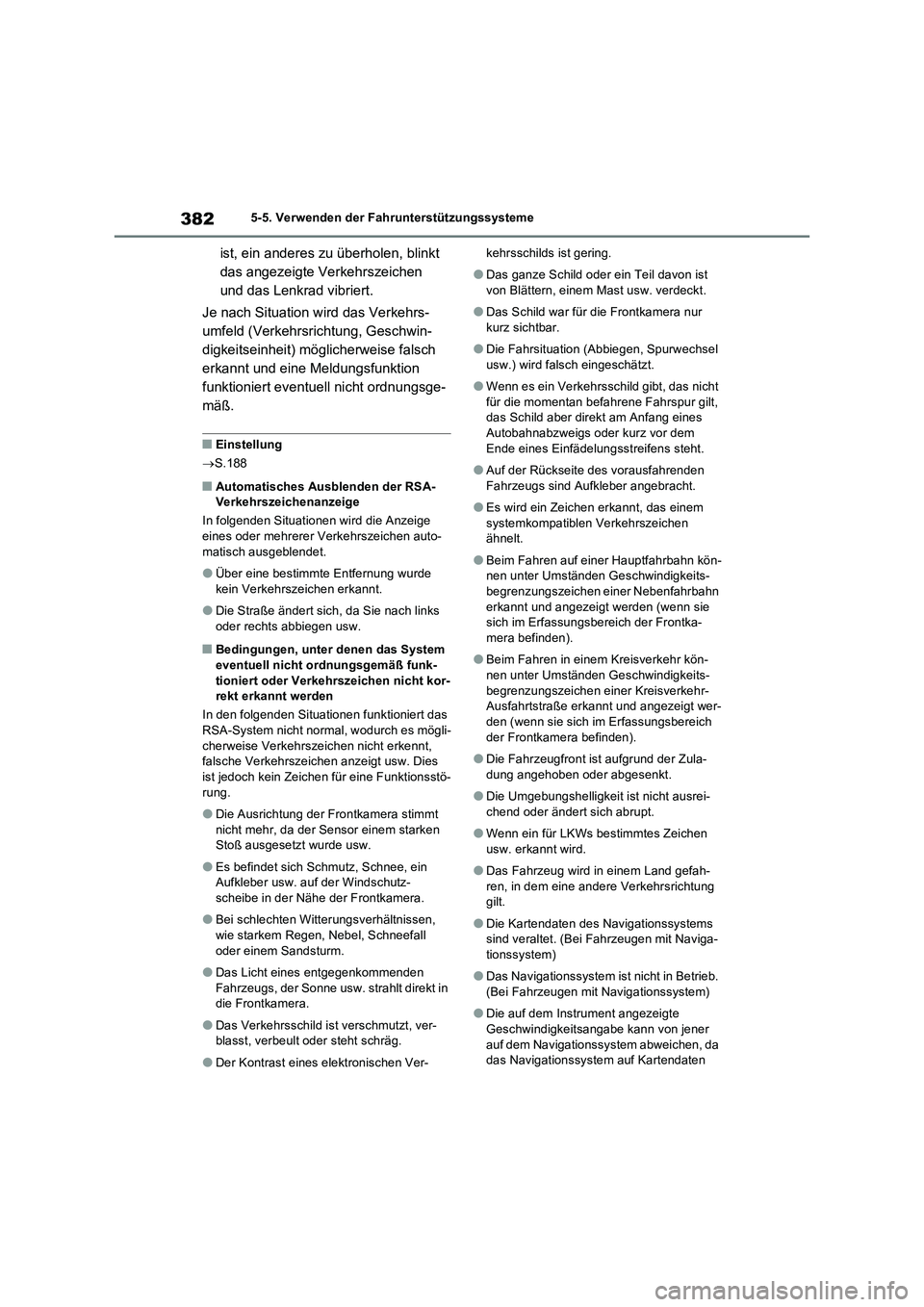

3825-5. Verwenden der Fahrunterstützungssysteme
ist, ein anderes zu überholen, blinkt
das angezeigte Verkehrszeichen
und das Lenkrad vibriert.
Je nach Situation wird das Verkehrs-
umfeld (Verkehrsrichtung, Geschwin-
digkeitseinheit) möglicherweise falsch
erkannt und eine Meldungsfunktion
funktioniert eventuell nicht ordnungsge-
mäß.
QEinstellung
S.188
QAutomatisches Ausblenden der RSA-
Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige
eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
OÜber eine bestimmte Entfernung wurde
kein Verkehrszeichen erkannt.
ODie Straße ändert sich, da Sie nach links
oder rechts abbiegen usw.
QBedingungen, unter denen das System
eventuell nicht ordnungsgemäß funk-
tioniert oder Verkehrszeichen nicht kor-
rekt erkannt werden
In den folgenden Situationen funktioniert das
RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt,
falsche Verkehrszeichen anzeigt usw. Dies
ist jedoch kein Zeichen für eine Funktionsstö-
rung.
ODie Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken
Stoß ausgesetzt wurde usw.
OEs befindet sich Schmutz, Schnee, ein
Aufkleber usw. auf der Windschutz-
scheibe in der Nähe der Frontkamera.
OBei schlechten Witterungsverhältnissen,
wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm.
ODas Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in
die Frontkamera.
ODas Verkehrsschild ist verschmutzt, ver-
blasst, verbeult oder steht schräg.
ODer Kontrast eines elektronischen Ver-kehrsschilds ist gering.
ODas ganze Schild oder ein Teil davon ist
von Blättern, einem Mast usw. verdeckt.
ODas Schild war für die Frontkamera nur
kurz sichtbar.
ODie Fahrsituation (Abbiegen, Spurwechsel
usw.) wird falsch eingeschätzt.
OWenn es ein Verkehrsschild gibt, das nicht
für die momentan befahrene Fahrspur gilt,
das Schild aber direkt am Anfang eines
Autobahnabzweigs oder kurz vor dem
Ende eines Einfädelungsstreifens steht.
OAuf der Rückseite des vorausfahrenden
Fahrzeugs sind Aufkleber angebracht.
OEs wird ein Zeichen erkannt, das einem
systemkompatiblen Verkehrszeichen
ähnelt.
OBeim Fahren auf einer Hauptfahrbahn kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn
erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich der Frontka-
mera befinden).
OBeim Fahren in einem Kreisverkehr kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Kreisverkehr-
Ausfahrtstraße erkannt und angezeigt wer-
den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
ODie Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
ODie Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
OWenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
ODas Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung
gilt.
ODie Kartendaten des Navigationssystems
sind veraltet. (Bei Fahrzeugen mit Naviga-
tionssystem)
ODas Navigationssystem ist nicht in Betrieb.
(Bei Fahrzeugen mit Navigationssystem)
ODie auf dem Instrument angezeigte
Geschwindigkeitsangabe kann von jener
auf dem Navigationssystem abweichen, da
das Navigationssystem auf Kartendaten

419

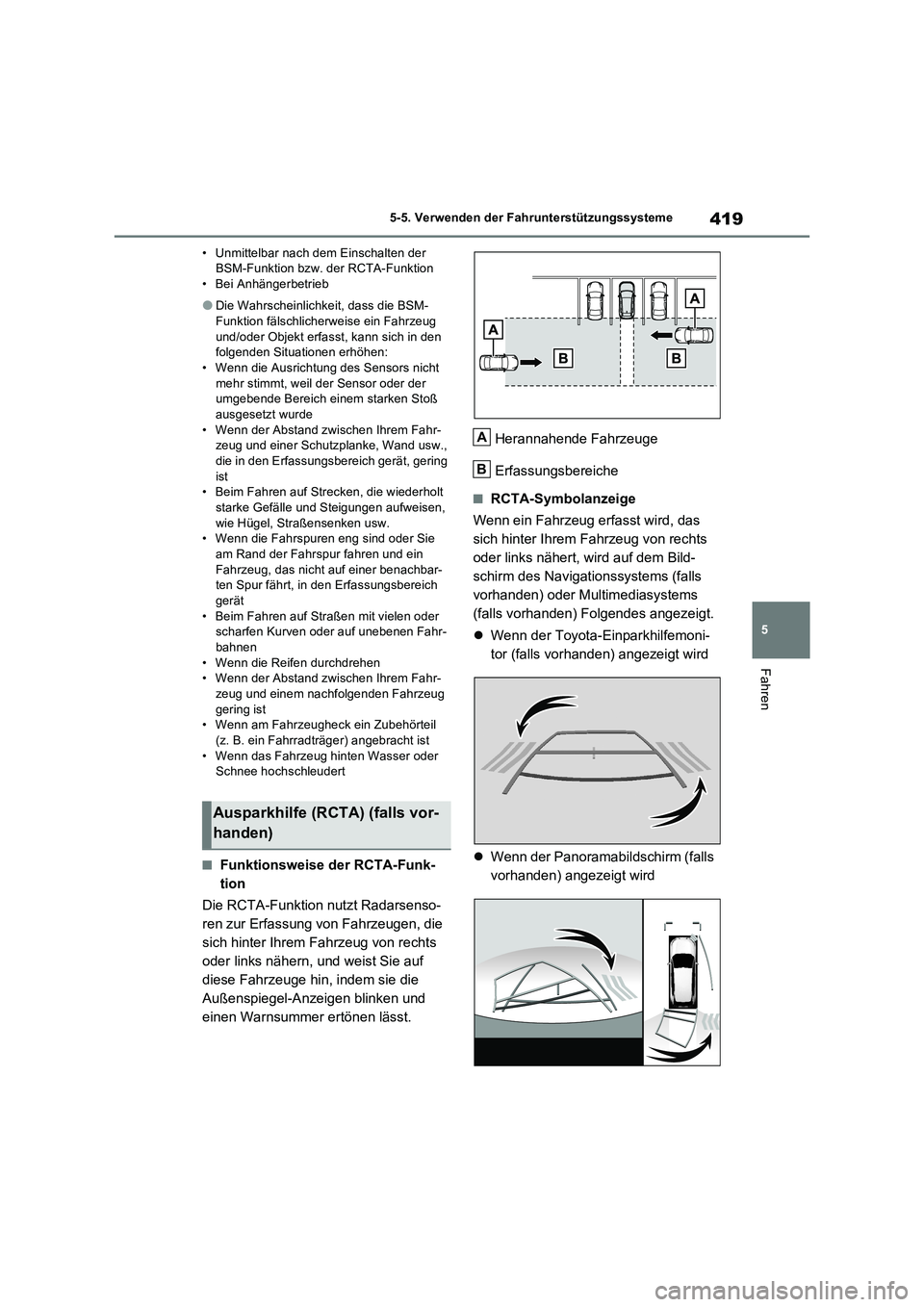

5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
• Unmittelbar nach dem Einschalten der
BSM-Funktion bzw. der RCTA-Funktion
• Bei Anhängerbetrieb
ODie Wahrscheinlichkeit, dass die BSM-
Funktion fälschlicherweise ein Fahrzeug
und/oder Objekt erfasst, kann sich in den
folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einer Schutzplanke, Wand usw.,
die in den Erfassungsbereich gerät, gering
ist
• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen,
wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie
am Rand der Fahrspur fahren und ein
Fahrzeug, das nicht auf einer benachbar-
ten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit vielen oder
scharfen Kurven oder auf unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist
• Wenn das Fahrzeug hinten Wasser oder
Schnee hochschleudert
QFunktionsweise der RCTA-Funk-
tion
Die RCTA-Funktion nutzt Radarsenso-
ren zur Erfassung von Fahrzeugen, die
sich hinter Ihrem Fahrzeug von rechts
oder links nähern, und weist Sie auf
diese Fahrzeuge hin, indem sie die
Außenspiegel-Anzeigen blinken und
einen Warnsummer ertönen lässt.Herannahende Fahrzeuge
Erfassungsbereiche
QRCTA-Symbolanzeige
Wenn ein Fahrzeug erfasst wird, das
sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Bild-
schirm des Navigationssystems (falls
vorhanden) oder Multimediasystems
(falls vorhanden) Folgendes angezeigt.
Wenn der Toyota-Einparkhilfemoni-
tor (falls vorhanden) angezeigt wird
Wenn der Panoramabildschirm (falls
vorhanden) angezeigt wird
Ausparkhilfe (RCTA) (falls vor-
handen)
A
B
