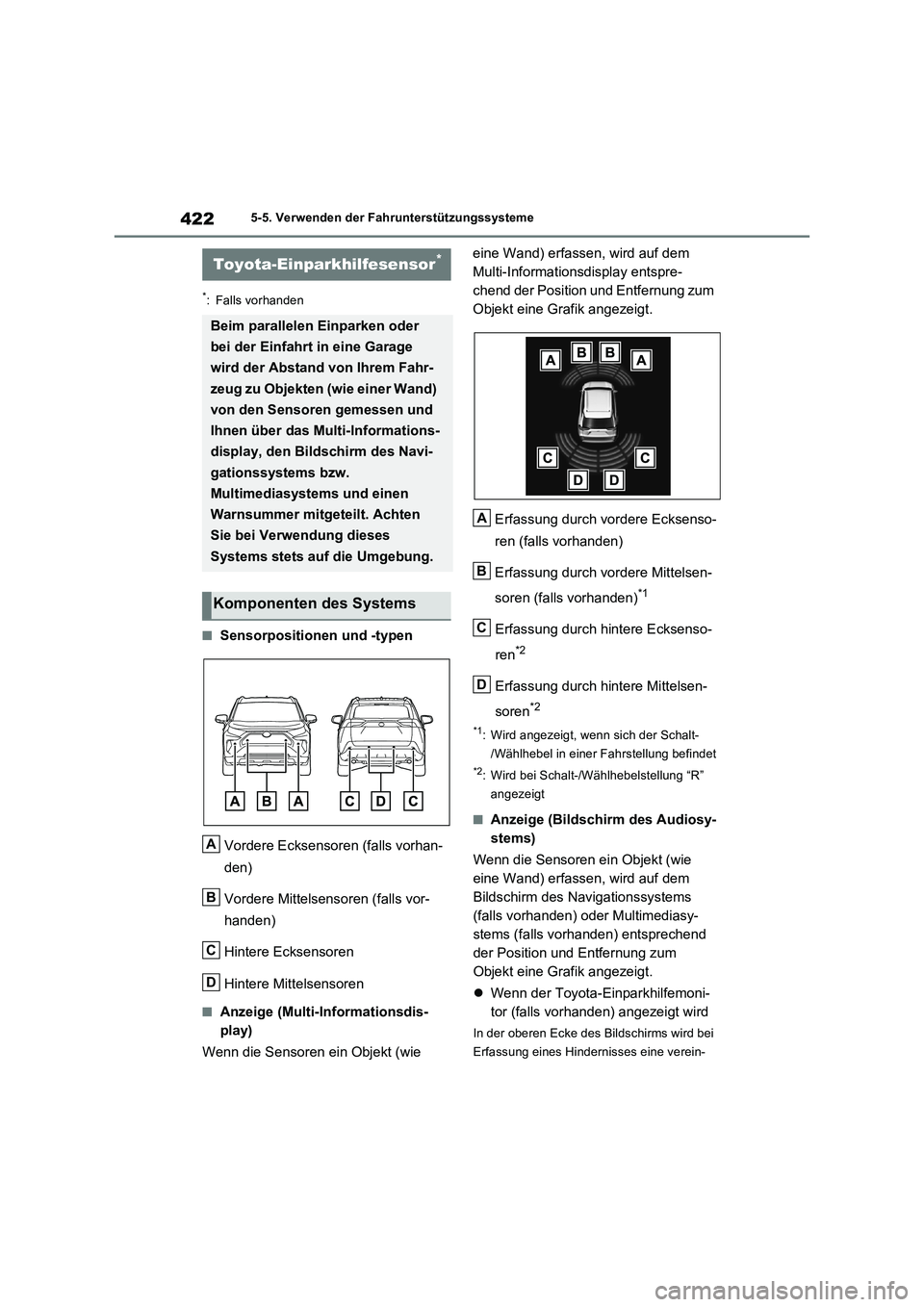

4225-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
QSensorpositionen und -typen
Vordere Ecksensoren (falls vorhan-
den)
Vordere Mittelsensoren (falls vor-
handen)
Hintere Ecksensoren
Hintere Mittelsensoren
QAnzeige (Multi-Informationsdis-
play)
Wenn die Sensoren ein Objekt (wie eine Wand) erfassen, wird auf dem
Multi-Informationsdisplay entspre-
chend der Position und Entfernung zum
Objekt eine Grafik angezeigt.
Erfassung durch vordere Ecksenso-
ren (falls vorhanden)
Erfassung durch vordere Mittelsen-
soren (falls vorhanden)
*1
Erfassung durch hintere Ecksenso-
ren
*2
Erfassung durch hintere Mittelsen-
soren
*2
*1: Wird angezeigt, wenn sich der Schalt-
/Wählhebel in einer Fahrstellung befindet
*2: Wird bei Schalt-/Wählhebelstellung “R”
angezeigt
QAnzeige (Bildschirm des Audiosy-
stems)
Wenn die Sensoren ein Objekt (wie
eine Wand) erfassen, wird auf dem
Bildschirm des Navigationssystems
(falls vorhanden) oder Multimediasy-
stems (falls vorhanden) entsprechend
der Position und Entfernung zum
Objekt eine Grafik angezeigt.
Wenn der Toyota-Einparkhilfemoni-
tor (falls vorhanden) angezeigt wird
In der oberen Ecke des Bildschirms wird bei
Erfassung eines Hindernisses eine verein-
Toyota-Einparkhilfesensor*
Beim parallelen Einparken oder
bei der Einfahrt in eine Garage
wird der Abstand von Ihrem Fahr-
zeug zu Objekten (wie einer Wand)
von den Sensoren gemessen und
Ihnen über das Multi-Informations-
display, den Bildschirm des Navi-
gationssystems bzw.
Multimediasystems und einen
Warnsummer mitgeteilt. Achten
Sie bei Verwendung dieses
Systems stets auf die Umgebung.
Komponenten des Systems
A
B
C
D
A
B
C
D

427
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Ungefähre Entfernung zum Objekt
• Vorderer Mittelsensor: 100 cm bis 60 cm
• Hinterer Mittelsensor: 150 cm bis 60 cm
Ungefähre Entfernung zum Objekt: 60 cm bis 45 cm
Ungefähre Entfernung zum Objekt: 45 cm bis 30 cm
Ungefähre Entfernung zum Objekt: 30 cm bis 15 cm
*: Die den Abstand anzeigenden Segmente blinken langsam.
Multi-InformationsdisplayBildschirm des Navigations- oder Multimediasy-
stems
Multi-InformationsdisplayBildschirm des Navigations- oder Multimediasy-
stems
Multi-InformationsdisplayBildschirm des Navigations- oder Multimediasy-
stems
Multi-Informationsdisplay*Bildschirm des Navigations- oder Multimediasy-
stems

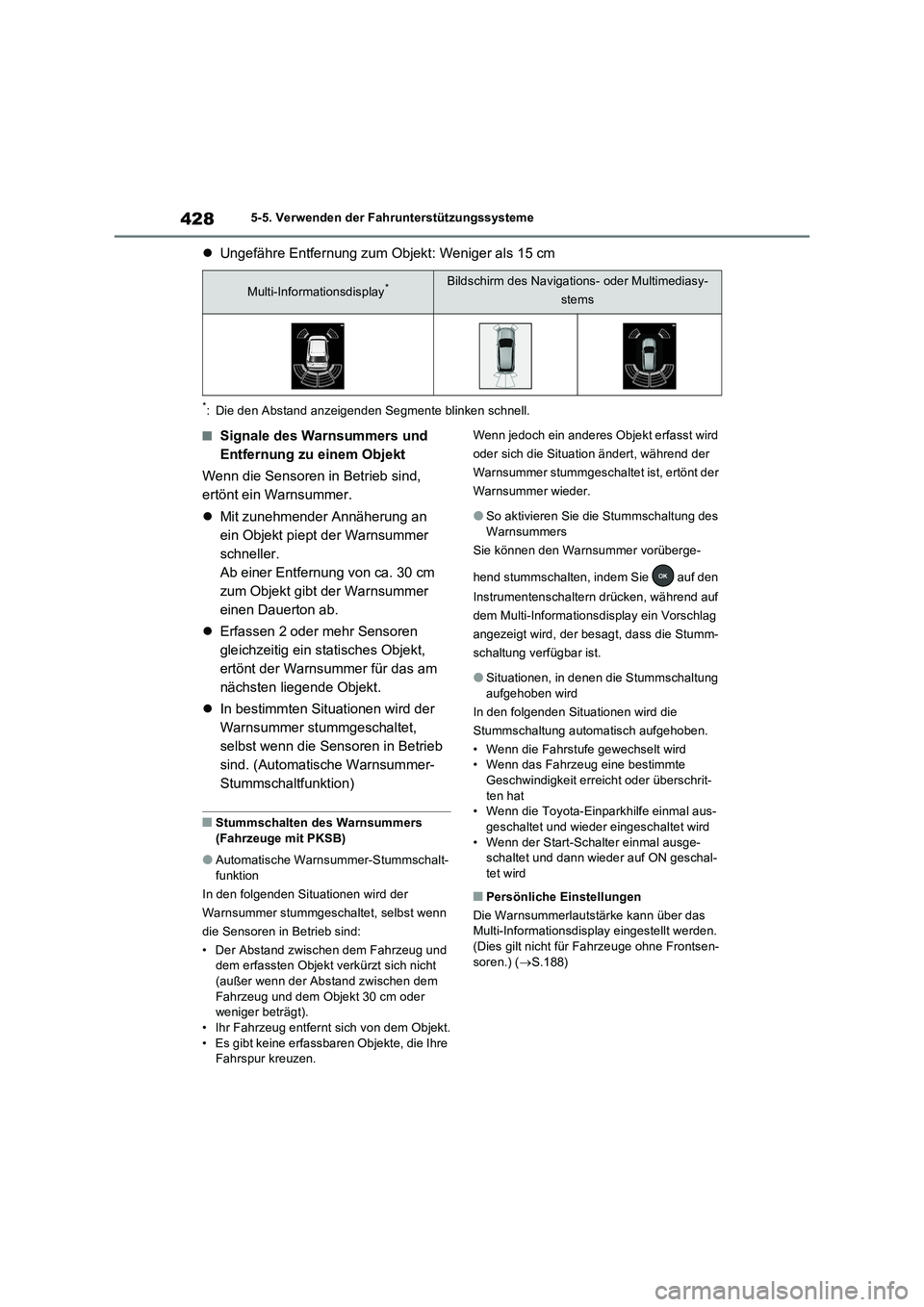

4285-5. Verwenden der Fahrunterstützungssysteme
Ungefähre Entfernung zum Objekt: Weniger als 15 cm
*: Die den Abstand anzeigenden Segmente blinken schnell.
QSignale des Warnsummers und
Entfernung zu einem Objekt
Wenn die Sensoren in Betrieb sind,
ertönt ein Warnsummer.
Mit zunehmender Annäherung an
ein Objekt piept der Warnsummer
schneller.
Ab einer Entfernung von ca. 30 cm
zum Objekt gibt der Warnsummer
einen Dauerton ab.
Erfassen 2 oder mehr Sensoren
gleichzeitig ein statisches Objekt,
ertönt der Warnsummer für das am
nächsten liegende Objekt.
In bestimmten Situationen wird der
Warnsummer stummgeschaltet,
selbst wenn die Sensoren in Betrieb
sind. (Automatische Warnsummer-
Stummschaltfunktion)
QStummschalten des Warnsummers
(Fahrzeuge mit PKSB)
OAutomatische Warnsummer-Stummschalt-
funktion
In den folgenden Situationen wird der
Warnsummer stummgeschaltet, selbst wenn
die Sensoren in Betrieb sind:
• Der Abstand zwischen dem Fahrzeug und
dem erfassten Objekt verkürzt sich nicht
(außer wenn der Abstand zwischen dem
Fahrzeug und dem Objekt 30 cm oder
weniger beträgt).
• Ihr Fahrzeug entfernt sich von dem Objekt.
• Es gibt keine erfassbaren Objekte, die Ihre
Fahrspur kreuzen.Wenn jedoch ein anderes Objekt erfasst wird
oder sich die Situation ändert, während der
Warnsummer stummgeschaltet ist, ertönt der
Warnsummer wieder.
OSo aktivieren Sie die Stummschaltung des
Warnsummers
Sie können den Warnsummer vorüberge-
hend stummschalten, indem Sie auf den
Instrumentenschaltern drücken, während auf
dem Multi-Informationsdisplay ein Vorschlag
angezeigt wird, der besagt, dass die Stumm-
schaltung verfügbar ist.
OSituationen, in denen die Stummschaltung
aufgehoben wird
In den folgenden Situationen wird die
Stummschaltung automatisch aufgehoben.
• Wenn die Fahrstufe gewechselt wird
• Wenn das Fahrzeug eine bestimmte
Geschwindigkeit erreicht oder überschrit-
ten hat
• Wenn die Toyota-Einparkhilfe einmal aus-
geschaltet und wieder eingeschaltet wird
• Wenn der Start-Schalter einmal ausge-
schaltet und dann wieder auf ON geschal-
tet wird
QPersönliche Einstellungen
Die Warnsummerlautstärke kann über das
Multi-Informationsdisplay eingestellt werden.
(Dies gilt nicht für Fahrzeuge ohne Frontsen-
soren.) (S.188)
Multi-Informationsdisplay*Bildschirm des Navigations- oder Multimediasy-
stems

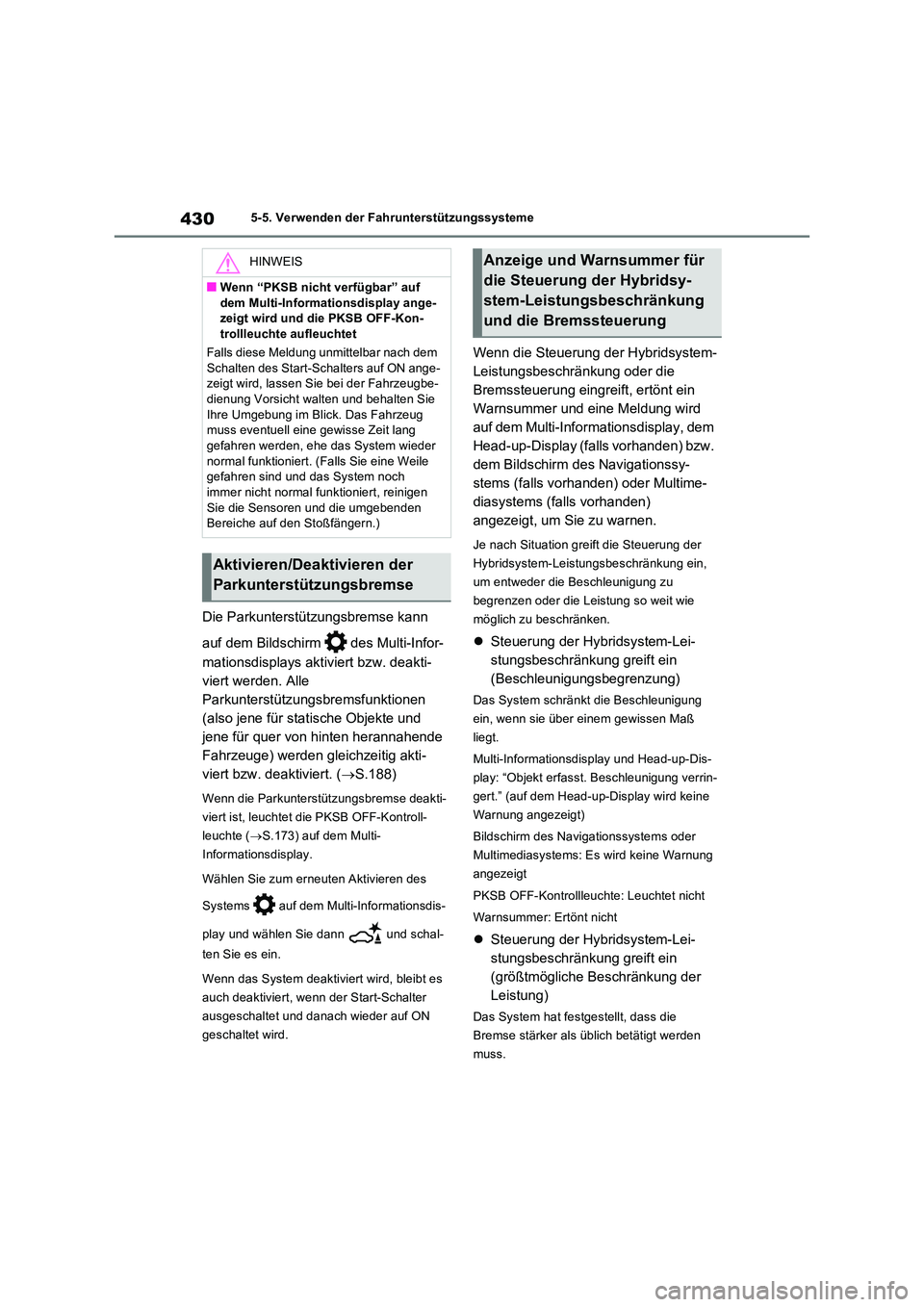

4305-5. Verwenden der Fahrunterstützungssysteme
Die Parkunterstützungsbremse kann
auf dem Bildschirm des Multi-Infor-
mationsdisplays aktiviert bzw. deakti-
viert werden. Alle
Parkunterstützungsbremsfunktionen
(also jene für statische Objekte und
jene für quer von hinten herannahende
Fahrzeuge) werden gleichzeitig akti-
viert bzw. deaktiviert. ( S.188)
Wenn die Parkunterstützungsbremse deakti-
viert ist, leuchtet die PKSB OFF-Kontroll-
leuchte ( S.173) auf dem Multi-
Informationsdisplay.
Wählen Sie zum erneuten Aktivieren des
Systems auf dem Multi-Informationsdis-
play und wählen Sie dann und schal-
ten Sie es ein.
Wenn das System deaktiviert wird, bleibt es
auch deaktiviert, wenn der Start-Schalter
ausgeschaltet und danach wieder auf ON
geschaltet wird.
Wenn die Steuerung der Hybridsystem-
Leistungsbeschränkung oder die
Bremssteuerung eingreift, ertönt ein
Warnsummer und eine Meldung wird
auf dem Multi-Informationsdisplay, dem
Head-up-Display (falls vorhanden) bzw.
dem Bildschirm des Navigationssy-
stems (falls vorhanden) oder Multime-
diasystems (falls vorhanden)
angezeigt, um Sie zu warnen.
Je nach Situation greift die Steuerung der
Hybridsystem-Leistungsbeschränkung ein,
um entweder die Beschleunigung zu
begrenzen oder die Leistung so weit wie
möglich zu beschränken.
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(Beschleunigungsbegrenzung)
Das System schränkt die Beschleunigung
ein, wenn sie über einem gewissen Maß
liegt.
Multi-Informationsdisplay und Head-up-Dis-
play: “Objekt erfasst. Beschleunigung verrin-
gert.” (auf dem Head-up-Display wird keine
Warnung angezeigt)
Bildschirm des Navigationssystems oder
Multimediasystems: Es wird keine Warnung
angezeigt
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Ertönt nicht
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(größtmögliche Beschränkung der
Leistung)
Das System hat festgestellt, dass die
Bremse stärker als üblich betätigt werden
muss.
HINWEIS
QWenn “PKSB nicht verfügbar” auf
dem Multi-Informationsdisplay ange- zeigt wird und die PKSB OFF-Kon-trollleuchte aufleuchtet
Falls diese Meldung unmittelbar nach dem
Schalten des Start-Schalters auf ON ange- zeigt wird, lassen Sie bei der Fahrzeugbe-dienung Vorsicht walten und behalten Sie
Ihre Umgebung im Blick. Das Fahrzeug muss eventuell eine gewisse Zeit lang gefahren werden, ehe das System wieder
normal funktioniert. (Falls Sie eine Weile gefahren sind und das System noch immer nicht normal funktioniert, reinigen
Sie die Sensoren und die umgebenden Bereiche auf den Stoßfängern.)
Aktivieren/Deaktivieren der
Parkunterstützungsbremse
Anzeige und Warnsummer für
die Steuerung der Hybridsy-
stem-Leistungsbeschränkung
und die Bremssteuerung

431

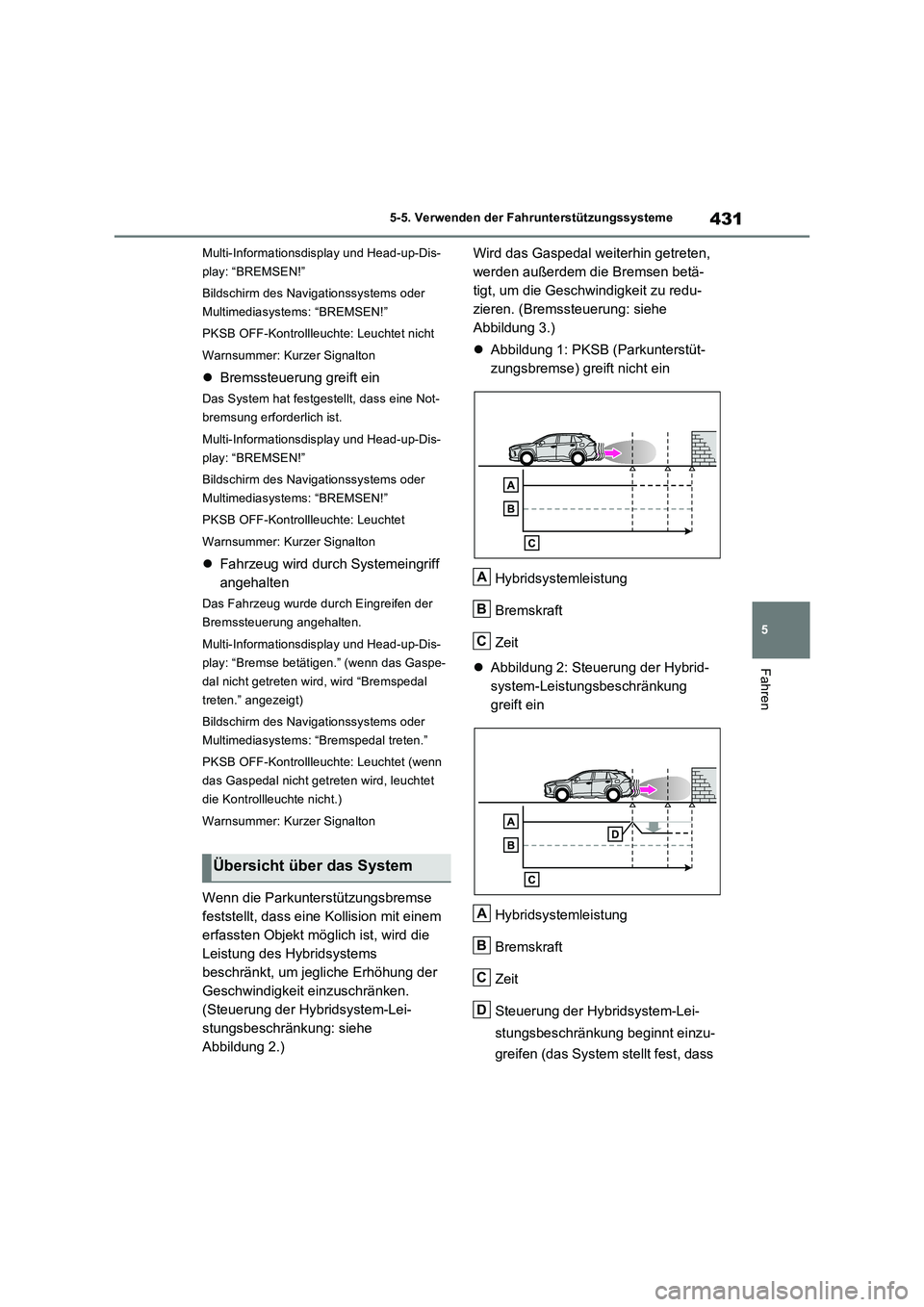

5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Multi-Informationsdisplay und Head-up-Dis-
play: “BREMSEN!”
Bildschirm des Navigationssystems oder
Multimediasystems: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
Bremssteuerung greift ein
Das System hat festgestellt, dass eine Not-
bremsung erforderlich ist.
Multi-Informationsdisplay und Head-up-Dis-
play: “BREMSEN!”
Bildschirm des Navigationssystems oder
Multimediasystems: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet
Warnsummer: Kurzer Signalton
Fahrzeug wird durch Systemeingriff
angehalten
Das Fahrzeug wurde durch Eingreifen der
Bremssteuerung angehalten.
Multi-Informationsdisplay und Head-up-Dis-
play: “Bremse betätigen.” (wenn das Gaspe-
dal nicht getreten wird, wird “Bremspedal
treten.” angezeigt)
Bildschirm des Navigationssystems oder
Multimediasystems: “Bremspedal treten.”
PKSB OFF-Kontrollleuchte: Leuchtet (wenn
das Gaspedal nicht getreten wird, leuchtet
die Kontrollleuchte nicht.)
Warnsummer: Kurzer Signalton
Wenn die Parkunterstützungsbremse
feststellt, dass eine Kollision mit einem
erfassten Objekt möglich ist, wird die
Leistung des Hybridsystems
beschränkt, um jegliche Erhöhung der
Geschwindigkeit einzuschränken.
(Steuerung der Hybridsystem-Lei-
stungsbeschränkung: siehe
Abbildung 2.)Wird das Gaspedal weiterhin getreten,
werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu redu-
zieren. (Bremssteuerung: siehe
Abbildung 3.)
Abbildung 1: PKSB (Parkunterstüt-
zungsbremse) greift nicht ein
Hybridsystemleistung
Bremskraft
Zeit
Abbildung 2: Steuerung der Hybrid-
system-Leistungsbeschränkung
greift ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
Übersicht über das System
A
B
C
A
B
C
D

611
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

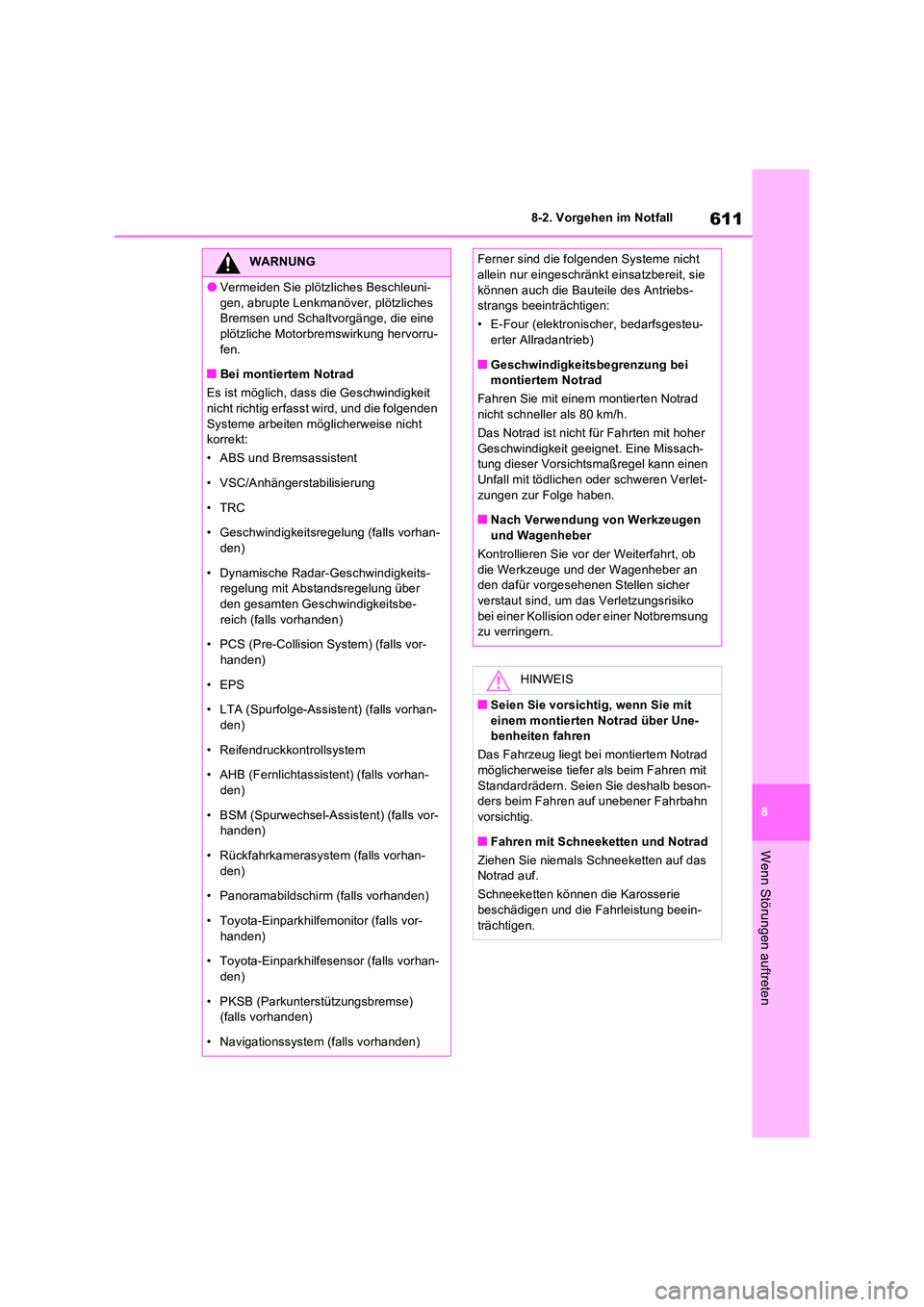

WARNUNG
OVermeiden Sie plötzliches Beschleuni-
gen, abrupte Lenkmanöver, plötzliches Bremsen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorru-
fen.
QBei montiertem Notrad
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
• ABS und Bremsassistent
• VSC/Anhängerstabilisierung
•TRC
• Geschwindigkeitsregelung (falls vorhan- den)
• Dynamische Radar-Geschwindigkeits- regelung mit Abstandsregelung über den gesamten Geschwindigkeitsbe-
reich (falls vorhanden)
• PCS (Pre-Collision System) (falls vor- handen)
• EPS
• LTA (Spurfolge-Assistent) (falls vorhan-
den)
• Reifendruckkontrollsystem
• AHB (Fernlichtassistent) (falls vorhan-
den)
• BSM (Spurwechsel-Assistent) (falls vor- handen)
• Rückfahrkamerasystem (falls vorhan- den)
• Panoramabildschirm (falls vorhanden)
• Toyota-Einparkhilfemonitor (falls vor- handen)
• Toyota-Einparkhilfesensor (falls vorhan-
den)
• PKSB (Parkunterstützungsbremse) (falls vorhanden)
• Navigationssystem (falls vorhanden)
Ferner sind die folgenden Systeme nicht allein nur eingeschränkt einsatzbereit, sie
können auch die Bauteile des Antriebs- strangs beeinträchtigen:
• E-Four (elektronischer, bedarfsgesteu- erter Allradantrieb)
QGeschwindigkeitsbegrenzung bei montiertem Notrad
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher
Geschwindigkeit geeignet. Eine Missach- tung dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verlet-
zungen zur Folge haben.
QNach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob
die Werkzeuge und der Wagenheber an den dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko
bei einer Kollision oder einer Notbremsung zu verringern.
HINWEIS
QSeien Sie vorsichtig, wenn Sie mit
einem montierten Notrad über Une- benheiten fahren
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit
Standardrädern. Seien Sie deshalb beson- ders beim Fahren auf unebener Fahrbahn vorsichtig.
QFahren mit Schneeketten und Notrad
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie beschädigen und die Fahrleistung beein-
trächtigen.

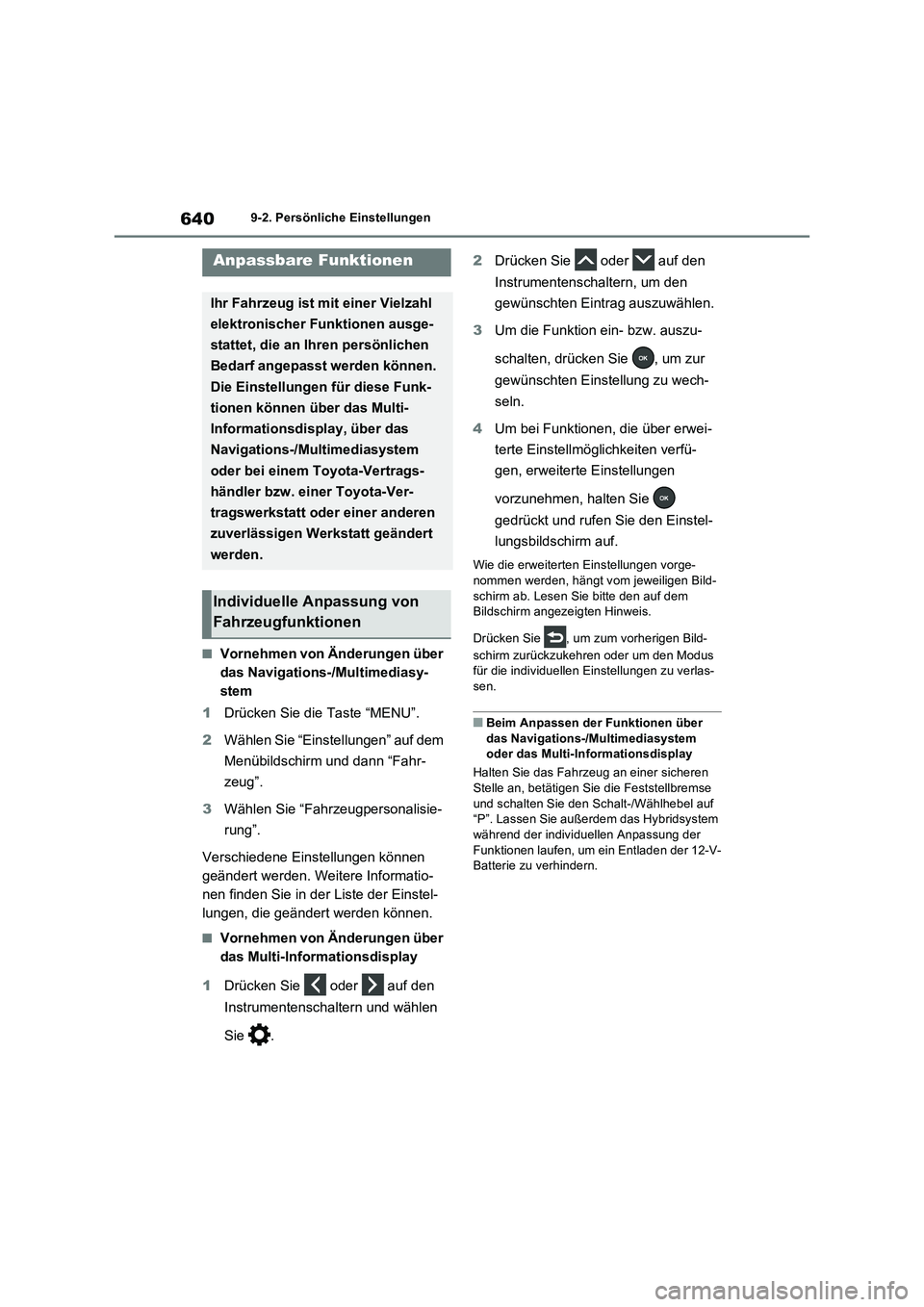

6409-2. Persönliche Einstellungen
9-2.Persönliche Einstellung en
QVornehmen von Änderungen über
das Navigations-/Multimediasy-
stem
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Einstellungen” auf dem
Menübildschirm und dann “Fahr-
zeug”.
3Wählen Sie “Fahrzeugpersonalisie-
rung”.
Verschiedene Einstellungen können
geändert werden. Weitere Informatio-
nen finden Sie in der Liste der Einstel-
lungen, die geändert werden können.
QVornehmen von Änderungen über
das Multi-Informationsdisplay
1Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie .2Drücken Sie oder auf den
Instrumentenschaltern, um den
gewünschten Eintrag auszuwählen.
3Um die Funktion ein- bzw. auszu-
schalten, drücken Sie , um zur
gewünschten Einstellung zu wech-
seln.
4Um bei Funktionen, die über erwei-
terte Einstellmöglichkeiten verfü-
gen, erweiterte Einstellungen
vorzunehmen, halten Sie
gedrückt und rufen Sie den Einstel-
lungsbildschirm auf.
Wie die erweiterten Einstellungen vorge-
nommen werden, hängt vom jeweiligen Bild-
schirm ab. Lesen Sie bitte den auf dem
Bildschirm angezeigten Hinweis.
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren oder um den Modus
für die individuellen Einstellungen zu verlas-
sen.
QBeim Anpassen der Funktionen über
das Navigations-/Multimediasystem
oder das Multi-Informationsdisplay
Halten Sie das Fahrzeug an einer sicheren
Stelle an, betätigen Sie die Feststellbremse
und schalten Sie den Schalt-/Wählhebel auf
“P”. Lassen Sie außerdem das Hybridsystem
während der individuellen Anpassung der
Funktionen laufen, um ein Entladen der 12-V-
Batterie zu verhindern.
Anpassbare Funktionen
Ihr Fahrzeug ist mit einer Vielzahl
elektronischer Funktionen ausge-
stattet, die an Ihren persönlichen
Bedarf angepasst werden können.
Die Einstellungen für diese Funk-
tionen können über das Multi-
Informationsdisplay, über das
Navigations-/Multimediasystem
oder bei einem Toyota-Vertrags-
händler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt geändert
werden.
Individuelle Anpassung von
Fahrzeugfunktionen

641
9

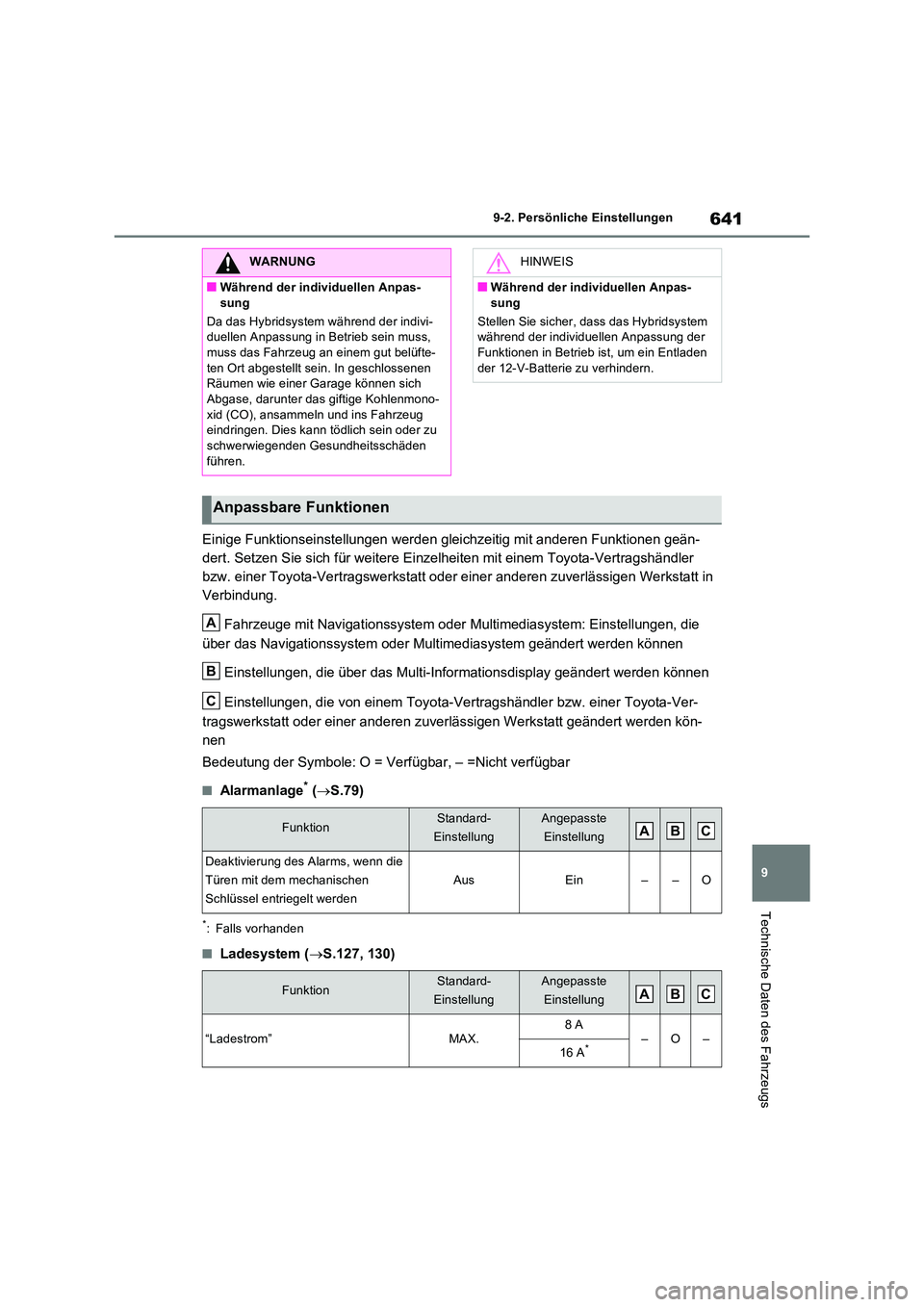

9-2. Persönliche Einstellungen
Technische Daten des Fahrzeugs
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen geän-
dert. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Fahrzeuge mit Navigationssystem oder Multimediasystem: Einstellungen, die
über das Navigationssystem oder Multimediasystem geändert werden können
Einstellungen, die über das Multi-Informationsdisplay geändert werden können
Einstellungen, die von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt geändert werden kön-
nen
Bedeutung der Symbole: O = Verfügbar, – =Nicht verfügbar
QAlarmanlage* ( S.79)
*: Falls vorhanden
QLadesystem (S.127, 130)
WARNUNG
QWährend der individuellen Anpas-
sung
Da das Hybridsystem während der indivi- duellen Anpassung in Betrieb sein muss, muss das Fahrzeug an einem gut belüfte-
ten Ort abgestellt sein. In geschlossenen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmono-
xid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheitsschäden
führen.
HINWEIS
QWährend der individuellen Anpas-
sung
Stellen Sie sicher, dass das Hybridsystem während der individuellen Anpassung der Funktionen in Betrieb ist, um ein Entladen
der 12-V-Batterie zu verhindern.
Anpassbare Funktionen
FunktionStandard-
Einstellung
Angepasste
Einstellung
Deaktivierung des Alarms, wenn die
Türen mit dem mechanischen
Schlüssel entriegelt werden
AusEin––O
FunktionStandard-
Einstellung
Angepasste
Einstellung
“Ladestrom”MAX.8A–O–16 A*
A
B
C
ABC
ABC
