2021 TOYOTA RAV4 audio

16Índice ilustrativo
Mostrador .........................................................................................P.132
Monitor de energia ...........................................................................P.142
Quando são exibidas mensagens de aviso .....................................P.543
Alavanca do sinal de mudança de direção..................................P.300
Interruptor dos faróis ....................................................................P.307
Interruptor do limpa e lava vidro traseiro .........................................P.307
Luzes de nevoeiro à frente
*1/luz de nevoeiro traseira*1...................P.312
Interruptor do limpa e lava para-brisas .......................................P.313
Interruptor do limpa e lava vidro traseiro .........................................P.316
Utilização .................................................................................P.313, 316
Adicionar líquido lava vidros ............................................................P.477
Mensagens de aviso ........................................................................P.543
Interruptor dos sinais de perigo ...................................................P.524
Alavanca de destrancamento do capot .......................................P.470
Alavanca do controlo do volante regulável em altura
e profundidade ...............................................................................P.250
Ajuste ...............................................................................................P.250
Sistema de ar condicionado .........................................................P.428
Utilização .........................................................................................P.428
Desembaciador do vidro traseiro .....................................................P.430
Sistema áudio
*1, 2
Interruptor de abertura da tampa de acesso ao bocal de
abastecimento do depósito de combustível ...............................P.319
*1: Se equipado
*2: Consulte o “Manual do Proprietário do Sistema de Navegação e Multimédia” ou
o “Manual do Proprietário do Sistema de Multimédia”.
E
F
G
H
I
J
K
L
pM_RAV4-HV_OM_OM42D32PT.book Page 16 Wednesday, January 27, 2021 6:28 PM

18Índice ilustrativo
Interruptores de controlo dos medidores ...................................P.133
Interruptores das patilhas de seleção de velocidades
*1............P.298
Interruptor do telefone
*2
Interruptor LTA (Apoio ao reconhecimento do traçado da faixa
de rodagem)
*1.................................................................................P.339
Tecla de distância entre veículos
*1..............................................P.358
Interruptores do controlo da velocidade de cruzeiro
*1
Controlo dinâmico da velocidade de cruzeiro com radar em toda
a gama de velocidades*1.................................................................P.352
Controlo da velocidade de cruzeiro
*1...............................................P.364
Interruptores de controlo remoto do áudio
*2
Interruptor de comando por voz*1, 2
*1
: Se equipado.
*2: Consulte o “Manual do Proprietário do Sistema de Navegação e Multimédia” ou
o “Manual do Proprietário do Sistema de Multimédia”.
A
B
C
D
E
F
G
H
pM_RAV4-HV_OM_OM42D32PT.book Page 18 Wednesday, January 27, 2021 6:28 PM

24Índice ilustrativo
Mostrador .........................................................................................P.132
Monitor de energia ...........................................................................P.142
Quando são exibidas mensagens de aviso .....................................P.543
Alavanca do sinal de mudança de direção..................................P.300
Interruptor dos faróis ....................................................................P.307
Faróis/luzes de mínimos/luzes de presença/luzes da chapa
de matrícula/sistema de iluminação para circulação diurna ............P.307
Luzes de nevoeiro à frente
*1/luz de nevoeiro traseira .....................P.312
Interruptor do limpa e lava para-brisas .......................................P.313
Interruptor do limpa e lava vidro traseiro .........................................P.316
Utilização .................................................................................P.313, 316
Adicionar líquido lava vidros ............................................................P.477
Mensagens de aviso ........................................................................P.543
Interruptor dos sinais de perigo ...................................................P.524
Alavanca de destrancamento do capot .......................................P.470
Alavanca do controlo do volante regulável em altura
e profundidade ...............................................................................P.250
Ajuste ...............................................................................................P.250
Sistema de ar condicionado .........................................................P.428
Utilização .........................................................................................P.428
Desembaciador do vidro traseiro .....................................................P.430
Sistema áudio
*1, 2
Interruptor de abertura da tampa de acesso ao bocal
de abastecimento do depósito de combustível ..........................P.319
*1: Se equipado
*2: Consulte o “Manual do Proprietário do Sistema de Navegação e Multimédia” ou
o “Manual do Proprietário do Sistema de Multimédia”.
E
F
G
H
I
J
K
L
pM_RAV4-HV_OM_OM42D32PT.book Page 24 Wednesday, January 27, 2021 6:28 PM

26Índice ilustrativo
Interruptores de controlo dos medidores ...................................P.133
Interruptores das patilhas de seleção de velocidades
*1............P.298
Interruptor do telefone
*2
Interruptor LTA (Apoio ao reconhecimento do traçado da faixa
de rodagem)
*1.................................................................................P.339
Tecla de distância entre veículos
*1..............................................P.358
Interruptores do controlo da velocidade de cruzeiro
*1
Controlo dinâmico da velocidade de cruzeiro com radar em toda
a gama de velocidades*1.................................................................P.352
Controlo da velocidade de cruzeiro
*1...............................................P.364
Interruptores de controlo remoto do áudio
*2
Interruptor de comando por voz*1, 2
*1
: Se equipado
*2: Consulte o “Manual do Proprietário do Sistema de Navegação e Multimédia” ou
o “Manual do Proprietário do Sistema de Multimédia”.
A
B
C
D
E
F
G
H
pM_RAV4-HV_OM_OM42D32PT.book Page 26 Wednesday, January 27, 2021 6:28 PM

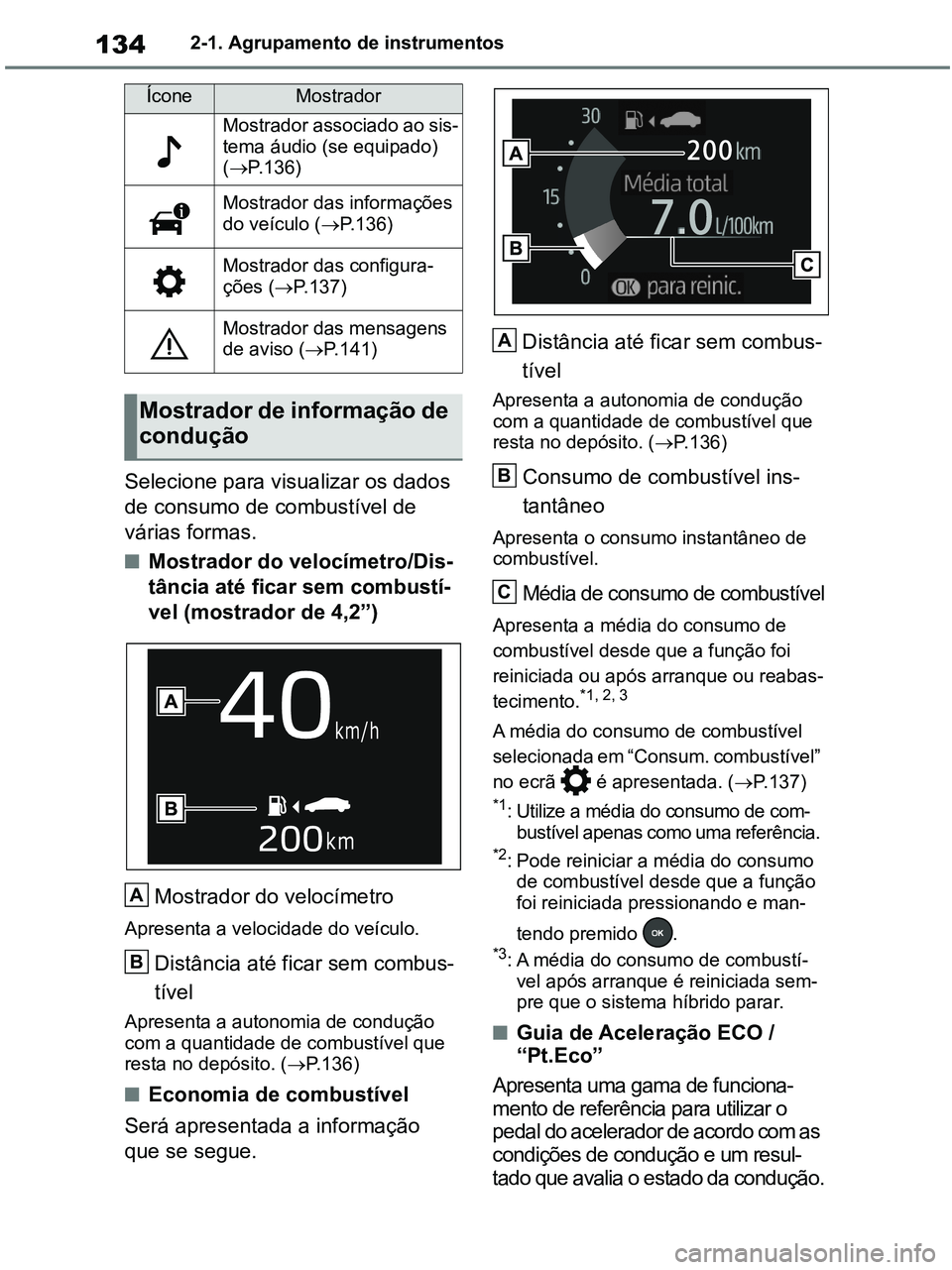

1342-1. Agrupamento de instrumentos
Selecione para visualizar os dados
de consumo de combustível de
várias formas.
■Mostrador do velocímetro/Dis-
tância até ficar sem combustí-
vel (mostrador de 4,2”)
Mostrador do velocímetro
Apresenta a velocidade do veículo.
Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.136)
■Economia de combustível
Será apresentada a informação
que se segue.Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.136)
Consumo de combustível ins-
tantâneo
Apresenta o consumo instantâneo de
combustível.
Média de consumo de combustível
Apresenta a média do consumo de
combustível desde que a função foi
reiniciada ou após arranque ou reabas-
tecimento.
*1, 2, 3
A média do consumo de combustível
selecionada em “Consum. combustível”
no ecrã é apresentada. (P.137)
*1: Utilize a média do consumo de com-
bustível apenas como uma referência.
*2: Pode reiniciar a média do consumo
de combustível desde que a função
foi reiniciada pressionando e man-
tendo premido .
*3: A média do consumo de combustí-
vel após arranque é reiniciada sem-
pre que o sistema híbrido parar.
■Guia de Aceleração ECO /
“Pt.Eco”
Apresenta uma gama de funciona-
mento de referência para utilizar o
pedal do acelerador de acordo com as
condições de condução e um resul-
tado que avalia o estado da condução.
Mostrador associado ao sis-
tema áudio (se equipado)
(P.136)
Mostrador das informações
do veículo (P.136)
Mostrador das configura-
ções (P.137)
Mostrador das mensagens
de aviso (P.141)
Mostrador de informação de
condução
ÍconeMostrador
A
B
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 134 Wednesday, January 27, 2021 6:28 PM

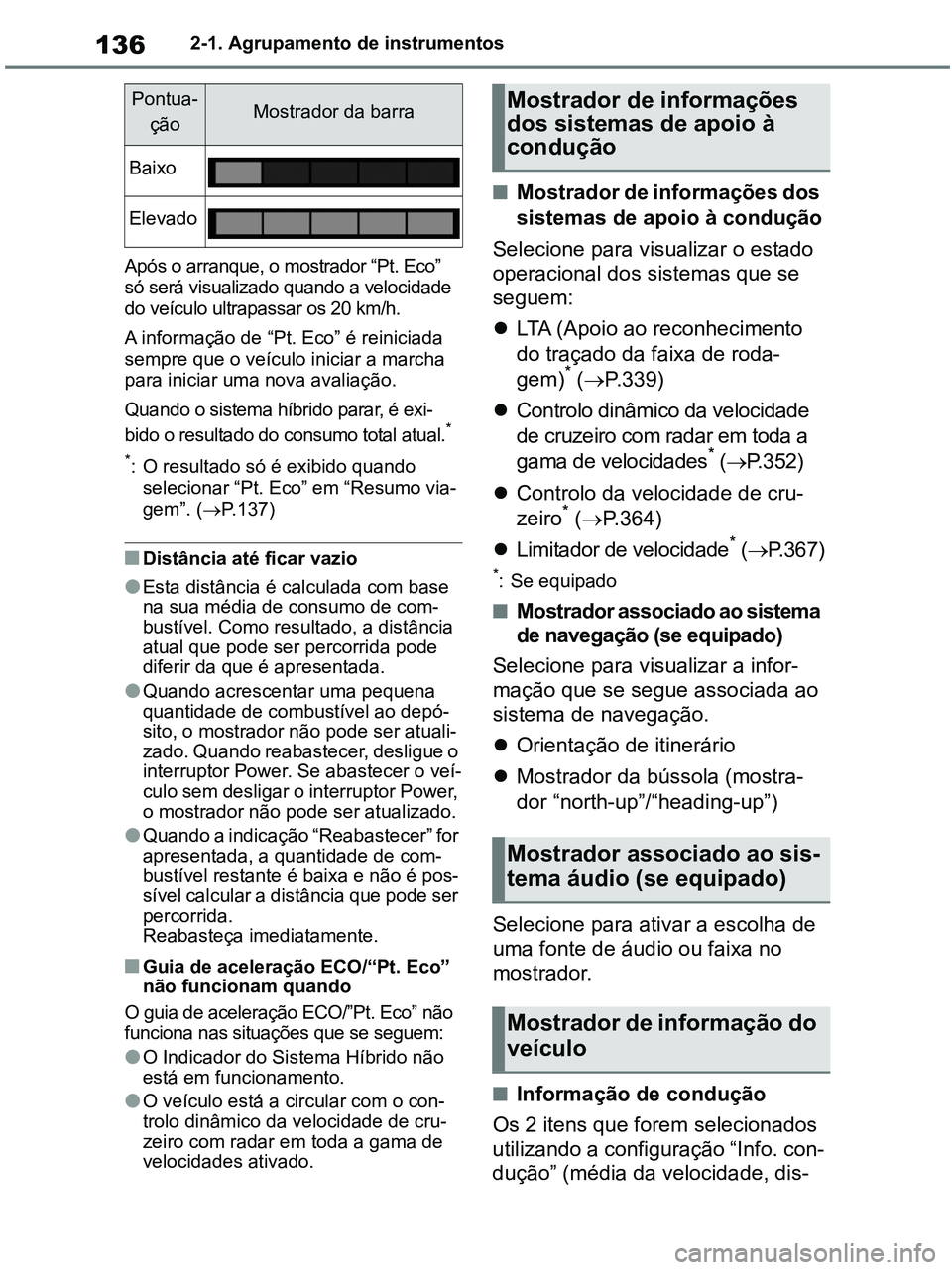

1362-1. Agrupamento de instrumentos
Após o arranque, o mostrador “Pt. Eco”
só será visualizado quando a velocidade
do veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada
sempre que o veículo iniciar a marcha
para iniciar uma nova avaliação.
Quando o sistema híbrido parar, é exi-
bido o resultado do consumo total atual.
*
*
: O resultado só é exibido quando
selecionar “Pt. Eco” em “Resumo via-
gem”. (P.137)
■Distância até ficar vazio
●Esta distância é calculada com base
na sua média de consumo de com-
bustível. Como resultado, a distância
atual que pode ser percorrida pode
diferir da que é apresentada.
●Quando acrescentar uma pequena
quantidade de combustível ao depó-
sito, o mostrador não pode ser atuali-
zado. Quando reabastecer, desligue o
interruptor Power. Se abastecer o veí-
culo sem desligar o interruptor Power,
o mostrador não pode ser atualizado.
●Quando a indicação “Reabastecer” for
apresentada, a quantidade de com-
bustível restante é baixa e não é pos-
sível calcular a distância que pode ser
percorrida.
Reabasteça imediatamente.
■Guia de aceleração ECO/“Pt. Eco”
não funcionam quando
O guia de aceleração ECO/”Pt. Eco” não
funciona nas situações que se seguem:
●O Indicador do Sistema Híbrido não
está em funcionamento.
●O veículo está a circular com o con-
trolo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de
velocidades ativado.
■Mostrador de informações dos
sistemas de apoio à condução
Selecione para visualizar o estado
operacional dos sistemas que se
seguem:
LTA (Apoio ao reconhecimento
do traçado da faixa de roda-
gem)
* (P.339)
Controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades
* (P.352)
Controlo da velocidade de cru-
zeiro
* (P.364)
Limitador de velocidade
* (P.367)
*: Se equipado
■Mostrador associado ao sistema
de navegação (se equipado)
Selecione para visualizar a infor-
mação que se segue associada ao
sistema de navegação.
Orientação de itinerário
Mostrador da bússola (mostra-
dor “north-up”/“heading-up”)
Selecione para ativar a escolha de
uma fonte de áudio ou faixa no
mostrador.
■Informação de condução
Os 2 itens que forem selecionados
utilizando a configuração “Info. con-
dução” (média da velocidade, dis-
Baixo
Elevado
Pontua-
çãoMostrador da barraMostrador de informações
dos sistemas de apoio à
condução
Mostrador associado ao sis-
tema áudio (se equipado)
Mostrador de informação do
veículo
pM_RAV4-HV_OM_OM42D32PT.book Page 136 Wednesday, January 27, 2021 6:28 PM

1402-1. Agrupamento de instrumentos
de códigos ID do sensor do sistema de
aviso da pressão dos pneus num con-
cessionário Toyota autorizado, repara-
dor Toyota autorizado ou em qualquer
reparador da sua confiança.
Para obter mais informações relaciona-
das com a alteração dos códigos ID
registados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
■ Configurações
“Idioma”
Selecione para alterar o idioma no
mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel” (mostrador de 7”)
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) (P. 8 0 )
Selecione ativar/desativar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ativar/desativar o guia
de aceleração Eco. (P.134)
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. (P.134)
 (Configurações áudio) (se
equipado)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra-
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que se seguem.
“Monitor de energia”:
Selecione para ativar/desativar o moni-
tor de energia. (P.142)
AWD (Modelos AWD):
Selecione para ativar/desativar o mos-
trador do sistema AWD. (P.137)
• “Tipo inf. cond”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total (P.136).
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
inferior do ecrã de informação de con-
dução: média da velocidade, distância
e tempo total.
“Resumo viagem”
Selecione para configurar os itens
apresentados quando o interruptor
Power estiver desligado.
“Ecrã pop-up” (se equipado)
Selecione para ativar/desativar os mos-
tradores pop-up que se seguem e que
podem aparecer em determinadas
situações.
• Mostrador de orientação de interse-
ções do sistema associado ao sis-
tema de navegação (se equipado)
• Mostrador de chamada recebida do
sistema mãos-livres (se equipado)
• Funcionamento do áudio (se equipado)
• Funcionamento do volume (se equi-
pado)
• Controlo de voz (se equipado)
“MID OFF”
Será apresentado um ecrã em branco.
“Defin. padrão”
Selecione para redefinir as configura-
ções do mostrador do medidor.
■Suspensão do mostrador das con-
figurações
●Em algumas situações, o funciona-
mento do mostrador das configurações
pM_RAV4-HV_OM_OM42D32PT.book Page 140 Wednesday, January 27, 2021 6:28 PM

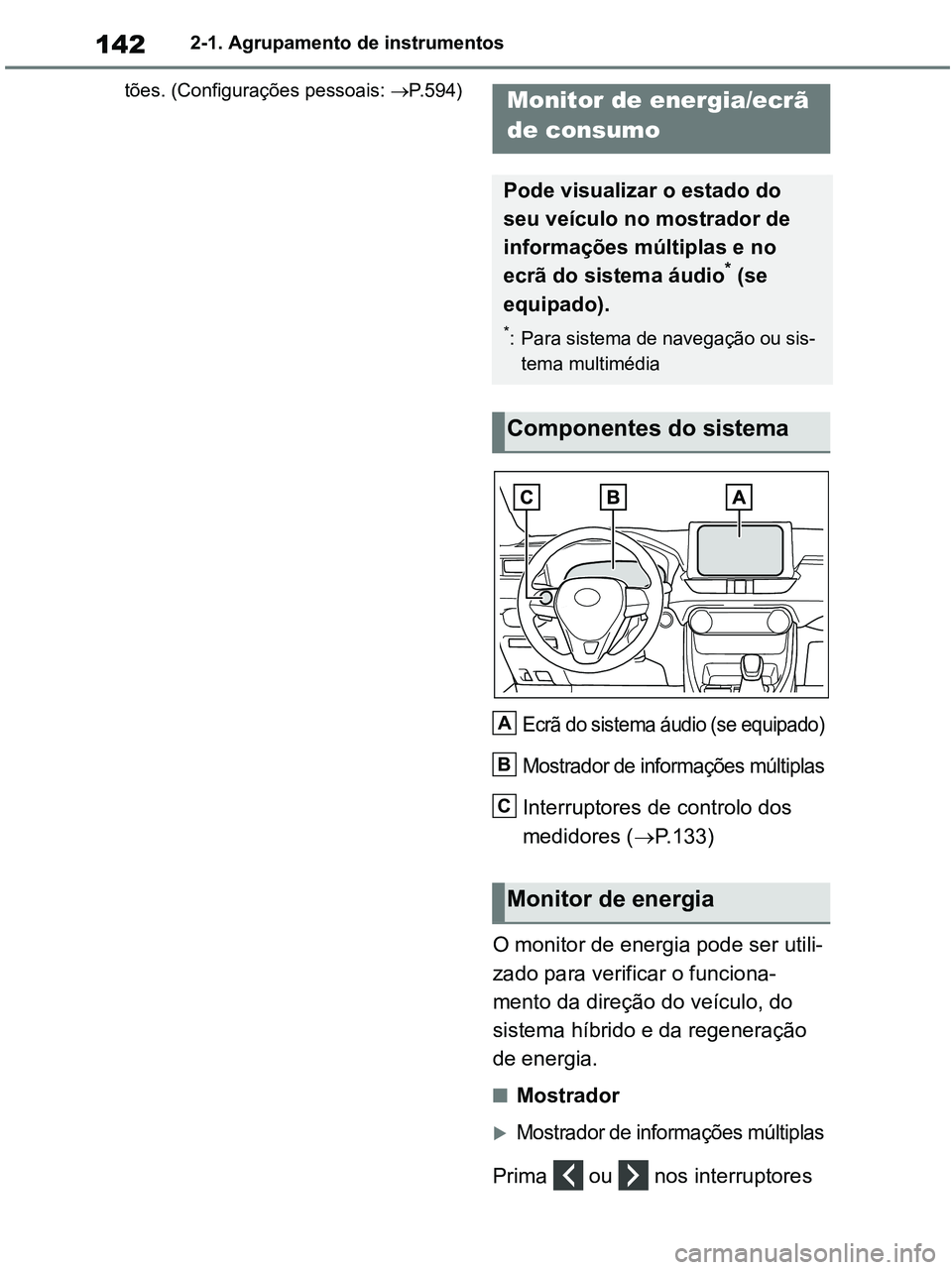

1422-1. Agrupamento de instrumentos
tões. (Configurações pessoais: P.594)
Ecrã do sistema áudio (se equipado)
Mostrador de informações múltiplas
Interruptores de controlo dos
medidores (P.133)
O monitor de energia pode ser utili-
zado para verificar o funciona-
mento da direção do veículo, do
sistema híbrido e da regeneração
de energia.
■Mostrador
Mostrador de informações múltiplas
Prima ou nos interruptores
Monitor de energia/ecrã
de consumo
Pode visualizar o estado do
seu veículo no mostrador de
informações múltiplas e no
ecrã do sistema áudio
* (se
equipado).
*: Para sistema de navegação ou sis-
tema multimédia
Componentes do sistema
Monitor de energia
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 142 Wednesday, January 27, 2021 6:28 PM
