2021 TOYOTA RAV4 ECU

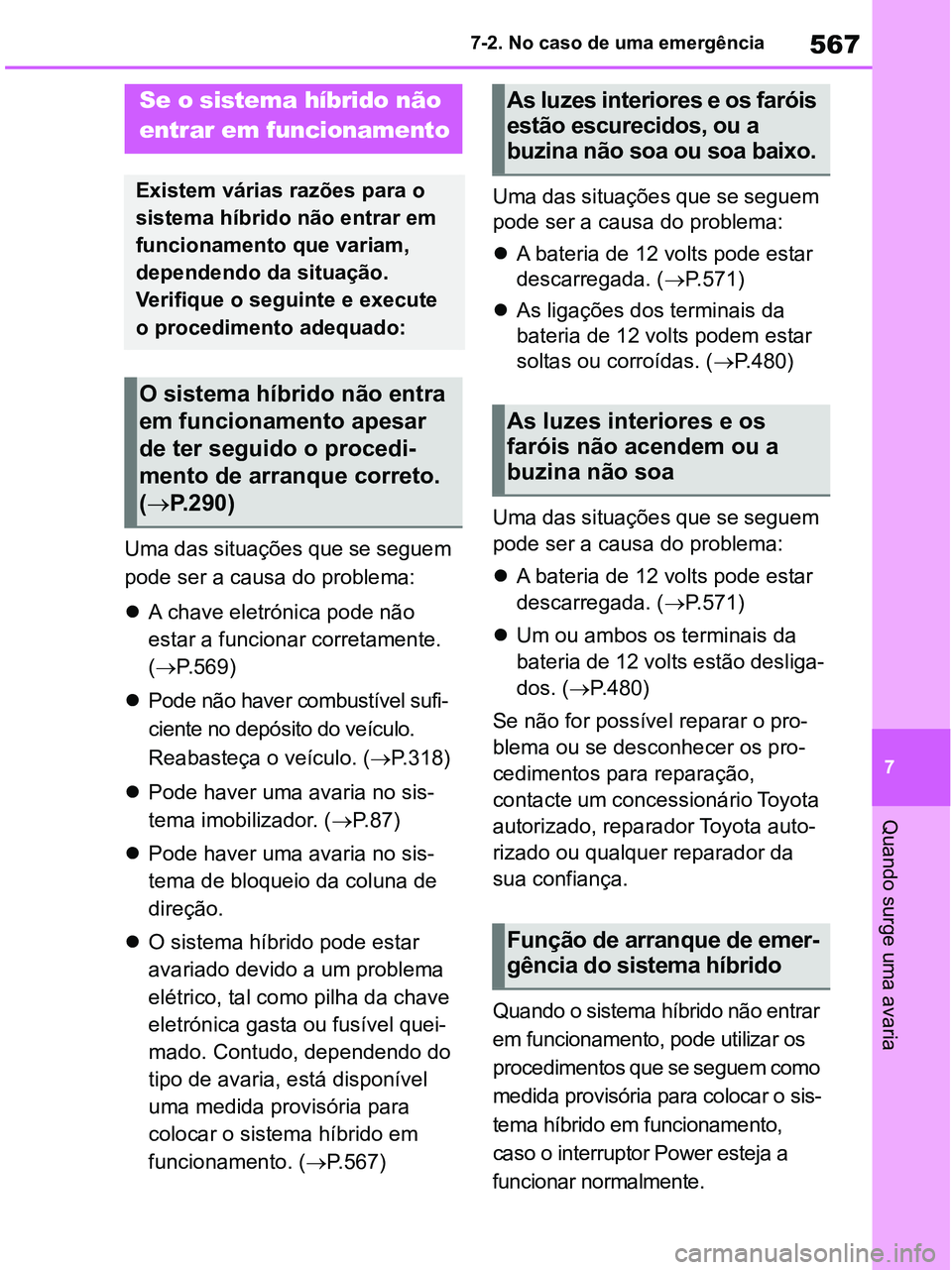

567
7 7-2. No caso de uma emergência
Quando surge uma avaria
Uma das situações que se seguem
pode ser a causa do problema:
A chave eletrónica pode não
estar a funcionar corretamente.
(P.569)
Pode não haver combustível sufi-
ciente no depósito do veículo.
Reabasteça o veículo. (P.318)
Pode haver uma avaria no sis-
tema imobilizador. (P. 8 7 )
Pode haver uma avaria no sis-
tema de bloqueio da coluna de
direção.
O sistema híbrido pode estar
avariado devido a um problema
elétrico, tal como pilha da chave
eletrónica gasta ou fusível quei-
mado. Contudo, dependendo do
tipo de avaria, está disponível
uma medida provisória para
colocar o sistema híbrido em
funcionamento. (P.567)Uma das situações que se seguem
pode ser a causa do problema:
A bateria de 12 volts pode estar
descarregada. (P.571)
As ligações dos terminais da
bateria de 12 volts podem estar
soltas ou corroídas. (P.480)
Uma das situações que se seguem
pode ser a causa do problema:
A bateria de 12 volts pode estar
descarregada. (P.571)
Um ou ambos os terminais da
bateria de 12 volts estão desliga-
dos. (P.480)
Se não for possível reparar o pro-
blema ou se desconhecer os pro-
cedimentos para reparação,
contacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança.
Quando o sistema híbrido não entrar
em funcionamento, pode utilizar os
procedimentos que se seguem como
medida provisória para colocar o sis-
tema híbrido em funcionamento,
caso o interruptor Power esteja a
funcionar normalmente.
Se o sistema híbrido não
entrar em funcionamento
Existem várias razões para o
sistema híbrido não entrar em
funcionamento que variam,
dependendo da situação.
Verifique o seguinte e execute
o procedimento adequado:
O sistema híbrido não entra
em funcionamento apesar
de ter seguido o procedi-
mento de arranque correto.
(P.290)
As luzes interiores e os faróis
estão escurecidos, ou a
buzina não soa ou soa baixo.
As luzes interiores e os
faróis não acendem ou a
buzina não soa
Função de arranque de emer-
gência do sistema híbrido
pM_RAV4-HV_OM_OM42D32PT.book Page 567 Wednesday, January 27, 2021 6:28 PM

573
7 7-2. No caso de uma emergência
Quando surge uma avaria
minutos para recarregar a bate-
ria de 12 volts do seu veículo.
6Abra e feche qualquer uma das
portas do seu veículo com o inter-
ruptor Power na posição OFF.
7Mantenha as rotações do
segundo veículo e coloque o
sistema híbrido do seu veículo
em funcionamento, colocando o
interruptor Power no modo LIG.
8Certifique-se que o indicador
“READY” acende. Se o indica-
dor não acender, contacte um
concessionário Toyota autori-
zado, reparador Toyota autori-
zado ou qualquer reparador da
sua confiança.
9Assim que o sistema híbrido
entrar em funcionamento, remova
os cabos da bateria na ordem
inversa pela qual foram ligados.
10Feche a tampa dos terminais
exclusivos de arranque da bate-
ria auxiliar e reinstale a tampa
da caixa de fusíveis e a tampa
da cobertura do motor.
Assim que o sistema híbrido entrar
em funcionamento, leve o seu veí-
culo, o mais rapidamente possível, a
um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
a qualquer reparador da sua con-
fiança para que este proceda a uma
inspeção.
■Colocar o sistema híbrido em funcio-
namento quando a bateria de 12
volts estiver descarregada
Não é possível colocar o sistema híbrido
em funcionamento por empurrão.
■Para evitar a descarga da bateria de
12 volts
●Desligue os faróis e o sistema áudio
enquanto o sistema híbrido estiver desligado.
●Desligue todos os componentes elé-
tricos desnecessários quando o veí-
culo circular a baixa velocidade
durante um longo período de tempo,
tal como no trânsito congestionado.
■Quando a bateria de 12 volts é
removida ou descarregada
●A informação armazenada na ECU é
apagada.
Quando a bateria de 12 volts descar-
regar, leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-
rador da sua confiança para que este
proceda a uma inspeção.
●Alguns sistemas podem requerer ini-
cialização. (P.605)
■Quando remover os terminais da
bateria de 12 volts
Quando remover os terminais da bateria
de 12 volts, a informação armazenada
na ECU é apagada. Antes de remover
os terminais da bateria de 12 volts, con-
tacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
■Carregar a bateria de 12 volts
A eletricidade armazenada na bateria de
12 volts descarrega gradualmente mesmo
quando não utilizar o veículo, devido à
descarga natural e aos efeitos de drena-
gem de certos aparelhos elétricos. Se o
veículo ficar parado por um longo período
de tempo, a bateria de 12 volts pode des-
carregar e, mais tarde, será impossível
colocar o sistema em funcionamento. (A
bateria de 12 volts recarrega automatica-
mente enquanto o sistema híbrido estiver
em funcionamento.)
■Quando recarregar ou substituir a
bateria de 12 volts
●Em alguns casos pode não ser possível
destrancar as portas com o sistema de
chave inteligente para entrada e arran-
que quando a bateria de 12 volts estiver
descarregada. Utilize o comando
remoto ou a chave mecânica para tran-
car ou destrancar as portas.
●O sistema híbrido pode não entrar em
funcionamento na primeira tentativa
depois da bateria de 12 volts ter sido
carregada, mas arranca normal-
pM_RAV4-HV_OM_OM42D32PT.book Page 573 Wednesday, January 27, 2021 6:28 PM

5807-2. No caso de uma emergência
1Pare o sistema híbrido. Aplique
o travão de estacionamento e
coloque a alavanca das veloci-
dades em P.
2Retire a lama, neve ou areia à
volta do pneu atolado.
3Coloque madeira, pedras, ou
outro tipo de material capaz de
fornecer tração, por baixo dos
pneus traseiros.
4Volte a colocar o sistema híbrido
em funcionamento.
5Coloque a alavanca das veloci-
dades em D ou R e liberte o tra-
vão de estacionamento. De
seguida, pressione o pedal do
acelerador com cuidado.
■Quando for difícil libertar o veículo
Prima para desligar o TRC. (P.414)
Se o veículo ficar atolado
Execute os seguintes procedi-
mentos se os pneus derraparem
ou se o veículo ficar atolado em
lama, sujidade ou neve:
Recuperação
AV I S O
■Quando tentar libertar um veí-
culo atolado
Se decidir empurrar o veículo para a
frente e para trás para o libertar, certi-
fique-se que a área à volta está
desimpedida para evitar atingir outros
veículos, objetos ou pessoas. À
medida que o veículo fica desatolado,
pode deslocar-se subitamente para a
frente ou para trás. Tenha muito cui-
dado.
■Quando alterar a posição de
engrenamento
Tenha cuidado para não alterar a
posição de engrenamento com o
pedal do acelerador pressionado.
Se o fizer, pode ocorrer uma acelera-
ção súbita e inesperada do veículo.
Consequentemente, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
ATENÇÃO
■Evitar danos na caixa de veloci-
dades e noutros componentes
●Evite patinar com as rodas e pres-
sionar o pedal do acelerador mais
que o necessário.
●Se o veículo permanecer atolado
mesmo depois destes procedimen-
tos, pode ser necessário rebocá-lo
para o libertar.
pM_RAV4-HV_OM_OM42D32PT.book Page 580 Wednesday, January 27, 2021 6:28 PM

597
8 8-2. Configuração
Especificações do veículo
■Sistema de chave inteligente para entrada e arranque*1 (P.193)
*1: Se equipado*2: Para veículos sem sistema de trancamento duplo*3: Para veículos com sistema de trancamento duplo*4: Esta configuração pode ser alterada quando o sistema inteligente de destranca-
mento das portas estiver configurado para a porta do condutor.
■Comando remoto (P.149)
*: Se equipado
FunçãoPredefiniçãoConfiguração
pessoal
Sistema de chave inteligente
para entrada e arranqueLigadoDesligadoO–O
Sistema inteligente de destran-
camento das portas Todas as portasPorta do condu-
torO–O
Número de vezes consecutivas
que tranca as portas2 vezes*2As vezes que
pretender*2
––OAs vezes que
pretender*32 vezes*3
Tempo decorrido antes de des-
trancar todas as portas quando
agarra e segura o manípulo da
porta do condutor
*4
Desligado
1.5 segundos
––O2 segundos
2.5 segundos
FunçãoPredefiniçãoConfiguração
pessoal
Comando remoto LigadoDesligado––O
Destrancamento
Todas as portas
destrancadas
num só passo
Porta do condu-
tor destrancada
no primeiro
passo, todas as
portas destran-
cadas no
segundo passo
O–O
Função que ativa o inter-
ruptor do comando remoto
quando tranca a porta
(P.183)
*
Desligado
Ligado (Des-
tranca todas as
portas)
––OLigado (Des-
tranca apenas a
porta da reta-
guarda)
ABC
ABC
pM_RAV4-HV_OM_OM42D32PT.book Page 597 Wednesday, January 27, 2021 6:28 PM
