2021 TOYOTA RAV4 lock

3666-3. Arbeten du kan göra själv
OM42D32SE
Om nivån är under ”LOW” ska du fylla
på upp till ”FULL”.
(→sid. 457)
■Drivenhetens kylvätska, behål-
lare
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om nivån är under ”LOW” ska du fylla
på upp till ”FULL”. ( →sid. 459)
■Val av kylarvätska
Använd endast ”Toyota Super Long Life
Coolant” eller likvärdig etylenglykolbase-
rad kylarvätska som inte innehåller sili-
kat, amin, nitrit, elle r borat med Hybrid
Organic Acid-teknik med lång livslängd.
”Toyota Super Long Li fe Coolant” är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
–35 °C)
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer
för mer information om kylarvätska.
■Om kylarvätskenivån sjunker en
kort tid efter påfyllning
Gör en visuell kont roll av kylare,
slangar, locken till motorns/kraftkontrol-
lenhetens kylvätskebehållare, avtapp-
ningsplugg och vattenpump.
Om du inte ser några tecken på läckage
ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvali- fikationer och utr
ustning provtrycka
kylarlocket och kontrollera om det finns
läckor i kylsystemet.
Kontrollera kylare, kondensor och
avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är
säker på dess skick ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
A
B
C
VARNING
■Om hybridsystemet är varmt
Avlägsna inte locken till motorns/dri-
venhetens kylvätskebehållare.
Kylsystemet kan var a trycksatt och det
kan spruta ut het kyl arvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten
eller frostskyddsvätska. En korrekt
blandning av vatt en och frostskydd
måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs
anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■Om du skulle spilla kylarvätska
Tvätta av spilld kyl vätska med vatten
för att förhindra skador på delar eller
lackering.
Kontroll av kylare och kon-
densor
OM42D32SE.book Page 366 Tuesday, September 22, 2020 10:04 AM

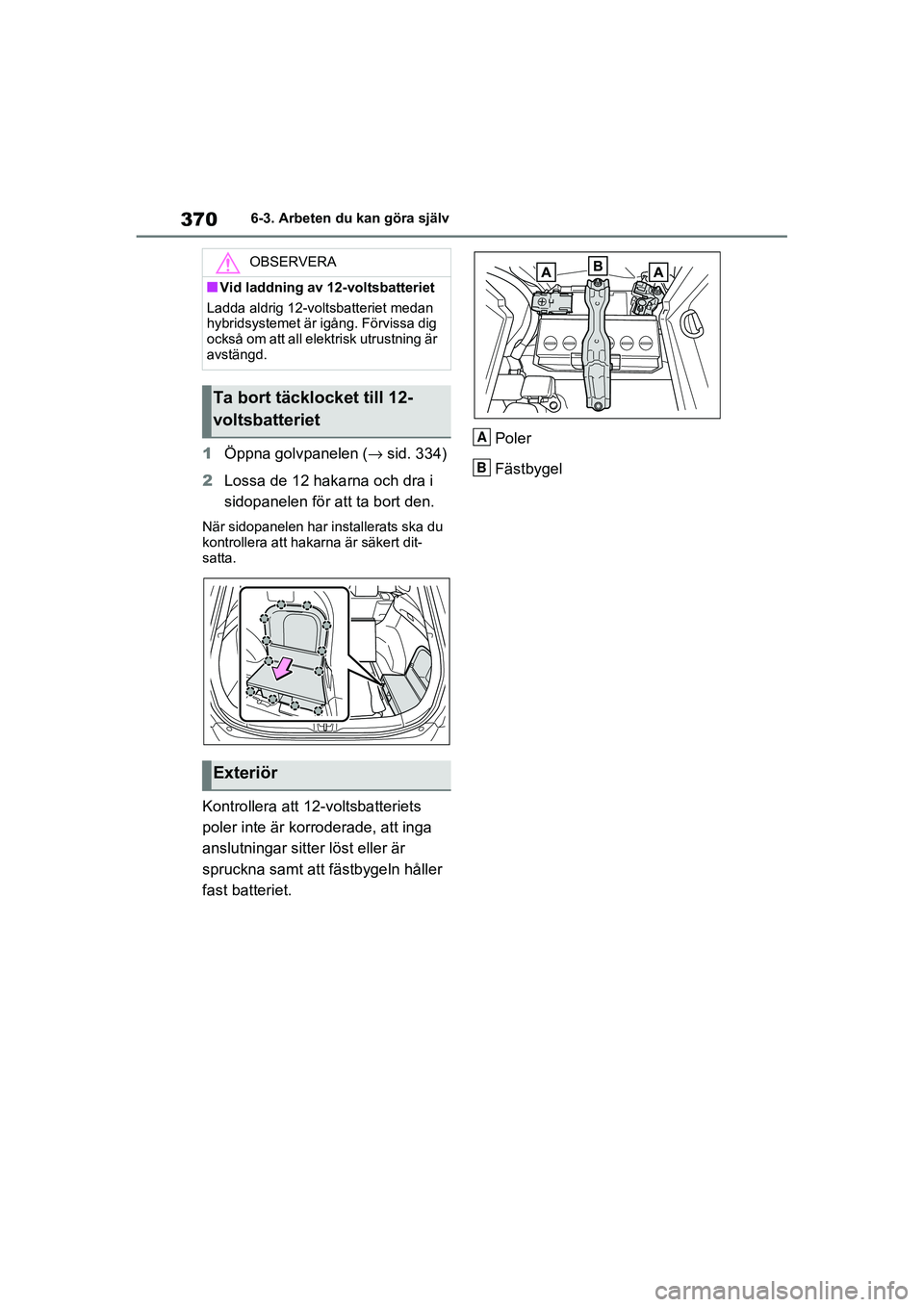

3706-3. Arbeten du kan göra själv
OM42D32SE
1Öppna golvpanelen (→ sid. 334)
2 Lossa de 12 hakarna och dra i
sidopanelen för att ta bort den.
När sidopanelen har installerats ska du
kontrollera att hakarna är säkert dit-
satta.
Kontrollera att 12-voltsbatteriets
poler inte är korroderade, att inga
anslutningar sitter löst eller är
spruckna samt att fästbygeln håller
fast batteriet. Poler
Fästbygel
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elek trisk utrustning är
avstängd.
Ta bort täcklocket till 12-
voltsbatteriet
Exteriör
A
B
OM42D32SE.book Page 370 Tuesday, September 22, 2020 10:04 AM

3806-3. Arbeten du kan göra själv
OM42D32SE
4När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfackets
botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du drar
lätt i det. Dra det istället mot sätet
medan du justerar höjden på
handskfacket något.
5 Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet. 6
Ta bort filterhållaren.
7 Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ” UP” på filtret ska
riktas uppåt.
8Montering görs i omvänd ord-
ningsföljd.
A
B
OM42D32SE.book Page 380 Tuesday, September 22, 2020 10:04 AM

381
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Kontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
■Om luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igensa tt. Kontrollera fil-
tret och byt det vid behov.
OBSERVERA
■När du använder luftkonditione-
ringen
Kontrollera att det a lltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
■När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket ( →sid. 379). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjär-
net skadas.
■Undvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hak arna när filter-
locket förs ut i pil ens riktning för att
lossa fattningen. Hakarna kan annars
skadas.
OM42D32SE.book Page 381 Tuesday, September 22, 2020 10:04 AM

3826-3. Arbeten du kan göra själv
OM42D32SE
Avlägsna damm från luftintagsventi-
len med en dammsugare eller lik-
nande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka
blåsa ut damm och blockeringar med
tryckluftspistol eller liknande kan trycka
in det i luftintagsventilen. ( →sid. 384)
Om damm och blockeringar inte kan
avlägsnas helt när skyddet till luftin-
tagsventilen är monterat ska du ta
bort skyddet och rengöra filtret.
1 Tryck startknappen till avstängt
läge.
2 Ta bort plastniten med en stjärn-
skruvmejsel.
3 Ta bort skyddet till luftintagsven-
tilen.
Dra i skyddet som bilden visar för att lossa
de 8 hakarna med början från haken i
övre högra hörnet o ch dra skyddet mot
bilens främre del fö r att ta bort det.
4Ta bort luftintagsventilens filter.
Lossa de fyra hakarna i mitten från fil-
tret.
Rengöring av luftintags-
ventil och filter till
hybridbatteriet
För att undvika att bränsleeko-
nomin påverkas ska du göra
en regelbunden visuell gransk-
ning av hybridbatteriets luftin-
tag med avseende på damm
och blockering. Om det är
dammigt eller igensatt, eller
om ”Underhåll krävs för
hybridbatteriets kyldelar Se
instruktionsboken” visas på
informationsdisplayen ska du
rengöra luftintagsventilen på
följande sätt:
Rengöring av luftintagsven-
tilen
Om det inte går att avlägsna
damm och blockeringar
OM42D32SE.book Page 382 Tuesday, September 22, 2020 10:04 AM

383
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
Lossa hakarna i ordningsföljd från
till för att lossa
filtret från skyddet.
5Ta bort damm blockeringar från
filtret med en dammsugare, etc
Se till att också a vlägsna damm och
annat som blockerar från insidan av
luftintagsventilens skydd.
6 Sätt tillbaka filtret på skyddet.
Sätt fast hakarna i ordningsföljd från till .
Haka på de fyra hakarna för att instal-
lera filtret.
Se till att filtret inte är böjt eller skevt när
det monteras.
7 Montera skyddet t ill luftintags-
ventilen.
För in fliken på skyddet, som bilden
visar, tryck på skyddet för att haka på
de 8 hakarna.
A
B
BA
OM42D32SE.book Page 383 Tuesday, September 22, 2020 10:04 AM

3846-3. Arbeten du kan göra själv
OM42D32SE
8Sätt tillbaka plastniten med en
stjärnskruvmejsel.
■Regelbundet underhåll av luftintag-
sventilen behövs när
I vissa situationer, som när bilen ofta
används, eller i tät trafik eller dammiga
områden kan luftintagsventilen behöva
rengöras oftare. Beträffande servicein-
tervall, se ”Service & Garanti” i bilhand-
lingarna.
■Rengöring av luftintagsventilen
●Damm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ningen/urladdningen av hybridbatte-
riet blir begränsad kan körsträckan
när bilen körs på el motorn förkortas
och bränsleförbrukningen kan öka.
Kontrollera och rengör luftintagsventi-
len regelbundet.
●Felaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas . Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad m ed motsvarande
kvalifikationer.
■Om ”Underhåll krävs för hybridbat-
teriets kyldelar Se instruktionsbo-
ken” visas på
informationsdisplayen
●Om det här varningsmeddelandet
visas på informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. ( →sid. 382)
●När luftintagsvent ilen har rengjorts
ska du starta hyb ridsystemet och kontrollera att va
rningsmeddelandet
inte visas längre.
Det kan ta 20 minuter efter att hybridsys-
temet startats tills varningsmeddelandet
försvinner. Om varningsmeddelandet
inte försvinner ska d u låta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikation er och utrustning
kontrollera bilen.
VARNING
■Rengöring av luftintagsventilen
●Använd inte vatten eller annan
vätska för rengöring av luftintagsven-
tilen. Om vatten kommer på hybrid-
batteriet eller andra komponenter kan
en funktionsstörning uppstå.
●När du ska rengöra luftintagsventi-
len ska du trycka s tartknappen till
avstängt läge så att hybridsyste-
met stängs av.
■Vid borttagning av skyddet till
luftintagsventilen
Rör inte servicepluggen som sitter
nära luftintagsventilen. ( →sid. 74)
OBSERVERA
■Rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en tryckluftspistol
eller likn ande används fö r att blåsa ut
damm och blockeringar kan dammet
eller blockeringarna tryckas in i luftintag-
sventilen vilket kan påverka hybridbatte-
riets prestanda och orsaka en
funktionsstörning.
OM42D32SE.book Page 384 Tuesday, September 22, 2020 10:04 AM

389
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
●Det elektroniska lås- och startsyste-
met (i förekomman de fall) och fjärr-
kontrollen fungerar inte som de ska.
●Aktionsradien reduceras.
Förbered följande innan batteriet
byts ut:
 Spårmejsel
 Liten spårmejsel
 Litiumbatteri CR2032
■Använd ett litium batteri av typ
CR2032
●Batterier kan köpas hos en Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkst ad med motsva-
rande kvalifikationer och utrustning,
eller i butiker som säljer elektrisk
utrustning eller kameror.
●Använd endast samma eller likvärdigt
batteri som tillverkaren rekommende-
rar.
●Följ gällande bestä mmelser för depo-
nering av använda batterier.
1 Lossa spärren och ta ut den
mekaniska nyckeln.
2 Ta bort locket till nyckeln.
Använd en skruvmejsel av lämplig stor-
lek. Om locket bänds med kraft kan det
skadas.
Täck spårskruvmejselns huvud med en
trasa för att skydda nyckeln.
3Ta bort det urladdade batteriet
med en liten spårskruvmejsel.
När du tar bort täckl ocket kan den elek-
troniska nyckeln fastna på täcklocket så
att batteriet eventue llt inte syns. Ta i så
fall bort den elektroniska nyckeln för att
kunna ta bort batteriet.
Sätt in ett nytt batte ri med den positiva
(+) polen uppåt.
Elektronisk nyckel,
batteri
Byt batteriet mot ett nytt om
det blir urladdat.
Förberedelser
Byte av batteri
OM42D32SE.book Page 389 Tuesday, September 22, 2020 10:04 AM
