2021 TOYOTA PROACE CITY VERSO ESP

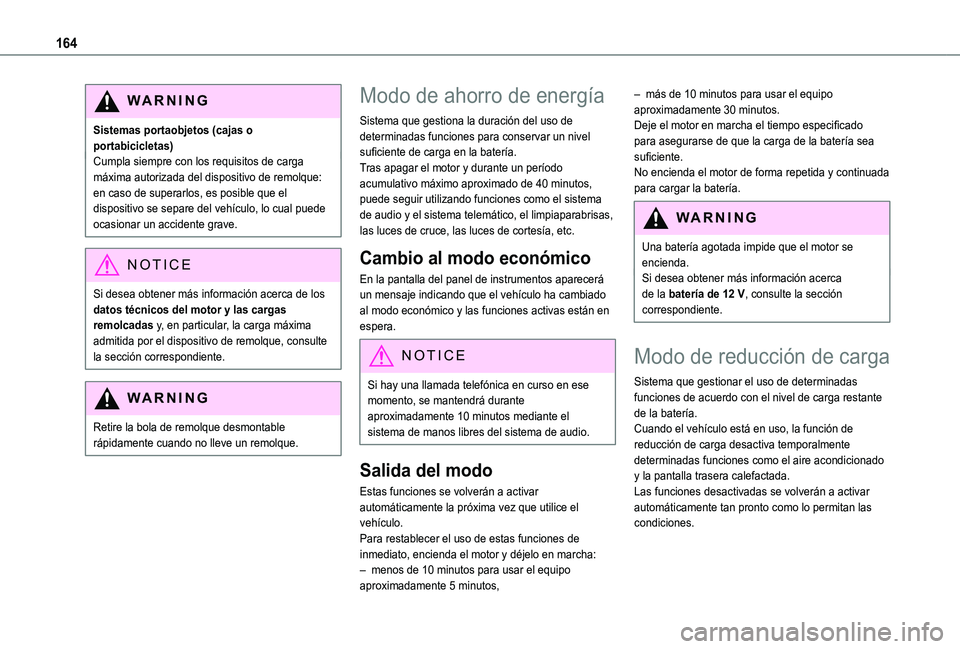

164
WARNI NG
Sistemas portaobjetos (cajas o portabicicletas)Cumpla siempre con los requisitos de carga máxima autorizada del dispositivo de remolque: en caso de superarlos, es posible que el dispositivo se separe del vehículo, lo cual puede ocasionar un accidente grave.
NOTIC E
Si desea obtener más información acerca de los datos técnicos del motor y las cargas remolcadas y, en particular, la carga máxima admitida por el dispositivo de remolque, consulte la sección correspondiente.
WARNI NG
Retire la bola de remolque desmontable rápidamente cuando no lleve un remolque.
Modo de ahorro de energía
Sistema que gestiona la duración del uso de determinadas funciones para conservar un nivel suficiente de carga en la batería.Tras apagar el motor y durante un período acumulativo máximo aproximado de 40 minutos, puede seguir utilizando funciones como el sistema de audio y el sistema telemático, el limpiaparabrisas, las luces de cruce, las luces de cortesía, etc.
Cambio al modo económico
En la pantalla del panel de instrumentos aparecerá un mensaje indicando que el vehículo ha cambiado al modo económico y las funciones activas están en espera.
NOTIC E
Si hay una llamada telefónica en curso en ese momento, se mantendrá durante aproximadamente 10 minutos mediante el sistema de manos libres del sistema de audio.
Salida del modo
Estas funciones se volverán a activar automáticamente la próxima vez que utilice el vehículo.Para restablecer el uso de estas funciones de inmediato, encienda el motor y déjelo en marcha:– menos de 10 minutos para usar el equipo aproximadamente 5 minutos,
– más de 10 minutos para usar el equipo aproximadamente 30 minutos.Deje el motor en marcha el tiempo especificado para asegurarse de que la carga de la batería sea suficiente.No encienda el motor de forma repetida y continuada para cargar la batería.
WARNI NG
Una batería agotada impide que el motor se encienda.Si desea obtener más información acerca de la batería de 12 V, consulte la sección correspondiente.
Modo de reducción de carga
Sistema que gestionar el uso de determinadas funciones de acuerdo con el nivel de carga restante de la batería.Cuando el vehículo está en uso, la función de reducción de carga desactiva temporalmente determinadas funciones como el aire acondicionado y la pantalla trasera calefactada.Las funciones desactivadas se volverán a activar automáticamente tan pronto como lo permitan las condiciones.

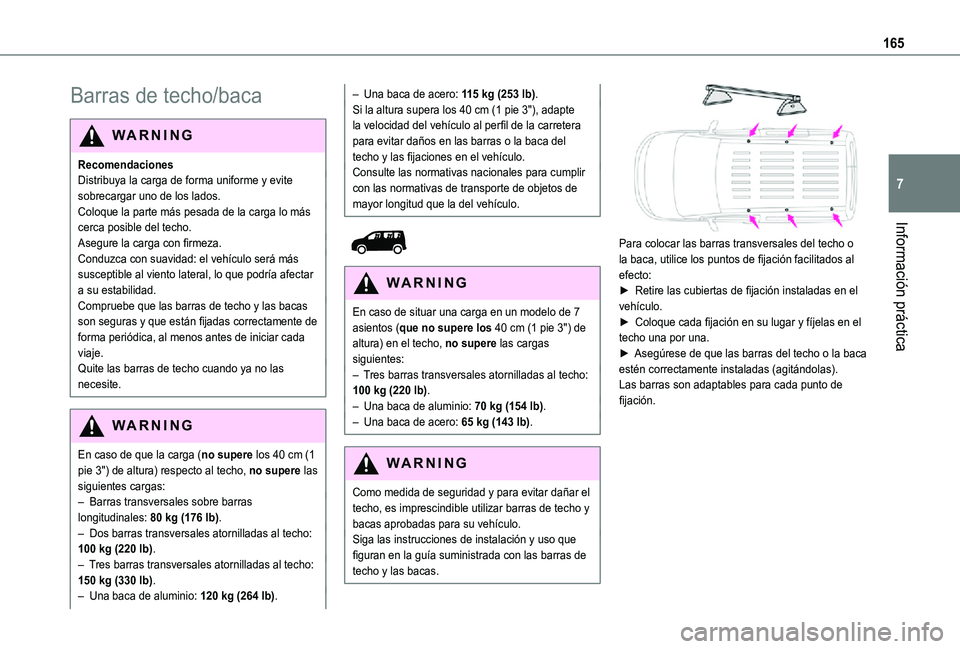

165
Información práctica
7
Barras de techo/baca
WARNI NG
RecomendacionesDistribuya la carga de forma uniforme y evite sobrecargar uno de los lados.Coloque la parte más pesada de la carga lo más cerca posible del techo.Asegure la carga con firmeza.Conduzca con suavidad: el vehículo será más susceptible al viento lateral, lo que podría afectar a su estabilidad.Compruebe que las barras de techo y las bacas son seguras y que están fijadas correctamente de forma periódica, al menos antes de iniciar cada viaje.Quite las barras de techo cuando ya no las necesite.
WARNI NG
En caso de que la carga (no supere los 40 cm (1 pie 3") de altura) respecto al techo, no supere las siguientes cargas:– Barras transversales sobre barras longitudinales: 80 kg (176 lb).– Dos barras transversales atornilladas al techo: 100 kg (220 lb).– Tres barras transversales atornilladas al techo: 150 kg (330 lb).
– Una baca de aluminio: 120 kg (264 lb).
– Una baca de acero: 115 kg (253 lb).Si la altura supera los 40 cm (1 pie 3"), adapte la velocidad del vehículo al perfil de la carretera para evitar daños en las barras o la baca del techo y las fijaciones en el vehículo.Consulte las normativas nacionales para cumplir con las normativas de transporte de objetos de mayor longitud que la del vehículo.


WARNI NG
En caso de situar una carga en un modelo de 7 asientos (que no supere los 40 cm (1 pie 3") de altura) en el techo, no supere las cargas siguientes:– Tres barras transversales atornilladas al techo: 100 kg (220 lb).– Una baca de aluminio: 70 kg (154 lb).– Una baca de acero: 65 kg (143 lb).
WARNI NG
Como medida de seguridad y para evitar dañar el techo, es imprescindible utilizar barras de techo y bacas aprobadas para su vehículo.Siga las instrucciones de instalación y uso que figuran en la guía suministrada con las barras de techo y las bacas.


Para colocar las barras transversales del techo o la baca, utilice los puntos de fijación facilitados al efecto:► Retire las cubiertas de fijación instaladas en el vehículo.► Coloque cada fijación en su lugar y fíjelas en el techo una por una.► Asegúrese de que las barras del techo o la baca estén correctamente instaladas (agitándolas).Las barras son adaptables para cada punto de fijación.

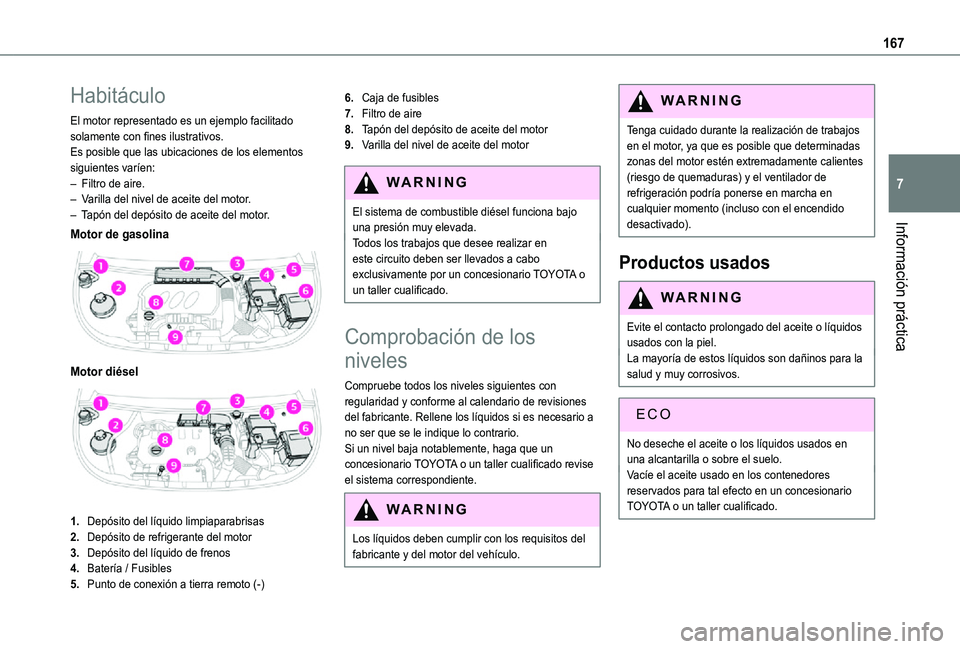

167
Información práctica
7
Habitáculo
El motor representado es un ejemplo facilitado solamente con fines ilustrativos.Es posible que las ubicaciones de los elementos siguientes varíen:– Filtro de aire.– Varilla del nivel de aceite del motor.– Tapón del depósito de aceite del motor.
Motor de gasolina

Motor diésel

1.Depósito del líquido limpiaparabrisas
2.Depósito de refrigerante del motor
3.Depósito del líquido de frenos
4.Batería / Fusibles
5.Punto de conexión a tierra remoto (-)
6.Caja de fusibles
7.Filtro de aire
8.Tapón del depósito de aceite del motor
9.Varilla del nivel de aceite del motor
WARNI NG
El sistema de combustible diésel funciona bajo una presión muy elevada.Todos los trabajos que desee realizar en este circuito deben ser llevados a cabo exclusivamente por un concesionario TOYOTA o un taller cualificado.
Comprobación de los
niveles
Compruebe todos los niveles siguientes con regularidad y conforme al calendario de revisiones del fabricante. Rellene los líquidos si es necesario a no ser que se le indique lo contrario.
Si un nivel baja notablemente, haga que un concesionario TOYOTA o un taller cualificado revise el sistema correspondiente.
WARNI NG
Los líquidos deben cumplir con los requisitos del fabricante y del motor del vehículo.
WARNI NG
Tenga cuidado durante la realización de trabajos en el motor, ya que es posible que determinadas zonas del motor estén extremadamente calientes (riesgo de quemaduras) y el ventilador de refrigeración podría ponerse en marcha en cualquier momento (incluso con el encendido desactivado).
Productos usados
WARNI NG
Evite el contacto prolongado del aceite o líquidos usados con la piel.La mayoría de estos líquidos son dañinos para la salud y muy corrosivos.
ECO
No deseche el aceite o los líquidos usados en una alcantarilla o sobre el suelo.Vacíe el aceite usado en los contenedores reservados para tal efecto en un concesionario TOYOTA o un taller cualificado.

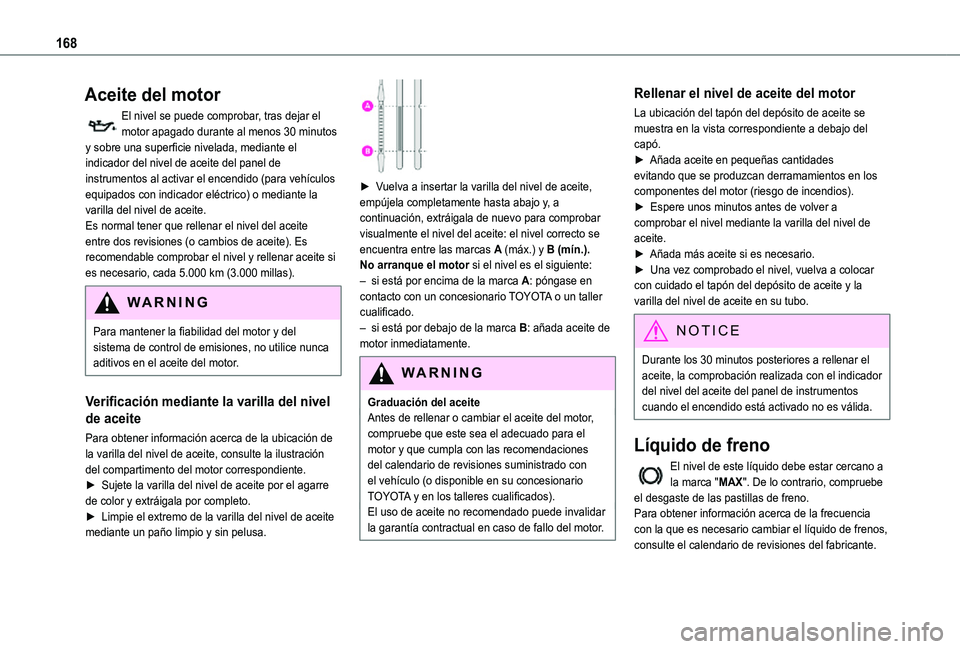

168
Aceite del motor
El nivel se puede comprobar, tras dejar el motor apagado durante al menos 30 minutos y sobre una superficie nivelada, mediante el indicador del nivel de aceite del panel de instrumentos al activar el encendido (para vehículos equipados con indicador eléctrico) o mediante la varilla del nivel de aceite.Es normal tener que rellenar el nivel del aceite entre dos revisiones (o cambios de aceite). Es recomendable comprobar el nivel y rellenar aceite si es necesario, cada 5.000 km (3.000 millas).
WARNI NG
Para mantener la fiabilidad del motor y del sistema de control de emisiones, no utilice nunca aditivos en el aceite del motor.
Verificación mediante la varilla del nivel
de aceite
Para obtener información acerca de la ubicación de la varilla del nivel de aceite, consulte la ilustración del compartimento del motor correspondiente.► Sujete la varilla del nivel de aceite por el agarre de color y extráigala por completo.► Limpie el extremo de la varilla del nivel de aceite mediante un paño limpio y sin pelusa.

► Vuelva a insertar la varilla del nivel de aceite, empújela completamente hasta abajo y, a continuación, extráigala de nuevo para comprobar visualmente el nivel del aceite: el nivel correcto se
encuentra entre las marcas A (máx.) y B (mín.).No arranque el motor si el nivel es el siguiente:– si está por encima de la marca A: póngase en contacto con un concesionario TOYOTA o un taller cualificado.– si está por debajo de la marca B: añada aceite de motor inmediatamente.
WARNI NG
Graduación del aceiteAntes de rellenar o cambiar el aceite del motor, compruebe que este sea el adecuado para el motor y que cumpla con las recomendaciones del calendario de revisiones suministrado con el vehículo (o disponible en su concesionario TOYOTA y en los talleres cualificados).El uso de aceite no recomendado puede invalidar la garantía contractual en caso de fallo del motor.
Rellenar el nivel de aceite del motor
La ubicación del tapón del depósito de aceite se muestra en la vista correspondiente a debajo del capó.► Añada aceite en pequeñas cantidades evitando que se produzcan derramamientos en los componentes del motor (riesgo de incendios).► Espere unos minutos antes de volver a comprobar el nivel mediante la varilla del nivel de aceite.► Añada más aceite si es necesario.► Una vez comprobado el nivel, vuelva a colocar con cuidado el tapón del depósito de aceite y la varilla del nivel de aceite en su tubo.
NOTIC E
Durante los 30 minutos posteriores a rellenar el aceite, la comprobación realizada con el indicador del nivel del aceite del panel de instrumentos cuando el encendido está activado no es válida.
Líquido de freno
El nivel de este líquido debe estar cercano a la marca "MAX". De lo contrario, compruebe el desgaste de las pastillas de freno.Para obtener información acerca de la frecuencia con la que es necesario cambiar el líquido de frenos, consulte el calendario de revisiones del fabricante.

169
Información práctica
7
WARNI NG
Si va a rellenarlo, limpie el tapón antes de volver a colocarlo. Utilice únicamente líquido de freons DOT4 de una lata sellada.
Refrigerante del motor
Compruebe el nivel de refrigerante del motor con regularidad.Es normal tener que rellenar este líquido entre dos revisiones.La comprobación y el llenado solamente deben llevarse a cabo con el motor frío.Un nivel bajo constituye un riesgo de daños graves en el motor.El nivel de este líquido debe estar cercano a la marca "MAX", pero nunca debe superarla.Si el nivel se encuentra cerca o debajo de la marca "MIN”, resulta esencial rellenar el líquido.Cuando el motor esté caliente, la temperatura de este líquido estará regulada por el ventilador.Además, como el sistema de refrigeración está
presurizado, espere al menos una hora antes de apagar el motor antes de llevar a cabo ninguna tarea.Para evitar el riesgo de quemaduras, si necesita rellenar el líquido en caso de emergencia, envuelva un paño alrededor del tapón y desenrósquelo dos vueltas para permitir que se reduzca la presión.Una vez reducida la presión, retire el tapón y rellene el líquido hasta el nivel necesario.
Líquido limpiaparabrisas
Rellene el líquido hasta el nivel requerido cuando sea necesario.Capacidad del depósito:– 5,3 litros para las versiones de "climas muy fríos".– 2,2 litros para otras versiones.
Especificación de líquidos
Es necesario rellenar el líquido mediante una mezcla lista para utilizar.Durante el invierno (con temperaturas inferiores a cero), es necesario utilizar un líquido que contenga un agente para evitar la congelación que resulte adecuado para las condiciones existentes con el fin de proteger los elementos del sistema (bomba, depósito, conductos, chorros, etc.).
WARNI NG
Está prohibido utilizar agua pura en ninguna circunstancia (riesgo de congelación, depósitos de cal, etc.).
Aditivo de combustible diésel
(diésel con filtro de partículas)
o Al alcanzarse el nivel mínimo del depósito de aditivo del filtro de partículas, el testigo de advertencia se enciende acompañado de una advertencia acústica y un mensaje de advertencia de que el nivel de aditivo es demasiado bajo.
Llenado
Es necesario que un concesionario TOYOTA o un taller cualificado rellene este aditivo sin demora.
AdBlue (Motores diésel)
Cuando se alcance el nivel de reserva, se producirá una alerta.Si desea obtener más información acerca de los indicadores de autonomía del AdBlue, consulte la sección correspondiente.Para evitar que se inmovilice el vehículo conforme a las normativas, deberá llenar el depósito de AdBlue.Si desea obtener más información acerca del Suministro de AdBlue, consulte la sección correspondiente.
Comprobaciones
A no ser que se indique lo contrario, compruebe estos componentes siguiendo el calendario de revisiones del fabricante y en función de su motor.De lo contrario, llévelos a revisar a un concesionario TOYOTA o a un taller cualificado.
WARNI NG
Utilice solamente productos recomendados por TOYOTA o productos de una calidad y especificación equivalente.Para poder optimizar el funcionamiento de componentes tan importantes como los del sistema de frenado, TOYOTA selecciona y ofrece productos muy específicos.

170
Batería de 12 V
La batería no requiere mantenimiento alguno.No obstante, compruebe regularmente que los terminales están correctamente apretados (versiones sin terminales de desconexión rápida) y que las conexiones estén limpias.
NOTIC E
Si desea obtener más información acerca de las
precauciones necesarias para realizar tareas en la batería de 12 V, consulte la sección correspondiente.
WARNI NG
Las versiones equipadas con Stop & Start disponen de una batería de plomo y ácido de 12 V con una tecnología y especificaciones determinadas.Para sustituirlas, recurra solamente a un concesionario TOYOTA o a un taller cualificado.
Filtro del habitáculo
En función del entorno y del uso del vehículo (por ejemplo, en atmósferas polvorientas o durante la conducción por ciudad), cámbielo con el doble de frecuencia si es necesario.
NOTIC E
La obstrucción del filtro del habitáculo puede afectar negativamente al rendimiento del sistema
de aire acondicionado y generar olores no deseables.
Filtro de aire
En función del entorno y del uso del vehículo (por ejemplo, en atmósferas polvorientas o durante la conducción por ciudad), cámbielo con el doble de frecuencia si es necesario.
Filtro de aceite
Cambie el filtro de aceite cada vez que se cambie el aceite del motor.
Filtro de partículas (diésel)
Cuando el filtro de partículas está próximo a saturarse, este testigo se enciende temporalmente acompañado de un mensaje de advertencia del riesgo de obstrucción del filtro.
En cuanto las condiciones del tráfico lo permitan, regenere el filtro conduciendo a una velocidad de al menos 60 km/h (37 mph) hasta que el testigo de advertencia se apague.
NOTIC E
Si el testigo de advertencia permanece encendido, esto indica que el nivel de aditivo de diésel es bajo.
Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
NOTIC E
Tras un funcionamiento prolongado del vehículo a una velocidad muy baja o al ralentí, es posible que, en circunstancias excepcionales, se observen emisiones de vapor de agua en el escape mientras acelera. Esto no afecta al comportamiento del vehículo ni al medio ambiente.
NOTIC E
Vehículo nuevoDurante las primeras operaciones de regeneración del filtro de partículas, es posible que detecte un olor a "quemado". Esto es totalmente normal.

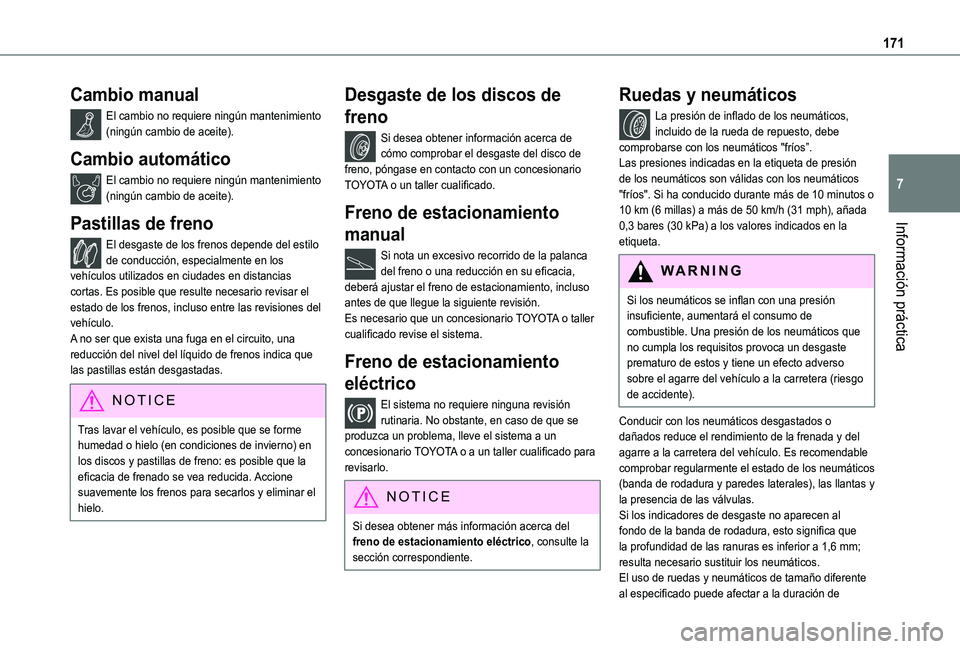

171
Información práctica
7
Cambio manual
El cambio no requiere ningún mantenimiento (ningún cambio de aceite).
Cambio automático
El cambio no requiere ningún mantenimiento (ningún cambio de aceite).
Pastillas de freno
El desgaste de los frenos depende del estilo de conducción, especialmente en los vehículos utilizados en ciudades en distancias cortas. Es posible que resulte necesario revisar el estado de los frenos, incluso entre las revisiones del vehículo.A no ser que exista una fuga en el circuito, una reducción del nivel del líquido de frenos indica que las pastillas están desgastadas.
NOTIC E
Tras lavar el vehículo, es posible que se forme
humedad o hielo (en condiciones de invierno) en los discos y pastillas de freno: es posible que la eficacia de frenado se vea reducida. Accione suavemente los frenos para secarlos y eliminar el hielo.
Desgaste de los discos de
freno
Si desea obtener información acerca de cómo comprobar el desgaste del disco de freno, póngase en contacto con un concesionario TOYOTA o un taller cualificado.
Freno de estacionamiento
manual
Si nota un excesivo recorrido de la palanca del freno o una reducción en su eficacia, deberá ajustar el freno de estacionamiento, incluso antes de que llegue la siguiente revisión.Es necesario que un concesionario TOYOTA o taller cualificado revise el sistema.
Freno de estacionamiento
eléctrico
El sistema no requiere ninguna revisión rutinaria. No obstante, en caso de que se produzca un problema, lleve el sistema a un
concesionario TOYOTA o a un taller cualificado para revisarlo.
NOTIC E
Si desea obtener más información acerca del freno de estacionamiento eléctrico, consulte la sección correspondiente.
Ruedas y neumáticos
La presión de inflado de los neumáticos, incluido de la rueda de repuesto, debe comprobarse con los neumáticos "fríos”.Las presiones indicadas en la etiqueta de presión de los neumáticos son válidas con los neumáticos "fríos". Si ha conducido durante más de 10 minutos o 10 km (6 millas) a más de 50 km/h (31 mph), añada 0,3 bares (30 kPa) a los valores indicados en la etiqueta.
WARNI NG
Si los neumáticos se inflan con una presión insuficiente, aumentará el consumo de combustible. Una presión de los neumáticos que no cumpla los requisitos provoca un desgaste prematuro de estos y tiene un efecto adverso sobre el agarre del vehículo a la carretera (riesgo de accidente).
Conducir con los neumáticos desgastados o dañados reduce el rendimiento de la frenada y del agarre a la carretera del vehículo. Es recomendable comprobar regularmente el estado de los neumáticos (banda de rodadura y paredes laterales), las llantas y la presencia de las válvulas.Si los indicadores de desgaste no aparecen al fondo de la banda de rodadura, esto significa que la profundidad de las ranuras es inferior a 1,6 mm; resulta necesario sustituir los neumáticos.El uso de ruedas y neumáticos de tamaño diferente al especificado puede afectar a la duración de

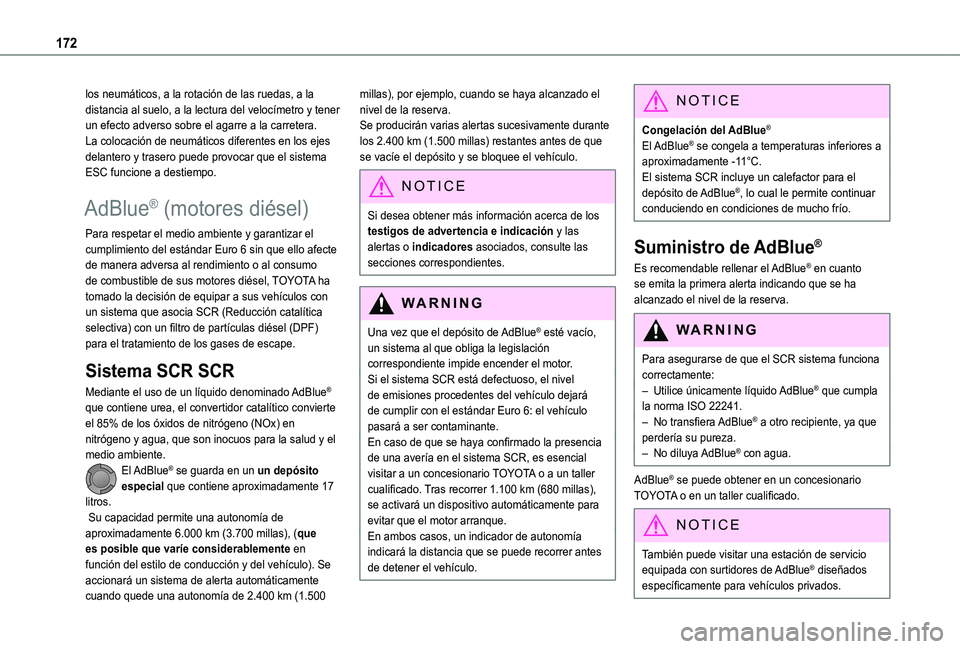

172
los neumáticos, a la rotación de las ruedas, a la distancia al suelo, a la lectura del velocímetro y tener un efecto adverso sobre el agarre a la carretera.La colocación de neumáticos diferentes en los ejes delantero y trasero puede provocar que el sistema ESC funcione a destiempo.
AdBlue® (motores diésel)
Para respetar el medio ambiente y garantizar el cumplimiento del estándar Euro 6 sin que ello afecte de manera adversa al rendimiento o al consumo de combustible de sus motores diésel, TOYOTA ha tomado la decisión de equipar a sus vehículos con un sistema que asocia SCR (Reducción catalítica selectiva) con un filtro de partículas diésel (DPF) para el tratamiento de los gases de escape.
Sistema SCR SCR
Mediante el uso de un líquido denominado AdBlue® que contiene urea, el convertidor catalítico convierte el 85% de los óxidos de nitrógeno (NOx) en nitrógeno y agua, que son inocuos para la salud y el
medio ambiente.El AdBlue® se guarda en un un depósito especial que contiene aproximadamente 17 litros. Su capacidad permite una autonomía de aproximadamente 6.000 km (3.700 millas), (que es posible que varíe considerablemente en función del estilo de conducción y del vehículo). Se accionará un sistema de alerta automáticamente
cuando quede una autonomía de 2.400 km (1.500
millas), por ejemplo, cuando se haya alcanzado el nivel de la reserva.Se producirán varias alertas sucesivamente durante los 2.400 km (1.500 millas) restantes antes de que se vacíe el depósito y se bloquee el vehículo.
NOTIC E
Si desea obtener más información acerca de los testigos de advertencia e indicación y las
alertas o indicadores asociados, consulte las secciones correspondientes.
WARNI NG
Una vez que el depósito de AdBlue® esté vacío, un sistema al que obliga la legislación correspondiente impide encender el motor.Si el sistema SCR está defectuoso, el nivel de emisiones procedentes del vehículo dejará de cumplir con el estándar Euro 6: el vehículo pasará a ser contaminante.En caso de que se haya confirmado la presencia de una avería en el sistema SCR, es esencial visitar a un concesionario TOYOTA o a un taller cualificado. Tras recorrer 1.100 km (680 millas), se activará un dispositivo automáticamente para evitar que el motor arranque.En ambos casos, un indicador de autonomía
indicará la distancia que se puede recorrer antes de detener el vehículo.
NOTIC E
Congelación del AdBlue®
El AdBlue® se congela a temperaturas inferiores a aproximadamente -11°C.El sistema SCR incluye un calefactor para el depósito de AdBlue®, lo cual le permite continuar conduciendo en condiciones de mucho frío.
Suministro de AdBlue®
Es recomendable rellenar el AdBlue® en cuanto se emita la primera alerta indicando que se ha alcanzado el nivel de la reserva.
WARNI NG
Para asegurarse de que el SCR sistema funciona correctamente:– Utilice únicamente líquido AdBlue® que cumpla la norma ISO 22241.– No transfiera AdBlue® a otro recipiente, ya que perdería su pureza.
– No diluya AdBlue® con agua.
AdBlue® se puede obtener en un concesionario TOYOTA o en un taller cualificado.
NOTIC E
También puede visitar una estación de servicio equipada con surtidores de AdBlue® diseñados específicamente para vehículos privados.
