2021 TOYOTA PROACE CITY VERSO ESP

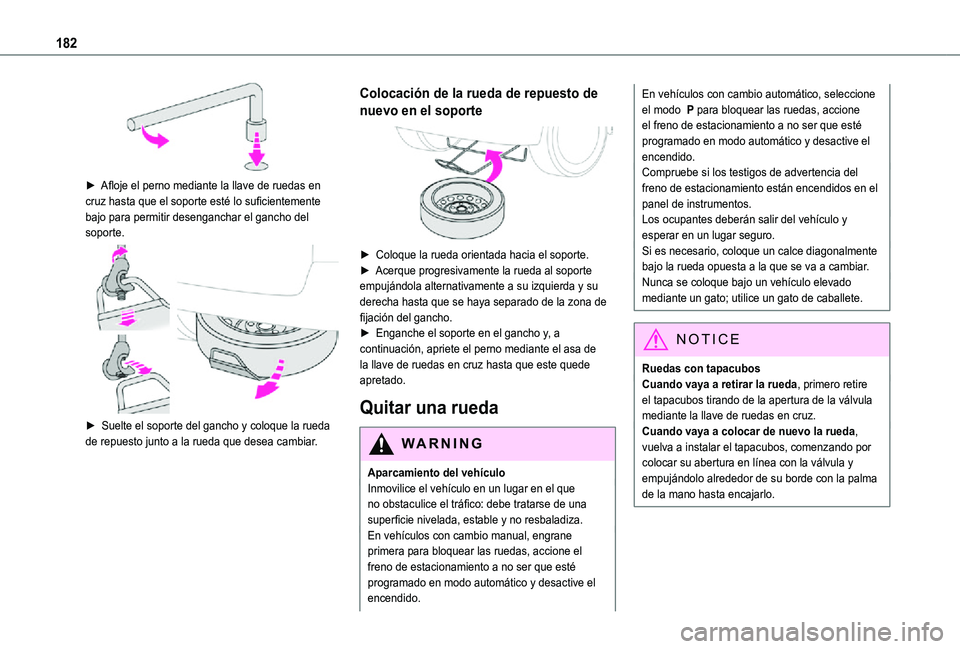

182

► Afloje el perno mediante la llave de ruedas en cruz hasta que el soporte esté lo suficientemente bajo para permitir desenganchar el gancho del soporte.

► Suelte el soporte del gancho y coloque la rueda de repuesto junto a la rueda que desea cambiar.
Colocación de la rueda de repuesto de
nuevo en el soporte

► Coloque la rueda orientada hacia el soporte.► Acerque progresivamente la rueda al soporte empujándola alternativamente a su izquierda y su derecha hasta que se haya separado de la zona de fijación del gancho.► Enganche el soporte en el gancho y, a continuación, apriete el perno mediante el asa de la llave de ruedas en cruz hasta que este quede apretado.
Quitar una rueda
WARNI NG
Aparcamiento del vehículoInmovilice el vehículo en un lugar en el que no obstaculice el tráfico: debe tratarse de una superficie nivelada, estable y no resbaladiza.En vehículos con cambio manual, engrane
primera para bloquear las ruedas, accione el freno de estacionamiento a no ser que esté programado en modo automático y desactive el encendido.
En vehículos con cambio automático, seleccione el modo P para bloquear las ruedas, accione el freno de estacionamiento a no ser que esté programado en modo automático y desactive el encendido.Compruebe si los testigos de advertencia del freno de estacionamiento están encendidos en el panel de instrumentos.Los ocupantes deberán salir del vehículo y esperar en un lugar seguro.Si es necesario, coloque un calce diagonalmente bajo la rueda opuesta a la que se va a cambiar.Nunca se coloque bajo un vehículo elevado mediante un gato; utilice un gato de caballete.
NOTIC E
Ruedas con tapacubosCuando vaya a retirar la rueda, primero retire el tapacubos tirando de la apertura de la válvula mediante la llave de ruedas en cruz.Cuando vaya a colocar de nuevo la rueda,
vuelva a instalar el tapacubos, comenzando por colocar su abertura en línea con la válvula y empujándolo alrededor de su borde con la palma de la mano hasta encajarlo.

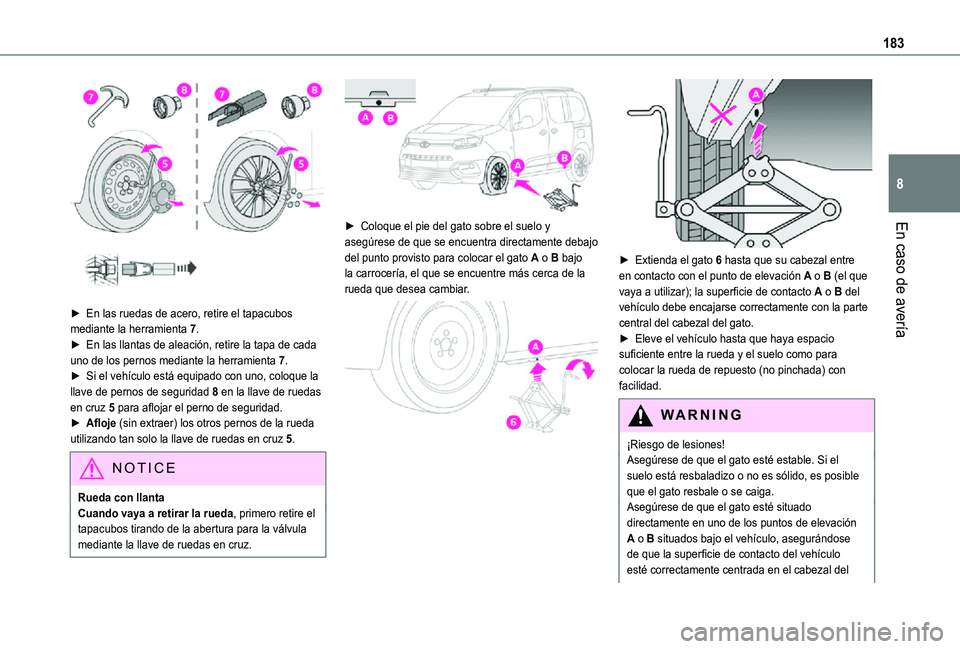

183
En caso de avería
8

► En las ruedas de acero, retire el tapacubos mediante la herramienta 7.► En las llantas de aleación, retire la tapa de cada uno de los pernos mediante la herramienta 7.► Si el vehículo está equipado con uno, coloque la llave de pernos de seguridad 8 en la llave de ruedas en cruz 5 para aflojar el perno de seguridad.► Afloje (sin extraer) los otros pernos de la rueda utilizando tan solo la llave de ruedas en cruz 5.
NOTIC E
Rueda con llantaCuando vaya a retirar la rueda, primero retire el tapacubos tirando de la abertura para la válvula mediante la llave de ruedas en cruz.


► Coloque el pie del gato sobre el suelo y asegúrese de que se encuentra directamente debajo
del punto provisto para colocar el gato A o B bajo la carrocería, el que se encuentre más cerca de la rueda que desea cambiar.


► Extienda el gato 6 hasta que su cabezal entre en contacto con el punto de elevación A o B (el que vaya a utilizar); la superficie de contacto A o B del vehículo debe encajarse correctamente con la parte central del cabezal del gato.► Eleve el vehículo hasta que haya espacio suficiente entre la rueda y el suelo como para colocar la rueda de repuesto (no pinchada) con facilidad.
WARNI NG
¡Riesgo de lesiones!Asegúrese de que el gato esté estable. Si el suelo está resbaladizo o no es sólido, es posible que el gato resbale o se caiga.Asegúrese de que el gato esté situado directamente en uno de los puntos de elevación A o B situados bajo el vehículo, asegurándose de que la superficie de contacto del vehículo esté correctamente centrada en el cabezal del

185
En caso de avería
8
NOTIC E
Si su vehículo incorpora un sensor de detección de neumáticos desinflados, compruebe la presión de los neumáticos y reinicialice el sistema.Si desea obtener más información acerca de la detección de desinflado, consulte la sección correspondiente.
NOTIC E
Rueda con tapacubosAl colocar de nuevo la rueda, vuelva a instalar el tapacubos. Para ello, alinee la muesca con la válvula y, a continuación, empuje la guarnición alrededor de su borde con la palma de la mano hasta que encaje en su posición.


NOTIC E
Las presiones de inflado de neumáticos se indican en esta etiqueta.
Cambiar una bombilla
NOTIC E
En determinadas condiciones climáticas (por ejemplo, baja temperatura o humedad), el empañamiento de la superficie interna del vidrio de los faros y las luces traseras es normal y desaparecerá después de que transcurran unos minutos con las luces encendidas.
WARNI NG
Los faros tienen lentes de policarbonato con un revestimiento protector:► no los limpie con un paño seco o abrasivo ni con detergente o productos disolventes.► Utilice una esponja y agua jabonosa o un producto con PH neutro.► Cuando utilice un limpiador a alta presión sobre marcas difíciles, no mantenga el chorro hacia los faros ni sus bordes durante demasiado
tiempo para no dañar su revestimiento protector ni sus sellos.
WARNI NG
El cambio de las bombillas solamente debe realizarse con el encendido desactivado y tras haber apagado la luz desde hace varios minutos (riesgo de quemaduras graves).No toque la bombilla directamente con los dedos (utilice un paño que no deje pelusa).Resulta esencial utilizar solamente bombillas anti-ultravioleta (UV) para no dañar el faro.Cambie siempre las bombillas averiadas por otras nuevas del mismo tipo y especificación.
WARNI NG
Apertura del capó/acceso a las bombillasCon el motor caliente, proceda con precaución (riesgo de quemaduras)Tenga cuidado con los objetos o la ropa, ya que pueden quedar atrapados en las palas del ventilador (riesgo de estrangulación).
NOTIC E
Bombillas halógenas (Hx)Para garantizar la obtención de una iluminación de calidad, compruebe que la bombilla esté correctamente colocada en su alojamiento.

186
WARNI NG
Tras cambiar una bombillaPara volver a colocarla, lleve a cabo las operaciones de instalación en orden inverso.Cierre la cubierta protectora con mucho cuidado para garantizar el sellado de las luces.
Faros y luces LED (Light-
emitting diode)
En función de la versión, los tipos de faros/luces afectados son los siguientes:– Intermitentes/luces de conducción diurna.
WARNI NG
Para sustituir este tipo de bombilla, debe ponerse en contacto con un concesionario TOYOTA o un taller cualificado.
Tipos de bombillas
El vehículo dispone de varios tipos de bombillas. Para extraerlas:

Tipo ABombilla de cristal: tire suavemente de ella debido a que está instalada a presión.
Tipo BBombilla de bayoneta: presione la bombilla y, a continuación, gírela hacia la izquierda.
Tipo CBombilla halógena: libere el resorte de retención de su alojamiento.
Tipo DBombilla halógena: gire la bombilla hacia la izquierda.
NOTIC E
Cuando haya finalizado cada operación, compruebe el funcionameinto de la iluminación.
Luces delanteras
Para obtener más información sobre cómo cambiar una bombilla y, específicamente, sobre los tipos de bombillas, consulte la sección correspondiente.

1.Intermitentes/luces de conducción diurna.Tipo A, W21/5W
2.Luces largas.Tipo C, H1
3.Luces de cruce.Tipo C, H7
4.Intermitente.Tipo B, PY21W
5.Luz antiniebla.Tipo D, H11

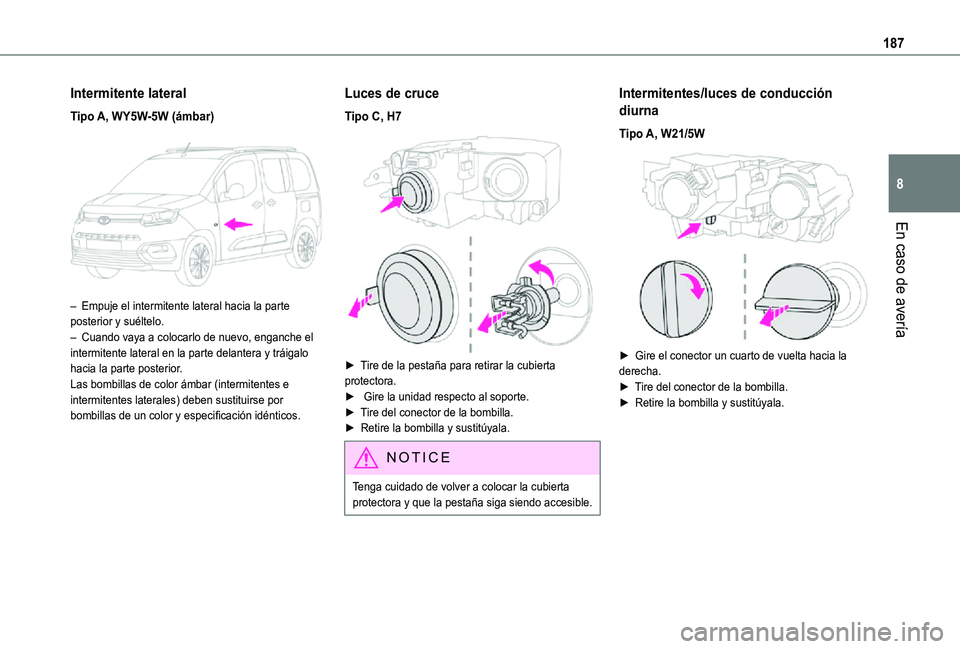

187
En caso de avería
8
Intermitente lateral
Tipo A, WY5W-5W (ámbar)

– Empuje el intermitente lateral hacia la parte posterior y suéltelo.– Cuando vaya a colocarlo de nuevo, enganche el intermitente lateral en la parte delantera y tráigalo hacia la parte posterior.Las bombillas de color ámbar (intermitentes e intermitentes laterales) deben sustituirse por bombillas de un color y especificación idénticos.
Luces de cruce
Tipo C, H7

► Tire de la pestaña para retirar la cubierta protectora. ► Gire la unidad respecto al soporte.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.
NOTIC E
Tenga cuidado de volver a colocar la cubierta protectora y que la pestaña siga siendo accesible.
Intermitentes/luces de conducción
diurna
Tipo A, W21/5W

► Gire el conector un cuarto de vuelta hacia la derecha.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.

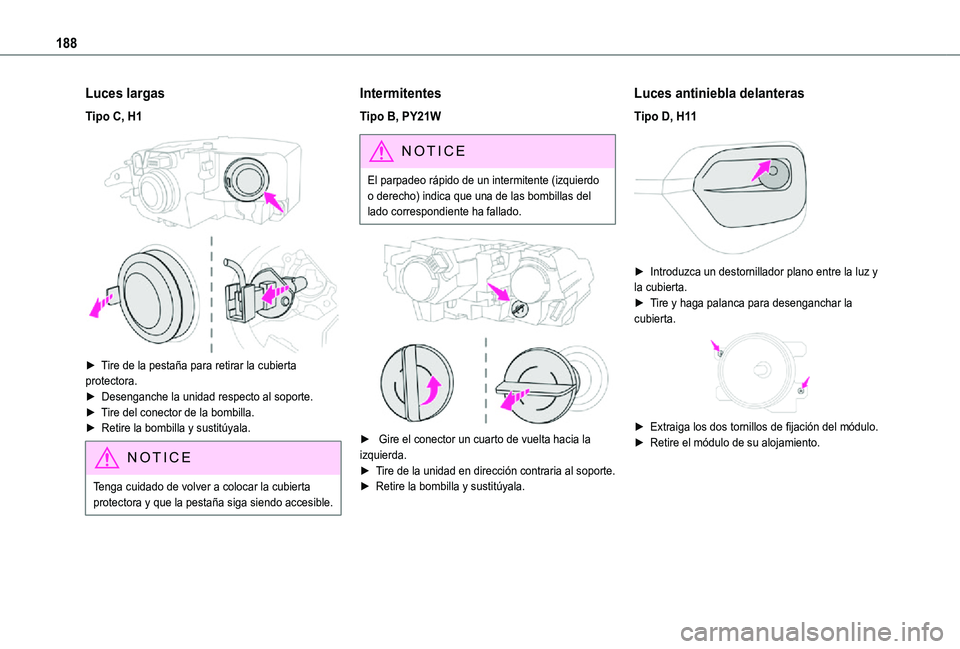

188
Luces largas
Tipo C, H1

► Tire de la pestaña para retirar la cubierta protectora.► Desenganche la unidad respecto al soporte.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.
NOTIC E
Tenga cuidado de volver a colocar la cubierta protectora y que la pestaña siga siendo accesible.
Intermitentes
Tipo B, PY21W
NOTIC E
El parpadeo rápido de un intermitente (izquierdo o derecho) indica que una de las bombillas del lado correspondiente ha fallado.


► Gire el conector un cuarto de vuelta hacia la izquierda.► Tire de la unidad en dirección contraria al soporte.
► Retire la bombilla y sustitúyala.
Luces antiniebla delanteras
Tipo D, H11

► Introduzca un destornillador plano entre la luz y la cubierta.► Tire y haga palanca para desenganchar la cubierta.

► Extraiga los dos tornillos de fijación del módulo.► Retire el módulo de su alojamiento.

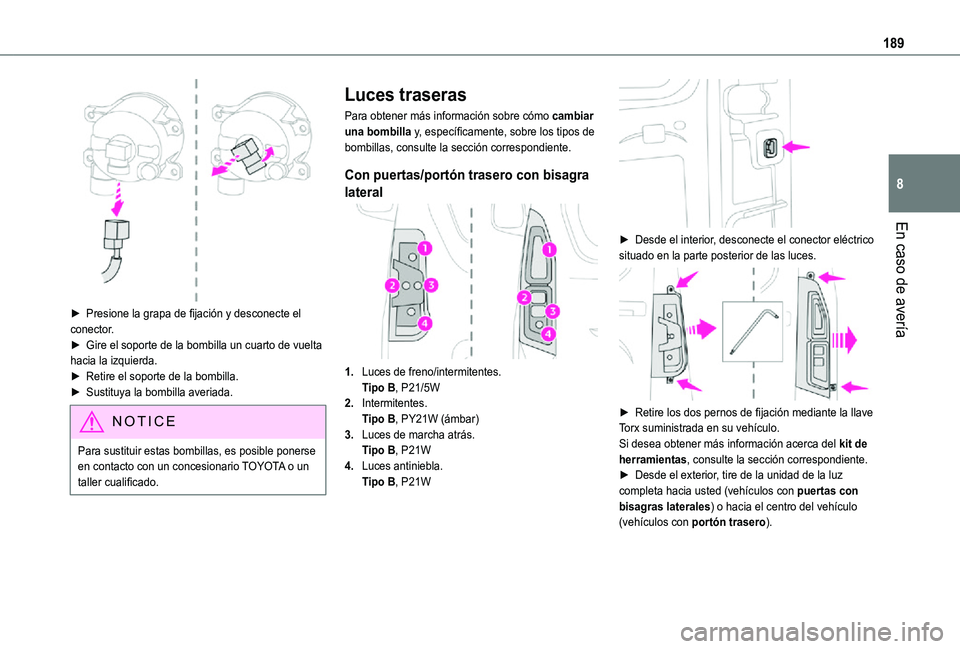

189
En caso de avería
8

► Presione la grapa de fijación y desconecte el conector.► Gire el soporte de la bombilla un cuarto de vuelta hacia la izquierda.► Retire el soporte de la bombilla.► Sustituya la bombilla averiada.
NOTIC E
Para sustituir estas bombillas, es posible ponerse en contacto con un concesionario TOYOTA o un taller cualificado.
Luces traseras
Para obtener más información sobre cómo cambiar una bombilla y, específicamente, sobre los tipos de bombillas, consulte la sección correspondiente.
Con puertas/portón trasero con bisagra
lateral
1.Luces de freno/intermitentes.Tipo B, P21/5W
2.Intermitentes.Tipo B, PY21W (ámbar)
3.Luces de marcha atrás.Tipo B, P21W
4.Luces antiniebla.Tipo B, P21W

► Desde el interior, desconecte el conector eléctrico situado en la parte posterior de las luces.

► Retire los dos pernos de fijación mediante la llave Torx suministrada en su vehículo.Si desea obtener más información acerca del kit de herramientas, consulte la sección correspondiente.► Desde el exterior, tire de la unidad de la luz completa hacia usted (vehículos con puertas con bisagras laterales) o hacia el centro del vehículo (vehículos con portón trasero).

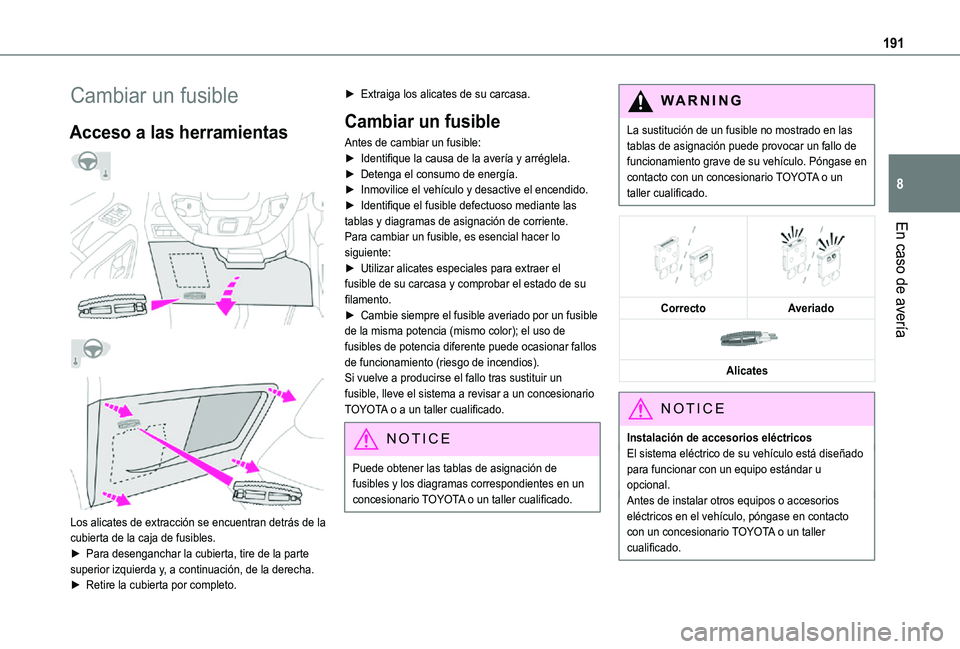

191
En caso de avería
8
Cambiar un fusible
Acceso a las herramientas




Los alicates de extracción se encuentran detrás de la cubierta de la caja de fusibles.
► Para desenganchar la cubierta, tire de la parte superior izquierda y, a continuación, de la derecha.► Retire la cubierta por completo.
► Extraiga los alicates de su carcasa.
Cambiar un fusible
Antes de cambiar un fusible:► Identifique la causa de la avería y arréglela.► Detenga el consumo de energía.► Inmovilice el vehículo y desactive el encendido.► Identifique el fusible defectuoso mediante las tablas y diagramas de asignación de corriente.Para cambiar un fusible, es esencial hacer lo siguiente:► Utilizar alicates especiales para extraer el fusible de su carcasa y comprobar el estado de su filamento.► Cambie siempre el fusible averiado por un fusible de la misma potencia (mismo color); el uso de fusibles de potencia diferente puede ocasionar fallos de funcionamiento (riesgo de incendios).Si vuelve a producirse el fallo tras sustituir un fusible, lleve el sistema a revisar a un concesionario TOYOTA o a un taller cualificado.
NOTIC E
Puede obtener las tablas de asignación de fusibles y los diagramas correspondientes en un concesionario TOYOTA o un taller cualificado.
WARNI NG
La sustitución de un fusible no mostrado en las tablas de asignación puede provocar un fallo de funcionamiento grave de su vehículo. Póngase en contacto con un concesionario TOYOTA o un taller cualificado.




CorrectoAveriado

Alicates
NOTIC E
Instalación de accesorios eléctricosEl sistema eléctrico de su vehículo está diseñado para funcionar con un equipo estándar u
opcional.Antes de instalar otros equipos o accesorios eléctricos en el vehículo, póngase en contacto con un concesionario TOYOTA o un taller
cualificado.
