2021 TOYOTA PRIUS sensor

3564-5. Utilização dos sistemas de apoio à condução
AV I S O
■Para evitar uma avaria no sensor do radar
Cumpra com as seguintes precauções.
Caso contrário, o sensor do radar pode não funcionar devidamente. Como
resultado, poderá ocorrer um acidente, resultando em morte ou ferimentos
graves.
●Mantenha o sensor do radar e o tampa do sensor do radar da frente sem-
pre limpos.
●Não afixe acessórios, autocolantes, (incluindo autocolantes transparen-
tes), ou outros itens no sensor do radar, tampa do sensor do radar nem na
respetiva área circundante.
●Não exponha o sensor do radar nem a respetiva área circundante a um
impacto forte. Se o sensor do radar, grelha da frente ou para-choques da
frente for submetido a um impacto forte, leve o veículo a um concessioná-
rio Toyota autorizado, reparador Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este proceda a uma inspeção.
●Não desmonte o sensor do radar.
●Não altere nem pinte o sensor do radar nem a tampa do sensor do radar.
●Nas situações que se seguem, o sensor do radar tem de ser recalibrado.
Contacte um concessionário Toyota autorizado, reparador Toyota autori-
zado ou outro reparador da sua confiança para mais informações.
• Quando remover e instalar ou substituir o sensor do radar ou a grelha
da frente
• Quando substituir o para-choques da frente
Sensor do radar
Tampa do sensor do radar
Se a parte da frente do sensor do radar
ou a parte da frente ou traseira do
tampa do sensor do radar estiverem
sujas ou cobertas com gotas de água,
neve, etc., limpe-os.
Limpe o sensor do radar e a tampa do
sensor do radar com um pano macio
para não os marcar nem danificar.1
2

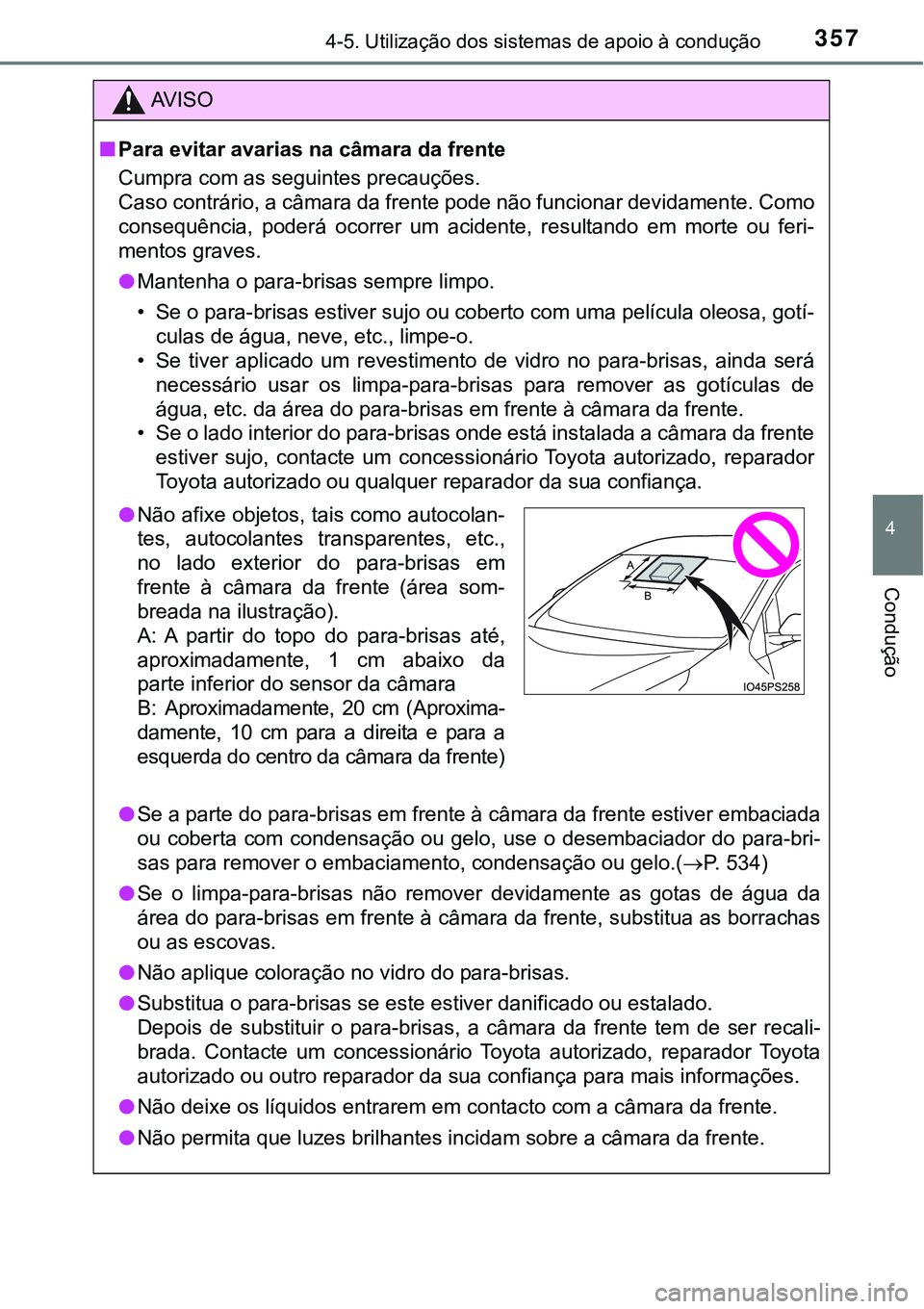

3574-5. Utilização dos sistemas de apoio à condução
4
Condução
AV I S O
■Para evitar avarias na câmara da frente
Cumpra com as seguintes precauções.
Caso contrário, a câmara da frente pode não funcionar devidamente. Como
consequência, poderá ocorrer um acidente, resultando em morte ou feri-
mentos graves.
●Mantenha o para-brisas sempre limpo.
• Se o para-brisas estiver sujo ou coberto com uma película oleosa, gotí-
culas de água, neve, etc., limpe-o.
• Se tiver aplicado um revestimento de vidro no para-brisas, ainda será
necessário usar os limpa-para-brisas para remover as gotículas de
água, etc. da área do para-brisas em frente à câmara da frente.
• Se o lado interior do para-brisas onde está instalada a câmara da frente
estiver sujo, contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
●Se a parte do para-brisas em frente à câmara da frente estiver embaciada
ou coberta com condensação ou gelo, use o desembaciador do para-bri-
sas para remover o embaciamento, condensação ou gelo.(P. 534)
●Se o limpa-para-brisas não remover devidamente as gotas de água da
área do para-brisas em frente à câmara da frente, substitua as borrachas
ou as escovas.
●Não aplique coloração no vidro do para-brisas.
●Substitua o para-brisas se este estiver danificado ou estalado.
Depois de substituir o para-brisas, a câmara da frente tem de ser recali-
brada. Contacte um concessionário Toyota autorizado, reparador To y o t a
autorizado ou outro reparador da sua confiança para mais informações.
●Não deixe os líquidos entrarem em contacto com a câmara da frente.
●Não permita que luzes brilhantes incidam sobre a câmara da frente.
●Não afixe objetos, tais como autocolan-
tes, autocolantes transparentes, etc.,
no lado exterior do para-brisas em
frente à câmara da frente (área som-
breada na ilustração).
A: A partir do topo do para-brisas até,
aproximadamente, 1 cm abaixo da
parte inferior do sensor da câmara
B: Aproximadamente, 20 cm (Aproxima-
damente, 10 cm para a direita e para a
esquerda do centro da câmara da frente)

3664-5. Utilização dos sistemas de apoio à condução
●Nas condições que se seguem, se a situação tiver alterado (ou se o veículo
tiver circulado durante algum tempo) e as condições normais de funciona-
mento forem detetadas, a mensagem desaparece e o sistema fica opera-
cional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área
operacional, tal como quando o veículo está ao sol ou num ambiente
extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do
veículo, tal como quando conduz no escuro, neve ou nevoeiro, ou
quando luzes brilhantes incidirem na câmara da frente.
SituaçãoAções
Quando a área à volta do sen-
sor estiver coberta com suji-
dade, humidade (embaciada,
com condensação, gelo, etc.)
ou outro tipo de impurezasPara limpar a parte do para-brisas à
frente da câmara da frente, utilize o
limpa-para-brisas ou o desembaciador
do sistema do ar condicionado.
(P. 534).
Quando a temperatura à volta
da câmara da frente estiver fora
da área operacional, tal como
quando o veículo está ao sol ou
num ambiente extremamente
frio.
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio-
nado ao sol, use o sistema de ar condi-
cionado para diminuir a temperatura à
volta da câmara da frente.
Se utilizar um tapa-sol quando o veí-
culo estiver estacionado, dependendo
do tipo utilizado, a luz solar refletida
pode fazer com que a temperatura da
câmara da frente fique excessiva-
mente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta-
cionado num ambiente extremamente
frio, utilize o sistema de ar condicionado
para aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da
frente está obstruída, como
quando o capot está aberto ou
um autocolante está preso no
para-brisas em frente à câmara
da frente.
Feche o capot, retire o autocolante, etc.
para limpar a obstrução.

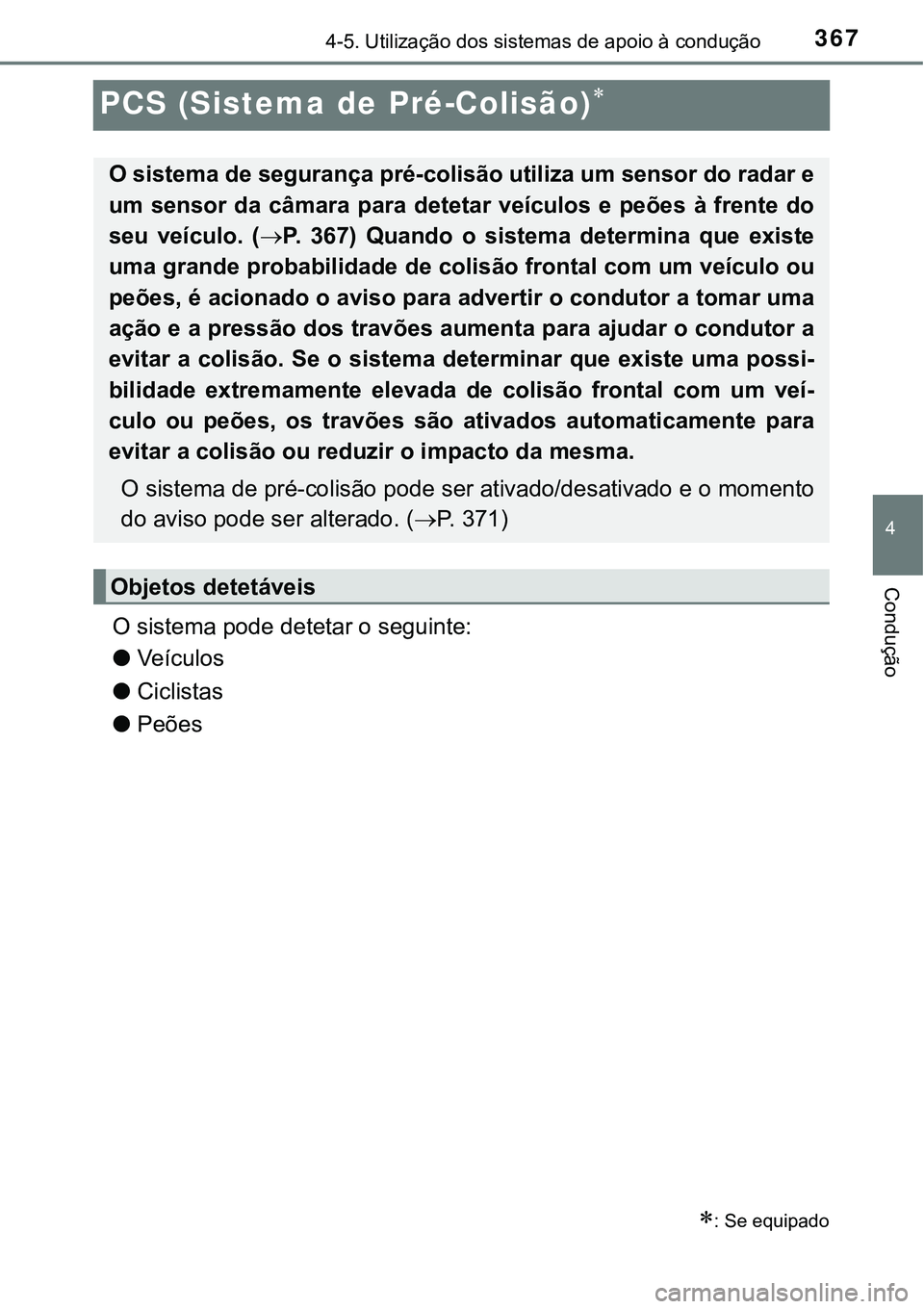

367
4
4-5. Utilização dos sistemas de apoio à condução
Condução
PCS (Sistema de Pré-Colisão)
O sistema pode detetar o seguinte:
●Veículos
●Ciclistas
●Peões
: Se equipado
O sistema de segurança pré-colisão utiliza um sensor do radar e
um sensor da câmara para detetar veículos e peões à frente do
seu veículo. (P. 367) Quando o sistema determina que existe
uma grande probabilidade de colisão frontal com um veículo ou
peões, é acionado o aviso para advertir o condutor a tomar uma
ação e a pressão dos travões aumenta para ajudar o condutor a
evitar a colisão. Se o sistema determinar que existe uma possi-
bilidade extremamente elevada de colisão frontal com um veí-
culo ou peões, os travões são ativados automaticamente para
evitar a colisão ou reduzir o impacto da mesma.
O sistema de pré-colisão pode ser ativado/desativado e o momento
do aviso pode ser alterado. (P. 371)
Objetos detetáveis

3704-5. Utilização dos sistemas de apoio à condução
AV I S O
■Quando desativar o sistema de pré-colisão
Nas situações que se seguem, desative o sistema, uma vez que este pode
não funcionar devidamente. Como consequência, poderá ocorrer um aci-
dente, resultando em morte ou ferimentos graves:
●Quando o veículo estiver a ser rebocado
●Quando o seu veículo rebocar outro veículo
●Quando transportar o veículo por camião, barco, comboio, ou meios de
transporte semelhantes
●Quando o veículo é levantado num elevador com o sistema híbrido em
funcionamento e os pneus a rodarem livremente
●Quando inspecionar o veículo usando um banco de potência ou quando
utilizar uma máquina de calibrar rodas
●Quando o para-choques da frente ou a grelha da frente sofrerem um
impacto forte, devido a um acidente ou por outros motivos
●Quando não for possível conduzir o veículo com estabilidade, devido a um
acidente ou avaria
●Quando utilizar o veículo de forma desportiva ou em todo-o-terreno
●Quando os pneus não tiverem a pressão correta
●Quando os pneus estiverem muito gastos
●Quando estiverem instalados pneus de medida diferente da especificada
●Quando estiverem instaladas correntes nos pneus
●Quando estiver a utilizar um pneu de reserva compacto ou um pneu tiver
sido reparado com kit de emergência para reparação de um furo
●Se equipamento (limpa-neves, etc.) que possa obstruir o sensor do radar
ou a câmara da frente estiver temporariamente instalado no veículo.

3754-5. Utilização dos sistemas de apoio à condução
4
Condução
• Quando utilizar a lavagem automática.
• Quando conduzir através de nevoeiro ou fumo
• Quando conduzir perto de um objeto que emita ondas rádio, tais como
um camião ou grade de proteção.
• Quando conduzir perto de uma torre de TV, estação de transmissão,
central elétrica ou outra instalação que gere fortes ondas de rádio ou
ruído elétrico.
■Situações nas quais o sistema pode não funcionar corretamente
●Nos seguintes casos, o veículo pode não ser detetado pelo sensor do radar e
sensor da câmara, fazendo com que o sistema não funcione corretamente:
• Quando um objeto detetável se aproximar do seu veículo.
• Quando o seu veículo ou um objeto detetável estiver a oscilar.
• Se um objeto detetável fizer uma manobra abrupta (como, por exemplo,
guinada repentina, aceleração ou desaceleração).
• Quando o seu veículo se aproximar rapidamente de um objeto detetável.
• Quando um objeto detetável estiver perto de um muro, vedação, rail de
proteção, tampa de saneamento, veículo, chapa de aço na estrada, etc.
• Quando um objeto detetável estiver debaixo de uma estrutura.
• Quando uma parte de um objeto detetável estiver oculta por outro objeto,
tal como bagagem grande, guarda-chuva ou um rail de proteção.
• Quando vários objetos detetáveis estiverem próximos uns dos outros.
• Se o sol ou outra luz incidir diretamente sobre um objeto detetável.
• Quando um objeto detetável for branco e parecer extremamente brilhante.
• Quando um objeto detetável aparentar ter quase a mesma cor ou brilho
que a área circundante.
• Se um objeto detetável cortar ou aparecer subitamente à frente ao seu
veículo.
• Quando a parte da frente do seu veículo for atingida por água, neve,
poeira, etc. • Quando se aproximar de objetos que
possam entrar em contacto com o
veículo, tais como relva espessa,
ramos de árvores ou uma faixa publi-
citária.
• Quando um objeto detetável não esti-
ver diretamente à frente do seu veículo.

3774-5. Utilização dos sistemas de apoio à condução
4
Condução
• Quando fizer uma curva e durante alguns segundos após ter feito essa
manobra.
• Se o seu veículo derrapar.
• Se as rodas estiverem desalinhadas.
• Se a escova do limpa-para-brisas estiver a bloquear a câmara da frente.
• O veículo circular a velocidades extremamente elevadas.
• Em subidas.
• Se o sensor do radar ou a câmara da frente estiver desalinhada.
●Em algumas situações, tais como as que se seguem, a força da travagem
obtida pode não ser suficiente, comprometendo o bom funcionamento do
sistema:
• Se a travagem não atuar na sua extensão máxima, tal como quando os
componentes dos travões estão extremamente frios, extremamente
quentes, ou molhados.
• Se não fizer a manutenção do veículo (travões ou pneus excessivamente
desgastados, pressão dos pneus inadequada, etc.).
• Quando o veículo estiver a circular numa estrada de gravilha ou noutra
superfície escorregadia.
■Se o VSC estiver desativado
●Se o VSC estiver desativado (P. 515), as funções da assistência à trava-
gem pré-colisão e travagem pré-colisão também são desativadas.
●A luz de aviso do PCS acende e a indicação “VSC Turned Off Pre-Collision
Brake System Unavailable” (VSC desligado, Sistema de Travagem Pré-coli-
<0056006d00520003004c00510047004c0056005300520051007400590048004f000c00030044005300440055004800460048005000030051005200030050005200560057005500440047005200550003004700480003004c00510049005200550050004400
6f007d0048005600030050007e004f0057004c0053004f0044[s. • Se a parte da frente do veículo estiver
levantada ou rebaixada.

3944-5. Utilização dos sistemas de apoio à condução
RSA (Reconhecimento de Sinais de Trânsito)
O RSA reconhece sinais de trân-
sito específicos através do sensor
da câmara e/ou do sistema de
navegação (quando a informação
do limite de velocidade está dis-
ponível) para fornecer informa-
ção ao condutor através do
mostrador principal.
Se o sistema determinar que o veículo está a ser conduzido acima do
limite de velocidade, realizando ações proibidas, etc., em relação aos
sinais de trânsito reconhecidos, alerta o condutor através de um mos-
trador de aviso e de um sinal sonoro.
: Se equipado
Resumo de funções
AV I S O
■Antes de utilizar o RSA
Não confie apenas no sistema RSA. Este é um sistema que ajuda o condu-
tor fornecendo informação, mas não é um substituto para a visão e perce-
ção do condutor. Conduza com segurança, prestando sempre atenção às
regras de trânsito.
