2021 TOYOTA HILUX Návod na použití (in Czech)

5857-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
7
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětí m. Abyste za-
bránili smrtelnému nebo vážném u zranění, dodržujte následující pokyny.
■ Když pracujete v motorovém prostoru
● Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
● Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí atd., protože mohou být horké. Olej a ostatní kapali ny mohou
být také horké.
● V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
● Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořla vé.
● Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
● Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■ Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajíc ího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■ Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■ Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysok á.
Pokud je nutné časté doplňování nádržky, může to signalizovat v ážný pro-
blém.

5867-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ně-
kterého z otvorů.
Pro normální otevření kapoty pou-
žijte horní otvor, nebo použijte
spodní otvor, když potřebujete ka-
potu otevřít více.
Uvolněte zámek zevnitř voz idla, abyste otevřeli kapotu.
1
2
3

5877-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■ Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla n a vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■ Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vztyčenou podpěrnou tyčí by mohlo zp ůsobit pro-
hnutí kapoty.

5887-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
Motorový prostor
Benzínový motor
Nádržka chladicí kapaliny
motoru ( S. 594)
Měrka hladiny motorového oleje
( S. 591)
Uzávěr plnicího hrdla motoro-
vého oleje ( S. 592)
Pojistková skříňka ( S. 621)
Akumulátor ( S. 596)
Nádržka kapaliny ostřikovačů
( S. 600)
Kondenzátor ( S. 595)
Chladič ( S. 595)
1
2
3
4
5
6
7
8

5897-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
7
Údržba a péče
Naftový motor (vozidla bez vodou chlazeného mezichladiče)
Nádržka chladicí kapaliny
motoru ( S. 594)
Uzávěr plnicího hrdla motoro-
vého oleje ( S. 592)
Měrka hladiny motorového oleje
( S. 591)
Palivový filtr ( S. 601, 712)
Pojistková skříňka ( S. 621)
Akumulátor ( S. 596)
Nádržka kapaliny ostřikovačů
( S. 600)
Mezichladič ( S. 595)
Kondenzátor (je-li ve výbavě)
( S. 595)
Chladič ( S. 595)
1
2
3
4
5
6
7
8
9
10

5907-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
Naftový motor (vozidla s vodou chlazeným mezichladičem)
Nádržka chladicí kapaliny
motoru ( S. 594)
Uzávěr plnicího hrdla motoro-
vého oleje ( S. 592)
Měrka hladiny motorového oleje
( S. 591)
Uzávěr nádrže AdBlue™
( S. 602)
Palivový filtr ( S. 601, 712)
Pojistková skříňka ( S. 621)
Akumulátor ( S. 596)
Nádržka kapaliny ostřikovačů
( S. 600)
Nádržka chladicí kapaliny
mezichladiče ( S. 594)
Chladič mezichladiče
( S. 595)
Kondenzátor (je-li ve výbavě)
( S. 595)
Chladič ( S. 595)
1
2
3
4
5
6
7
8
9
10
11
12

5917-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)
7
Údržba a péče
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než 5 minut, až olej steče zpět na
dno motoru.
Odstraňte písek a prach z okolí měrky.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Ujistěte se, že hrdlo otvoru pro měrku hladiny oleje a O-krouže k měrky
na sobě nemají písek a prach.
Pokud je O-kroužek poškozen, vyměňte ho za nový.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
6
1
2
3
7

5927-3. Údržba svépomocí
HILUX_OM_OM0K641CZ_(EE)

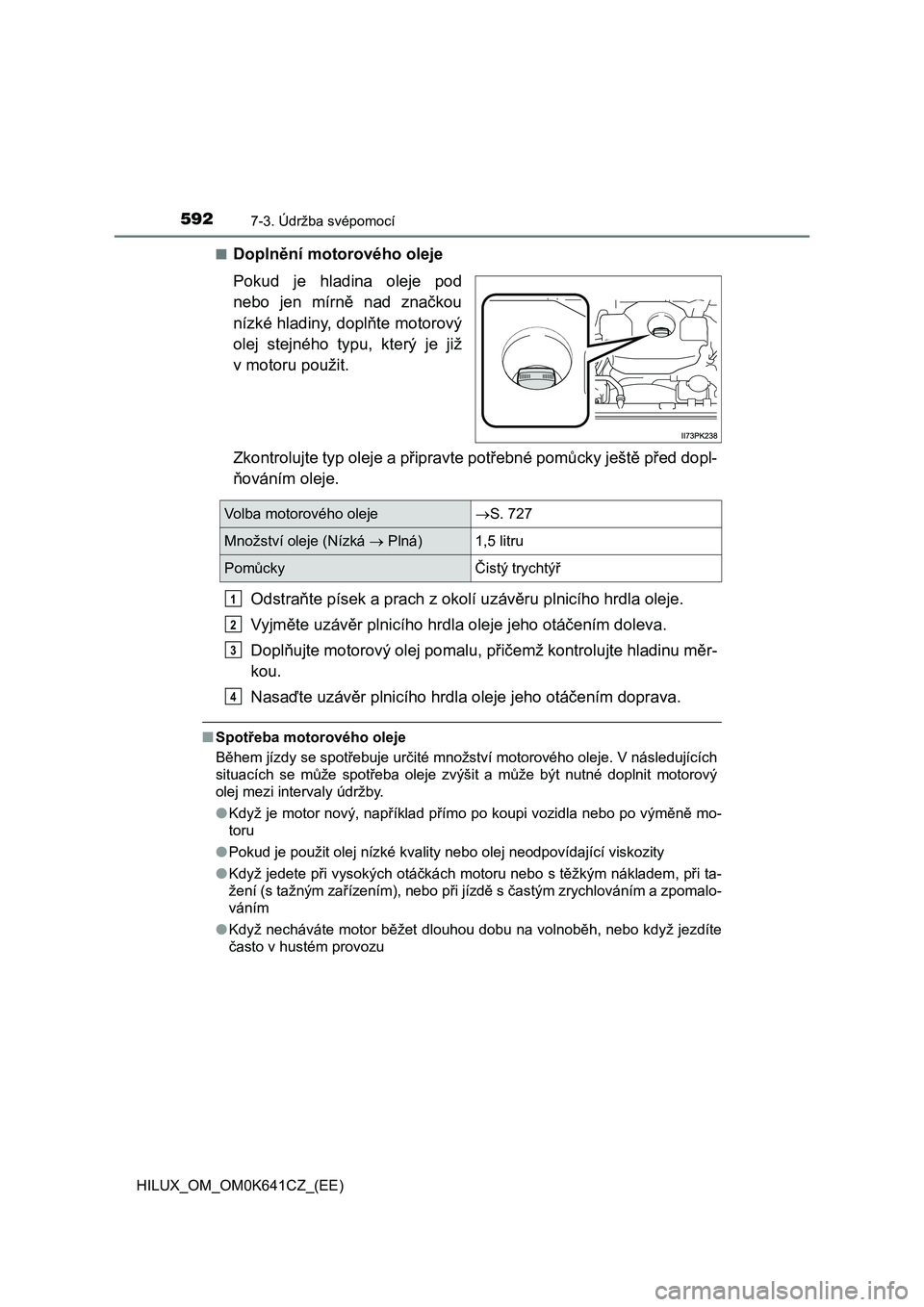

■Doplnění motorového oleje
Pokud je hladina oleje pod
nebo jen mírně nad značkou
nízké hladiny, doplňte motorový
olej stejného typu, který je již
v motoru použit.
Zkontrolujte typ oleje a připra vte potřebné pomůcky ještě před dopl-
ňováním oleje.
Odstraňte písek a prach z okol í uzávěru plnicího hrdla oleje.
Vyjměte uzávěr plnicího hrdl a oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, p řičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdl a oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V n ásledujících
situacích se může spotřeba oleje zvýšit a může být nutné doplni t motorový
olej mezi intervaly údržby.
● Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
● Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení (s tažným zařízením), nebo při jízdě s častým zrychlováním a zpomalo-
váním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového oleje S. 727
Množství oleje (Nízká  Plná) 1,5 litru
Pomůcky Čistý trychtýř
1
2
3
4
