2021 TOYOTA HIGHLANDER HYBRID Instructieboekje (in Dutch)

5047-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
2 Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai de wielmoeren zover vast totdat de
sluitringen contact maken met de velg.
Ve l g
Ruitensproeiers
3 Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
1Verwijder de naafdop door deze
vanaf de achterzijde uit de velg te
drukken.
Raak de naafdop niet kwijt.
2Plaats het wiel rechtop tegen de
bumper, met de binnenzijde naar u
toe gericht. Voer het hijsgedeelte
en de houder door de ope-
ning in het wiel.
WAARSCHUWING
■Opbergen van een lekke band
Als u de beschreven stappen van het
opbergen van het wiel niet uitvoert, kan de
reservewieldrager beschadigd raken waar-
door u het wiel kunt verliezen en een
ongeval kunt veroorzaken, waardoor ern-
stig letsel kan ontstaan.
Berg de lekke band, de
krikslinger en het gereedschap
op
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 504 Thursday, September 3, 2020 8:42 AM

505
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE
3
Druk de secundaire grendel vol-
ledig in en plaat de houder op
het hijsgedeelte .
4 Leg het wiel op de grond met de
buitenzijde (ventielzijde) omhoog
gericht. 5
Controleer voor het omhoog bren-
gen van het wiel of het hijsgedeelte
loodrecht op de wielkast staat. (Pro-
beer het wiel recht onder de auto te
plaatsen, in de buurt waar de draad-
kabel hangt.)
Ventieldopje
6 Draai met behulp van de krikslinger
en het hulpstuk de klembout van het
wiel vast door hem rechtsom te
draaien tot het wiel zich in de juiste
positie bevindt en u twee keer een
klik hoort wanneer de krikslinger
overspringt.
7 Controleer of het na het vastdraaien
niet loszit:
1 Probeer het wiel heen en weer te
bewegen
2 Probeer het wiel rond te draaien
Controleer visueel of het wiel niet achter
onderdelen eromheen is blijven steken.
Als het wiel loszit of verkeerd is bevestigd,
herhaal dan stap 2 t/m 7.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 505 Thursday, September 3, 2020 8:42 AM

5067-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
8 Herhaal stap 7 als het wiel omlaag
is gekomen of is bewogen.
9 Berg de krik en het gereedschap
op.
■Het compacte reservewiel (auto's met
compact reservewiel)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik). Gebruik het compacte reserve-
wiel alleen tijdelijk en alleen in noodgeval-
len.
●Controleer de bandenspanning van het
compacte reservewiel. ( →Blz. 532)
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
De auto ligt lager op de weg als het compacte
reservewiel is gemonteerd dan wanneer er
gereden wordt met de standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 506 Thursday, September 3, 2020 8:42 AM

507
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE
■Verklaring voor de krik
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page
507 Thursday, September 3, 2020 8:42 AM

5087-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
WAARSCHUWING
■Bij gebruik van het compacte reser-
vewiel (auto's met compact reserve-
wiel)
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Bij gebruik van het compacte reser-
vewiel (auto's met compact reserve-
wiel)
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC
•TRC
• EPS
•VDIM
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik
• PCS (Pre-Crash Safety-systeem)
• LTA (Lane Tracing Assist)
• RSA (Road Sign Assist) (indien aanwe- zig)
• Automatic High Beam-systeem
• Bandenspanningswaarschuwingssys- teem
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Panoramic View Monitor (indien aanwe- zig)
• BSM (Blind Spot Monitor)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de
aandrijflijn negatief beïnvloed:
• E-Four
■Snelheidslimiet bij gebruik van het
compacte reservewiel (auto's met
compact reservewiel)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (auto's met compact reserve-
wiel)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 508 Thursday, September 3, 2020 8:42 AM

509
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE
OPMERKING
■Rijden met sneeuwkettingen en het
compacte reservewiel (auto's met
compact reservewiel)
Monteer geen sneeuwketting op het com-
pacte reservewiel. De sneeuwketting kan
de carrosserie beschadigen en het rijge-
drag in negatieve zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgerus te deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
■Bij het opbergen van de lekke band
●Zorg ervoor dat er geen voorwerpen
bekneld raken tussen de band en de
bodemplaat.
●Draai de klembout van de reservewiel-
drager goed vast.
●Berg het wiel met de lekke band op de
plaats van het reservewiel op. Anders
kan de reservewieldrager beschadigd
raken. Goed opbergen van het wiel ver-
kleint het risico van letsel bij een onge-
val of bij hard remmen.
●Laat de lekke band repareren en ver-
vang het reservewiel zo spoedig moge-
lijk door het wiel met de gerepareerde
band.
■Goed opbergen van het reservewiel
●Als het hijsgedeelte bij het opbergen
van een wiel scheef zit, kan het hijsge-
deelte vast komen te zitten in de ope-
ning in het wiel en wordt het wiel
mogelijk niet goed omhooggebracht,
waardoor schade aan het wiel of de
draadkabel ontstaat.
●Probeer de klembout van het reserve-
wiel niet op het hijsgedeelte te draaien
als er geen wiel aanwezig is, omdat de
draadkabel dan van de as in de unit kan
glijden, waardoor de draadkabel niet
meer omhoog of omlaag kan worden
gebracht. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige als de klembout van het
reservewiel op het hijsgedeelte is
gedraaid zonder dat er een wiel aanwe-
zig was en de draadkabel niet meer
omhoog of omlaag kan worden
gebracht.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 509 Thursday, September 3, 2020 8:42 AM

5107-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
Een van de onderstaande punten kan
het probleem veroorzaken:
 De elektronische sleutel werkt
mogelijk niet goed. ( →Blz. 513)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank.
 Er kan een storing aanwezig zijn in
de startblokkering. ( →Blz. 84)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesysteem te starten.
(→Blz. 511) Een van de onderstaande punten kan
het probleem veroorzaken:

De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 515)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( →Blz. 432)
Een van de onderstaande punten kan
het probleem veroorzaken:
 Een of beide klemmen van de
12V-accu kun nen loszitten.
(→Blz. 432)
 De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 515)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als het probleem niet
verholpen kan worden of als de reparatie-
procedure niet bekend is.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het
volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan
niet worden gestart, ook al is
de startprocedure correct
uitgevoerd. ( →Blz. 237)
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid.
De interieurverlichting en
de koplampen gaan niet
branden of de claxon maakt
geen geluid.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 510 Thursday, September 3, 2020 8:42 AM

511
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE

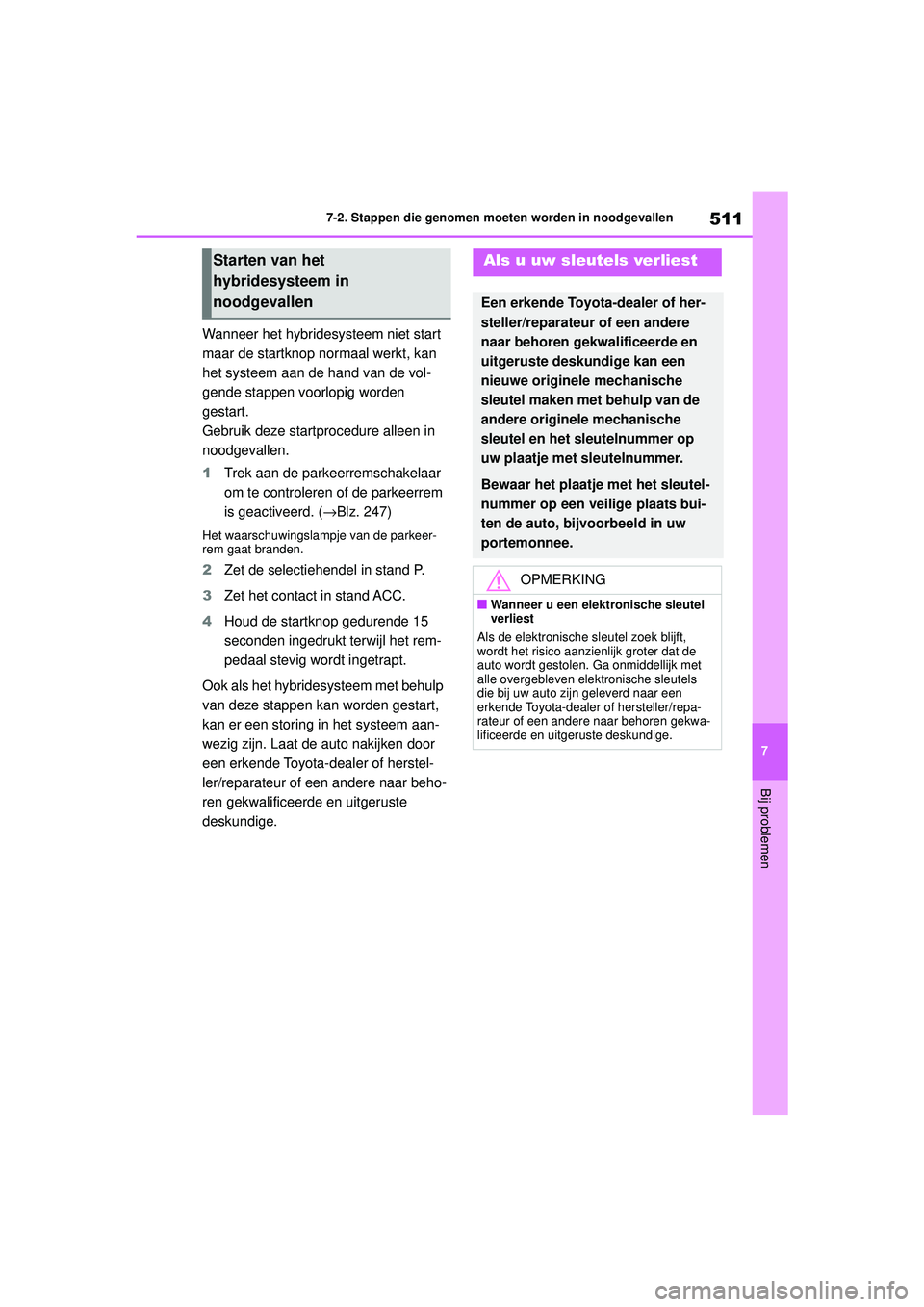

Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1
Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( →Blz. 247)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem aan-
wezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Starten van het
hybridesysteem in
noodgevallenAls u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe originele mechanische
sleutel maken met behulp van de
andere originele mechanische
sleutel en het sleutelnummer op
uw plaatje met sleutelnummer.
Bewaar het plaatje met het sleutel-
nummer op een veilige plaats bui-
ten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 511 Thursday, September 3, 2020 8:42 AM
