2021 TOYOTA COROLLA Betriebsanleitungen (in German)

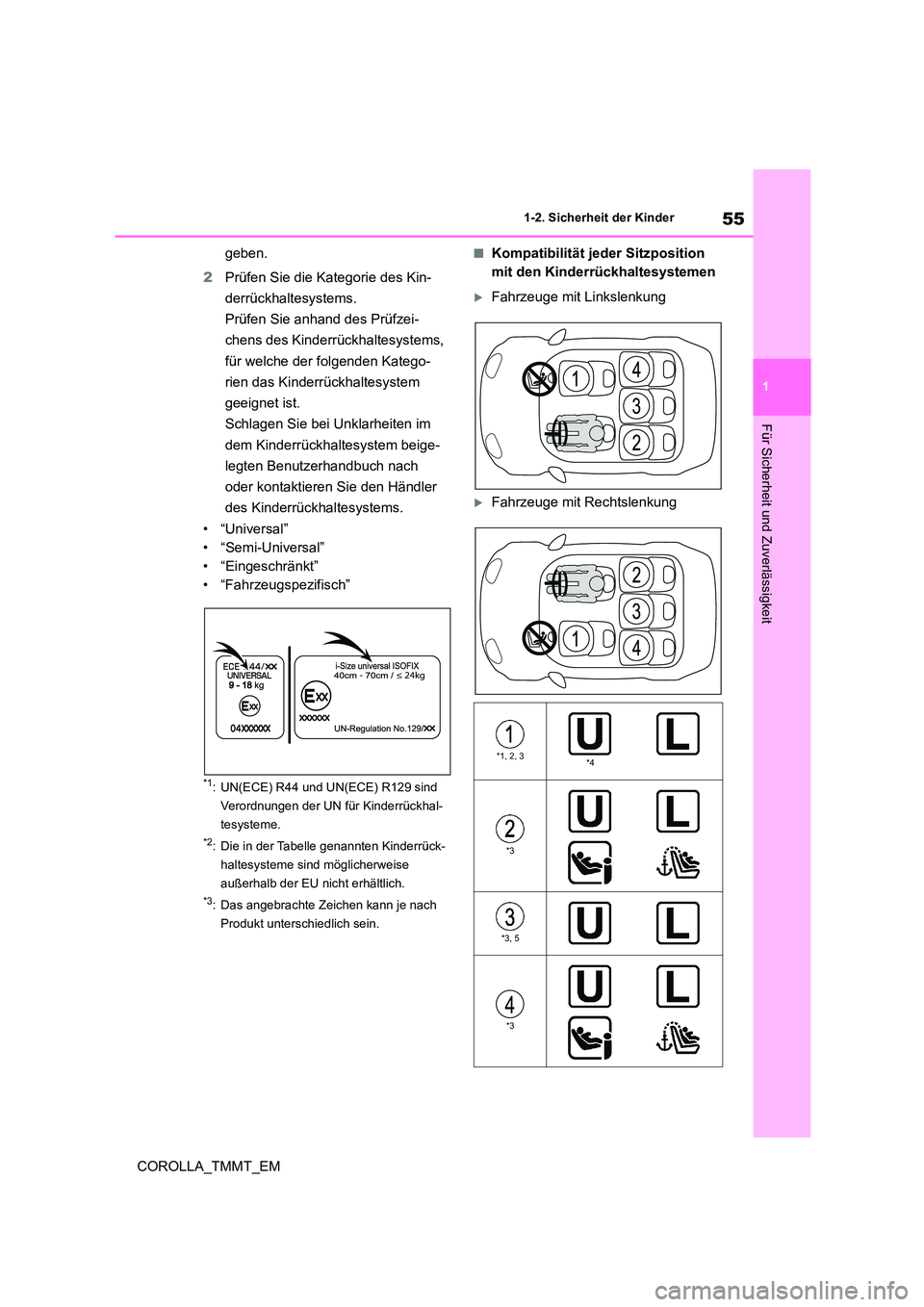

55
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
geben.
2 Prüfen Sie die Kategorie des Kin-
derrückhaltesystems.
Prüfen Sie anhand des Prüfzei-
chens des Kinderrückhaltesystems,
für welche der folgenden Katego-
rien das Kinderrückhaltesystem
geeignet ist.
Schlagen Sie bei Unklarheiten im
dem Kinderrückhaltesystem beige-
legten Benutzerhandbuch nach
oder kontaktieren Sie den Händler
des Kinderrückhaltesystems.
•“Universal”
• “Semi-Universal”
• “Eingeschränkt”
• “Fahrzeugspezifisch”
*1: UN(ECE) R44 und UN(ECE) R129 sind
Verordnungen der UN für Kinderrückhal-
tesysteme.
*2: Die in der Tabelle genannten Kinderrück-
haltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
*3: Das angebrachte Zeichen kann je nach
Produkt unterschiedlich sein.
■Kompatibilität jeder Sitzposition
mit den Kinderrückhaltesystemen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
*1, 2, 3*4
*3
*3, 5
*3

561-2. Sicherheit der Kinder
COROLLA_TMMT_EM
*1: Schieben Sie den Vordersitz nach ganz
hinten. Wenn die Höhe des Beifahrersit-
zes eingestellt werden kann, bringen Sie
diesen in die oberste Position.
*2: Stellen Sie die Sitzlehne in die aufrechte-
ste Position ein. Wenn beim Einbau
eines nach vorn gerichteten Kindersitzes
ein Spalt zwischen Kindersitz und Sitz-
lehne vorhanden ist, passen Sie die Sitz-
lehnenneigung an, bis ein guter Kontakt
erreicht ist.
*3: Wenn die Kopfstütze die Verwendung
Ihres Kinderrückhaltesystems beein-
trächtigt und die Kopfstütze entfernt wer-
den kann, entfernen Sie die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in
die oberste Position.
*4: Verwenden Sie ausschließlich nach
vorne gerichtetes Kinderrückhaltesy-
stem, wenn der manuelle Air-
bag-Ein/Aus-Schalter eingeschaltet ist.
*5: Nicht für Kinderrückhaltesysteme mit
Stützbein geeignet.
■Detailinformationen zum Einbau von Kinderrückhaltesystemen
Geeignet für Kinderrückhaltesy-
steme der Kategorie “Universal”,
die mit dem Sicherheitsgurt befe-
stigt werden.
Geeignet für Kinderrückhaltesy-
steme, die in der Tabelle über emp-
fohlene Kinderrückhaltesysteme
und Kompatibilität ( S.58) aufge-
führt sind.
Für i-Size- und ISOFIX-Kinderrück-
haltesysteme geeignet.
Schließt eine Verankerung für die
oberen Haltegurte ein.
Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem
auf dem Beifahrersitz, wenn der
manuelle Airbag-Ein/Aus-Schalter
eingeschaltet ist.
Sitzposition
SitzpositionsnummerManueller Air-
bag-Ein/Aus-Schalter
EINAUS
Für universal mit Gurt geeignete
Sitzposition (Ja/Nein)
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Für seitliche Befestigung geeig-
nete Sitzposition (L1/L2/Nein)NeinNeinNeinNeinNein

57
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem ka nn in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Prüfen Sie bezüglich der Art der
“Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt (oder Sie die
Informationen in untenstehender Tabelle nicht finden können), beachten Sie für
Informationen zur Kompatibilität bitte die “Fahrzeugliste” des Kinderrückhaltesy-
stems oder wenden Sie sich an den Händler Ihres Kinderrückhaltesystems.
Geeignete nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2NeinR1, R2X,
R2
Geeignete nach vorne gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignete Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
BefestigungBeschreibung
F3Nach vorn gerichtete Kinderrü ckhaltesystems mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesystems mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesystems mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrückhaltesystems mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesystems mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesystems mit reduzierter Größe
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitlicher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Sitzposition
SitzpositionsnummerManueller Air-
bag-Ein/Aus-Schalter
EINAUS

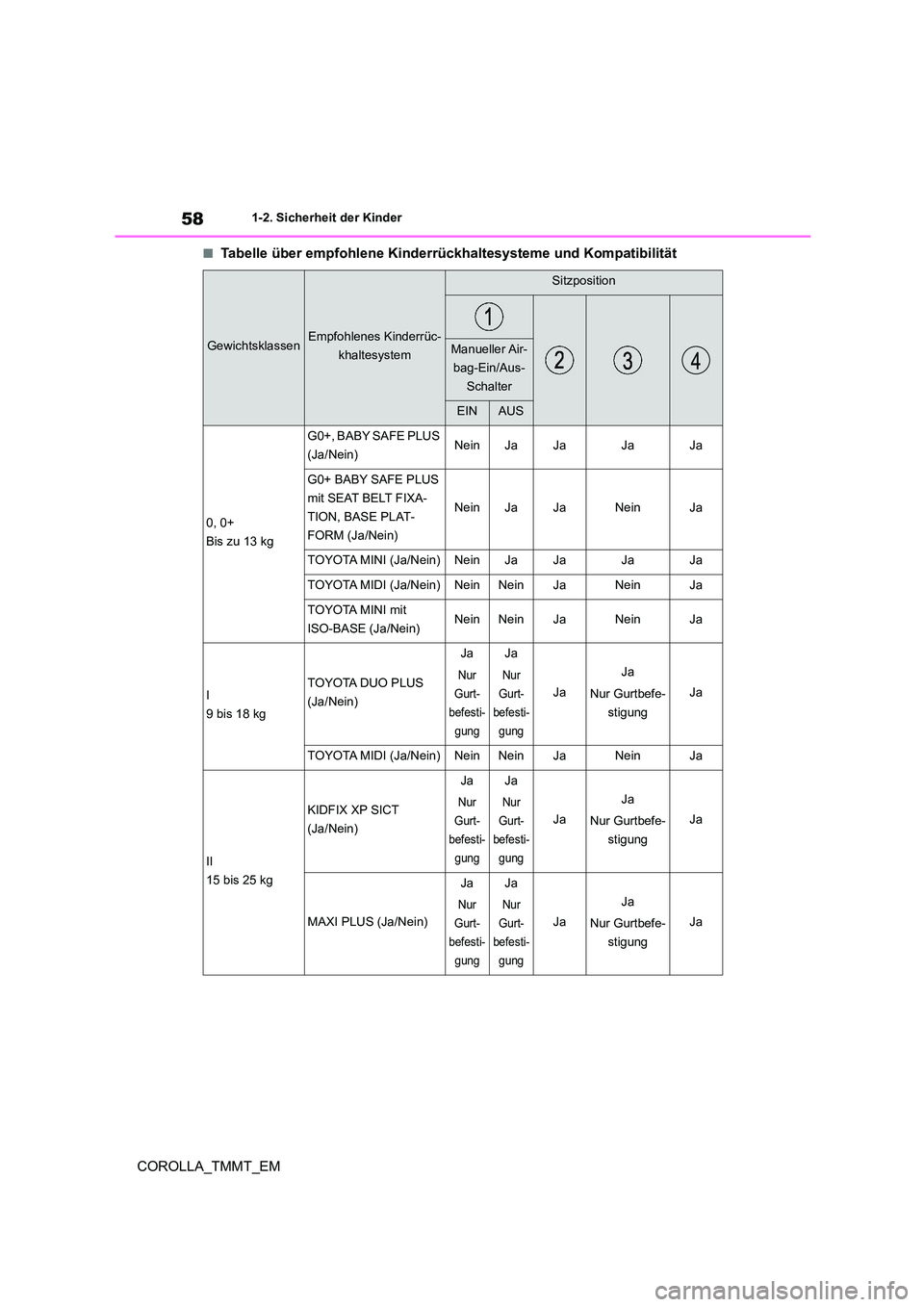

581-2. Sicherheit der Kinder
COROLLA_TMMT_EM
■Tabelle über empfohlene Kinderrückhaltesysteme und Kompatibilität
GewichtsklassenEmpfohlenes Kinderrüc-
khaltesystem
Sitzposition
Manueller Air-
bag-Ein/Aus-
Schalter
EINAUS
0, 0+
Bis zu 13 kg
G0+, BABY SAFE PLUS
(Ja/Nein)NeinJaJaJaJa
G0+ BABY SAFE PLUS
mit SEAT BELT FIXA-
TION, BASE PLAT-
FORM (Ja/Nein)
NeinJaJaNeinJa
TOYOTA MINI (Ja/Nein)NeinJaJaJaJa
TOYOTA MIDI (Ja/Nein)NeinNeinJaNeinJa
TOYOTA MINI mit
ISO-BASE (Ja/Nein)NeinNeinJaNeinJa
I
9 bis 18 kg
TOYOTA DUO PLUS
(Ja/Nein)
Ja
Nur
Gurt-
befesti-
gung
Ja
Nur
Gurt-
befesti-
gung
Ja
Ja
Nur Gurtbefe-
stigung
Ja
TOYOTA MIDI (Ja/Nein)NeinNeinJaNeinJa
II
15 bis 25 kg
KIDFIX XP SICT
(Ja/Nein)
Ja
Nur
Gurt-
befesti-
gung
Ja
Nur
Gurt-
befesti-
gung
Ja
Ja
Nur Gurtbefe-
stigung
Ja
MAXI PLUS (Ja/Nein)
Ja
Nur
Gurt-
befesti-
gung
Ja
Nur
Gurt-
befesti-
gung
Ja
Ja
Nur Gurtbefe-
stigung
Ja

59
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU nicht erhältlich.
Bei der Sicherung einiger Arten von
Kinderrückhaltesystemen auf Rücksit-
zen ist es eventuell nicht möglich, die
Sicherheitsgurte in den Positionen
neben dem Kinderrückhaltesystem ord-
nungsgemäß zu verwenden, ohne die-
ses zu beeinträchtigen oder die
Wirksamkeit der Sicherheitsgurte zu
mindern. Stellen Sie sicher, dass der
Sicherheitsgurt eng an Ihrer Schulter
anliegt und tief auf Ihren Hüften sitzt. Ist
dies nicht der Fall, oder wird das Kin-
derrückhaltesystem beeinträchtigt,
begeben Sie sich auf eine andere Posi-
tion. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
 Stellen Sie den Vordersitz beim Ein-
bau eines Kinderrückhaltesystems
auf den Rücksitzen so ein, dass die-
ser das Kind oder das Kinderrück-
haltesystem nicht beeinträchtigt.
 Wenn ein Kindersitz mit einem Soc-
kel eingebaut wird und der Kinder-
sitz bei der Befestigung am Sockel
durch die Sitzlehne behindert wird,
verstellen Sie die Sitzlehne nach
hinten, bis keine Störung mehr vor-
liegt.
 Wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, verschie-
ben Sie das Sitzpolster nach vorn.
III
22 bis 36 kg
KIDFIX XP SICT
(Ja/Nein)
Ja
Nur
Gurt-
befesti-
gung
Ja
Nur
Gurt-
befesti-
gung
NeinNeinNein
MAXI PLUS (Ja/Nein)
Ja
Nur
Gurt-
befesti-
gung
Ja
Nur
Gurt-
befesti-
gung
Ja
Ja
Nur Gurtbefe-
stigung
Ja
GewichtsklassenEmpfohlenes Kinderrüc-
khaltesystem
Sitzposition
Manueller Air-
bag-Ein/Aus-
Schalter
EINAUS

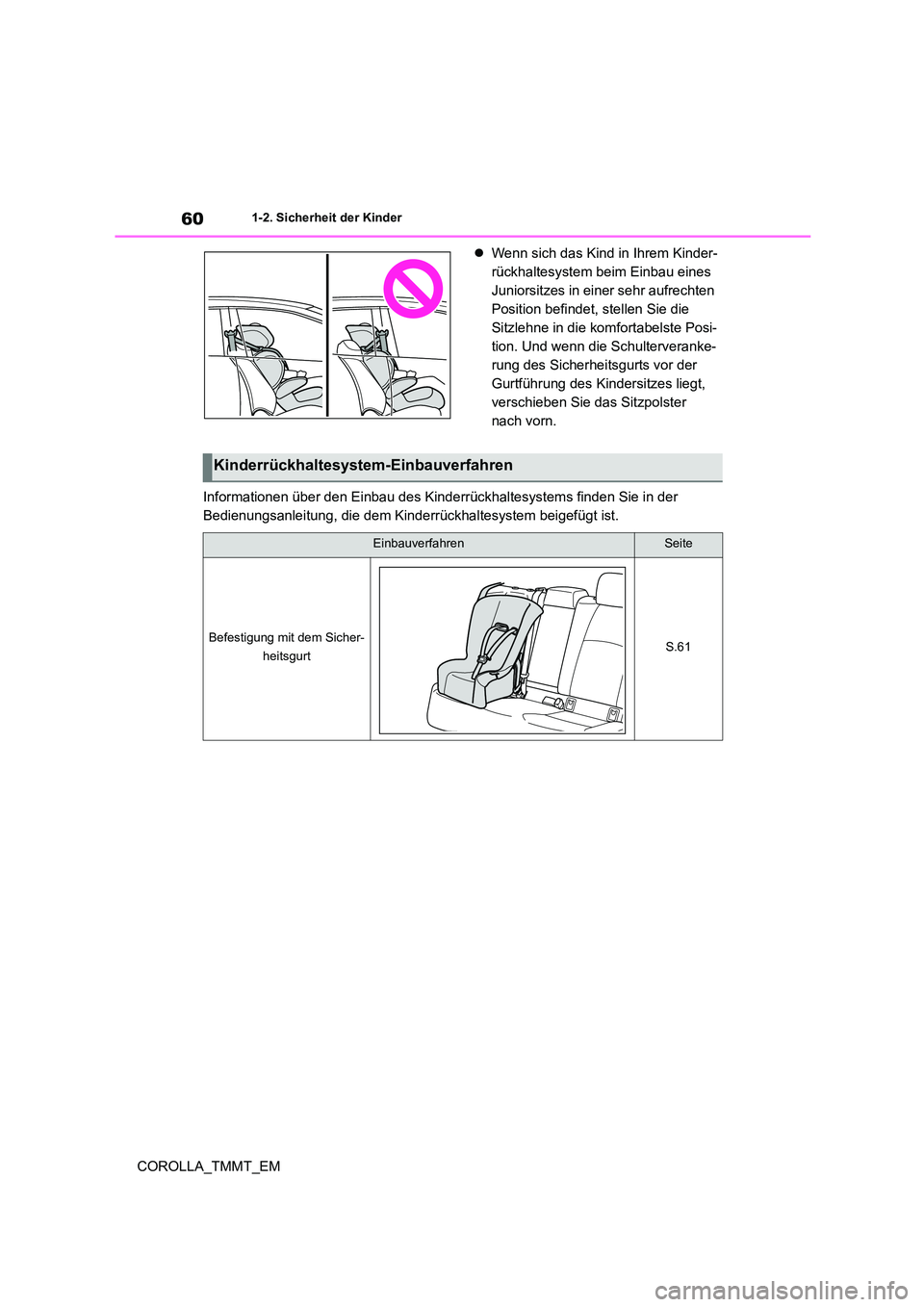

601-2. Sicherheit der Kinder
COROLLA_TMMT_EM
 Wenn sich das Kind in Ihrem Kinder-
rückhaltesystem beim Einbau eines
Juniorsitzes in einer sehr aufrechten
Position befindet, stellen Sie die
Sitzlehne in die komfortabelste Posi-
tion. Und wenn die Schulterveranke-
rung des Sicherheitsgurts vor der
Gurtführung des Kindersitzes liegt,
verschieben Sie das Sitzpolster
nach vorn.
Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.
Kinderrückhaltesystem-Einbauverfahren
EinbauverfahrenSeite
Befestigung mit dem Sicher-
heitsgurtS.61

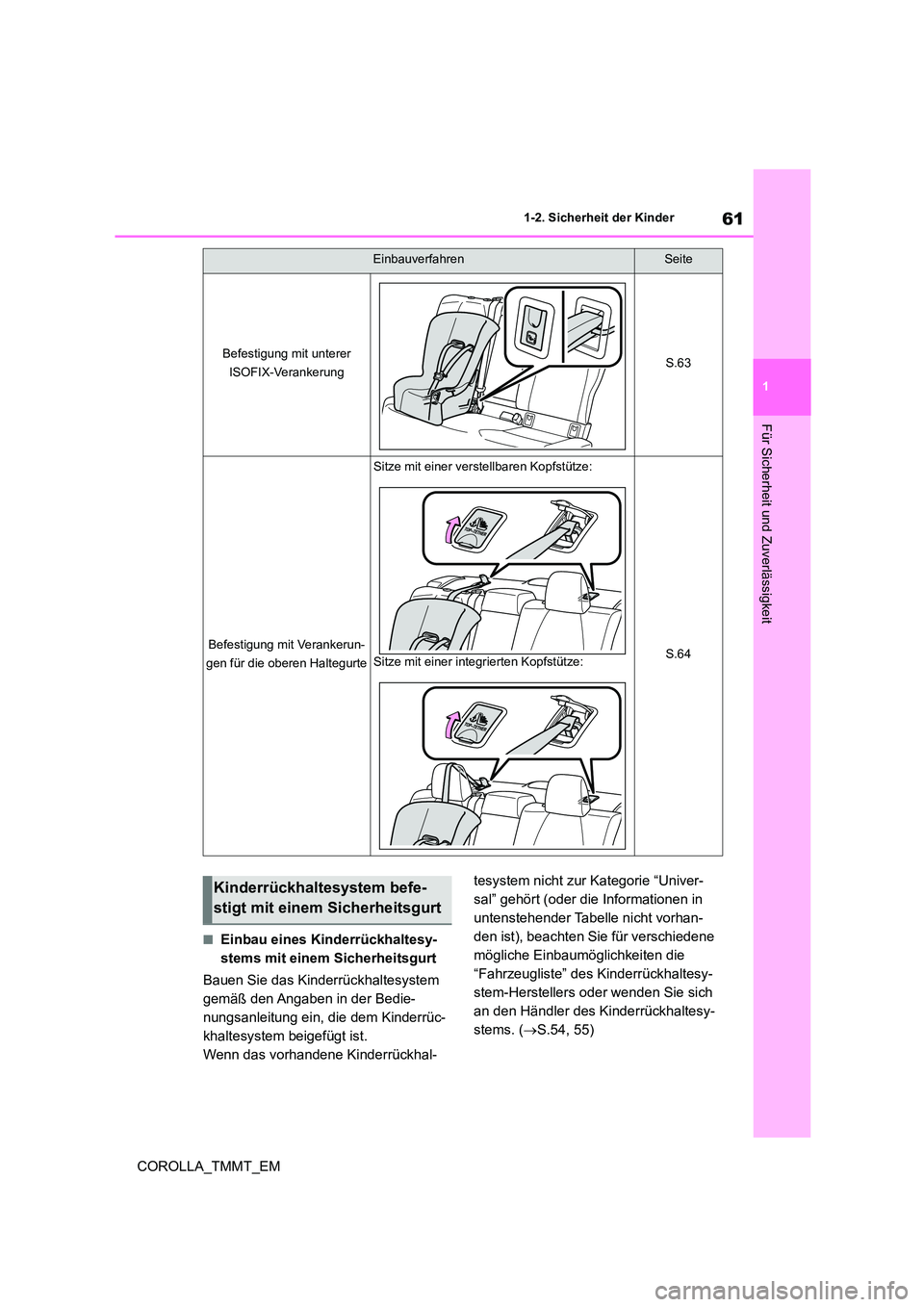

61
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
■Einbau eines Kinderrückhaltesy-
stems mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.54, 55)
Befestigung mit unterer
ISOFIX-VerankerungS.63
Befestigung mit Verankerun-
gen für die oberen Haltegurte
Sitze mit einer verstellbaren Kopfstütze:
Sitze mit einer integrierten Kopfstütze:S.64
EinbauverfahrenSeite
Kinderrückhaltesystem befe-
stigt mit einem Sicherheitsgurt

621-2. Sicherheit der Kinder
COROLLA_TMMT_EM
1 Wenn sich der Einbau eines Kinder-
rückhaltesystems auf dem Beifah-
rersitz nicht vermeiden lässt, finden
Sie Informationen zu den Einstel-
lungen des Beifahrersitzes auf
S.51.
2 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andern-
falls in die oberste Position.
( S.241)
3 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
am Kinderrückhaltesystem gemäß
den Angaben in der Bedienungsan-
leitung, die dem Kinderrückhaltesy-
stem beigefügt ist.
4 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Arretiereinrichtung
(einer Fixierung des Sicherheits-
gurts) ausgerüstet ist, sichern Sie
das Kinderrückhaltesystem mit
einem Halteclip.
5 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.63)
■Ausbauen eines mit einem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des
Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das
Kinderrückhaltesystem aufgrund eines Rüc-
kstoßes des Sitzpolsters nach oben federn.
Halten Sie das Kinderrückhaltesystem beim
Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch ein-
rollt, bringen Sie ihn langsam in die Aufbe-
wahrungsposition zurück.
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems
benötigen Sie möglicherweise einen Halte- clip. Befolgen Sie die Anweisungen des
Systemherstellers. Wenn Ihr Kinderrückhal-
tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt erwerben: Halteclip für Kinderrück-
haltesystem
(Teile-Nr. 73119-22010)
