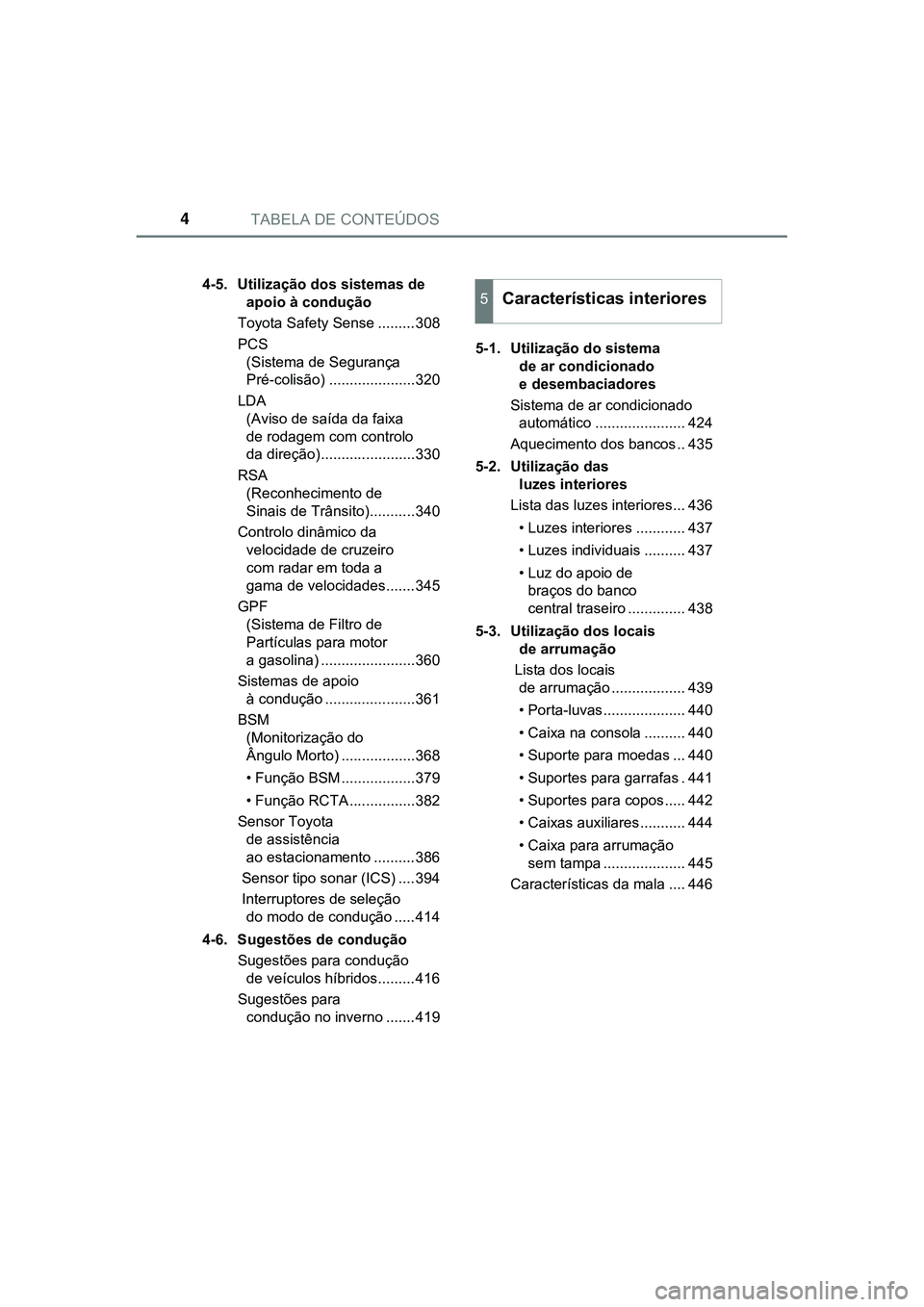

TABELA DE CONTEÚDOS4
CAMRY_HV_EE4-5. Utilização dos sistemas de
apoio à condução
Toyota Safety Sense .........308
PCS
(Sistema de Segurança
Pré-colisão) .....................320
LDA
(Aviso de saída da faixa
de rodagem com controlo
da direção).......................330
RSA
(Reconhecimento de
Sinais de Trânsito)...........340
Controlo dinâmico da
velocidade de cruzeiro
com radar em toda a
gama de velocidades.......345
GPF
(Sistema de Filtro de
Partículas para motor
a gasolina) .......................360
Sistemas de apoio
à condução ......................361
BSM
(Monitorização do
Ângulo Morto) ..................368
• Função BSM ..................379
• Função RCTA ................382
Sensor Toyota
de assistência
ao estacionamento ..........386
Sensor tipo sonar (ICS) ....394
Interruptores de seleção
do modo de condução .....414
4-6. Sugestões de condução
Sugestões para condução
de veículos híbridos.........416
Sugestões para
condução no inverno .......4195-1. Utilização do sistema
de ar condicionado
e desembaciadores
Sistema de ar condicionado
automático ...................... 424
Aquecimento dos bancos .. 435
5-2. Utilização das
luzes interiores
Lista das luzes interiores... 436
• Luzes interiores ............ 437
• Luzes individuais .......... 437
• Luz do apoio de
braços do banco
central traseiro .............. 438
5-3. Utilização dos locais
de arrumação
Lista dos locais
de arrumação .................. 439
• Porta-luvas .................... 440
• Caixa na consola .......... 440
• Suporte para moedas ... 440
• Suportes para garrafas . 441
• Suportes para copos ..... 442
• Caixas auxiliares ........... 444
• Caixa para arrumação
sem tampa .................... 445
Características da mala .... 446
5Características interiores

441-1. Para uma utilização segura
CAMRY_HV_EE
Os principais componentes do sistema de airbags do SRS estão ilus-
trados acima. O sistema de airbags do SRS é controlado pelo con-
junto do sensor do airbag. Quando os airbags deflagram, é
desencadeada uma reação química nos insufladores que enche rapi-
damente os airbags com um gás não tóxico para ajudar a reter o
movimento dos ocupantes.
Componentes do sistema dos airbags do SRS
Sensores de impacto frontal
Airbag de joelhos do condutor
Sensores de impacto lateral
(porta da frente)
Sensores de impacto lateral
(frente)
Airbag do passageiro da frente
Airbags laterais da frente
Airbags de cortina
Interruptor de ligar/desligar
manualmente o airbag
(Se equipado)Luz do indicador de “AIR BAG
ON” ou “AIR BAG OFF”
(Se equipado)
Luz de aviso do SRS
Conjunto do sensor do airbag
Sensores de impacto lateral
(traseira)
Airbag do condutor
Pré-tensores do cinto de
segurança e limitadores
de força1
2
3
4
5
6
7
8
9
10
11
12
13
14

891-3. Assistência numa emergência
1
Questões de segurança
CAMRY_HV_EE
Regulamento de implementação
Regulamento de implementação, Anexo 1 Parte 3,
Informação para o utilizadorConformi-
dade
1. DESCRIÇÃO DO SISTEMA ECALL NO VEÍCULO
1.1.Vista geral do sistema eCall integrado no veí-
culo, seu funcionamento e característicasO
1.2.O serviço eCall, baseado no 112, é um ser-
viço público de interesse geral e é gratuitoO
1.3.O sistema eCall integrado no veículo,
baseado no 112, por defeito está sempre ati-
vado. Em caso de acidente grave, este sis-
tema é ativado automaticamente pelos
sensores integrados no veículo. Também
será acionado automaticamente quando o
veículo estiver equipado com um sistema
TPS que não funcione em caso de acidente
grave.O
1.4.O sistema eCall integrado no veículo,
baseado no 112, também pode ser acionado
manualmente, se necessário. Instruções
para ativação manual do sistema.O
1.5.No caso de uma falha crítica do sistema que
desative o sistema eCall integrado no veí-
culo, baseado no 112, os ocupantes do veí-
culo são advertidos com o aviso que se
segue.O

1061-4. Sistema híbrido
CAMRY_HV_EE
Existe um ventilador de entrada
de ar por baixo do lado direito do
banco traseiro que tem por obje-
tivo arrefecer a bateria do sistema
híbrido (bateria de tração). Se o
ventilador ficar bloqueado, o car-
regamento/descarga da bateria
do sistema híbrido (bateria de tra-
ção) pode ficar limitado.
Quando o sensor de impacto deteta um determinado nível de
impacto, o sistema de corte de emergência bloqueia a corrente de
alta voltagem e para a bomba de combustível para minimizar o risco
de eletrocussão e de fuga de combustível. Se o sistema de corte de
emergência for ativado, não será possível voltar a colocar o veículo
em funcionamento. Para voltar a colocar o sistema híbrido em funcio-
namento, contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
Se ocorrer uma avaria no sistema híbrido ou se tentar executar uma ope-
ração incorreta, automaticamente será apresentada uma mensagem.
Se for apresentada uma mensagem
de aviso no mostrador de informa-
ções múltiplas, leia a mensagem
e siga as instruções. (P. 5 5 2 )
Ventilador de entrada de ar da bateria do sistema híbrido
(bateria de tração)
Sistema de corte de emergência
Mensagem de aviso do sistema híbrido

1342. Agrupamento de instrumentos
CAMRY_HV_EE
*1: Estas luzes acendem quando colocar o interruptor Power no modo ON
para indicar que está a ser efetuada a verificação a um sistema. As luzes
apagam depois de colocar o sistema híbrido em funcionamento ou após
alguns segundos. Se a luz não acender ou não apagar, poderá existir uma
avaria num sistema. Leve o seu veículo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou a qualquer reparador da sua con-
fiança para que este proceda a uma verificação.
*2: Esta luz acende quando desligar o sistema.
*3: Esta luz pisca para indicar que o sistema está em funcionamento.
*4: Esta luz acende no painel central.
*5: Quando a temperatura exterior for igual ou inferior a 3°C, este indicador pisca
durante, cerca de, 10 segundos e depois fica permanentemente aceso.
(Se
equipado)
Indicador “BSM”
(P. 368)Indicador “SPORT”
(P. 414)
(Se
equipado)
Indicador “RCTA”
(P. 368)Indicador “ECO MODE”
(P. 414)
*6, 7
(Se
equipado)
Indicadores BSM dos
espelhos retrovisores
exteriores (P. 368)Indicador “READY”
(P. 268)
*1, 4
(Se
equipado)
(Tipo A)
Indicador “PASSENGER
AIR BAG” (P. 55)Indicador EV (P. 103)
*1, 4
(Se
equipado)
(Tipo B)
Indicador “PASSENGER
AIRBAG” (P. 55)Indicador do modo de
condução EV (P. 274)
*4Indicador de segurança
(P. 112, 125)*5Indicador de tempera-
tura exterior baixa
(P. 136)
Indicador do sensor
Toyota de assistência ao
estacionamento (P. 386)

1432. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos
Selecione um ícone de menu para visualizar o respetivo conteúdo.
Mostrador de mensagem de aviso (P. 5 5 2 )
Este ícone de menu será apresentado apenas quando for exibida uma
mensagem de aviso.
Selecione para visualizar as mensagens de aviso e as medidas e tomar
caso seja detetada uma avaria.
Informação de condução ecológica (P. 144)
Selecione para visualizar o consumo de combustível de várias formas.
Informações dos sistemas de apoio à condução
Selecione para o seguinte:
Visualizar o estado operacional dos sistemas que se seguem:
• Controlo dinâmico da velocidade de cruzeiro com radar em toda a
gama de velocidades (P. 345)
• LDA (Aviso de saída da faixa de rodagem com controlo da direção)
(P. 330)
Visualizar informação associada ao sistema de navegação que se
segue (Se equipado):
• Orientação de itinerário
• Mostrador da bússola (mostrador heading-up)
Mostrador associado ao sistema áudio (Se equipado)
Selecione para ativar a escolha de uma fonte de áudio ou faixa no
medidor utilizando os interruptores de controlo dos medidores.
Informação do veículo
Selecione para o seguinte:
Visualizar a informação que se segue:
• Monitor de energia (P. 164)
Ativar/desativar os sistemas que se seguem:
• Assistência ao estacionamento (Sensor Toyota de assistência ao
estacionamento) (P. 386)
• Função BSM (Monitorização do Ângulo Morto) (Se equipado) (P. 368)
• Função RCTA (Alerta de tráfego traseiro) (Se equipado) (P. 368)
Pode ativar/desativar esta função em .
Mostrador das configurações (P. 1 4 8 )
Selecione para alterar as configurações do mostrador do medidor, bem
como outras configurações.
Ícones do menu

1502. Agrupamento de instrumentos
CAMRY_HV_EE■
ICS (Sensor tipo sonar) (Se equipado) (P. 394)
Pressione para ativar/desativar o sensor tipo sonar.
■ Assistência ao estacionamento (Sensor Toyota de assis-
tência ao estacionamento) (P. 386)
Pressione para ativar/desativar o sensor Toyota de assis-
tência ao estacionamento.
Pressione e mantenha pressionado para alterar as configu-
rações do item que se segue:
ItemConfiguraçõesDetalhes
ICSLigado
Selecione para ativar/desativar o
sensor tipo sonar.
Desligado
ItemConfiguraçõesDetalhes
Sensor Toyota de
assistência ao
estacionamentoLigado Selecione para ativar/desativar o
sensor Toyota de assistência ao
estacionamento. Desligado
ItemConfiguraçõesDetalhes
Vo l u m e1 (Baixo)
Selecione para alterar o volume
do sensor Toyota de assistência
ao estacionamento. 2 (Médio)
3 (Elevado)

1532. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos
■ Configurações do veículo
Pressione e mantenha pressionado para alterar as configu-
rações dos itens que se seguem:
■ Configurações do medidor
Pressione e mantenha pressionado para alterar as configu-
rações dos itens que se seguem:
ItemConfiguraçõesDetalhes
TPWS (Sistema de aviso da pressão dos pneus) (P. 491)
Configurar pressão (inicialização do sis-
tema de aviso da pressão dos pneus)
Selecione para inicializar o sistema
de aviso da pressão dos pneus.
Para inicializar, pressione o interrup-
tor e mantenha-o premido.
Antes de começar a inicialização,
Certifique-se de que ajusta a pres-
são de cada pneu para o nível
especificado. (P. 492)
Alterar rodas (alterar o conjunto de
códigos ID do sensor do sistema de
aviso da pressão dos pneus)
Selecione para alterar o conjunto
de códigos ID do sensor do sis-
tema de aviso da pressão dos
pneus. Para ativar esta função, é
necessário que um concessioná-
rio Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança já
tenha registado um segundo con-
junto de códigos ID do sensor do
sistema de aviso da pressão dos
pneus. Para mais informações
relativamente à alteração do con-
junto de códigos ID registado, con-
tacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança (P. 493)
ItemConfiguraçõesDetalhes
IdiomaSelecione para alterar o idioma
no mostrador de informações
múltiplas.
UnidadeSelecione para alterar a unidade
de medida apresentada.
(Indicador EV)LigadoSelecione ativar/desativar o indi-
cador EV. (P. 103)
Desligado
VelocímetroLigado Selecione ativar/desativar o
mostrador do velocímetro.
Desligado
