2021 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

215
U slučaju kvara
8Opće preporuke
Pridržavajte se važećih propisa u zemlji kroz koju prolazite.
Provjerite da je vučno vozilo teže od vozila koje se vuče.
Vozač mora ostati za upravljačem u vučenom vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu, uvijek treba upotrebljavati homologiranu motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče sa zaustavljenim motorom, tada nema servouređaj kočnica ni upravljača.
U sljedećim slučajevima, pozovite profesionalnu vučnu službu:– u slučaju kvara na autocesti ili na brzoj prometnici;– ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača ne može osloboditi i ako se ručna kočnica ne može otpustiti;– ako nije moguća vuča vozila s automatskim mjenjačem, dok je motor u radu;– za vuču vozila sa samo dva kotača na tlu;– za vozilo s četiri pogonska kotača;– ako nemate atestiranu vučnu motku.
Hibridna vozila s punjenjem
Prije intervencije , s uključenim
kontaktom, pritisnite papučicu kočnice i
odaberite način rada N, zatim isključite hibridni sustav (isključena READY žaruljica
pokazivača).
Obvezno se obratite profesionalnoj službi za
prijevoz vašeg vozila na prikolici.Prsten za vuču koristite samo za oslobađanje
zaglavljenog vozila ili njegovo pričvršćivanje
za vuču na platformi ili prikolici.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu
Stražnji kotači na tlu LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni








Unutarnje izgaranje/ automatski

216
U slučaju kvara
Vuča vozila
Za pristup navoju prednjeg vijka:


► Otkvačite poklopac pritiskanjem gornjeg lijevog kuta.
Za vuču:
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može
rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač
Nikad ne vucite vozilo s pogonskim
kotačima na tlu i isključenim motorom.

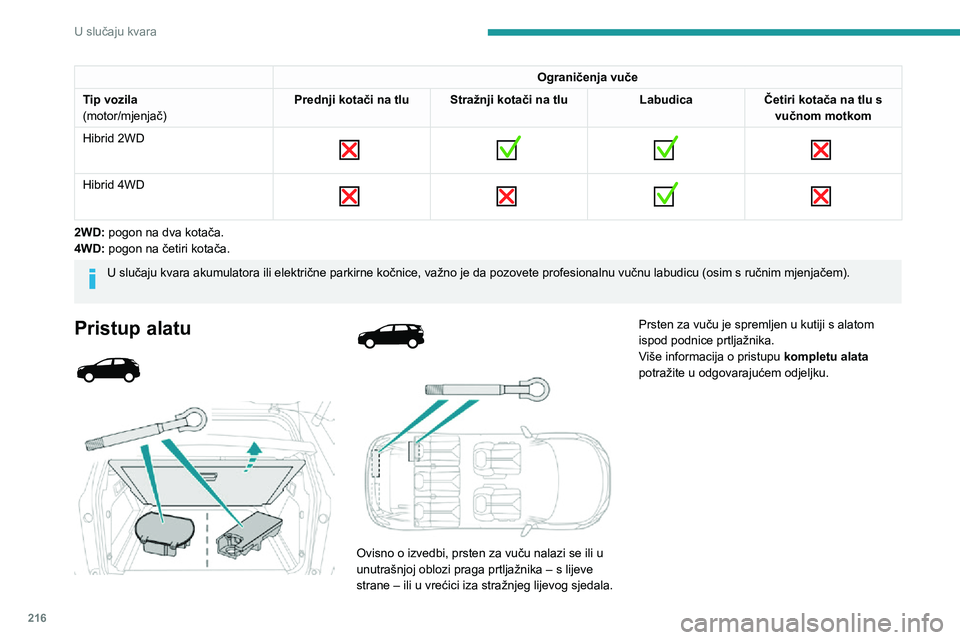

Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu
Stražnji kotači na tlu LabudicaČetiri kotača na tlu s
vučnom motkom
Hibrid 2WD






Hibrid 4WD




2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup alatu




Ovisno o izvedbi, prsten za vuču nalazi se ili u
unutrašnjoj oblozi praga prtljažnika – s lijeve
strane – ili u vrećici iza stražnjeg lijevog sjedala.Prsten za vuču je spremljen u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o pristupu
kompletu alata
potražite u odgovarajućem odjeljku.

217
U slučaju kvara

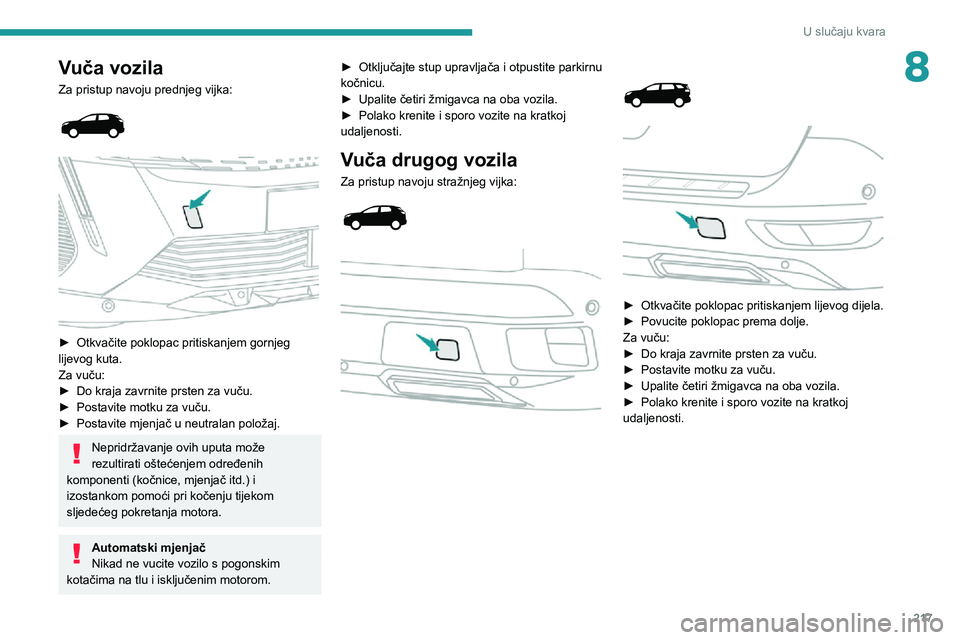

8Vuča vozila
Za pristup navoju prednjeg vijka:


► Otkvačite poklopac pritiskanjem gornjeg lijevog kuta.
Za vuču:
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može
rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač
Nikad ne vucite vozilo s pogonskim
kotačima na tlu i isključenim motorom.
► Otključajte stup upravljača i otpustite parkirnu kočnicu.► Upalite četiri žmigavca na oba vozila.► Polako krenite i sporo vozite na kratkoj udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka :




► Otkvačite poklopac pritiskanjem lijevog dijela.► Povucite poklopac prema dolje.Za vuču:► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Upalite četiri žmigavca na oba vozila.► Polako krenite i sporo vozite na kratkoj udaljenosti.

218
Tehnički podaci
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100 km/h (pridržavajte se važećih lokalnih propisa).
Motori i vučna opterećenja – benzin
Motori PureTech 130 S&S BVM6PureTech 130 S&S EAT8
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi EB2ADTS MB6 STTEB2ADTS ATN8 STT
Kodovi modela HNSM/CHNSM/SHNSU/CHNSU/S
Oblici karoserije 3008500830085008
Obujam (cm
3) 1.1991.199
Maks. snaga: EC standard (kW) 9696
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.400
1.2801.150 950
Prikolica bez kočnice (kg) 690690690750
Maksimalno dopušteno okomito opterećenje kuke (kg) 80728072

219
Tehnički podaci
9Motori i vučna opterećenja – benzin
MotoriPureTech 130 S&S BVM6PureTech 130 S&S EAT8
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi EB2ADTS MB6 STTEB2ADTS ATN8 STT
Kodovi modela HNSM/CHNSM/SHNSU/CHNSU/S
Oblici karoserije 3008500830085008
Obujam (cm
3) 1.1991.199
Maks. snaga: EC standard (kW) 9696
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.400
1.2801.150 950
Prikolica bez kočnice (kg) 690690690750
Maksimalno dopušteno okomito opterećenje kuke (kg) 80728072

220
Tehnički podaci
MotoriTHP 150 EAT6THP 165 EAT6PureTech 180 S&S EAT8
Mjenjači EAT6
(Auto. sa 6 stupnjeva prijenosa) EAT6
(Auto. sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi EP6FDTMD AT6IIIEP6FDTM AT6IIIEP6FADTXD ATN8 STT
Kodovi modela 5GXV/C
5GXW/C 5GXV/S
5GXW/S 5GYV/C
5GYW/C 5GYV/S
5GYW/S 5GFR/C
5GFR/S
Oblici karoserije 300850083008500830085008
Obujam (cm
3) 1.5981.5981.598
Maks. snaga: EC standard (kW) 11 0121,4 133
Gorivo BezolovnoBezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
600600
1.550* 600
1.350* 1.500
1.400
Prikolica bez kočnice (kg) 600600600600750750
Maksimalno dopušteno okomito opterećenje
kuke (kg) 80
7280728072
* Samo za Australiju.
Motori i vučna opterećenja – dizelski motor BlueHDi
Motori BlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DV5RC ML6C STTDV5RC ATN8 STTDW10FC AMN8 STT
Kodovi modela YHZJ/CYHZJ/S YHZR/CYHZR/SEHZR/C EHZR/S
Oblici karoserije 30085008 3008500830085008
Obujam (cm
3) 1.4991.4991.997
Maks. snaga: EC standard (kW) 9696130
Gorivo DizelDizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.500
1.300 1.3001.2002.0001.800
Prikolica bez kočnice (kg) 745750 750750745750
Maksimalno dopušteno okomito opterećenje kuke (kg) 8072 80728072

221
Tehnički podaci

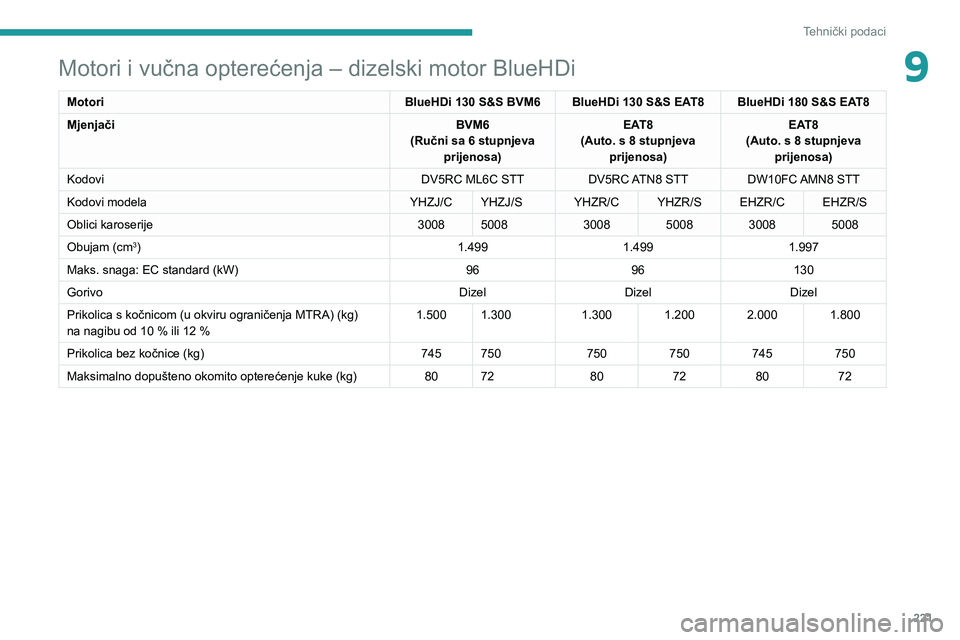

9Motori i vučna opterećenja – dizelski motor BlueHDi
MotoriBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DV5RC ML6C STTDV5RC ATN8 STTDW10FC AMN8 STT
Kodovi modela YHZJ/CYHZJ/S YHZR/CYHZR/SEHZR/C EHZR/S
Oblici karoserije 30085008 3008500830085008
Obujam (cm
3) 1.4991.4991.997
Maks. snaga: EC standard (kW) 9696130
Gorivo DizelDizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.500
1.300 1.3001.2002.0001.800
Prikolica bez kočnice (kg) 745750 750750745750
Maksimalno dopušteno okomito opterećenje kuke (kg) 8072 80728072

222
Tehnički podaci
MotoriBlueHDi 180 S&S EAT8HDi 150 EAT8
Mjenjači EAT8
(Auto. s 8 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DW10FC AMN8 STTDW10FD AMN8
Kodovi modela EHZR/CAHXN/CAHXN/S
Oblici karoserije 500830085008
Obujam (cm
3) 1.9971.997
Maks. snaga: EC standard (kW) 13011 0
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 2.000
600
Prikolica bez kočnice (kg) 745600
Maksimalno dopušteno okomito opterećenje kuke (kg) 8070
Motori i vučna opterećenja – hibridni s punjenjem
HYBRID 225 e-EAT8HYBRID4 300 e-EAT8
Kodovi EP6FADTXDHP ATN8 FWDEP6FADTXHP ATN8 AWD
Kodovi modela
M4... 5GQU/C
5GBU/C
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 1.310
1.250
Prikolica bez kočnice (kg) 745750
Maksimalno dopušteno okomito opterećenje
kuke (kg) -
64
Benzinski motori PureTech 180PureTech 200
Mjenjači Električni automatski s 8 stupnjeva prijenosaElektrični automatski s 8 stupnjeva prijenosa
Obujam (cm
3) 1.5981.598
Maks. snaga: EC standard (kW) 132147
Gorivo BezolovnoBezolovno
Elektromotor(i)
Tehnologija Sinkroni sa stalnim magnetima
Maks. snaga: EC standard (kW) 80Sprijeda: 80
Straga: 80
Akumulator
Tehnologija Litij-ionski
Napon (Volta AC) 240-400240-400
Maks. potrošnja (kWh)13,213,2
Kombinirana snaga (kW) 165220
