2021 PEUGEOT 3008 Návod na použití (in Czech)

167
Praktické informace
7Vysokotlaké mytí aut
Abyste zabránili poškození elektrických
součástek, je výslovně zakázáno používat
vysokotlaké mycí přístroje na motorový
prostor nebo na spodní část vozidla.
Při mytí karoserie nepoužívejte tlak větší než
80 barů.
Do nabíjecí zástrčky ani konektoru nesmí
nikdy vniknout voda či prach - riziko
usmrcení elektrickým proudem nebo požáru!
Nikdy nepřipojujte / neodpojujte nabíjecí
zástrčku ani kabel mokrýma rukama - riziko
usmrcení elektrickým proudem!
Akumulátor pohonu
Lithium-iontový (Li-ion) akumulátor pohonu
ukládá elektrickou energii potřebnou k pohánění
vozidla.
Nachází se pod zadními sedadly.
Dojezdová vzdálenost akumulátoru pohonu
se liší v závislosti na stylu jízdy, trase, použití
zařízení tepelného komfortu a stárnutí materiálu
jeho součástí.
Na stárnutí akumulátoru pohonu má vliv
několik parametrů, například klimatické
podmínky a ujetá vzdálenost.
V případě poškození akumulátoru pohonu
Je přísně zakázáno, abyste vozidlo sami
opravovali.
Nedotýkejte se kapalin unikajících
z akumulátoru pohonu. V případě jejich styku s pokožkou ji ihned umyjte dostatečným množstvím vody a co nejdříve se obraťte na
lékaře.
Poklop nabíjecího
konektoru
Poklop nabíjecího konektoru se na vozidle
nachází na levé zadní straně.


1. Tlačítko pro aktivaci odloženého nabíjení
2.Indikátor potvrzující zamknutí zástrčky v
nabíjecím konektoru.
Svítí červeně: zástrčka je správně zasunuta
a uzamknuta.
Bliká červeně: zástrčka není správně
zasunuta nebo ji nelze zamknout.
3. Nabíjecí konektor
4. Světelné indikátory


Stav
světelných
indikátorů Význam
Svítí bíle. Uvítací osvětlení při
otevření poklopu
Svítí modře. Odložené nabíjení
Bliká zeleně. Probíhá nabíjení
Svítí zeleně. Nabíjení je dokončeno
Svítí červeně. Porucha
V případě nárazu do poklopu nabíjecího
konektoru (byť mírného) jej nepoužívejte.
Nabíjecí konektor nerozebírejte ani
neupravujte – hrozí nebezpečí zasažení
elektrickým proudem a/nebo požáru!

168
Praktické informace
Kabel pro domácí nabíjení (režim 2)U kabelu nesmí dojít k jeho poškození a musí být v bezvadném stavu. V případě poškození kabel nepoužívejte a o jeho výměnu požádejte prodejce PEUGEOT
či kvalifikovaný servis.
Jednotka pro zrychlené nabíjení Wallbox (režim 3)Jednotku pro zrychlené nabíjení nerozebírejte
ani neupravujte - riziko usmrcení elektrickým
proudem anebo požáru!
Další informace o způsobu použití jednotky
pro zrychlené nabíjení viz její uživatelská
příručka.
Řídicí jednotka (režim 2)

Typ 1
2EUD
"WHVHQD\
SURGHMFH3(8\
*(27QHERQD
DXWRUL]RYDQ

169
Praktické informace

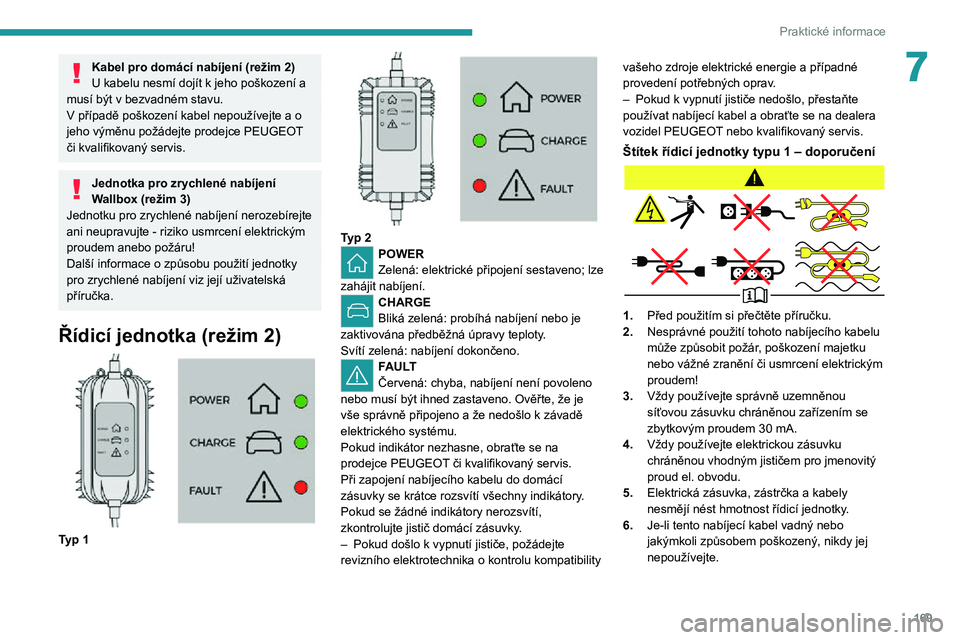

7Kabel pro domácí nabíjení (režim 2)U kabelu nesmí dojít k jeho poškození a musí být v bezvadném stavu. V případě poškození kabel nepoužívejte a o jeho výměnu požádejte prodejce PEUGEOT
či kvalifikovaný servis.
Jednotka pro zrychlené nabíjení Wallbox (režim 3)Jednotku pro zrychlené nabíjení nerozebírejte
ani neupravujte - riziko usmrcení elektrickým
proudem anebo požáru!
Další informace o způsobu použití jednotky
pro zrychlené nabíjení viz její uživatelská
příručka.
Řídicí jednotka (režim 2)

Typ 1

Typ 2POWER
Zelená: elektrické připojení sestaveno; lze
zahájit nabíjení.
CHARGE
Bliká zelená: probíhá nabíjení nebo je
zaktivována předběžná úpravy teploty.
Svítí zelená: nabíjení dokončeno.
FAULT
Červená: chyba, nabíjení není povoleno
nebo musí být ihned zastaveno. Ověřte, že je
vše správně připojeno a že nedošlo k závadě elektrického systému.
Pokud indikátor nezhasne, obraťte se na
prodejce PEUGEOT či kvalifikovaný servis.
Při zapojení nabíjecího kabelu do domácí
zásuvky se krátce rozsvítí všechny indikátory.
Pokud se žádné indikátory nerozsvítí,
zkontrolujte jistič domácí zásuvky.
– Pokud došlo k vypnutí jističe, požádejte revizního elektrotechnika o kontrolu kompatibility vašeho zdroje elektrické energie a případné
provedení potřebných oprav.
– Pokud k
vypnutí jističe nedošlo, přestaňte používat nabíjecí kabel a obraťte se na dealera
vozidel PEUGEOT nebo kvalifikovaný servis.
Štítek řídicí jednotky typu 1 – doporučení
1.Před použitím si přečtěte příručku.
2. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem!
3. Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30 mA.
4.Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
5. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
6. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.

170
Praktické informace
7.Tento nabíjecí kabel nikdy nezkoušejte opravit ani otevřít. V nabíjecím kabelu nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
8. Tento nabíjecí kabel nikdy neponořujte do
vody.
9. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou, měničem napětí ani poškozenou elektrickou
zásuvkou.
10. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
11 . Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
12. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
13. Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
14. Tento nabíjecí kabel používejte pouze
s vozidly PEUGEOT.
15.Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
Štítek řídicí jednotky typu 2 – doporučení
Před použitím si přečtěte příručku.
1.Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem!
2. Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30 mA.
3.Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
4. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
5. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.
6. Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V nabíjecím kabelu nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
7. Tento nabíjecí kabel nikdy neponořujte do
vody.
8. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou, měničem napětí ani poškozenou elektrickou
zásuvkou.
9. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení. 10.
Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
11 . Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
12. Tento nabíjecí kabel používejte pouze
s vozidly PEUGEOT.
13.Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
14. Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
Štítek řídicí jednotky typu 2 – Stav
kontrolek
Stav kontrolky
Nesvítí

Svítí

Bliká

171
Praktické informace
7POWERCHARGE FAULT SymbolPopis







Řídicí jednotka není připojená ke zdroji elektrické
energie nebo elektrická energie není k dispozici
ze sítě.


(zelená)


(zelená)


(červená)


Řídicí jednotka aktuálně provádí automatický test
své funkčnosti.


(zelená)






Řídicí jednotka je připojená k síti nebo k síti a
elektrickému vozidlu, ale neprobíhá nabíjení.


(zelená)


(zelená)




Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo se nabíjí nebo u něj probíhá
předběžná úprava teploty.


(zelená)


(zelená)




Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo čeká na nabíjení nebo se jeho
nabíjení dokončilo.






(červená)


Porucha řídicí jednotky. Nabíjení není povoleno.
Pokud se po ručním resetování znovu objeví
chybová kontrolka, musí řídicí jednotku před
dalším nabíjením zkontrolovat dealer značky
PEUGEOT.


(zelená)


(zelená)


(červená)


Řídicí jednotka je v diagnostickém režimu.

172
Praktické informace
nelze motor startovat. Na přístrojové desce je zobrazena výstraha.
Pokud probíhá nabíjení, dojde při odemknutí
vozidla k jeho zastavení.
Pokud nedojde k žádné akci s některým
ze vstupů (dveře či zavazadlový prostor)
nebo s nabíjecí zástrčkou, vozidlo se po 30
sekundách znovu zamkne a nabíjení bude
automaticky pokračovat.
Nikdy nepracujte pod kapotou:
– Určitá místa zůstávají velmi horká třeba i hodinu po ukončení nabíjení - riziko popálení!– Ventilátor se může kdykoli spustit - riziko pořezání či uškrcení!
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.
Nikdy nenechávejte kabel zapojený do
domácí zásuvky - riziko zkratu nebo usmrcení
elektrickým proudem v případě kontaktu s vodou či ponoření do vody!
Postup nabíjení
Připojení
► Před nabíjením ověřte, že je volicí páka v režimu P a vypnuté zapalování – jinak není
nabíjení možné.
► Otevřete poklop nabíjecího konektoru stisknutím pravého horního tlačítka a ověřte, že
Postup ručního resetováníŘídicí jednotku je možné resetovat současným odpojením nabíjecího konektoru a zásuvky na zdi.Pak znovu připojte napřed zásuvku na zdi. Další informace naleznete v příručce.
Nabíjení trakční baterie
(dobíjecí hybridní pohon)
Pro úplné nabití dodržujte postup nabíjení bez
jeho přerušení, dokud se automaticky neukončí.
Nabíjení může být zahájeno ihned (standardně),
nebo jej lze odložit.
Odložené nabíjení se nastavuje přes
dotykovou obrazovku nebo aplikaci
MyPeugeot.
Po připojení vozidla se na přístrojové desce
zobrazí následující údaje:
– Stav baterie (%).– Zbývající dojezdová vzdálenost (km nebo míle).– Odhadovaná doba nabíjení (výpočet může několik sekund trvat).– Rychlost nabíjení (kW/h).Po přepnutí přístrojové desky do pohotovostního
režimu lze tyto údaje znovu zobrazit odemknutím
vozidla či otevřením dveří.
Průběh nabíjení lze také sledovat pomocí
aplikace MyPeugeot.
Další informace o vzdálených funkcích viz
příslušná kapitola.
Komfortní režim
Když je vozidlo připojeno, lze zapnout
zapalování a několik hodin používat některé
funkce, jako je audiosystém či telematický
systém a klimatizace.
Vozidlo nebude používáno po dobu 1
až 12 měsíců
Vybijte akumulátor pohonu na úroveň 2 nebo
3 proužků na indikátoru úrovně nabití na
přístrojové desce.
Nepřipojujte nabíjecí kabel.
Vždy zaparkujte vozidlo na místě s teplotami
mezi -10 °C a 30 °C (při parkování na místě s extrémními teplotami by mohlo dojít k
poškození akumulátoru pohonu).
Postup pro odpojení baterie najdete v sekci
Baterie příslušenství (dobíjecí hybridní
pohon) .
Bezpečnostní upozornění
Vozidla s dobíjecím hybridním pohonem byla vyvinuta v souladu s doporučeními pro maximální limity elektromagnetického pole
stanovenými komisí ICNIRP (International
Commission on Non-Ionizing Radiation
Protection) ve směrnici z roku 1998.
Osoby s kardiostimulátory nebo ekvivalentními zařízeními musejí konzultovat s lékařem jakákoli vhodná bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení
a ověřit, že je zaručena jeho činnost v prostředí v souladu se směrnicemi ICNIRP.V případě pochybností během nabíjení
nezůstávejte uvnitř či poblíž vozidla, poblíž
nabíjecího kabelu nebo nabíjecí jednotky, a to
ani na krátkou dobu.
Před nabíjenímV závislosti na kontextu:► Nechte revizního elektrotechnika ověřit, že použitý elektrický systém splňuje platné normy a že je kompatibilní s vozidlem.► Nechte revizního elektrotechnika nainstalovat speciální domácí zásuvku nebo
jednotku pro zrychlené nabíjení (Wallbox)
kompatibilní s vozidlem.Používejte nabíjecí kabel dodaný spolu s vozidlem.Další informace poskytne prodejce
PEUGEOT nebo autorizovaný servis.
(Během nabíjení)
Je-li do konektoru na vozidle zapojen
nabíjecí kabel, jako bezpečnostní opatření

173
Praktické informace
7nelze motor startovat. Na přístrojové desce je
zobrazena výstraha.
Pokud probíhá nabíjení, dojde při odemknutí
vozidla k jeho zastavení.
Pokud nedojde k žádné akci s některým
ze vstupů (dveře či zavazadlový prostor)
nebo s nabíjecí zástrčkou, vozidlo se po 30
sekundách znovu zamkne a nabíjení bude
automaticky pokračovat.
Nikdy nepracujte pod kapotou:
– Určitá místa zůstávají velmi horká třeba i hodinu po ukončení nabíjení - riziko popálení!– Ventilátor se může kdykoli spustit - riziko pořezání či uškrcení!
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.
Nikdy nenechávejte kabel zapojený do
domácí zásuvky - riziko zkratu nebo usmrcení
elektrickým proudem v případě kontaktu s vodou či ponoření do vody!
Postup nabíjení
Připojení
► Před nabíjením ověřte, že je volicí páka v režimu P a vypnuté zapalování – jinak není
nabíjení možné.
► Otevřete poklop nabíjecího konektoru stisknutím pravého horního tlačítka a ověřte, že na nabíjecím konektoru vozidla nejsou žádná
cizí tělesa.
Světelné indikátory v poklopu se rozsvítí bíle.
Domácí nabíjení (režim 2)


► Nejprve zapojte nabíjecí kabel z
řídicí jednotky do domácí zásuvky.
Po připojení se krátce rozsvítí všechny indikátory
na řídicí jednotce a pak zůstane zeleně svítit
pouze indikátor POWER.
► Sejměte ochranný kryt z nabíjecí zástrčky.► Zasuňte zástrčku do nabíjecího konektoru vozidla.
Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu a zeleným
blikáním indikátoru CHARGE na řídicí jednotce.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte tento postup od začátku a zajistěte při tom řádné připojení všech konektorů.
Rozsvícení červeného indikátoru v poklopu indikuje zamknutí zástrčky.
Zrychlené nabíjení (režim 3)

► Postupujte podle uživatelské příručky k jednotce pro zrychlené nabíjení (Wallbox).► Sejměte ochranný kryt z nabíjecí zástrčky.► Zasuňte zástrčku do nabíjecího konektoru vozidla.
Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte tento postup od začátku a zajistěte při tom řádné připojení všech konektorů.Rozsvícení červeného indikátoru v poklopu indikuje zamknutí zástrčky.
Odpojení

Před odpojením zástrčky od nabíjecího
konektoru:
► Pokud je vozidlo zamknuté, odemkněte ho.

174
Praktické informace
– nepřepravujte více než 3 jízdní kola.Při nakládání jízdních kol na nosič jízdních kol
nad tažnou koulí vždy umístěte nejtěžší jízdní
kola co nejblíže k vozidlu.
Dodržujte platnou legislativu v zemi, ve které řídíte.
Vozidlo vybavené elektricky
ovládanými zadními výklopnými
dveřmi s funkcí Nožní ovládáníAby nedošlo k neúmyslnému otevření zadních výklopných dveří při provozu tažného
zařízení:
– Tuto funkci předem deaktivujte v nabídce konfigurace vozidla.– Nebo dejte elektronický klíč mimo detekční zónu se zavřenými zadními výklopnými
dveřmi.
Tažné zařízení s rychle
odpojitelnou koulí
Představení
Montáž a demontáž tohoto originálního tažného
zařízení se provádí bez nářadí.


y-HOLYR]LGOR\
RGHPNQXWRzamkněte jej a
znovu odemkněte.
Pokud je aktivováno selektivní
odemykání dveří, stiskněte tlačítko pro
odemknutí na dálkovém ovladači dvakrát, aby
bylo možné odpojit zástrčku.
Červený indikátor v poklopu zhasne, čímž se
potvrdí odemknutí zástrčky.
► Nabíjecí zástrčku odpojte do 30 sekund.
Domácí nabíjení (režim 2)
Konec nabíjení se potvrdí rozsvícením zeleného
indikátoru CHARGE na řídící jednotce a
zelených světelných indikátorů v poklopu.
► Po odpojení nasaďte zpět na zástrčku ochranný kryt a zavřete poklop nabíjecího
konektoru.
► Odpojte nabíjecí kabel řídicí jednotky z domácí zásuvky.
Zrychlené nabíjení (režim 3)
Konec nabíjení bude potvrzen jednotkou pro
zrychlené nabíjení (Wallbox) a rozsvícením
zelených světelných indikátorů v poklopu.
► Po odpojení nasaďte zástrčku zpět na nabíjecí jednotku a zavřete poklop nabíjecího
konektoru.
Odložené nabíjení
Nastavení
Se systémem PEUGEOT Connect Nav
► V nabídce Energy na dotykové
obrazovce vyberte stránku Nabíjení.
► Nastavte čas zahájení nabíjení.► Stiskněte OK.Nastavení se uloží v systému.Se systémem PEUGEOT Connect Radio nebo
PEUGEOT Connect Nav
Funkci odloženého nabíjení lze také
kdykoli naprogramovat ze smartphonu
pomocí aplikace MyPeugeot.
Další informace o vzdálených funkcích viz
příslušná kapitola.
Aktivace
► Připojte vozidlo k požadovanému nabíjecímu zařízení.► Zaktivujte odložené nabíjení stisknutím tohoto tlačítka v poklopu do jedné minuty (potvrzeno světelnými indikátory,
které se rozsvítí modře).
Tažné zařízení
Rozdělení nákladu
► Umístěte náklad v přívěsu tak, aby se nejtěžší předměty nacházely co nejblíže k nápravě a svislé zatížení na kouli bylo blízko přípustného maxima, aniž by došlo k jeho překročení.Hustota vzduchu klesá s nadmořskou výškou a tím snižuje výkon motoru. Max. zatížení tažného zařízení musí být sníženo o 10 % na 1 000 metrů nadmořské výšky.
Používejte originální tažná zařízení a
kabelové svazky schválené společností
PEUGEOT. Doporučujeme je nechat
namontovat prodejcem PEUGEOT či
kvalifikovaným servisem.
Nejsou-li namontovány prodejcem PEUGEOT,
musejí být stále namontovány podle pokynů
výrobce vozidla.
Důležité: je-li tažné zařízení namontováno
u elektricky ovládaných zadních výklopných
dveří s funkcí Nožní ovládání mimo síť prodejců PEUGEOT, je nutné navštívit
prodejce PEUGEOT či kvalifikovaný servis
a nechat znovu zkalibrovat detekční systém.
Riziko poruchy funkce Nožní ovládání.
Během použití schváleného tažného systému
se automaticky deaktivují některé funkce
jízdních či manévrovacích asistentů.
Další informace o jízdě s tažným zařízením připojeným k přívěsu a související funkci řízení stability přívěsu viz příslušná kapitola.
Dodržujte maximální povolené tažné
zatížení, jak je uvedeno v technickém průkazu vozidla, na štítku výrobce a v kapitole Technické parametry této příručky.
Používáte-li příslušenství připojené k tažnému zařízení (např. nosiče jízdních kol, tažné boxy):– dodržujte maximální povolené zatížení na kouli;
