2021 PEUGEOT 3008 Návod na použití (in Czech)

175
Praktické informace
7– nepřepravujte více než 3 jízdní kola.Při nakládání jízdních kol na nosič jízdních kol
nad tažnou koulí vždy umístěte nejtěžší jízdní
kola co nejblíže k vozidlu.
Dodržujte platnou legislativu v zemi, ve které řídíte.
Vozidlo vybavené elektricky
ovládanými zadními výklopnými
dveřmi s funkcí Nožní ovládáníAby nedošlo k neúmyslnému otevření zadních výklopných dveří při provozu tažného
zařízení:
– Tuto funkci předem deaktivujte v nabídce konfigurace vozidla.– Nebo dejte elektronický klíč mimo detekční zónu se zavřenými zadními výklopnými
dveřmi.
Tažné zařízení s rychle
odpojitelnou koulí
Představení
Montáž a demontáž tohoto originálního tažného
zařízení se provádí bez nářadí.


1. Držák
2. Ochranná zátka
3. Připojovací objímka
4. Pojistné oko
5. Odnímatelná kulová hlavice
6. Kolečko zamknutí / odemknutí
7.
Bezpečnostní zámek s klíčem
8.Štítek k označení referencí klíče

A. Zamknutá poloha ( zelené značky jsou proti
sobě); kolečko doléhá na kulovou hlavici (bez
mezery).
B. Odemknutá poloha ( červená značka je proti
zelené značce); kolečko nedoléhá na kulovou
hlavici (mezera přibl. 5 mm).
Nalepte přiložený štítek na dobře
viditelné místo blízko držáku nebo do
zavazadlového prostoru.
S kabelovým svazkem tohoto zařízení nejsou kompatibilní přívěsy se světly
LED.
Pro úplné zajištění bezpečnosti při jízdě s tažným zařízením viz příslušná
kapitola.
Před každým použitím
Ověřte, že je tažné zařízení správně
namontováno a zkontrolujte následující body:
– Zelená značka na kolečku je vyrovnána se zelenou značkou na dílu kulové hlavice.– Kolečko je v kontaktu s dílem kulové hlavice (poloha A).– Zámek bezpečnostního klíče je uzavřen a klíč je vytažen. S kolečkem již není možno
manipulovat.
– Kulovou hlavicí nelze v držáku vůbec pohnout – zkuste jí zahýbat rukou.

176
Praktické informace
► Zapojte zástrčku přívěsu do připojovací zásuvky 3 na držáku jejím zasunutím a otočením
o čtvrt otáčky.
Demontáž tažné koule
► Uchopte zástrčku přívěsu, otočte jí o čtvrt otáčky a vytáhněte ji ze spojovací zásuvky 3 na
držáku.
► Odpojte bezpečnostní lano přívěsu od bezpečnostního oka 4 na držáku.► Odpojte přívěs od kulové hlavice tažného zařízení.► Nasaďte na kulovou hlavici ochranný kryt.► Sejměte víčko ze zámku a zatlačte je do hlavy klíče.

► Zasuňte klíč do zámku 7.► Odemkněte zámek pomocí klíče.
1HQtOLNXORY\
iKODYLFH]DPN\
QXWiP
$

177
Praktické informace
7► Zapojte zástrčku přívěsu do připojovací zásuvky 3 na držáku jejím zasunutím a otočením
o čtvrt otáčky.
Demontáž tažné koule
► Uchopte zástrčku přívěsu, otočte jí o čtvrt otáčky a vytáhněte ji ze spojovací zásuvky 3 na
držáku.
► Odpojte bezpečnostní lano přívěsu od bezpečnostního oka 4 na držáku.► Odpojte přívěs od kulové hlavice tažného zařízení.► Nasaďte na kulovou hlavici ochranný kryt.► Sejměte víčko ze zámku a zatlačte je do hlavy klíče.

► Zasuňte klíč do zámku 7.► Odemkněte zámek pomocí klíče.

► Pevně držte kulovou hlavici 5 jednou rukou.
Druhou rukou zatáhněte a plně otočte kolečkem
6 doprava, dokud se nezastaví, ale neuvolňujte
jej.
► Vytáhněte kulovou hlavici ze základny jejího držáku 1.► Uvolněte kolečko. To se automaticky zastaví v odemknuté poloze (poloha B).

► Nasaďte na držák 1 ochrannou zátku 2.► Uložte kulovou hlavici do vaku, aby byla chráněna před nárazy a nečistotami.
Údržba
Správná funkce je možná pouze v případě, že jsou kulová hlavice a její držák udržovány v čistotě.Před mytím vozidla vysokotlakým proudem
vody musí být kulová hlavice odmontována a do
držáku zasunuta ochranná zátka.
Práce na tažném zařízení
Obraťte se na prodejce PEUGEOT nebo
na autorizovaný servis.
Střešní lišty
Z bezpečnostních důvodů a aby nedošlo
k poškození střechy vozidla, je nezbytně
nutné používat pouze příčné střešní tyče
schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a podmínky pro
používání uvedené v návodu dodaném spolu
se střešními tyčemi.

178
Praktické informace
Doporučení týkající se
montáže
► Pokud chcete během cesty nasadit sněhové řetězy, odstavte vozidlo na rovném povrchu na
kraji silnice.
► Zatáhněte parkovací brzdu a případně zajistěte kola klíny, aby vozidlo nesklouzlo.► Nasaďte sněhové řetězy podle pokynů dodaných jejich výrobcem.► Opatrně se rozjeďte a chvíli popojíždějte, aniž byste přitom překročili rychlost 50 km/h.► Zastavte vozidlo a ověřte, že jsou sněhové řetězy správně napnuté.
Je důrazně doporučeno, abyste si
vyzkoušeli nasazování sněhových řetězů
na rovném a suchém povrchu ještě před
odjezdem.
Nejezděte se sněhovými řetězy na
vozovkách, ze kterých byl sníh již
odklizen. Mohlo by dojít k poškození
pneumatik vozidla nebo povrchu vozovky.
Pokud je vozidlo vybaveno slitinovými koly,
zajistěte, aby se žádná část řetězů nebo jejich
upevnění nedotýkala ráfku.
Vozidla s dobíjecím hybridním pohonem
Sněhové řetězy je povoleno používat pouze
na předních kolech .
Montáž na podélné střešní
tyče

Příčné střešní tyče je třeba připevnit v místech
označených značkou na podélných střešních
tyčích.
Montáž přímo na střechu

Příčníky lze instalovat pouze ve čtyřech
kotevních bodech umístěných na rámu střechy.
Při zavřených dveřích jsou tyto body zakryté.
Úchyty střešních nosníků mají čep, který se
zasouvá do otvoru v každém kotevním bode.
Maximální rovnoměrné zatížení střešních
příčníků u nákladu nepřekračujícího
výšku 40 cm (kromě nosiče jízdních kol): 80 kg.
Tato hodnota může měnit a proto si ověřte
maximální nosnost, která je uvedena
v návodu dodaném se střešními lištami.Překračuje-li výška nákladu 40 cm, přizpůsobte rychlost vozidla profilu vozovky, aby nedošlo k poškození střešních lišt a úchytů na vozidle.Přečtěte si legislativu platnou v dané zemi a dodržujte předpisy upravující přepravu
předmětů delších než vozidlo.
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k přetížení jedné ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Dobře zajistěte náklad.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte bezpečnost a utažení střešních tyčí, přinejmenším před každou
cestou.
Jakmile střešní nosič nebudete potřebovat,
sejměte jej.
Střešní okno
Zkontrolujte, zda náklad nezasahuje pod
střešní tyče a nebrání tak pohybu střešního
okna - riziko vážného poškození!
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být nasazovány
pouze na přední kola. Nesmějí být
použity na dojezdové rezervní kolo.
Dodržujte nařízení a předpisy pro používání sněhových řetězů platné v dané zemi a maximální povolenou rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 Nevhodné pro řetězy
Více informací o sněhových řetězech vám
poskytne prodejce PEUGEOT nebo kvalifikovaný
servis.

179
Praktické informace
7Doporučení týkající se
montáže
► Pokud chcete během cesty nasadit sněhové řetězy, odstavte vozidlo na rovném povrchu na
kraji silnice.
► Zatáhněte parkovací brzdu a případně zajistěte kola klíny, aby vozidlo nesklouzlo.► Nasaďte sněhové řetězy podle pokynů dodaných jejich výrobcem.► Opatrně se rozjeďte a chvíli popojíždějte, aniž byste přitom překročili rychlost 50 km/h.► Zastavte vozidlo a ověřte, že jsou sněhové řetězy správně napnuté.
Je důrazně doporučeno, abyste si
vyzkoušeli nasazování sněhových řetězů
na rovném a suchém povrchu ještě před
odjezdem.
Nejezděte se sněhovými řetězy na
vozovkách, ze kterých byl sníh již
odklizen. Mohlo by dojít k poškození
pneumatik vozidla nebo povrchu vozovky.
Pokud je vozidlo vybaveno slitinovými koly,
zajistěte, aby se žádná část řetězů nebo jejich
upevnění nedotýkala ráfku.
Vozidla s dobíjecím hybridním pohonem
Sněhové řetězy je povoleno používat pouze
na předních kolech .
Volič jízdního režimu musí být v poloze 4WD (v závislosti na verzi).
Kryt pro velmi chladné
podnebí
(V závislosti na zemi prodeje)
Toto demontovatelné zařízení zabraňuje
hromadění sněhu okolo ventilátoru chladiče.
Sestává ze dvou prvků, které se upevňují na
přední nárazník.


V případě potíží s instalací nebo
demontáží
Obraťte se na prodejce PEUGEOT nebo na
autorizovaný servis.
Před jakoukoli operací ověřte, že neběží
motor ani ventilátor chladiče.
Prvky musejí být demontovány, když:– venkovní teplota překročí 10 °C.– probíhá tažení vozidla.– je rychlost vyšší než 120 km/h.
Montáž

► Podržte příslušný kryt před dolní mřížkou nárazníku.► Nejprve vložte do nárazníku horní a boční upevňovací držáky.► Náklonem krytu dolů zachyťte jeho dolní část do nárazníku.► Zatlačením kolem okrajů ověřte, že je kryt řádně upevněn.
Postupujte stejným způsobem u dalšího krytu.

180
Praktické informace
Je-li motor zahřátý, manipulujte s pojistkou a vzpěrou kapoty opatrně (nebezpečí popálení), používejte chráněnou
zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
S předměty nebo částmi oděvu, které se mohou zachytit ve vrtuli ventilátoru,
zacházejte opatrně!
Otevření


► Otevřete levé přední dveře.► Přitáhněte vnitřní uvolňovací páčku umístěnou ve spodní části dveřního rámu směrem k sobě.
Vyjmutí

► Zasuňte prst do zářezu v horní části krytu.► Uvolněte kryt jeho přitažením k sobě.Postupujte stejným způsobem u dalšího krytu.
Režim úspory energie
Tento systém řídí dobu použití určitých funkcí,
aby se zachovala dostatečná úroveň nabití
v baterii při vypnutém zapalování.Po vypnutí motoru můžete po maximální souhrnnou dobu přibl. 30 minut pokračovat v používání funkcí, jako je audiosystém, systém telematiky, tlumená světla nebo stropní lampičky.
Výběr režimu
Při přechodu do režimu úspory energie se zobrazí zpráva s potvrzením a aktivní funkce jsou uvedeny do pohotovostního režimu.
Probíhá-li v této době telefonní hovor, bude jej systém udržovat přibl. 10 minut
prostřednictvím systému handsfree
audiosystému.
Ukončení režimu
Tyto funkce se automaticky znovu zaktivují při
dalším použití vozidla.
Chcete-li tyto funkce obnovit okamžitě,
nastartujte motor a nechte jej běžet:
– méně než 10 minut pro použití zařízení přibližně 5 minut,– více než 10 minut pro použití zařízení přibližně 30 minut.K zajištění dostatečného nabití baterie nechte motor běžet po stanovenou dobu.
Pro dobíjení baterie se motor nesmí opakovaně
vypínat a startovat znovu.
S vybitou baterií nelze motor nastartovat.Více informací o 12V baterii viz
příslušná kapitola.
Režim snížení el. zátěže
vozidla
Tento systém spravuje použití určitých funkcí podle úrovně nabití, která ještě zbývá v baterii.Když je vozidlo v pohybu, funkce snížení el. zátěže dočasně deaktivuje určité funkce, jako
jsou klimatizace a vyhřívané zadní okno.
Jakmile to podmínky umožní, budou
deaktivované funkce automaticky znovu
aktivovány.
Kapota
Stop & Start
Před jakýmkoli zásahem pod kapotou
musíte vypnout zapalování, aby nedošlo ke
zranění kvůli automatické změně na režim
START (spuštění motoru).
Vozidla s dobíjecím hybridním pohonem
Před prováděním jakékoli práce pod kapotou
je nezbytné vypnout zapalování, odpojit
případně zapojenou zástrčku nabíjecího
konektoru, ověřit, že na přístrojové desce
nesvítí kontrolka READY
a počkat 4 minuty -
jinak hrozí riziko vážného zranění!
Umístění uvolňovací páčky kapoty v interiéru brání otevření kapoty
v případě, že jsou přední levé dveře zavřené.

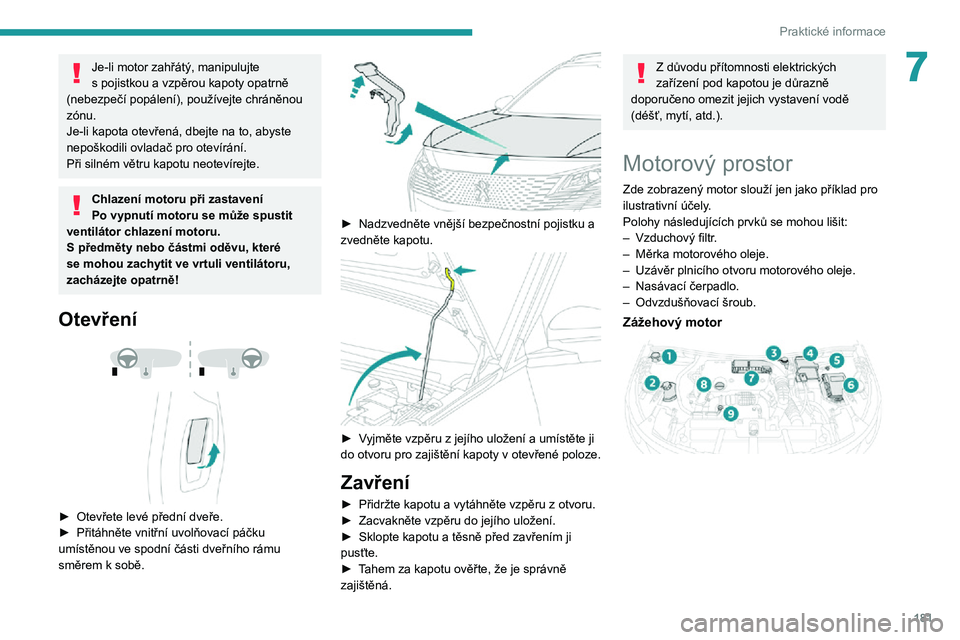

181
Praktické informace
7Je-li motor zahřátý, manipulujte s pojistkou a vzpěrou kapoty opatrně (nebezpečí popálení), používejte chráněnou
zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
S předměty nebo částmi oděvu, které se mohou zachytit ve vrtuli ventilátoru,
zacházejte opatrně!
Otevření


► Otevřete levé přední dveře.► Přitáhněte vnitřní uvolňovací páčku umístěnou ve spodní části dveřního rámu směrem k sobě.

► Nadzvedněte vnější bezpečnostní pojistku a zvedněte kapotu.

► Vyjměte vzpěru z jejího uložení a umístěte ji do otvoru pro zajištění kapoty v otevřené poloze.
Zavření
► Přidržte kapotu a vytáhněte vzpěru z otvoru.► Zacvakněte vzpěru do jejího uložení.► Sklopte kapotu a těsně před zavřením ji pusťte.► Tahem za kapotu ověřte, že je správně
zajištěná.
Z důvodu přítomnosti elektrických zařízení pod kapotou je důrazně
doporučeno omezit jejich vystavení vodě
(déšť, mytí, atd.).
Motorový prostor
Zde zobrazený motor slouží jen jako příklad pro
ilustrativní účely.
Polohy následujících prvků se mohou lišit:
– Vzduchový filtr .– Měrka motorového oleje.– Uzávěr plnicího otvoru motorového oleje.– Nasávací čerpadlo.– Odvzdušňovací šroub.
Zážehový motor

182
Praktické informace


► Zasuňte měrku oleje zpět až na doraz a pak ji znovu vytáhněte a vizuálně zkontrolujte hladinu
oleje. Správná hladina oleje se nachází mezi
značkami A (max) a B (min).
Nestartujte motor, je-li hladina oleje:
– nad značkou A: obraťte se na prodejce
PEUGEOT nebo kvalifikovaný servis;
– pod značkou B: ihned doplňte motorový olej.
Třída oleje
Před doplňováním nebo výměnou
motorového oleje ověřte, že je nový
olej vhodný pro váš motor a že splňuje
doporučení v plánu servisních prohlídek,
který byl dodán s vozidlem (nebo je dostupný
u vašeho dealera značky PEUGEOT a v
kvalifikovaných servisech).
Použití nedoporučeného oleje může způsobit
neplatnost záruky v případě poruchy motoru.
Doplňování hladiny motorového oleje
Umístění uzávěru plnicího hrdla motorového
oleje naleznete na příslušném obrázku
motorového prostoru.
Vznětový motor

1. Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru
3. Nádrž na brzdovou kapalinu
4. Akumulátor / pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. Vzduchový filtr
8. Uzávěr plnicího otvoru motorového oleje
9. Měrka motorového oleje
10. Odvzdušňovací čerpadlo *
11 . Odvzdušňovací šroub*
Palivový okruh vznětového motoru
Tento systém je pod velmi vysokým
tlakem.
Veškeré práce smějí provádět výhradně
pracovníci prodejce PEUGEOT nebo
autorizovaného servisu.
* V závislosti na motoru.
Kontrola hladin náplní
Zkontrolujte hladiny všech následujících kapalin
podle plánu údržby stanoveného výrobcem.
V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě PEUGEOT nebo v jiném odborném servisu.
Tyto kapaliny musí odpovídat
doporučením výrobce vozu a jeho
motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí popálení)
a ventilátor se může kdykoliv rozeběhnout (i při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje
a dalších provozních kapalin s kůží.Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v servisu sítě PEUGEOT nebo v kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30 minut po vypnutí motoru a na
vodorovném povrchu – buď pomocí ukazatele
hladiny oleje na přístrojové desce při zapnutém
zapalování (u vozidel vybavených elektrickým
měřidlem) anebo pomocí měrky oleje.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Hladinu oleje doporučujeme kontrolovat a olej
popřípadě doplnit každých 5 000 km.
Do motorového oleje nikdy nepřidávejte
žádná aditiva, aby se zachovala
spolehlivost motoru a systému regulace
emisí.
Kontrola pomocí měrky oleje
Umístění měrky oleje viz obrázek příslušného
motorového prostoru.
► Uchopte měrku oleje za její barevný úchyt a celou ji vytáhněte.► Otřete konec měrky oleje čistou látkou, která nepouští vlákna.
