2021 PEUGEOT 2008 Omistajan Käsikirja (in Finnish)

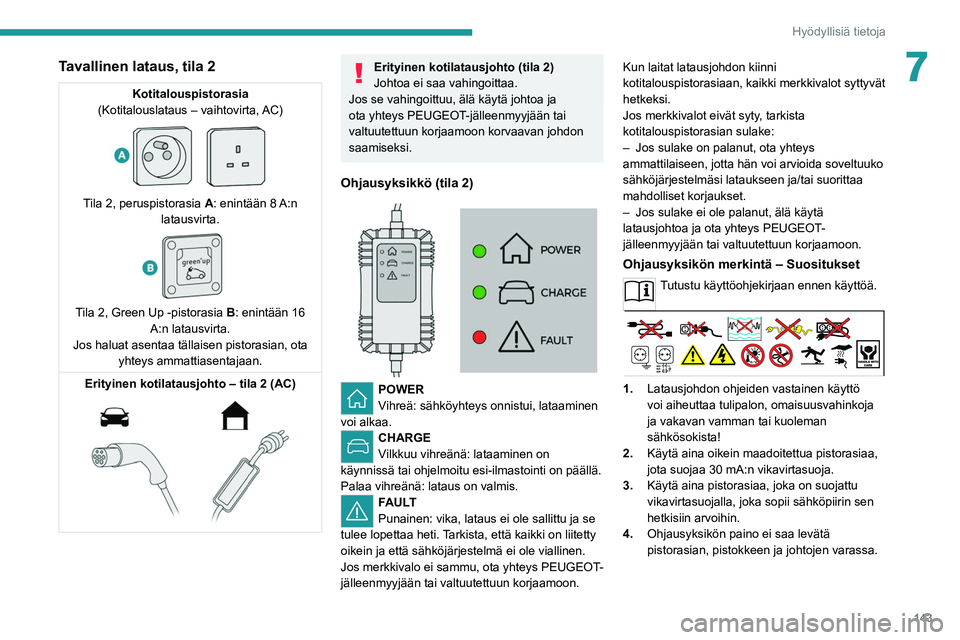

143
Hyödyllisiä tietoja
7Tavallinen lataus, tila 2
Kotitalouspistorasia
(Kotitalouslataus – vaihtovirta, AC)


Tila 2, peruspistorasia A: enintään 8 A:n
latausvirta.


Tila 2, Green Up -pistorasia B: enintään 16
A:n latausvirta.
Jos haluat asentaa tällaisen pistorasian, ota yhteys ammattiasentajaan.
Erityinen kotilatausjohto – tila 2 (AC)


Erityinen kotilatausjohto (tila 2)
Johtoa ei saa vahingoittaa.
Jos se vahingoittuu, älä käytä johtoa ja
ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon korvaavan johdon
saamiseksi.
Ohjausyksikkö (tila 2)


POWER
Vihreä: sähköyhteys onnistui, lataaminen
voi alkaa.
CHARGE
Vilkkuu vihreänä: lataaminen on
käynnissä tai ohjelmoitu esi-ilmastointi on päällä.
Palaa vihreänä: lataus on valmis.
FAULT
Punainen: vika, lataus ei ole sallittu ja se
tulee lopettaa heti. Tarkista, että kaikki on liitetty
oikein ja että sähköjärjestelmä ei ole viallinen.
Jos merkkivalo ei sammu, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon. Kun laitat latausjohdon kiinni
kotitalouspistorasiaan, kaikki merkkivalot syttyvät
hetkeksi.
Jos merkkivalot eivät syty, tarkista
kotitalouspistorasian sulake:
–

Jos sulake on palanut, ota yhteys
ammattilaiseen, jotta hän voi arvioida soveltuuko
sähköjärjestelmäsi lataukseen ja/tai suorittaa
mahdolliset korjaukset.
–

Jos sulake ei ole palanut, älä käytä
latausjohtoa ja ota yhteys PEUGEOT
-
jälleenmyyjään tai valtuutettuun korjaamoon.
Ohjausyksikön merkintä – Suositukset
Tutustu käyttöohjekirjaan ennen käyttöä.
1. Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
2. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja.
3. Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
4. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.

144
Hyödyllisiä tietoja
5.Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
6. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se.
7. Älä ikinä upota latausjohtoa veteen.
8. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
9. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen. 10.
Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta.
11 . Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.
12. Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa.
13. Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
14. Älä yritä pakottaa liitintä, jos se on lukittu
autoon.Ohjausyksikön merkintä – Merkkivalojen
tila
Merkkivalon tila
Pois käytöstä

Päälle

Vilkkuu

POWER CHARGE FAULT SymboliKuvaus

Ei yhdistetty virtalähteeseen tai virtaa ei ole
saatavilla infrastruktuurista.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö suorittaa tällä hetkellä itsetestiä.


(vihreä)


Yhdistetty vain infrastruktuuriin tai sähköauton
(EV) infrastruktuuriin, mutta lataus ei ole
käynnissä.


(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto on ladattavana tai ohjelmoitava
lämmitystoimintosekvenssi on käynnissä.

145
Hyödyllisiä tietoja
7POWERCHARGE FAULT SymboliKuvaus

(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto odottaa latausta tai sähköauton lataus
on valmis.


(punainen)


Ohjausyksikön toimintahäiriö. Latausta ei sallita.
Jos virheen osoitin tulee näkyviin manuaalisen
uudelleenkäynnistyksen jälkeen, PEUGEOT-
jälleenmyyjän on tarkistettava ohjainyksikkö ennen
seuraavaa latausta.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö on diagnostiikkatilassa.
Manuaalinen nollaustoimenpide
Ohjainyksikkö voidaan nollata irrottamalla latausliitin ja seinäss\
ä oleva pistoke samanaikaisesti.
Kiinnitä sen jälkeen seinään kiinnitettävä pistoke. Ka\
tso lisätietoja käyttöoppaasta.

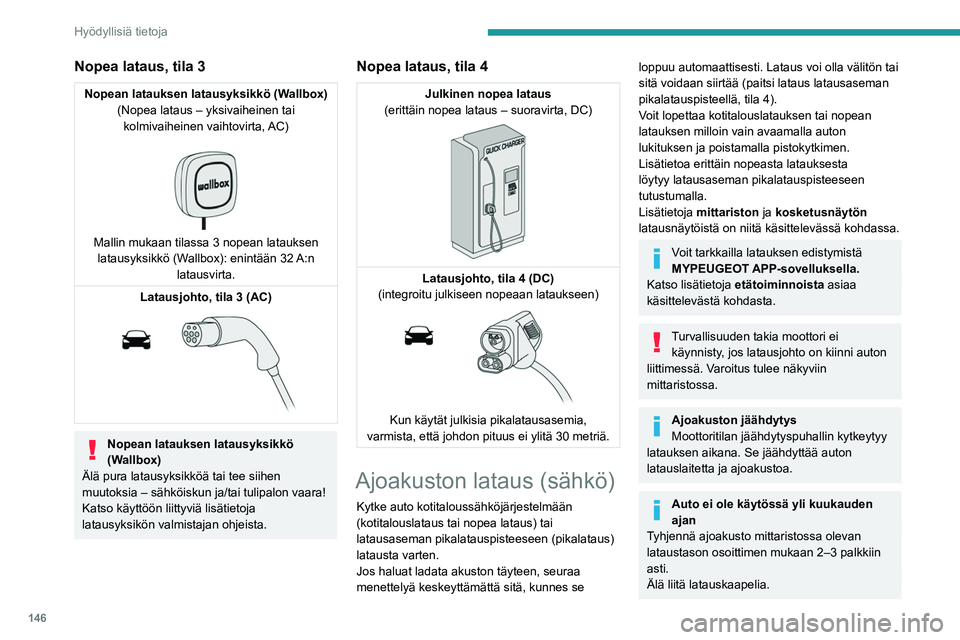

146
Hyödyllisiä tietoja
Nopea lataus, tila 3
Nopean latauksen latausyksikkö (Wallbox)(Nopea lataus – yksivaiheinen tai kolmivaiheinen vaihtovirta, AC)


Mallin mukaan tilassa 3 nopean latauksen latausyksikkö (Wallbox): enintään 32 A:n latausvirta.
Latausjohto, tila 3 (AC)


Nopean latauksen latausyksikkö
(Wallbox)
Älä pura latausyksikköä tai tee siihen
muutoksia – sähköiskun ja/tai tulipalon vaara!
Katso käyttöön liittyviä lisätietoja
latausyksikön valmistajan ohjeista.
Nopea lataus, tila 4
Julkinen nopea lataus
(erittäin nopea lataus – suoravirta, DC)


Latausjohto, tila 4 (DC)
(integroitu julkiseen nopeaan lataukseen)


Kun käytät julkisia pikalatausasemia,
varmista, että johdon pituus ei ylitä 30 metriä.
Ajoakuston lataus (sähkö)
Kytke auto kotitaloussähköjärjestelmään
(kotitalouslataus tai nopea lataus) tai
latausaseman pikalatauspisteeseen (pikalataus)
latausta varten.
Jos haluat ladata akuston täyteen, seuraa
menettelyä keskeyttämättä sitä, kunnes se
loppuu automaattisesti. Lataus voi olla välitön tai
sitä voidaan siirtää (paitsi lataus latausaseman
pikalatauspisteellä, tila 4).
Voit lopettaa kotitalouslatauksen tai nopean
latauksen milloin vain avaamalla auton
lukituksen ja poistamalla pistokytkimen.
Lisätietoa erittäin nopeasta latauksesta
löytyy latausaseman pikalatauspisteeseen
tutustumalla.
Lisätietoja mittariston ja kosketusnäytön
latausnäytöistä on niitä käsittelevässä kohdassa.
Voit tarkkailla latauksen edistymistä
MYPEUGEOT APP-sovelluksella.
Katso lisätietoja etätoiminnoista asiaa
käsittelevästä kohdasta.
Turvallisuuden takia moottori ei käynnisty, jos latausjohto on kiinni auton
liittimessä. Varoitus tulee näkyviin
mittaristossa.
Ajoakuston jäähdytys
Moottoritilan jäähdytyspuhallin kytkeytyy
latauksen aikana. Se jäähdyttää auton
latauslaitetta ja ajoakustoa.
Auto ei ole käytössä yli kuukauden
ajan
Tyhjennä ajoakusto mittaristossa olevan
lataustason osoittimen mukaan 2–3 palkkiin
asti.
Älä liitä latauskaapelia.
Pysäköi auto aina paikkaan, jonka lämpötila
on välillä -10–30 °C (pysäköinti äärimmäisissä
lämpötiloissa voi vaurioittaa ajoakustoa).
Irrota kaapeli lisävarusteakun (+)-navasta
moottoritilassa.
Liitä 12 V:n akkulaturi lisävarusteakun
(+)- ja (-)-napoihin noin joka kolmas
kuukausi lisävarusteakun lataamiseksi ja
käyttöjännitteen ylläpitämiseksi.
Varotoimenpiteet
Sähköautot kehitettiin kansainvälinen
ionisoimattoman säteilyn komission eli ICNIRPin
(International Commission on Non-Ionizing
Radiation Protection) 1998 määrittämien
ohjearvojen mukaan.
Tahdistimien tai vastaavien laitteiden
käyttäjät
Sähköautot on kehitetty kansainvälinen
ionisoimattoman säteilyn komission eli
ICNIRPin (International Commission on
Non-Ionizing Radiation Protection) 1998
määrittämien ohjearvojen mukaan.
Jos olet epävarma
Kotitalouslataus tai nopea lataus : älä
jää latauksen ollessa käynnissä auton sisälle
tai auton, latausjohdon tai latausyksikön
lähelle edes lyhyeksi aikaa.
Erittäin nopea lataus : älä käytä järjestelmää
itse ja pysy poissa latausasemien

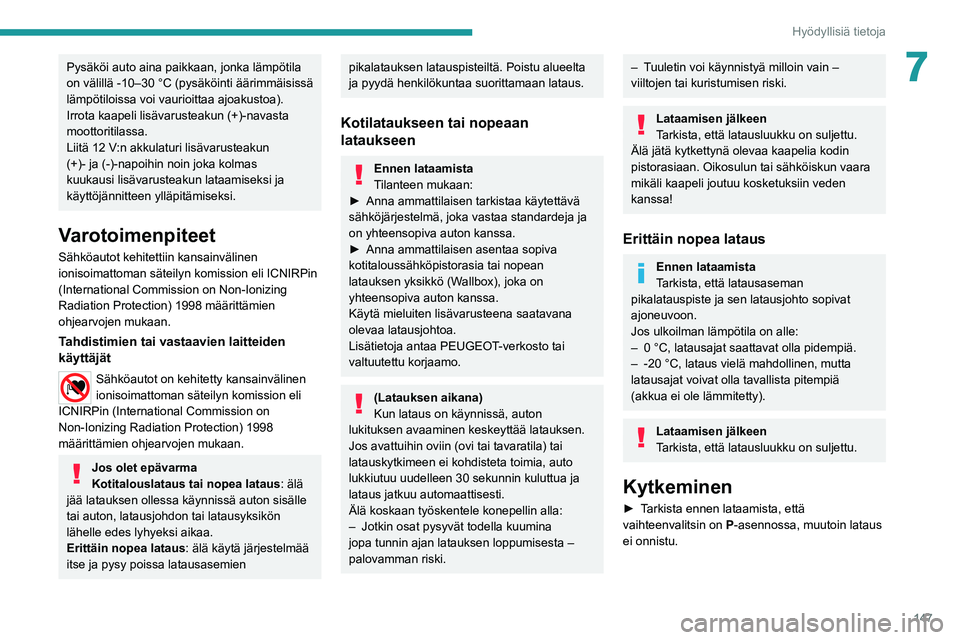

147
Hyödyllisiä tietoja
7Pysäköi auto aina paikkaan, jonka lämpötila
on välillä -10–30 °C (pysäköinti äärimmäisissä
lämpötiloissa voi vaurioittaa ajoakustoa).
Irrota kaapeli lisävarusteakun (+)-navasta
moottoritilassa.
Liitä 12 V:n akkulaturi lisävarusteakun
(+)- ja (-)-napoihin noin joka kolmas
kuukausi lisävarusteakun lataamiseksi ja
käyttöjännitteen ylläpitämiseksi.
Varotoimenpiteet
Sähköautot kehitettiin kansainvälinen
ionisoimattoman säteilyn komission eli ICNIRPin
(International Commission on Non-Ionizing
Radiation Protection) 1998 määrittämien
ohjearvojen mukaan.
Tahdistimien tai vastaavien laitteiden
käyttäjät
Sähköautot on kehitetty kansainvälinen
ionisoimattoman säteilyn komission eli
ICNIRPin (International Commission on
Non-Ionizing Radiation Protection) 1998
määrittämien ohjearvojen mukaan.
Jos olet epävarma
Kotitalouslataus tai nopea lataus : älä
jää latauksen ollessa käynnissä auton sisälle
tai auton, latausjohdon tai latausyksikön
lähelle edes lyhyeksi aikaa.
Erittäin nopea lataus : älä käytä järjestelmää
itse ja pysy poissa latausasemien
pikalatauksen latauspisteiltä. Poistu alueelta
ja pyydä henkilökuntaa suorittamaan lataus.
Kotilataukseen tai nopeaan
lataukseen
Ennen lataamista
Tilanteen mukaan:
►  Anna
  ammattilaisen   tarkistaa   käytettävä  
sähköjärjestelmä, joka vastaa standardeja ja
on yhteensopiva auton kanssa.
► 

Anna   ammattilaisen   asentaa   sopiva  
kotitaloussähköpistorasia tai nopean
latauksen yksikkö (W

allbox), joka on
yhteensopiva auton kanssa.
Käytä mieluiten lisävarusteena saatavana
olevaa latausjohtoa.
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
(Latauksen aikana)
Kun lataus on käynnissä, auton
lukituksen avaaminen keskeyttää latauksen.
Jos avattuihin oviin (ovi tai tavaratila) tai
latauskytkimeen ei kohdisteta toimia, auto
lukkiutuu uudelleen 30 sekunnin kuluttua ja
lataus jatkuu automaattisesti.
Älä koskaan työskentele konepellin alla:
–

Jotkin osat pysyvät todella kuumina
jopa tunnin ajan latauksen loppumisesta –
palovamman riski.
– Tuuletin voi käynnistyä milloin vain –
viiltojen tai kuristumisen riski.
Lataamisen jälkeen
Tarkista, että latausluukku on suljettu.
Älä jätä kytkettynä olevaa kaapelia kodin
pistorasiaan. Oikosulun tai sähköiskun vaara
mikäli kaapeli joutuu kosketuksiin veden
kanssa!
Erittäin nopea lataus
Ennen lataamista
Tarkista, että latausaseman
pikalatauspiste ja sen latausjohto sopivat
ajoneuvoon.
Jos ulkoilman lämpötila on alle:
–

0 °C, latausajat saattavat olla pidempiä.
–


-20 °C, lataus vielä mahdollinen, mutta
latausajat voivat olla tavallista pitempiä
(akkua ei ole lämmitetty).
Lataamisen jälkeen
Tarkista, että latausluukku on suljettu.
Kytkeminen
►  Tarkista ennen lataamista, että
vaihteenvalitsin on P -asennossa, muutoin lataus
ei onnistu.

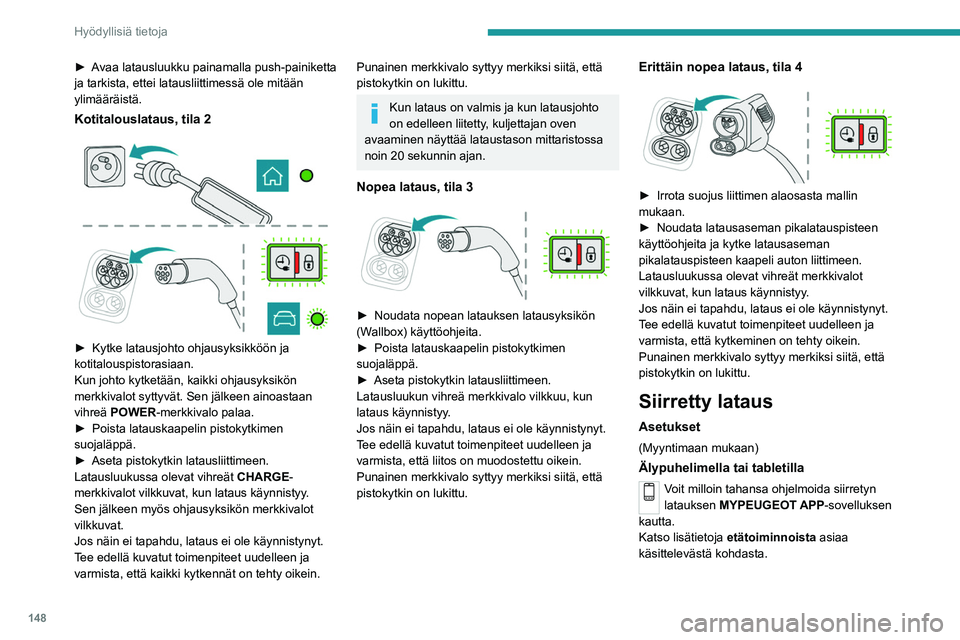

148
Hyödyllisiä tietoja
►  Avaa latausluukku painamalla push-painiketta ja tarkista, ettei latausliittimessä ole mitään
ylimääräistä.
Kotitalouslataus, tila 2



►  Kytke latausjohto ohjausyksikköön ja kotitalouspistorasiaan.
Kun johto kytketään, kaikki ohjausyksikön
merkkivalot syttyvät. Sen jälkeen ainoastaan
vihreä POWER-merkkivalo palaa.
►  Poista
  latauskaapelin   pistokytkimen  
suojaläppä.
► 

Aseta   pistokytkin   latausliittimeen.
Latausluukussa olevat vihreät

CHARGE
-
merkkivalot vilkkuvat, kun lataus käynnistyy.
Sen jälkeen myös ohjausyksikön merkkivalot
vilkkuvat.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kaikki kytkennät on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Kun lataus on valmis ja kun latausjohto
on edelleen liitetty, kuljettajan oven
avaaminen näyttää lataustason mittaristossa
noin 20 sekunnin ajan.
Nopea lataus, tila 3

►  Noudata nopean latauksen latausyksikön (W allbox) käyttöohjeita.
►  Poista
  latauskaapelin   pistokytkimen  
suojaläppä.
► 

Aseta   pistokytkin   latausliittimeen.
Latausluukun vihreä merkkivalo vilkkuu, kun
lataus käynnistyy.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että liitos on muodostettu oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Erittäin nopea lataus, tila 4

►  Irrota suojus liittimen alaosasta mallin mukaan.
► 
Noudata   latausaseman   pikalatauspisteen  
käyttöohjeita ja kytke latausaseman
pikalatauspisteen kaapeli auton liittimeen.
Latausluukussa olevat vihreät

merkkivalot
vilkkuvat, kun lataus käynnistyy.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kytkeminen on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Siirretty lataus
Asetukset
(Myyntimaan mukaan)
Älypuhelimella tai tabletilla
Voit milloin tahansa ohjelmoida siirretyn
latauksen MYPEUGEOT APP-sovelluksen
kautta.
Katso lisätietoja etätoiminnoista asiaa
käsittelevästä kohdasta.

149
Hyödyllisiä tietoja

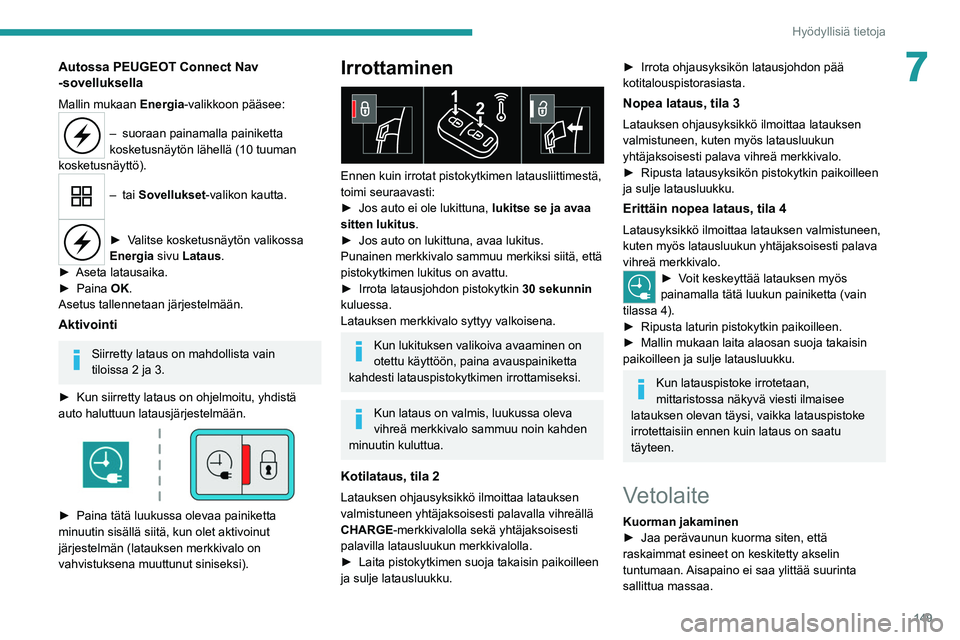

7Autossa PEUGEOT Connect Nav
-sovelluksella
Mallin mukaan Energia-valikkoon pääsee:
– suoraan painamalla painiketta
kosketusnäytön lähellä (10 tuuman
kosketusnäyttö).
– tai Sovellukset -valikon kautta.
►  Valitse kosketusnäytön valikossa Energia
sivu Lataus.
►  Aseta
  latausaika.
►  Paina
  OK.
Asetus tallennetaan järjestelmään.
Aktivointi
Siirretty lataus on mahdollista vain
tiloissa 2 ja 3.
►  Kun
  siirretty   lataus   on   ohjelmoitu,   yhdistä  
auto haluttuun latausjärjestelmään.

►  Paina tätä luukussa olevaa painiketta minuutin sisällä siitä, kun olet aktivoinut
järjestelmän (latauksen merkkivalo on
vahvistuksena muuttunut siniseksi).
Irrottaminen

Ennen kuin irrotat pistokytkimen latausliittimestä,
toimi seuraavasti:
►  Jos  auto   ei   ole   lukittuna,  
lukitse se ja avaa
sitten lukitus .
► 

Jos   auto   on   lukittuna,   avaa   lukitus.
Punainen merkkivalo sammuu merkiksi siitä, että
pistokytkimen lukitus on avattu.
►  Irrota
  latausjohdon   pistokytkin  
30 sekunnin

kuluessa.
Latauksen merkkivalo syttyy valkoisena.
Kun lukituksen valikoiva avaaminen on
otettu käyttöön, paina avauspainiketta
kahdesti latauspistokytkimen irrottamiseksi.
Kun lataus on valmis, luukussa oleva
vihreä merkkivalo sammuu noin kahden
minuutin kuluttua.
Kotilataus, tila 2
Latauksen ohjausyksikkö ilmoittaa latauksen
valmistuneen yhtäjaksoisesti palavalla vihreällä
CHARGE-merkkivalolla sekä yhtäjaksoisesti
palavilla latausluukun merkkivalolla.
►  Laita
  pistokytkimen   suoja   takaisin   paikoilleen  
ja sulje latausluukku.
►  Irrota ohjausyksikön latausjohdon pää kotitalouspistorasiasta.
Nopea lataus, tila 3
Latauksen ohjausyksikkö ilmoittaa latauksen
valmistuneen, kuten myös latausluukun
yhtäjaksoisesti palava vihreä merkkivalo.
►  Ripusta  latausyksikön   pistokytkin   paikoilleen  
ja sulje latausluukku.
Erittäin nopea lataus, tila 4
Latausyksikkö ilmoittaa latauksen valmistuneen,
kuten myös latausluukun yhtäjaksoisesti palava
vihreä merkkivalo.
►  Voit keskeyttää latauksen myös painamalla tätä luukun painiketta (vain
tilassa 4).
► 
Ripusta   laturin   pistokytkin   paikoilleen.
►  Mallin
  mukaan   laita   alaosan   suoja   takaisin  
paikoilleen ja sulje latausluukku.
Kun latauspistoke irrotetaan,
mittaristossa näkyvä viesti ilmaisee
latauksen olevan täysi, vaikka latauspistoke
irrotettaisiin ennen kuin lataus on saatu
täyteen.
Vetolaite
Kuorman jakaminen
►  Jaa   perävaunun   kuorma   siten,   että  
raskaimmat esineet on keskitetty akselin
tuntumaan.

Aisapaino ei saa ylittää suurinta
sallittua massaa.

150
Hyödyllisiä tietoja

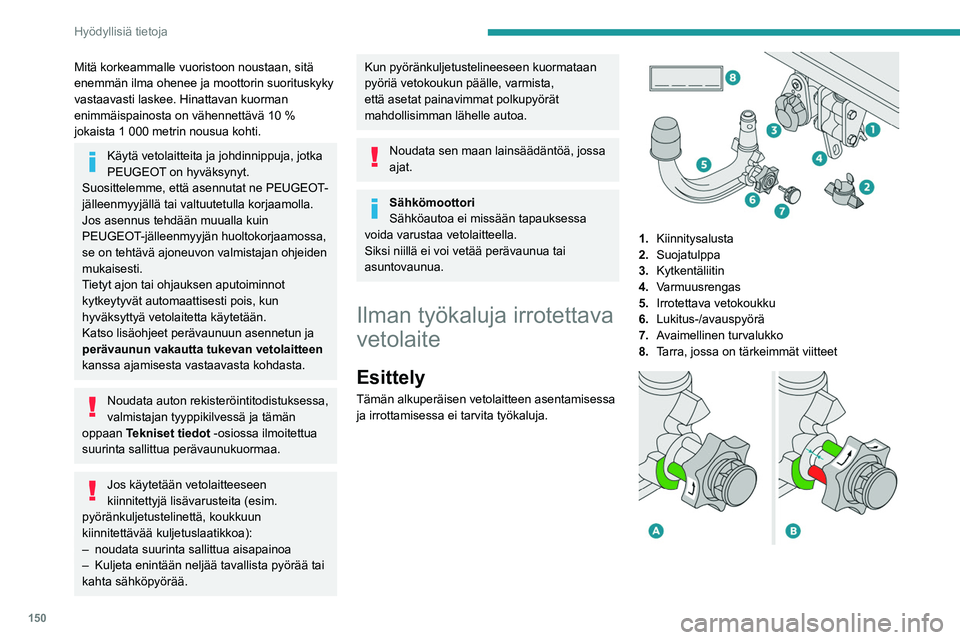

Mitä korkeammalle vuoristoon noustaan, sitä
enemmän ilma ohenee ja moottorin suorituskyky
vastaavasti laskee. Hinattavan kuorman
enimmäispainosta on vähennettävä 10 %
jokaista 1 000 metrin nousua kohti.
Käytä vetolaitteita ja johdinnippuja, jotka
PEUGEOT on hyväksynyt.
Suosittelemme, että asennutat ne PEUGEOT-
jälleenmyyjällä tai valtuutetulla korjaamolla.
Jos asennus tehdään muualla kuin
PEUGEOT-jälleenmyyjän huoltokorjaamossa,
se on tehtävä ajoneuvon valmistajan ohjeiden
mukaisesti.
Tietyt ajon tai ohjauksen aputoiminnot
kytkeytyvät automaattisesti pois, kun
hyväksyttyä vetolaitetta käytetään.
Katso lisäohjeet perävaunuun asennetun ja
perävaunun vakautta tukevan vetolaitteen
kanssa ajamisesta vastaavasta kohdasta.
Noudata auton rekisteröintitodistuksessa,
valmistajan tyyppikilvessä ja tämän
oppaan Tekniset tiedot -osiossa ilmoitettua
suurinta sallittua perävaunukuormaa.
Jos käytetään vetolaitteeseen
kiinnitettyjä lisävarusteita (esim.
pyöränkuljetustelinettä, koukkuun
kiinnitettävää kuljetuslaatikkoa):
–

noudata suurinta sallittua aisapainoa
–


Kuljeta enintään neljää tavallista pyörää tai
kahta sähköpyörää.
Kun pyöränkuljetustelineeseen kuormataan
pyöriä vetokoukun päälle, varmista,
että asetat painavimmat polkupyörät
mahdollisimman lähelle autoa.
Noudata sen maan lainsäädäntöä, jossa
ajat.
Sähkömoottori
Sähköautoa ei missään tapauksessa
voida varustaa vetolaitteella.
Siksi niillä ei voi vetää perävaunua tai
asuntovaunua.
Ilman työkaluja irrotettava
vetolaite
Esittely
Tämän alkuperäisen vetolaitteen asentamisessa
ja irrottamisessa ei tarvita työkaluja.


1. Kiinnitysalusta
2. Suojatulppa
3. Kytkentäliitin
4. Varmuusrengas
5. Irrotettava vetokoukku
6. Lukitus-/avauspyörä
7. Avaimellinen turvalukko
8. Tarra, jossa on tärkeimmät viitteet


A. Lukossa-asento (vihreät merkit ovat
toisiaan vasten); säätöpyörä koskettaa
vetolaitteeseen (ilman väliä).
B. Auki-asento (punainen merkki vasten vihreää merkkiä); säätöpyörä ei enää
kosketa vetolaitteeseen (väli noin 5 mm).
Kiinnitä mukana oleva merkki selkeästi
näkyvään paikkaan lähelle
kiinnitysalustaa tai tavaratilaa.
Perävaunut, joissa on LED-valot, eivät
ole yhteensopivia tämän laitteen
sähköliitäntöjen kanssa.
Katso lisäohjeet turvallisuuden
varmistamisesta vetolaitetta
käytettäessä asiaa käsittelevästä kohdasta.
Ennen jokaista käyttökertaa
Varmista vetolaitteen oikea asennus
tarkastamalla, että:
– Rattaan vihreä merkki on vetokoukussa
olevan vihreän merkin kohdalla
– Ratas on kosketuksessa vetolaitteeseen
(asento A)
– Varmuuslukko on lukittu ja avain poistettu
lukosta; ratasta ei voi silloin käyttää
– Vetolaite ei saa päästä liikkumaan
kiinnitysalustalla; varmista yrittämällä ravistaa
sitä käsin.
