2021 JEEP CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

191(Jatkuu)
Tunkin käyttöohjeet
1. Irrota vararengas, tunkki, pyöräkiilat jarengasavain.
2. Mikäli autossa on alumiinivanteet, joissa keskushattu suojaa pultteja, väännä
keskushattu varovasti irti rengasavai-
mella ennen auton nostamista.
3. Ennen auton nostamista löysää, mutta älä irrota, rengasavaimella pultit
pyörästä, jonka rengas on tyhjä. Kierrä
pultteja vastapäivään yksi kierros pyörän
ollessa vielä maassa. 4. Aseta tunkki nostettavan alueen alle,
joka on lähimpänä tyhjää rengasta. Kiin-
nitä tunkin kenkä tiukasti korin
alareunan nostoalueeseen kääntämällä
tunkin ruuvia myötäpäivään ja keskitä
tunkin kenkä helmassa olevaan aukkoon.
Tunkin nostokohdat
Tunkin kytkentäkohta edessä
VAROITUS!
Noudata huolellisesti näitä renkaanvaihtoa
koskevia varoituksia, jotta vältyt vammoilta
ja ajoneuvon vaurioilta:
Pysäköi ajoneuvo nostamista varten
tasaiselle maalle mahdollisimman kauas
tien reunasta.
Kytke hätävilkut.
Varmista kiilalla nostettavan renkaan
vastapäisen kulman rengas.
Kytke seisontajarru ja aseta automaatti-
vaihteisto P-asentoon, manuaalinen
vaihteisto peruutusvaihteelle.
Älä koskaan käynnistä tai käytä moot-
toria, kun ajoneuvo on tunkin päällä.
Älä anna kenenkään olla tunkilla noste-
tussa ajoneuvossa.
Älä ole tunkilla nostetun ajoneuvon alla.
Jos sinun on päästävä nostetun
ajoneuvon alle, vie ajoneuvo huoltoon,
jossa se voidaan nostaa nostolaitteella.
Käytä tunkkia vain sille merkityissä
kohdissa ja ainoastaan renkaan vaihta-
miseen.
Jos ajoneuvo on nostettava tiellä tai tien
vieressä, varo ohi kulkevaa liikennettä.
Säilytä tyhjät ja täytetyt vararenkaat
venttiilinvarsi maahan päin.
HUOMIO!
Älä yritä nostaa ajoneuvoa muista kuin
ajoneuvon nostamisohjeissa kuvatuista
kohdista.
VAROITUS! (Jatkuu)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 191

TOIMINTA HÄTÄTILANTEESSA
192
Tunkin paikka etuosassa
Tunkin kytkentäkohta takana Tunkin paikka takaosassa
5. Nosta autoa vain sen verran, että voit irrottaa tyhjentyneen renkaan.
6. Irrota pyörän pultit ja rengas.
7. Irrota kohdistustappi tunkista ja kierrä se pyörännapaan. Tämä auttaa vararenkaan
asennuksessa.
8. Asenna vararengas. Vararenkaan asentaminen
HUOMAUTUS:
Älä yritä asentaa keskushattua tai
pölykapselia tilaa säästävään vararen-
kaaseen.
Käyttöoppaan luvun Huolto kohdassa
Renkaat on tietoja vararenkaasta, sen
käytöstä ja toiminnasta.
9. Asenna pyörien pultit kierrepää pyörää kohti. Kiristä pyöränpultit kevyesti.
VAROITUS!
Jos ajoneuvoa nostetaan tarpeettoman
korkealle, sen vakaus heikkenee. Se voi
luiskahtaa tunkin päältä ja vahingoittaa
lähellä olevia. Nosta ajoneuvoa vain sen
verran, että voit irrottaa renkaan.
HUOMIO!
Asenna vararengas siten, että venttiilivarsi
osoittaa ulospäin. Vararenkaan väärä
asennus voi vaurioittaa ajoneuvoa.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 192

193
10. Laske ajoneuvo maahan kääntämällätunkin kahvaa vastapäivään.
11. Kiristä pyöränpultit lopulliseen tiukkuu- teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes
jokainen pultti on kiristetty kahdesti. Jos
et ole varma oikeasta kireydestä, tarkis-
tuta mutterit momenttiavaimella jälleen-
myyjän luona tai huoltoasemalla. HUOMAUTUS:
Katso pulttien oikea kiristysmomentti luvun
Tekniset tiedot kohdasta Pyörien ja
renkaiden kiristystiedot.
Koottu tunkki
12. Pakkaa huolellisesti tunkki, työkalut, kiilat ja tyhjä rengas. Varastoitu rengas, tunkki ja kiila
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä mutterit lopulliseen
tiukkuuteen vasta, kun ajoneuvo on
laskettu maahan. Tämän varoituksen
noudattamatta jättäminen voi johtaa
vakaviin vammoihin.
VAROITUS!
Löysästi kiinnitetty rengas tai tunkki
saattaa onnettomuuden tai äkkijarrutuksen
yhteydessä sinkoutua eteenpäin ja
vaarantaa ajoneuvossa olijoiden
turvallisuuden. Kiinnitä aina tunkin osat ja
vararengas niille tarkoitetuille paikoille.
Korjauta tai vaihda tyhjentynyt rengas
mahdollisimman nopeasti.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 193

TOIMINTA HÄTÄTILANTEESSA
194
Renkaiden asennus
1. Aseta rengas akseliin.
2. Asenna jäljellä olevat pyöränpultit siten,että pyöränpultin kierrepää on pyörää
kohti. Kiristä pyöränpultit kevyesti.
3. Laske ajoneuvo maahan kääntämällä tunkin kahvaa vastapäivään. 4. Kiristä pyöränpultit lopulliseen tiukkuu-
teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes
jokainen pultti on kiristetty kahdesti. Jos
et ole varma oikeasta kireydestä, tarkis-
tuta pultit momenttiavaimella jälleen-
myyjän luona tai huoltoasemalla.
Katso pulttien oikea kiristysmomentti lu-
vun Tekniset tiedot kohdasta Pyörien ja
renkaiden kiristystiedot.

5. Laske tunkkia kunnes se vapautuu. Poista pyörien kiilat. Kiinnitä rengasavain takaisin
tunkkiin ja aseta se vararengaspaikkaan.
Varmista kiinnitys annetuilla välineillä.
Vapauta seisontajarru ennen kuin ajat
ajoneuvoa.

6. Tarkista pyöränmutterien kiristysmo- mentti 40 kilometrin (25 mailin) jälkeen
momenttiavaimella. Näin varmistat, että
kaikki mutterit ovat tiukasti kiinni pyörää
vasten.
Vaatimustenmukaisuusvakuutus
1. Allekirjoittanut valmistajan edustajaTony Fabiano ilmoittaa, että alla kuvatut
koneet ja laitteet täyttävät kaikki
seuraavat vaatimukset:
Koneiden ja laitteiden EY-direktiivi
2006/42/EY
2. Koneiden ja laitteiden kuvaus.
a) Yleisnimi: ajoneuvon tunkki
b) Toiminto: ajoneuvon nostaminen
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä mutterit lopulliseen
tiukkuuteen vasta, kun ajoneuvo on
laskettu maahan. Tämän varoituksen
noudattamatta jättäminen voi johtaa
vakaviin vammoihin.
d)
Ajoneuvo malli c)
Mallikoo di f)
Työkuor ma e) Tunkin
tyyppi
Jeep®
Compass MK Enintään
1200 kg FGMF1
Jeep
Cherokee KL Enintään
1000 kg FGLF1
Jeep
Wrangler JL Enintään
1000 kg FGLF2
Jeep
Grand
Cherokee WK Enintään
1700 kg FGLF3
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 194

195

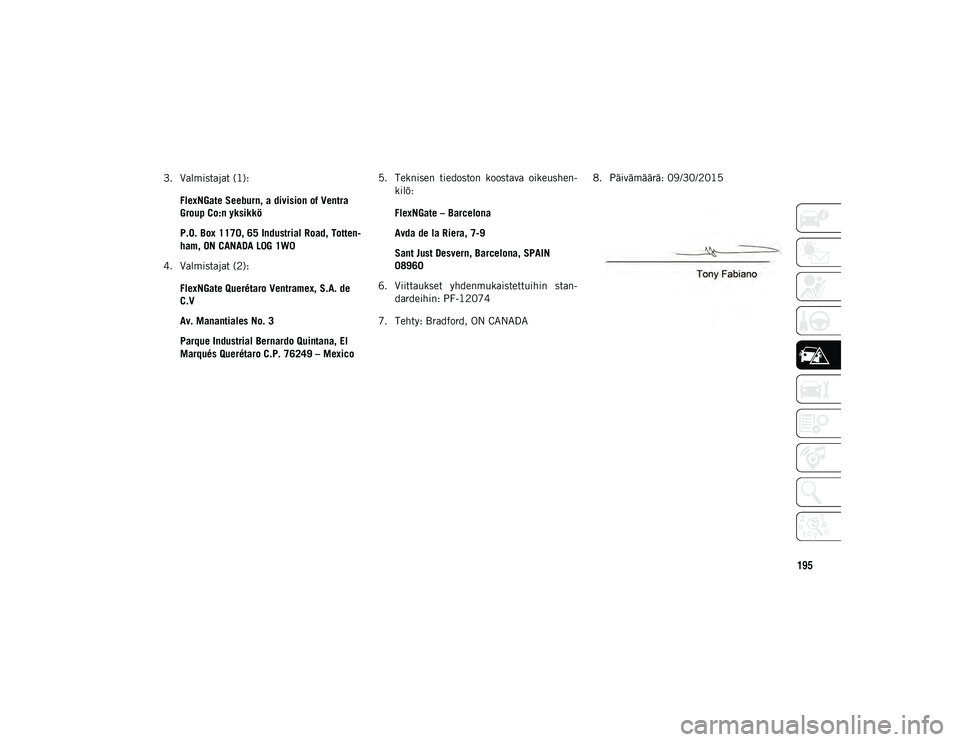

3. Valmistajat (1):FlexNGate Seeburn, a division of Ventra
Group Co:n yksikkö
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Valmistajat (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico 5. Teknisen tiedoston koostava oikeushen-
kilö:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Viittaukset yhdenmukaistettuihin stan- dardeihin: PF-12074
7. Tehty: Bradford, ON CANADA 8. Päivämäärä: 09/30/2015
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 195

TOIMINTA HÄTÄTILANTEESSA
196
Saksan käännös
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 196

197
Tunkin käytön varotoimet
Käyttö- ja huoltokäsikirjaa täydennetään
tällä liitteellä, joka sisältää ohjeita myös
tunkin oikeaan käyttöön.HuoltoVarmista, että matoruuviin ei keräänny
likaa.
Voitele matoruuvi hyvin.
Älä tee muutoksia tunkkiin.
Tunkkia ei saa käyttää:
alle –40 °C:n (–40 °F:n) lämpötiloissa
hiekkaisella tai mutaisella maalla
epätasaisella maalla
jyrkässä mäessä
ääriolosuhteissa: ukkosmyrskyissä, pyörre-
myrskyissä, lumimyrskyissä jne.
HUOMAUTUS:
Tunkkia ei tarvitse säätää.
Tunkkia ei voi korjata. Jos siihen tulee
vika, se on korvattava toisella alkuperäi-
sellä tunkilla.
Tunkkiin ei saa kiinnittää muita työkaluja
kuin sen kammen.
VAROITUS!
Kun käytät kampea, varmista, että se
pyörii vapaasti eivätkä kätesi hankaa
maata vasten.
Tunkin liikkuvat osat, kuten matoruuvi ja
liitokset, voivat aiheuttaa vammoja. Vältä
niiden koskettamista. Puhdista tunkki
huolellisesti, jos se likaantuu rasvasta.
HUOMIO!
Tunkki on tarkoitettu vain renkaan
vaihtamiseen, jos rengas on puhjennut tai
vaurioitunut ajoneuvossa, johon se on alun
perin asennettu, tai saman mallin muissa
ajoneuvoissa. Tunkin muu käyttö
esimerkiksi toisten ajoneuvomallien tai
muiden esineiden nostamiseen on
ehdottomasti kielletty. Älä koskaan käytä
tunkkia huolto- tai korjaustöiden
tekemiseen ajoneuvon alla tai kesä- ja
talvirenkaiden vaihtamiseen. Älä koskaan
mene nostetun ajoneuvon alle. Jos
ajoneuvon alla on tehtävä korjaustöitä, ota
yhteyttä valtuutettuun jälleenmyyjään.
Tunkin virheellinen sijoittaminen voi
aiheuttaa ajoneuvon putoamisen. Käytä
tunkkia vain osoitetuissa paikoissa. Älä
käytä tunkkia tarrassa mainittuja kuormia
suurempien kuormien nostamiseen. Älä
koskaan käynnistä tunkilla nostetun
ajoneuvon moottoria. Jos ajoneuvoa
nostetaan enemmän kuin on tarpeen, siitä
voi tulla epävakaa ja se voi pudota rajusti.
Nosta ajoneuvoa vain sen verran kuin
renkaan vaihtaminen vaatii.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 197

TOIMINTA HÄTÄTILANTEESSA
198
RENKAANPAIKKAUSSARJA
– LISÄVARUSTE
Renkaan kulutuspinnassa olevat pienet enin-
tään 6 mm:n (1/4 tuumaa) reiät voidaan
paikata renkaanpaikkaussarjalla. Ylimää-
räisiä esineitä (esimerkiksi ruuveja ja
nauloja) ei saa irrottaa renkaasta. Renkaan-
paikkaussarjaa voi käyttää ulkolämpötilan
ollessa enintään -20 °C (-4 °F).
Tätä paikkaussarjaa käyttämällä saadaan
aikaan väliaikainen paikkaus, joka mahdol-
listaa enintään 160 kilometrin (100 mailin )
matkan ajamisen nopeuden ollessa enintään
80 km/h (55 mph).
Renkaanpaikkaussarjan säilytys
Renkaanpaikkaussarjaa säilytetään tavara-
tilan pohjan alla takaistuimen takana.
1. Avaa takaluukku.
2. Nosta suojakansi tavaratilan pohjankahvasta.

Renkaanpaikkaussarjan osat ja käyttö

HUOMAUTUS:
Renkaanpaikkaussarja voi vaihdella verhoilu-
tason mukaan.
Renkaanpaikkaussarjan osat Renkaanpaikkaussarjan osat
Tilanvalintanupin ja letkujen käyttö
Renkaanpaikkaussarjassa on seuraavat
symbolit, joilla ilmaistaan ilma- tai tiivisteai-
netilan valinta.
1 – Tiivisteainepullo
2 – Tyhjennyspainike
3 – Painemittari
4 – Virtapainike
5 – Tilan valintanuppi
6 – Tiivisteaineletku (kirkas)
7 – Ilmapumpun letku (musta)

8 – Pistoke (renkaanpaikkaussarjan pohjalla)

1 – Virtapainike
2 – Tilanvalintanuppi
3 – Tiivisteaineletku (kirkas)
4 – Tiivisteainepullo
5 – Ilmapumpun letku (musta)
6 – Tiivisteainepullon vapautuspainike
7 – Virtaliitin
8 – Painemittari
9 – Tyhjennyspainike
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 198
