2021 JEEP CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

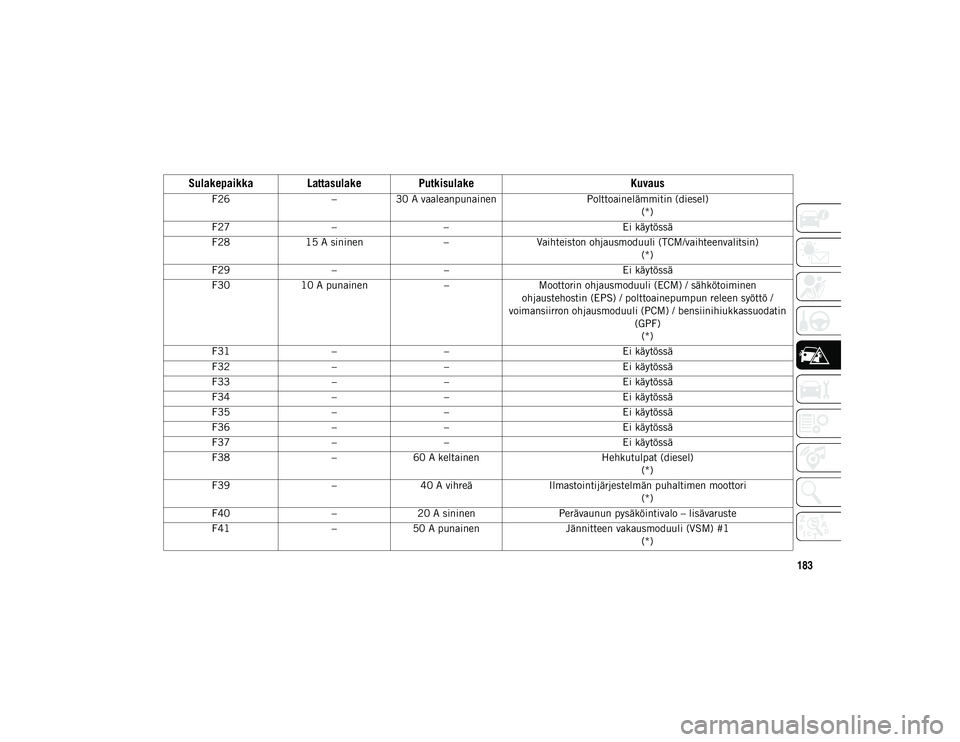

183
F26–30 A vaaleanpunainen Polttoainelämmitin (diesel)
(*)
F27 –– Ei käytössä
F28 15 A sininen –Vaihteiston ohjausmoduuli (TCM/vaihteenvalitsin)
(*)
F29 –– Ei käytössä
F30 10 A punainen –Moottorin ohjausmoduuli (ECM) / sähkötoiminen
ohjaustehostin (EPS) / polttoainepumpun releen syöttö /
voimansiirron ohjausmoduuli (PCM) / bensiinihiukkassuodatin (GPF)(*)
F31 –– Ei käytössä
F32 –– Ei käytössä
F33 –– Ei käytössä
F34 –– Ei käytössä
F35 –– Ei käytössä
F36 –– Ei käytössä
F37 –– Ei käytössä
F38 –60 A keltainen Hehkutulpat (diesel)
(*)
F39 –40 A vihreä Ilmastointijärjestelmän puhaltimen moottori
(*)
F40 –20 A sininen Perävaunun pysäköintivalo – lisävaruste
F41 –50 A punainen Jännitteen vakausmoduuli (VSM) #1
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 183

TOIMINTA HÄTÄTILANTEESSA
184
F42–30 A vaaleanpunainen Perävaunun hinausmoduuli – lisävaruste
(*)
F43 20 A keltainen –Polttoainepumpun moottori
(*)
F44 –30 A vaaleanpunainen Perävaunun pistorasia – lisävaruste
F45 –30 A vaaleanpunainen Matkustajan ovimoduuli (PDM) – lisävaruste
(*)
F46 –25 A läpinäkyvä Kattoluukun ohjausmoduuli – lisävaruste
F47 –– Ei käytössä
F48 –30 A vaaleanpunainen Kuljettajan ovimoduuli
(*)
F49 –30 A vaaleanpunainen Vaihtosuuntaaja (115 V / 220 V A/C)
(*)
F50 –30 A vaaleanpunainen Sähkötoiminen takaluukkumoduuli
F51 –– Ei käytössä
F52 –30 A vaaleanpunainen Tuulilasinpyyhkimet
F53 –30 A vaaleanpunainen Jarrujärjestelmämoduuli (BSM) – elektroninen ohjausyksikkö ja
venttiilit(*)
F54 –30 A vaaleanpunainen Rungon ohjausmoduuli (BCM) syöttö 3
(*)
F55 10 A punainen –Katvealueen tunnistimet / peruutuskamera, takaistuinten
lämmityskytkin(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 184

185
F5615 A sininen –Käynnistyslukkomoduuli (IGNM)/KIN/RF-napa / sähkötoimisen
ohjauspylvään lukko (ESCL), USB-kaksoisportti – RR-konsoli (*)
F57 20 A keltainen –Perävaunun vasemmanpuoleiset vilkut/jarruvalot – lisävaruste
F58 10 A punainen –Matkustajien luokittelumoduuli / VSM / TT-moduuli / ESCL
(*)
F59 –30 A vaaleanpunainen Voimansiirron ohjausmoduuli (DTCM) – lisävaruste
(*)
F60 20 A keltainen – Keskikonsolin virtaliitäntä
(*)
F61 20 A keltainen –Perävaunun oikeanpuoleiset vilkut/jarruvalot – lisävaruste
F62 20 A keltainen –Tuulilasin huurteenpoistin – lisävaruste
F63 20 A keltainen –Lämmitettävät/ilmastoidut etuistuimet – lisävaruste
F64 20 A keltainen –Lämmitettävät takaistuimet – lisävaruste
F65 10 A punainen –Auton lämpötila-anturi / kosteusanturi / kuljettajan
apujärjestelmän moduuli (DASM) / pysäköintitutka (PAM) (*)
F66 15 A sininen –HVAC (ECC) / mittaristo (IPC) / yhdyskäytävämoduuli
(*)
F67 –– Ei käytössä
F68 –– Ei käytössä
F69 10 A punainen –Jakovaihteiston kytkin (TSBM) / aktiivinen säleikön suljin
(AGS) – jos bensiinimoottori(*)
F70 5 A kellanruskea – Älykäs akkuanturi
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 185

TOIMINTA HÄTÄTILANTEESSA
186
F71–– Ei käytössä
F72 10 A punainen –Lämmitettävät peilit (bensiini) / hiukkasanturi (diesel)
F73 –20 A sininen NOx-anturit 1 ja 2 / perävaunun peruutus (NAFTA ja bensiini)
(*)
F74 –30 A vaaleanpunainen Takalasinlämmitin (EBL)
F75 20 A keltainen –Tupakansytytin – lisävaruste
F76 20 A keltainen –Takatasauspyörästömoduuli (RDM) – lisävaruste
(*)
F77 10 A punainen –Handsfree-moduuli, jarrupolkimen kytkin
(*)
F78 10 A punainen –Vianmääritysportti / digi-TV / TBM
(*)
F79 10 A punainen –Integroitu keskiryhmä (ICS) / sähkötoimisen seisontajarrun
(EPB) kytkin / CD-moduuli / ohjauksen hallintajärjestelmän moduuli (SCCM) / HVAC / mittaristo (IPC) (*)
F80 20 A keltainen – Radio
F81 ––Asiakkaan valittavissa oleva paikka F91-virtaliitännälle
(*)
F82 5 A kellanruskea –Kyberturvallisuuden yhdyskäytävämoduuli
(*)
F83 –20 A sininen
30 A vaaleanpunainen Moottorin ohjausmoduuli (bensiini)
SCU-moduuli (diesel) (*)
F84 –30 A vaaleanpunainen Sähkötoiminen seisontajarru (EPB) – vasen
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 186

187
F8515 A sininen – Lämmitettävä ohjauspyörä
F86 20 A keltainen – Äänitorvet
F87 –– Ei käytössä
F88 10 A punainen –Turvavyömuistutin (SBR) / älykamera
(*)
F89 10 A punainen –Automaattinen ajovalojen korkeudensäätö – (lisävaruste) –
Ajovalaisin
F90 –– Ei käytössä
F91 20 A keltainen –Virtaliitäntä takana – lisävaruste / asiakkaan valittavissa
(*)
F92 –– Ei käytössä
F93 –40 A vihreä Jarrujärjestelmämoduuli (BSM) – pumppumoottori
(*)
F94 –30 A vaaleanpunainen Sähkötoiminen seisontajarru (EPB) – oikea
(*)
F95 10 A punainen –Kattoluukkumoduuli / sadeanturimoduuli (LRSM) /
sähkökromaattinen peilimoduuli (ECMM) / USB-kaksoisportti (takana) / virtaliitäntäkonsolin valot / digi-TV
F96 10 A punainen –Matkustajien turvajärjestelmän ohjausyksikkö (ORC) /
(turvatyyny)(*)
F97 10 A punainen –Matkustajien turvajärjestelmän ohjausyksikkö (ORC) /
(turvatyyny)(*)
F98 25 A läpinäkyvä – Äänivahvistin/ANC
F99 –– Ei käytössä
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 187

TOIMINTA HÄTÄTILANTEESSA
188
* 30 A:n pienoissulake on korvattu 25 A:n katkaisimella.
Sisätilojen sulakkeet
Sisätilojen sulakkeiden sulaketaulu sijaitsee rungon ohjausmoduulissa (BCM) vasemmalla kojetaulun alla.F100
–– Ei käytössä
Katkaisimet
CB1 30 A * Sähkötoiminen istuin (kuljettaja)
CB2 30 A * Sähkötoiminen istuin (matk.)
CB3 25 A Sähkötoiminen ikkuna
SulakepaikkaLattasulake Kuvaus
F3210 A punainen Sisävalot
F36 10 A punainen Tunkeutumisyritysten havaitsin/hälytin – lisävaruste
F38 20 A keltainen Turvalukituksen avaus
(*)
F43 20 A keltainen Etupesimen pumppu
F48 25 A läpinäkyvä Takasumuvalo, vasen/oikea – lisävaruste
F49 7,5 A ruskeaRistiselän tuki
F50 7,5 A ruskeaLangaton latausalusta – lisävaruste
F51 7,5 A ruskeaKuljettajan ikkunan kytkin / sähkötoimiset peilit – lisävaruste
F53 7,5 A ruskeaUCI-portti (USB ja AUX)
F89 10 A punainen Ovien lukitus – kuljettajan oven lukituksen avaus
F91 7,5 A ruskeaVasen etusumuvalo (Low ja High Line)
F92 7,5 A ruskeaOikea etusumuvalo (High Line)
F93 10 A punainen Oikea lähivalo
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 188

189
NOSTAMINEN JA
RENKAIDEN VAIHTO Tunkin sijainti/vararenkaan säilytys
Tunkkia, pyöräkiiloja ja vararengasta säilyte-
tään tavaratilan pohjan alla takaistuimen
takana.
1. Avaa takaluukku.
2. Nosta tavaratilan pohjan kahvaa ja nostasitten tunkin ja työkalujen päällä oleva
suojakansi.
Tavaratilan pohjan kahva 3. Ota tavaratilan pohjan toisella puolella
oleva koukku esiin ja aseta se yläosan
ylitse pidikkeeseen ja tiivisteeseen. Näin
tavaratilan pohja pysyy ylhäällä sillä
aikaa, kun otat tunkin ja vararenkaan
esiin.
4. Irrota kiinnike, joka pitää tunkin ja vara- renkaan paikoillaan.
Tunkin ja vararenkaan kiinnike
5. Irrota kiilat.
VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän
kauaksi tiestä, jotta ohi kulkevat
ajoneuvot eivät vaaranna turvallisuuttasi,
kun käytät tunkkia tai vaihdat rengasta.
Tunkilla nostetun ajoneuvon alla
oleminen on vaarallista. Ajoneuvo
saattaa luiskahtaa tunkin päältä ja
pudota päällesi. Voit rusentua. Huolehdi
siitä, että mikään ruumiinosasi ei ole
tunkilla nostetun ajoneuvon alla. Jos
sinun on päästävä nostetun ajoneuvon
alle, vie ajoneuvo huoltoon, jossa se
voidaan nostaa nostolaitteella.
Älä koskaan käynnistä tai käytä moot-
toria, kun ajoneuvo on tunkin päällä.
Tunkki on suunniteltu ajoneuvon
nostoon ainoastaan renkaiden vaihta-
mista varten. Tunkkia ei saa käyttää
ajoneuvon nostoon huoltotoimenpiteitä
varten. Ajoneuvoa voi nostaa tunkilla
ainoastaan tasaisella ja kiinteällä
pinnalla. Vältä jäisiä ja liukkaita alueita.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 189

TOIMINTA HÄTÄTILANTEESSA
190

6. Irrota saksitunkki ja rengasavain vararen-kaasta yhtenä kokonaisuutena. Löysää
rengasavaimen kiinnitys kiertämällä tunkin
ruuvia vasempaan ja poista rengasavain
tunkista.

Tunkki ja työkalut
HUOMAUTUS:
Tunkin kampi kiinnittyy tunkin kylkeen
kahdesta kiinnityskohdasta. Kun tunkki on
osittain avattu, kahden kiinnityskohdan
välinen jännitys pitää tunkin kammen paikal-
laan.
7. Poista vararengas.
Noston valmistelu
1. Pysäköi ajoneuvo tasaiselle paikalle ja niin kauas maantiestä kuin mahdollista.
Vältä jäisiä ja liukkaita alueita.
2. Kytke hätävilkut.
3. Kytke seisontajarru.

4. Siirrä vaihteenvalitsin P-asentoon (auto- maattivaihteisto) tai R-asentoon (manuaali-
vaihteisto).
5. Aseta virtalukko OFF (Sammutus) -asen-
toon.
6. Aseta kiilat nostettavasta renkaasta katsottuna vastakkaisessa kulmassa
olevan renkaan etu- ja takapuolelle. Jos
esimerkiksi vaihdat oikean eturenkaan,
laita kiilat vasemman takarenkaan ympä-
rille.
Pyöräkiilat
HUOMAUTUS:
Matkustajien on poistuttava ajoneuvosta,
kun sitä nostetaan.
VAROITUS!

Löysästi kiinnitetty rengas tai tunkki saattaa
onnettomuuden tai äkkijarrutuksen yhteydessä
sinkoutua eteenpäin ja vaarantaa ajoneuvossa
olijoiden turvallisuuden. Kiinnitä aina tunkin
osat ja vararengas niille tarkoitetuille paikoille.
Korjauta tai vaihda tyhjentynyt rengas
mahdollisimman nopeasti.

VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kauaksi
tiestä, jotta ohi kulkevat ajoneuvot eivät
vaaranna turvallisuuttasi, kun käytät
tunkkia tai vaihdat rengasta.
