2021 FIAT TALENTO Instructieboek (in Dutch)

druk op schakelaar 4 fig. 267 om de
band op te pompen tot de
voorgeschreven spanning (zie paragraaf
"Bandenspanning” in het hoofdstuk
“Onderhoud en verzorging”);
stop na hooguit 15 minuten met
pompen;
OPMERKING Tijdens het legen van de
bus (ongeveer 30 seconden) geeft de
drukmeter 5 fig. 267 kortstondig een
spanning van max. 6 bar aan en daalt
dan weer.
herstel de spanning: ga verder met
oppompen van de band met de kit als
de spanning moet worden verhoogd;
druk op knop 6 fig. 267 als de spanning
moet worden verlaagd.
Als na 15 minuten nog geen
minimumspanning van 1,8 bar is
bereikt, kan de band niet worden
gerepareerd; rijd niet verder en neem
contact op met het Fiat Servicenetwerk.
Verwijder de kit als de band eenmaal
correct is opgepompt: schroef de
oppompslang van bus 1
fig. 267 langzaam om wegspatten van
product te voorkomen en plaats de bus
in een plastic zak zodat het product niet
weg kan lekken.
Bevestig het instructielabel op het
dashboard, waar de bestuurder het kan
zien;
plaats de kit weer in de
gereedschapstas en leg hem onder de
bestuurdersstoel;
als de eerste pomphandelingen zijn
verricht, blijft de band leeglopen en
moet eerst met het voertuig worden
gereden om het gat te stoppen.
Vertrek onmiddellijk en rijd met een
snelheid uiteenlopend van 20 tot
60 km/h om het product gelijkmatig
door de band te verdelen en stop na
3 km om de spanning te controleren;
als de spanning hoger is dan 1,3 bar,
maar lager dan voorgeschreven, moet
de spanning hersteld worden (zie het
etiket op het bestuurdersportier);
raadpleeg anders het Fiat
Servicenetwerk: u kunt de band niet
repareren.
BELANGRIJK
185)Er mogen geen voorwerpen op de
vloer aan de bestuurderszijde liggen: als er
hard moet worden geremd kunnen ze
onder de pedalen terechtkomen en het
gebruik daarvan verhinderen.
BELANGRIJK
33)Met de kit kunnen banden worden
gerepareerd waarvan het profiel A fig. 265
is beschadigd door vreemde objecten
kleiner dan 4 mm. Het kan niet alle soorten
lekke banden repareren, zoals insnijdingen
dieper dan 4 milimeter en die aan zijde B
fig. 265 van de band. Zorg er ook voor dat
de velgen in goede staat verkeren. Als het
vreemde object dat het gat heeft
veroorzaakt nog in de band zit, verwijder
het dan niet.
34)Gebruik de opblaaskit niet als de band
beschadigd is geraakt door het rijden met
een gat in de band. Controleer de zijkanten
van de band zorgvuldig voordat enige
werkzaamheden worden verricht. Rijden
met geheel of gedeeltelijk leeggelopen (of
lekke) banden kan gevaarlijk zijn en de band
onherstelbaar beschadigen. Deze reparatie
is tijdelijk. Een lekke band moet zo snel
mogelijk onderzocht (en indien mogelijk
gerepareerd) worden door een specialist.
Als een band wordt vervangen die is
gerepareerd met de kit, breng de
reparateur hier dan altijd van op de hoogte.
Tijdens het rijden kunt u trillingen
waarnemen die worden veroorzaakt door
het product in de band.
167

35)De kit is alleen goedgekeurd voor het
oppompen van banden van voertuigen die
oorspronkelijk met de kit zijn uitgerust. De
kit mag nooit gebruikt worden om de
banden van een ander voertuig of andere
voorwerpen (reddingsvesten, luchtbedden,
enz.) mee op te pompen. Let bij het gebruik
van de reparatiebus goed op om spatten
product op de huid te voorkomen. Als het
product in contact komt met de huid, spoel
de huid dan grondig af. Laat de reparatiekit
niet binnen het bereik van kinderen. Laat
lege bussen niet achter in de omgeving.
Lever deze af bij een Fiat Servicepunt of
een afvalverwerkingsbedrijf. De
houdbaarheidsdatum van de bus is
aangegeven op het etiket. Controleer de
houdbaarheidsdatum. Ga naar een Fiat
Servicepunt om de opblaasslang en de
reparatiebus te vervangen.
36)Parkeer het voertuig voordat u de kit
gebruikt dusdanig dat het uit de buurt van
het verkeer staat, zet de
alarmknipperlichten aan, trek de handrem
aan en zorg ervoor dat alle inzittenden het
voertuig verlaten en ver uit de buurt van het
verkeer blijven.
37)Als u langs de rijbaan bent gestopt,
waarschuw dan de overige weggebruikers
dat uw voertuig daar staat door de
gevarendriehoek te plaatsen of andere
wettelijk toegestane middelen in het land
waar u zich bevindt.
38)Voorzichtig: een ontbrekende of slecht
vastgedraaide ventieldop kan van invloed
zijn op de grip van de band en
spanningsverlies veroorzaken. De
ventieldoppen moeten identiek zijn aan de
originele en stevig vastgedraaid worden.39)Rijd na reparaties met de kit niet meer
dan 200 km. Rijd bovendien met lagere
snelheid en ga in ieder geval niet sneller
dan 80 km/h. Het etiket moet op een
zichtbaar gedeelte op het dashboard
worden aangebracht. Afhankelijk van het
land of de plaatselijke wetten, moet een
band die is gerepareerd met de opblaaskit,
worden vervangen.STARTEN MET
HULPACCU
186) 187) 188) 189) 190)
40)
De motor starten die elektrische stroom
levert en op een middelmatig toerental
houden.
Als de accu van een ander voertuig
wordt gebruikt om de motor te starten,
moeten daarvoor de juiste kabels (maat
large) van een Fiat Servicepunt worden
gebruikt. Als u zelf over de juiste kabels
beschikt, moet u controleren of ze in
perfecte staat verkeren.
De twee accu's moeten dezelfde
nominale spanning hebben: 12 V. De
accu die de spanning levert moet een
capaciteit (Ampère/uur, Ah) hebben die
minimaal gelijk is aan die van de lege
accu.
268T36708
168
NOODGEVALLEN

Zorg ervoor dat de twee voertuigen
elkaar niet raken (risico op kortsluiting
op het moment dat de pluspolen
contact maken) en dat de lege accu
goed is aangesloten. Schakel de
startinrichting uit.
Maak, afhankelijk van de versie, de kap
van de accu los.
Sluit de pluskabel A fig. 268 aan op
pool 1 (+) fig. 268 en vervolgens op
pool 4 (+) fig. 268 van de accu die de
spanning levert.
Sluit de minkabel B fig. 268 aan op pool
3 (-) fig. 268 van de accu die de
spanning levert, en vervolgens op pool
2 (-) fig. 268 van de lege accu.
Start de motor en ontkoppel de kabels
A en B in omgekeerde volgorde
(2-3-4-1) zodra de motor start.
BELANGRIJK
186)Controleer of de draden A en B elkaar
niet raken en of de pluskabel A geen
metalen onderdeel van het stroomgevende
voertuig raakt. Gevaar op letsel en/of
schade aan het voertuig.
187)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand "S" (Stop) staat.
Volg de aanwijzingen op die op het plaatje
onder de motorkap staan.
188)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor
verwondingen. Sjaals, dassen of andere
loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.
189)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
190)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten die
vonken kunnen afgeven.
BELANGRIJK
40)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
269T36629
169

ACCU OPLADEN
191) 192) 193) 194) 195)
Ga als volgt te werk om het risico op
vonken te vermijden:
controleer of alle elektrische
apparatuur (instapverlichting enz.) zijn
uitgeschakeld alvorens een accu los te
koppelen of aan te sluiten;
tijdens het opladen moet de
acculader worden uitgeschakeld
alvorens de accu aan te sluiten of los te
koppelen;
plaats geen metalen voorwerpen op
de accu om kortsluiting tussen de
klemmen te voorkomen;
wacht na het afzetten van de motor
ten minste één minuut alvorens de accu
los te koppelen;
controleer, na de terugplaatsing van
de accu, of de klemmen weer correct
zijn aangesloten.
Een acculader aansluiten
De acculader moet compatibel zijn met
een nominale spanning van 12 V.
Ontkoppel de accu niet terwijl de motor
draait. Volg de instructies van de
fabrikant van de acculader voor de
accu die u wilt gebruiken.
BELANGRIJK
191)Ga zorgvuldig met de accu om, want
de accu bevat zwavelzuur dat niet met
ogen of huid in contact mag komen.
Gebeurt dit toch, spoel dan grondig uit met
water. Raadpleeg, indien nodig, een arts.
Houd de accuonderdelen ver bij open
vlammen, gloeiende voorwerpen en vonken
uit de buurt: ontploffingsgevaar. Let er bij
werkzaamheden aan de motor op dat deze
heet kan zijn. Bovendien zou de
koelventilator ieder moment kunnen gaan
draaien. Het
waarschuwingslampje in
de motorruimte herinnert u aan deze
omstandigheid. Gevaar voor letsel.
192)Voor het opladen van sommige
accu's gelden speciale voorschriften;
raadpleeg voor meer informatie het Fiat
Servicenetwerk. Vermijd het risico van
vonken die onmiddellijke ontploffing kunnen
veroorzaken. Ga verder met het opladen in
een goed geventileerde omgeving. Gevaar
voor ernstige letsel.
193)Accuvloeistof is giftig en corrosief:
vermijd contact met huid en ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileerde
ruimte, ver van open vuur en vonken:
brand- en ontploffingsgevaar.
194)Probeer nooit een bevroren accu op
te laden: ontdooi eerst de accu om
ontploffing ervan te voorkomen. Als de
accu bevroren is geweest, moet door
vakbekwaam personeel worden
gecontroleerd of de cellen niet beschadigd
zijn en of de behuizing geen scheuren
vertoont, waardoor de giftige en corrosieve
vloeistof kan weglekken.195)Plaats de startinrichting altijd op OFF
voordat er in de motorruimte gehandeld
wordt (verwijs naar paragraaf “De sleutels”
in hoofdstuk “Kennismaken met uw
voertuig”).
170
NOODGEVALLEN

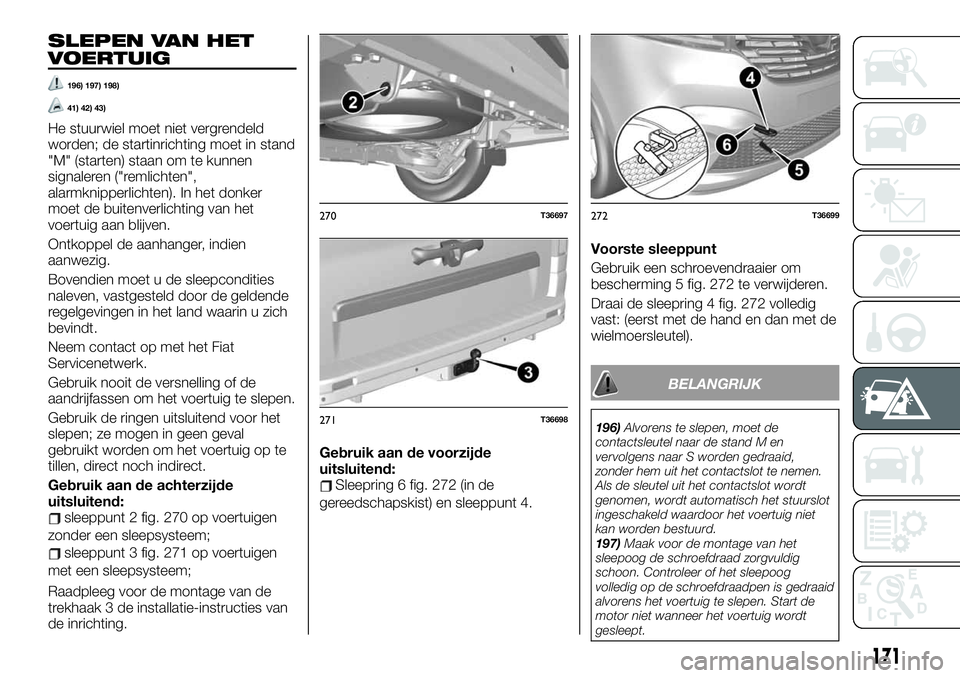

SLEPEN VAN HET
VOERTUIG
196) 197) 198)
41) 42) 43)
He stuurwiel moet niet vergrendeld
worden; de startinrichting moet in stand
"M" (starten) staan om te kunnen
signaleren ("remlichten",
alarmknipperlichten). In het donker
moet de buitenverlichting van het
voertuig aan blijven.
Ontkoppel de aanhanger, indien
aanwezig.
Bovendien moet u de sleepcondities
naleven, vastgesteld door de geldende
regelgevingen in het land waarin u zich
bevindt.
Neem contact op met het Fiat
Servicenetwerk.
Gebruik nooit de versnelling of de
aandrijfassen om het voertuig te slepen.
Gebruik de ringen uitsluitend voor het
slepen; ze mogen in geen geval
gebruikt worden om het voertuig op te
tillen, direct noch indirect.
Gebruik aan de achterzijde
uitsluitend:
sleeppunt 2 fig. 270 op voertuigen
zonder een sleepsysteem;
sleeppunt 3 fig. 271 op voertuigen
met een sleepsysteem;
Raadpleeg voor de montage van de
trekhaak 3 de installatie-instructies van
de inrichting.Gebruik aan de voorzijde
uitsluitend:
Sleepring 6 fig. 272 (in de
gereedschapskist) en sleeppunt 4.Voorste sleeppunt
Gebruik een schroevendraaier om
bescherming 5 fig. 272 te verwijderen.
Draai de sleepring 4 fig. 272 volledig
vast: (eerst met de hand en dan met de
wielmoersleutel).
BELANGRIJK
196)Alvorens te slepen, moet de
contactsleutel naar de stand M en
vervolgens naar S worden gedraaid,
zonder hem uit het contactslot te nemen.
Als de sleutel uit het contactslot wordt
genomen, wordt automatisch het stuurslot
ingeschakeld waardoor het voertuig niet
kan worden bestuurd.
197)Maak voor de montage van het
sleepoog de schroefdraad zorgvuldig
schoon. Controleer of het sleepoog
volledig op de schroefdraadpen is gedraaid
alvorens het voertuig te slepen. Start de
motor niet wanneer het voertuig wordt
gesleept.
270T36697
271T36698
272T36699
171

198)Vergeet niet dat tijdens het slepen
meer kracht op het rempedaal moet
worden uitgeoefend om te remmen,
aangezien de rembekrachtiging geen
ondersteuning biedt. Gebruik voor het
slepen geen soepele kabels en vermijd
bruuske bewegingen. Zorg tijdens het
slepen dat er geen onderdelen door de
sleepverbinding kunnen worden
beschadigd. Bij het slepen van de auto
moet men zich aan de
wegenverkeerswetgeving houden, zowel
voor de trekhaak als voor het slepen zelf.
Start de motor niet wanneer het voertuig
wordt gesleept.
BELANGRIJK
41)Als de motor is afgezet, werken de
stuurbekrachtiging en de rembekrachtiging
niet meer.
42)Neem tijdens het slepen de
contactsleutel niet uit het contactslot of de
lezer.43)Gebruik de sleepogen voor en achter
alleen voor noodgevallen op de weg. Het is
toegestaan de auto over korte afstanden te
slepen m.b.v. geschikte middelen conform
de verkeerswetgeving (starre stang), om de
auto over de weg te verplaatsen om hem
gebruiksklaar te maken voor het slepen of
voor transport met takelwagen. Sleepogen
MOGEN NIET worden gebruikt om
voertuigen off-road (d.w.z. op het terrein) te
slepen of waar hindernissen zijn en/of voor
het slepen met kabels of andere niet-starre
hulpmiddelen. In overeenstemming met
bovengenoemde voorwaarden, moeten er
voor het slepen twee voertuigen worden
gebruikt (een slepend en een gesleept
voertuig), die zich beide zo veel mogelijk op
één lijn bevinden.
172
NOODGEVALLEN

ONDERHOUD EN ZORG
Correct onderhoud biedt u de
mogelijkheid om ook na verloop van tijd
de prestaties van het voertuig te
behouden, de gebruikskosten te
drukken en de efficiëntie van de
veiligheidssystemen te behouden.
In dit hoofdstuk ontdekt u hoe.GEPROGRAMMEERD
ONDERHOUD..............174
ONDERHOUDSPROCEDURE. . . .179
VERIFICATIE VAN DE PEILEN. . . .180
FILTERS..................184
ACCU...................184
WIELEN EN BANDEN.........185
RUITENWISSER/
ACHTERRUITWISSER........188
CARROSSERIE.............189
INTERIEUR................191
173

GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een
lange levensduur van het voertuig onder
optimale omstandigheden.
Daarom heeft Fiat een reeks controles
en onderhoudsbeurten opgesteld die
op vaste afstandsintervallen en/of op
vaste tijdsintervallen uitgevoerd moeten
worden, zoals beschreven in het
Geprogrammeerd Onderhoudsschema.
Om de auto in topconditie te houden,
worden op de volgende pagina's van
het Geprogrammeerd
Onderhoudsschema een aantal
aanvullende controles genoemd die
vaker moeten worden uitgevoerd ten
opzichte van de normale intervallen.
Geprogrammeerde Onderhoudsbeurten
worden door alle werkplaatsen van het
Fiat Servicenetwerk uitgevoerd op basis
van de vaste intervallen in tijd of
kilometers/mijlen. Eventuele reparaties
die nodig blijken tijdens het uitvoeren
van de diverse inspecties en controles
van het geprogrammeerd onderhoud,
mogen uitsluitend worden uitgevoerd
na uitdrukkelijke toestemming van de
eigenaar. Als de auto dikwijls gebruikt
wordt voor het trekken van aanhangers,
dan moet een korter interval tussen de
geprogrammeerde onderhoudsbeurten
worden aangehouden.BELANGRIJKE OPMERKINGEN
De onderhoudsbeurten van het
Geprogrammeerde Onderhoud zijn
door de fabrikant voorgeschreven. Het
niet uitvoeren ervan kan het vervallen
van de garantie tot gevolg hebben.
Wij adviseren bij twijfel over de werking
van uw auto contact op te nemen met
uw Fiat-dealer en de volgende beurt
niet af te wachten.
174
ONDERHOUD EN ZORG
