2020 YAMAHA YFZ50 Notices Demploi (in French)

8-7
8
11*Visserie du châssis • S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
12 *Combinés ressort-
amortisseur • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
13 *Pivots de fusée
avant • Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
16 Huile moteur • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
17 Crépine d’huile mo-
teur • Nettoyer.
√√√
18 Huile de boîte de vi-
tesses • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
19 *Pièces mobiles et
câbles •Lubrifier.
√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW463F0.book Page 7 Friday, January 18, 2019 10:24 AM

8-8
8
FBU23062N.B.Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz. 20*Levier des gaz • Contrôler le fonctionnement.
• Contrôler la garde de levier des gaz et la régler si
nécessaire.
• Lubrifier le câble et le logement de levier. √√√√√
21 *Contacteur de frein • Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
22 *Contacteurs • Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW463F0.book Page 8 Friday, January 18, 2019 10:24 AM

8-9
8

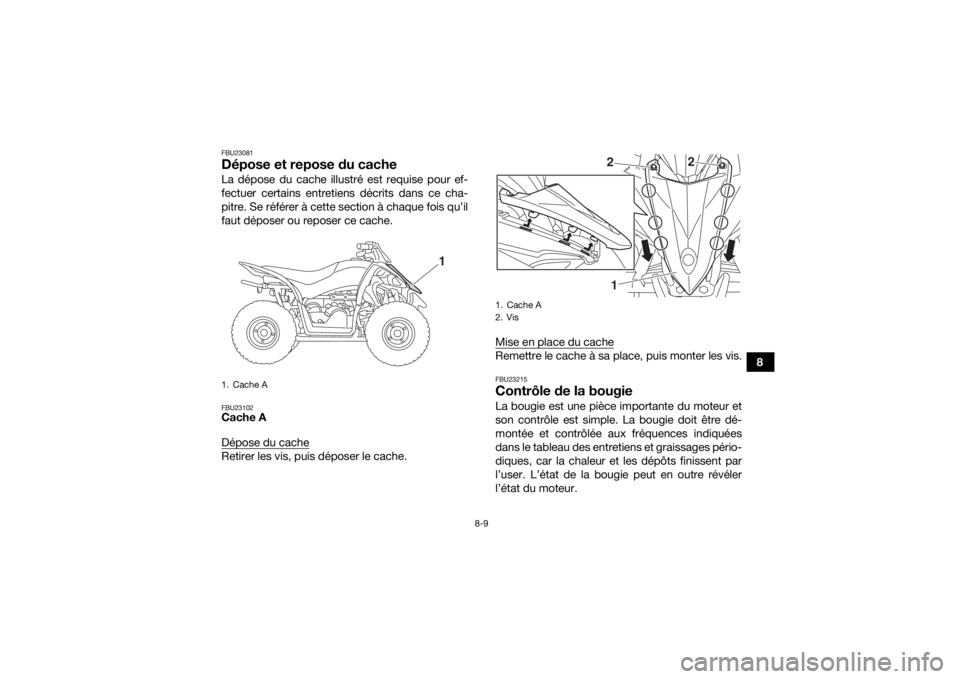

FBU23081Dépose et repose du cacheLa dépose du cache illustré est requise pour ef-
fectuer certains entretiens décrits dans ce cha-
pitre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer ce cache.FBU23102Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.Mise en place du cache
Remettre le cache à sa place, puis monter les vis.FBU23215Contrôle de la bougieLa bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
1. Cache A
1
1. Cache A
2. Vis
2
2
1
UBW463F0.book Page 9 Friday, January 18, 2019 10:24 AM

8-10

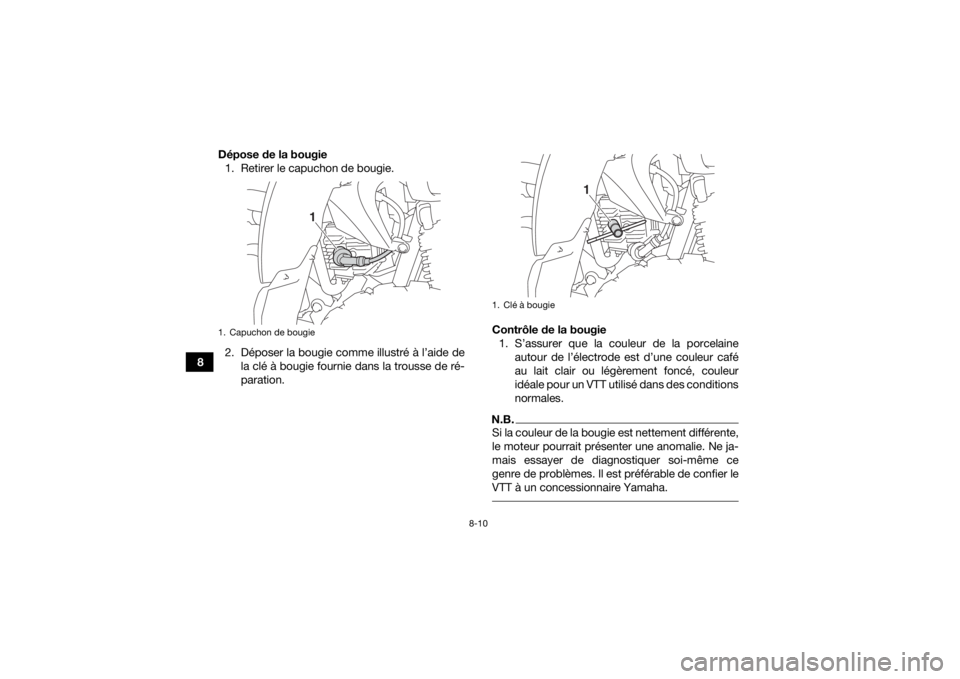

8Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré à l’aide de la clé à bougie fournie dans la trousse de ré-
paration. Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine autour de l’électrode est d’une couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un VTT utilisé dans des conditions
normales.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce
genre de problèmes. Il est préférable de confier le
VTT à un concessionnaire Yamaha.
1. Capuchon de bougie
1
1. Clé à bougie
1
UBW463F0.book Page 10 Friday, January 18, 2019 10:24 AM

8-11
8
2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications. Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son plan de joint, puis nettoyer soigneuse-
ment les filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible. 3. Remettre le capuchon de bougie en place.FBU37001Huile moteurIl faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
aux fréquences spécifiées dans le tableau des en-
tretiens périodiques.
Bougie spécifiée :
NGK/CR6HSA
1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :Bougie :12 N·m (1.2 kgf·m, 8.9 lb·ft)
UBW463F0.book Page 11 Friday, January 18, 2019 10:24 AM

8-12

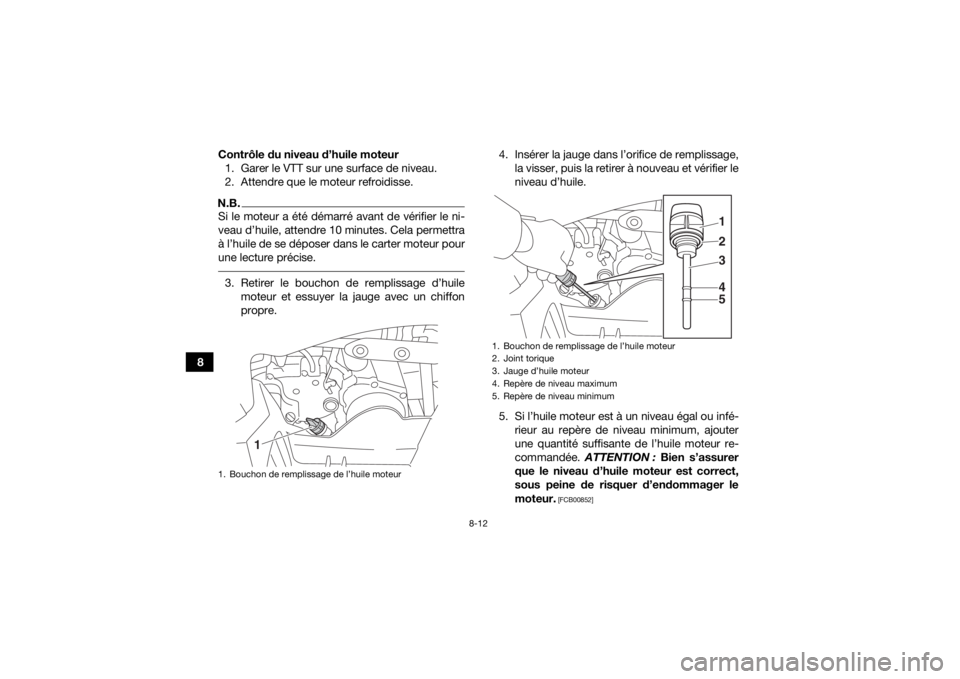

8Contrôle du niveau d’huile moteur
1. Garer le VTT sur une surface de niveau.
2. Attendre que le moteur refroidisse.
N.B.Si le moteur a été démarré avant de vérifier le ni-
veau d’huile, attendre 10 minutes. Cela permettra
à l’huile de se déposer dans le carter moteur pour
une lecture précise. 3. Retirer le bouchon de remplissage d’huile moteur et essuyer la jauge avec un chiffon
propre. 4. Insérer la jauge dans l’orifice de remplissage,
la visser, puis la retirer à nouveau et vérifier le
niveau d’huile.
5. Si l’huile moteur est à un niveau égal ou infé- rieur au repère de niveau minimum, ajouter
une quantité suffisante de l’huile moteur re-
commandée. ATTENTION : Bien s’assurer
que le niveau d’huile moteur est correct,
sous peine de risquer d’endommager le
moteur.
[FCB00852]
1. Bouchon de remplissage de l’huile moteur
1
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
3. Jauge d’huile moteur
4. Repère de niveau maximum
5. Repère de niveau minimum
14523
UBW463F0.book Page 12 Friday, January 18, 2019 10:24 AM

8-13
8
6. Vérifier que le joint torique n’est pas endom-
magé, puis insérer la jauge d’huile et serrer le
bouchon de remplissage de l’huile moteur.
Changement de l’huile moteur 1. Garer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauf- fer pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile moteur, puis retirer le boulon de vidange de
l’huile moteur afin de vidanger l’huile du car-
ter moteur. ATTENTION : Lorsqu’on enlève
la vis de vidange de l’huile, le ressort de
pression, la crépine et le joint torique
risquent de tomber. Veiller à ne pas perdre
ces pièces.
[FCB00312]
5. Nettoyer la crépine à huile dans du dissol- vant.
6. Mettre au rebut l’ancien joint torique du bou- lon de vidange de l’huile moteur, puis appli-
quer une fine couche d’huile moteur propre
sur le joint torique neuf.
7. Remettre la crépine, le ressort de compres- sion, le joint torique neuf et le boulon de vi-
dange de l’huile moteur en place. Serrer le
boulon de vidange de l’huile moteur au cou-

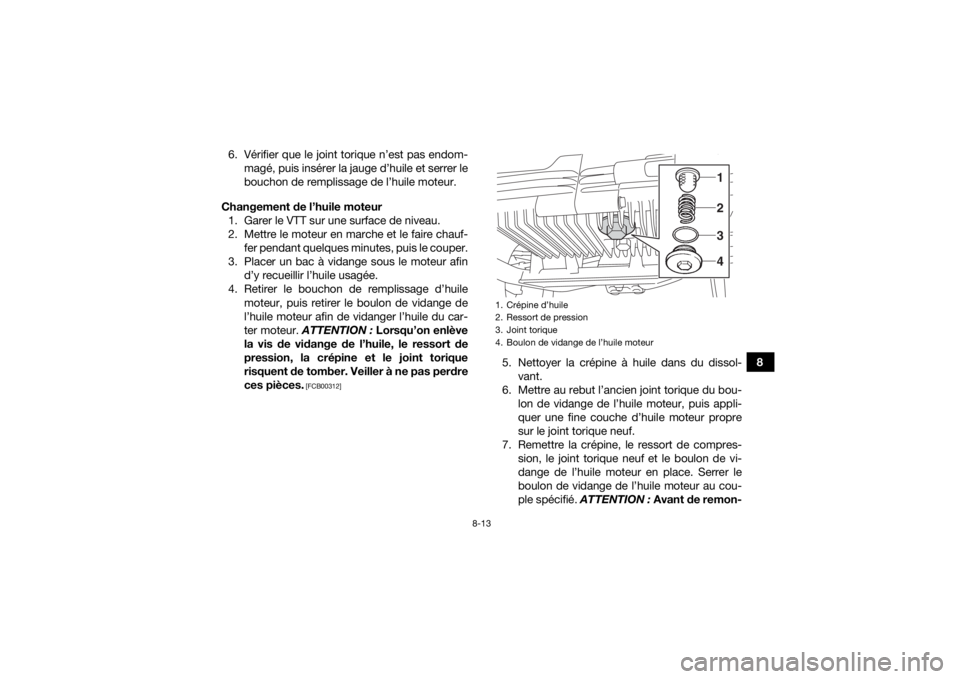

ple spécifié. ATTENTION : Avant de remon-1. Crépine d’huile
2. Ressort de pression
3. Joint torique
4. Boulon de vidange de l’huile moteur
1234
UBW463F0.book Page 13 Friday, January 18, 2019 10:24 AM

8-14
8ter la vis de vidange, ne pas oublier de re-
mettre le joint torique, le ressort de
pression et la crépine en place.
[FCB00322]
8. Remplir de la quantité spécifiée d’huile mo-
teur recommandée.N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le système d’échappement ont
refroidi. ATTENTIONFCB00331Ne pas utiliser des huiles de grade diesel
“CD” ni des huiles de grade supérieur à celui
spécifié. S’assurer également de ne pas uti- liser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.
9. Vérifier que le joint torique du bouchon de
remplissage de l’huile moteur n’est pas en-
dommagé, puis poser et serrer le bouchon de
remplissage de l’huile moteur.
10. Mettre le moteur en marche et contrôler pen- dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
11. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU38620Pourquoi YamalubeL’huile YAMALUBE est un produit YAMAHA d’ori-
gine, fruit de la passion et de la conviction des in-
génieurs que l’huile est une composante moteur
liquide importante. Nous formons des équipes
spécialisées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des essais
Couple de serrage :
Boulon de vidange de l’huile moteur :25 N·m (2.5 kgf·m, 18 lb·ft)
Huile recommandée : Vo i r p a g e 1 0 - 1 .
Quantité d’huile : 0.80 L (0.85 US qt, 0.70 Imp.qt)
