2020 YAMAHA XSR 900 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
3-26
1
234
5
6
7
8
9
10
11
12
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha sino funciona correctamente.
SAU44895
Sistema de corte del circuito de
encendidoEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté le vantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTA
Esta comprobación resulta más fiable
si se realiza con el motor en caliente.

Ver en las páginas 3-2 y 3-13 la infor-
mación relativa al funcionamiento delinterruptor.
BAE-9-S1.book 26 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Funciones de los instrumentos y mandos
3-27
1
23
4
5
6
7
8
9
10
11
12

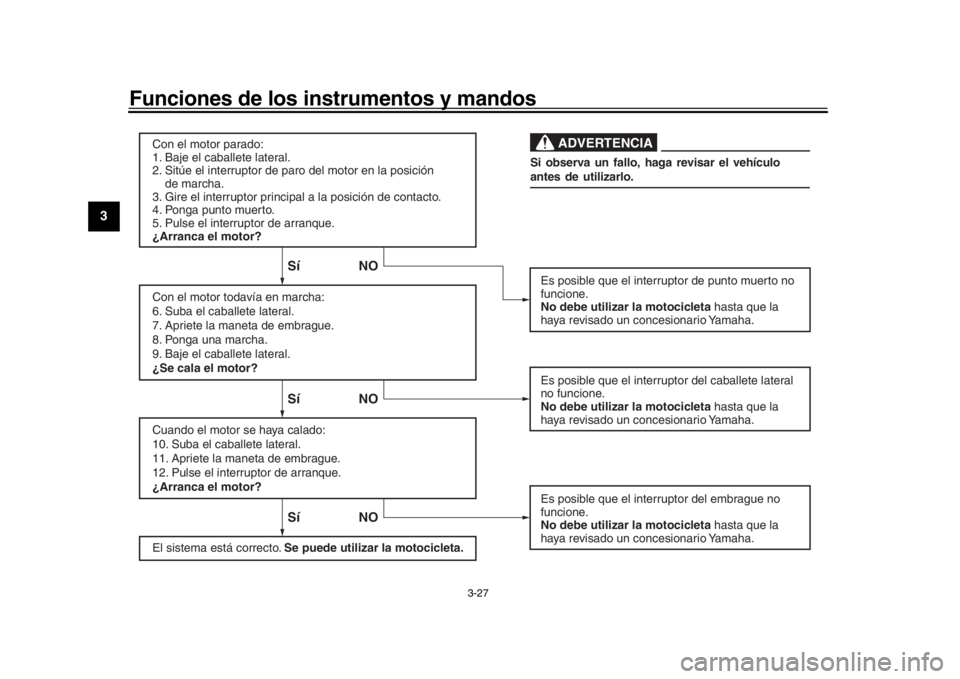

Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
BAE-9-S1.book 27 ページ ２０１９年８月２８日　水曜日　午後２時３３分

4-1
1
2
345
6
7
8
9
10
11
12
Para su seguridad – comprobaciones previas
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehíc ulo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero y el
tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los
tubos. 3-19, 3-20
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo
recomendado hasta el nivel especificado.
Comprobar si existen fugas. 6-10
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refriger
ante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 6-13
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso,
solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de fr eno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-21
BAE-9-S1.book 1 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Para su seguridad – comprobaciones previas
4-2
1
2
34
5
6
7
8
9
10
11
12
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-21
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 6-19
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesio
nario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-15, 6-25
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 6-25
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 6-23, 6-24
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 6-16, 6-18
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de los pedales si es necesario. 6-26
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario. 6-26
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 6-27
ELEMENTO COMPROBACIONES PÁGINA
BAE-9-S1.book 2 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Para su seguridad – comprobaciones previas
4-3
1
2
345
6
7
8
9
10
11
12
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-26
ELEMENTO COMPROBACIONES PÁGINA
BAE-9-S1.book 3 ページ ２０１９年８月２８日　水曜日　午後２時３３分

5-1
1
2
3
45
6
7
8
9
10
11
12
Utilización y puntos importa ntes para la conducción
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5600 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6800 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311

Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.

Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
BAE-9-S1.book 1 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Utilización y puntos importantes para la conducción
5-2
1
2
3
456
7
8
9
10
11
12
SAU86590
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando:
la caja de cambios está en punto
muerto o

hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor
1. Encienda el interruptor principal y sitúe el interruptor de paro del motor en la
posición de marcha.
2. Verifique que el indicador y la o las lu- ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Vease la página 3-3.)NOTA
No arranque el motor si la luz de aviso
de avería del motor o la luz de aviso
del nivel de aceite permanecen encen-
didas.

La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun- ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.
3. Ponga la transmisión en la posición de punto muerto.
4. Arranque el motor pulsando el inte-
rruptor de arranque.
5. Suelte el interruptor de arranque cuan- do el motor arranque, o después de 5
segundos. Espere 10 segundos antes
de volver a pulsar el interruptor para
dejar que se restablezca el voltaje de
la batería.ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAUM3632
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación.
Este sensor para el motor en caso de
vuelco del vehículo. En tal caso, la luz
de aviso de avería del motor se en-
ciende, pero no se trata de un fallo.
Quite el contacto y, a continuación,
vuelva a darlo para que se apague la
luz de aviso. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
BAE-9-S1.book 2 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Utilización y puntos importantes para la conducción
5-3
1
2
3
45
6
7
8
9
10
11
12
SAU16674
Cambio de marchasEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner punto muerto ( ), pise el pedal
de cambio repetidamente hasta llegar al fi-
nal de su recorrido y, a continuación, leván-telo ligeramente.ATENCIÓN
SCA10261

Incluso con la transmisión en la po- sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.

Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
SAU16811
Consejos para reducir el
consumo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes
para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.

No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.

Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
1. Posiciones del cambio
2. Pedal de cambio
1 2 3 4
5 6
N
1
2
BAE-9-S1.book 3 ページ ２０１９年８月２８日　水曜日　午後２時３３分
