NOTACon la ayuda de las marcas de alineación y
la muesca a cada lado del basculante, veri-
fique que los dos tensores de la cadena de
transmisión queden en la misma posiciónpara la correcta alineación de la rueda. 3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado.
4. Asegúrese de que los tensores de la cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las cade-
nas de transmisión se mueven sin pro-
blema.
SAU23026
Limpieza y engrase de la cadena
de transmisiónLa cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidament e, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10584
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta outilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecua-
dos.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi- sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
te, ya que pueden contener

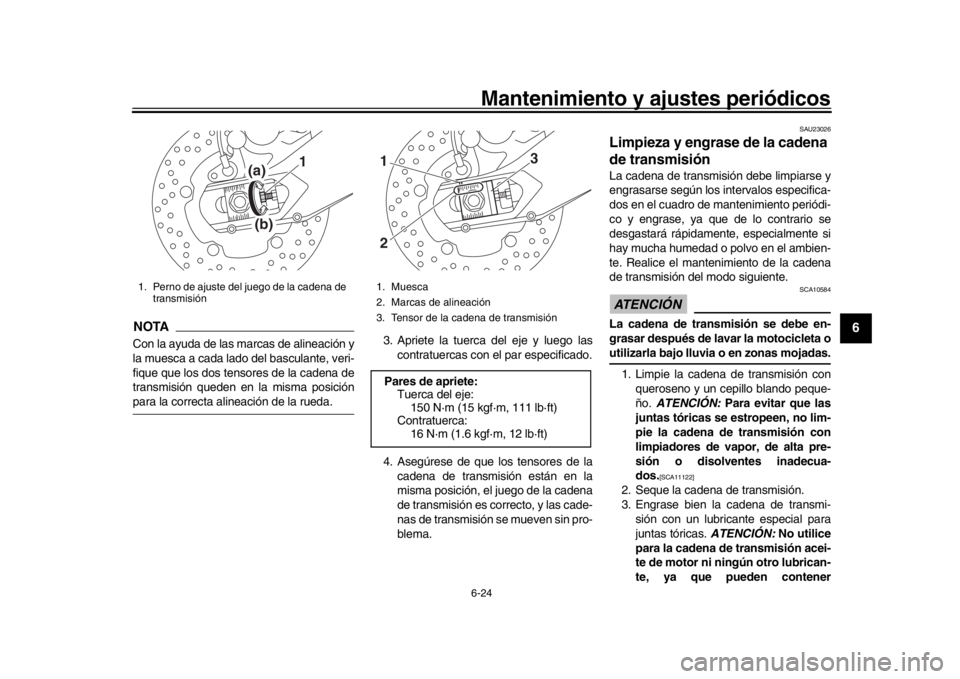

1. Perno de ajuste del juego de la cadena de transmisión
(a)(b)
1
1. Muesca
2. Marcas de alineación
3. Tensor de la cadena de transmisiónPares de apriete:Tuerca del eje:150 N·m (15 kgf·m, 111 lb·ft)
Contratuerca: 16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
BAE-9-S1.book 24 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos
6-25
1
2
3
4
56
7
8
9
10
11
12
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11112] SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si
es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10712] SAU23115
Comprobación y engrase del
puño del acelerador y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados
en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar a gua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
Lubricante recomendado:
Lubricante para cables de Yamaha o
cualquier otro lubricante adecuado
BAE-9-S1.book 25 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos6-26
1
2
3
4
567
8
9
10
11
12
SAU44276
Comprobación y engrase de los
pedales de freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.

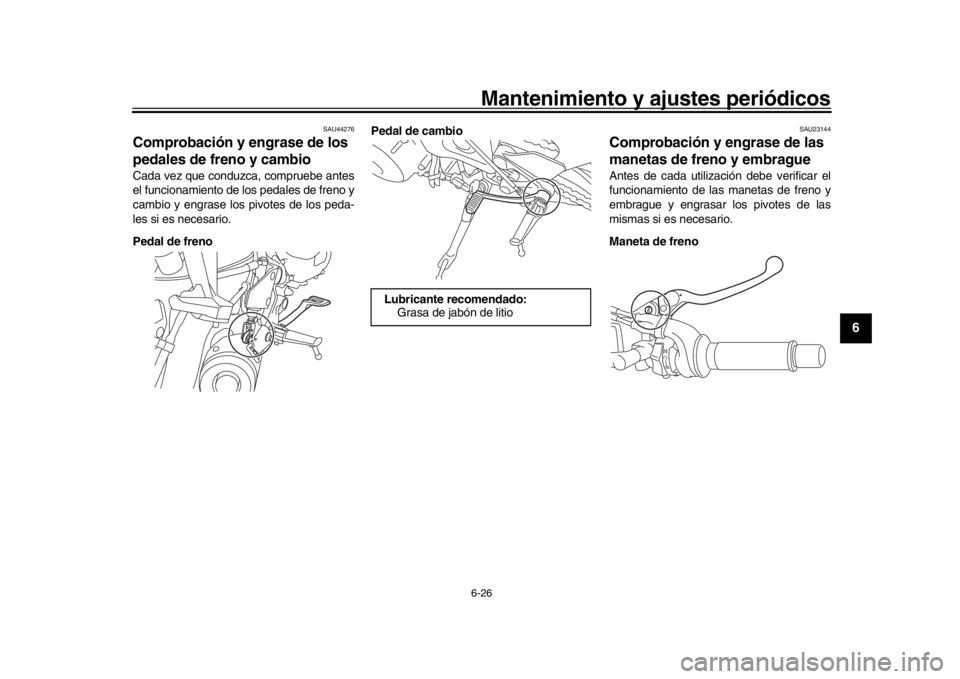

Pedal de freno Pedal de cambio
SAU23144
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Lubricante recomendado:
Grasa de jabón de litio
BAE-9-S1.book 26 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos
6-27
1
2
3
4
56
7
8
9
10
11
12
Maneta de embrague
SAU89100
Comprobación y engrase del
caballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
SAUM1653
Engrase de los pivotes del
basculanteLos pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Lubricantes recomendados:
Maneta de freno:Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado: Grasa de bisulfuro de molibdeno
Lubricante recomendado:
Grasa de jabón de litio
BAE-9-S1.book 27 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos6-28
1
2
3
4
567
8
9
10
11
12
SAU23273
Comprobación de la horquilla
delanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no f unciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23285
Comprobación de la direcciónLos cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase. 1. Levante la rueda delantera del suelo. (Véase la página 6-36).
ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de lasbarras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
BAE-9-S1.book 28 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos
6-29
1
2
3
4
56
7
8
9
10
11
12
SAU23292
Comprobación de los cojinetes
de las ruedasDebe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU50292
BateríaLa batería se encuentra debajo del asiento.
(Vease la página 3-21.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
1. Cable positivo de la batería (rojo)
2. Tapa
3. Cable negativo de la batería (negro)
2
13
BAE-9-S1.book 29 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos6-30
1
2
3
4
567
8
9
10
11
12
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela en
un lugar fresco y seco. ATENCIÓN:
Para extraer la batería debe desacti-
var el interr uptor principal y, a conti-
nuación, desconectar el cable
negativo antes de desconectar el
positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU73340
Cambio de fusiblesLa caja de fusibles 1 está situada detrás del
panel derecho.
Para acceder a la caja de fusibles 1, des-
monte y monte el panel derecho y la cubier-
ta de goma del modo siguiente.
1. Extraiga las tuercas y el perno.
2. Retire el panel derecho y la cubierta de goma como se muestra.1. Panel derecho
2. Tuerca
3. Perno
1
3
2
BAE-9-S1.book 30 ページ ２０１９年８月２８日　水曜日　午後２時３３分

Mantenimiento y ajustes periódicos
6-31
1
2
3
4
56
7
8
9
10
11
12
3. Sitúe el panel y la cubierta de goma en su posición original.
4. Coloque las tuercas y el perno.
El fusible principal, el fusible del sistema de
inyección y la caja de fusibles 2 se encuen-
tran debajo del asiento. (Vease la
página 3-21.)
1. Caja de fusibles 1
2. Cubierta de goma
1
2
1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible de la luz de estacionamiento
4. Fusible auxiliar 1
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
7
1 2 3 4 5 6
1. Fusible principal
2. Caja de fusibles 2
3. Fusible del sistema de inyección de
gasolina
4. Fusible de repuesto del sistema de inyección
2
1 3
4
BAE-9-S1.book 31 ページ ２０１９年８月２８日　水曜日　午後２時３３分
