Smörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören är repiga, skada-
de eller om det läcker olja.
För att kontrolle ra funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
Rekommenderat smörjmedel: Litiumbaserat fett
BAE-9-M1.book 26 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-27
1
2
3
4
56
7
8
9
10
11
12
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Lyft upp framhjulet från marken. (Se si-
dan 6-35.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
MAU50292
BatteriBatteriet är placerat under sadeln. (Se
sidan 3-20.)
Den här modellen är utrustad med ett VR-
LA-batteri (ventilregler at blybatteri). Du be-
höver därför inte kont rollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761

Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
1. Batteriets plusledning (röd)
2. Kåpa
3. Batteriets minusledning (svart)
2
13
BAE-9-M1.book 27 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-28
1
2
3
4
567
8
9
10
11
12
arbetar nära batterier. Om du får nå-
got på dig, genomför följande FÖR-
STA HJÄLP.
UTVÄRTES: Skölj ordentligt med vatten.
INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.

Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen flam-
ma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.

HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖRBARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg- lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe. VIKTIGT: När
du tar bort batteriet ska du komma
ihåg att stänga av tändningen och
sedan koppla bort den negativa ka-
beln innan du kopplar bort den po-
sitiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negati-
va.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet a lltid är laddat. Förva-
ring av ett urladdat batteri kan orsakapermanenta skador på batteriet.
BAE-9-M1.book 28 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-29
1
2
3
4
56
7
8
9
10
11
12
MAU73340
Byte av säkringarSäkringsbox 1 är plac erad bakom den hö-
gra panelen.
För att nå säkringsdosa 1 måste du ta bort
och sätta tillbaka den högra panelen och
gummikåpan på följande sätt.
1. Avlägsna muttrar och bultar.
2. Dra ut den högra panelen och gummi- kåpan som på bilden. 3. Placera panelen och gummikåpan i sitt
ursprungliga läge.
4. Fäst muttrar och bultar.
Huvudsäkringen, bränsl einsprutningssyste-
mets säkring och säkringsbox 2 finns under

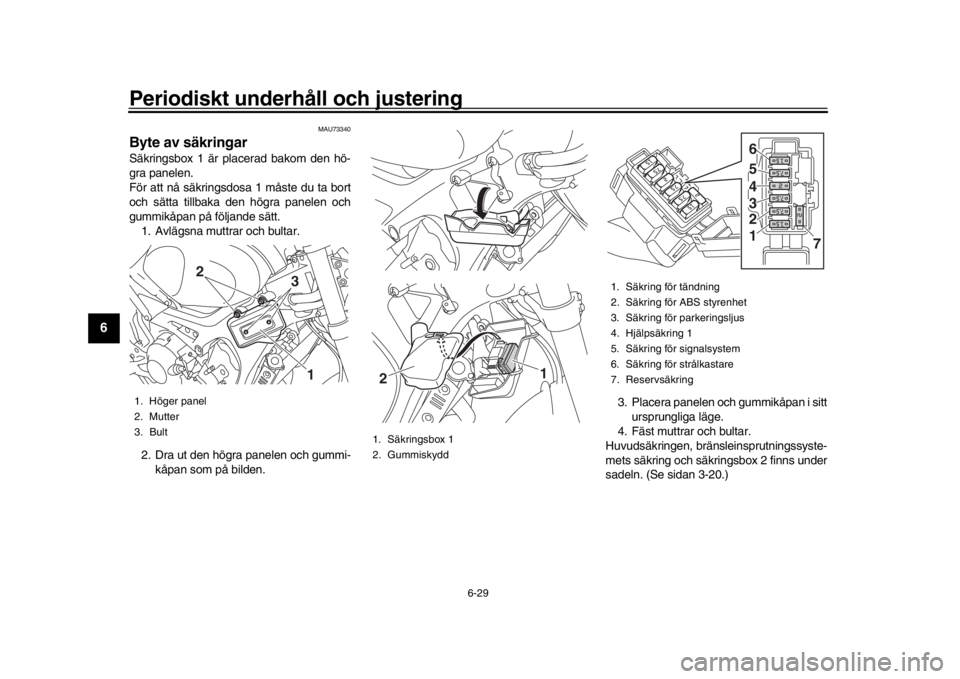

sadeln. (Se sidan 3-20.)1. Höger panel
2. Mutter
3. Bult
1
3
2
1. Säkringsbox 1
2. Gummiskydd
1
2
1. Säkring för tändning
2. Säkring för ABS styrenhet
3. Säkring för parkeringsljus
4. Hjälpsäkring 1
5. Säkring för signalsystem
6. Säkring för strålkastare
7. Reservsäkring
7
1 2 3 4 5 6
BAE-9-M1.book 29 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-30
1
2
3
4
567
8
9
10
11
12
TIPSTa bort startreläets skydd genom att dra det
uppåt för att komma åt bränsleinsprutnings-systemets säkring. Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
1. Huvudsäkring
2. Säkringsbox 2
3. Säkring för bränsleinsprutningssystemet
4. Reservsäkring för bränsleinsprutningssystemet
2
1 3
4
1. Motorsäkring för kylfläkt
2. Backupsäkring
3. Säkring för ETV (elektriskt gasspjäll)
4. ABS-solenoidsäkring
5. Säkring för ABS-motor
6. Reservsäkring
15
1515
1
2
34
5
6
1. Startreläets skydd
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring för
bränsleinsprutningssystemet
1
2 3
BAE-9-M1.book 30 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-31
1
2
3
4
56
7
8
9
10
11
12
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säkring-
en har gått sönder för att kontrollera att
elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU34387
Byta strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA26690

Ta inte på glasdelen av strålkastar-
lampan. Det kan påverka ljuset i
lampan och förkorta lampans livs-
längd.

Torka mycket noga bort smuts, olja
och fingeravtryck från lampan med
en trasa fuktad i alkohol eller thin-
ner.

Sätt inte i någon glödlampa med hö-
gre effekt än den som rekommende-
ras.

Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-kastarglaset.
Säkringar:
Huvudsäkring:50.0 A
Säkring för strålkastare:
15.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 15.0 A
Säkring för parkeringsljus:
7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för bränsleinsprutningssyste-
met: 10.0 A
Säkring för ABS styrenhet: 7.5 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gasspjäll):
7.5 A
Hjälpsäkring 1: 2.0 A
BAE-9-M1.book 31 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-32
1
2
3
4
567
8
9
10
11
12

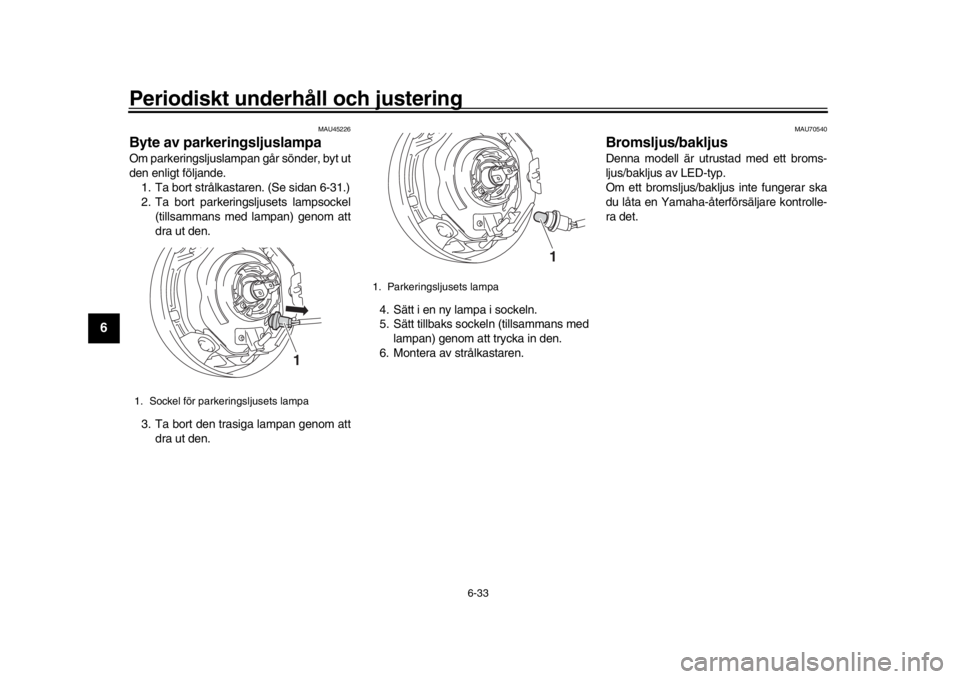

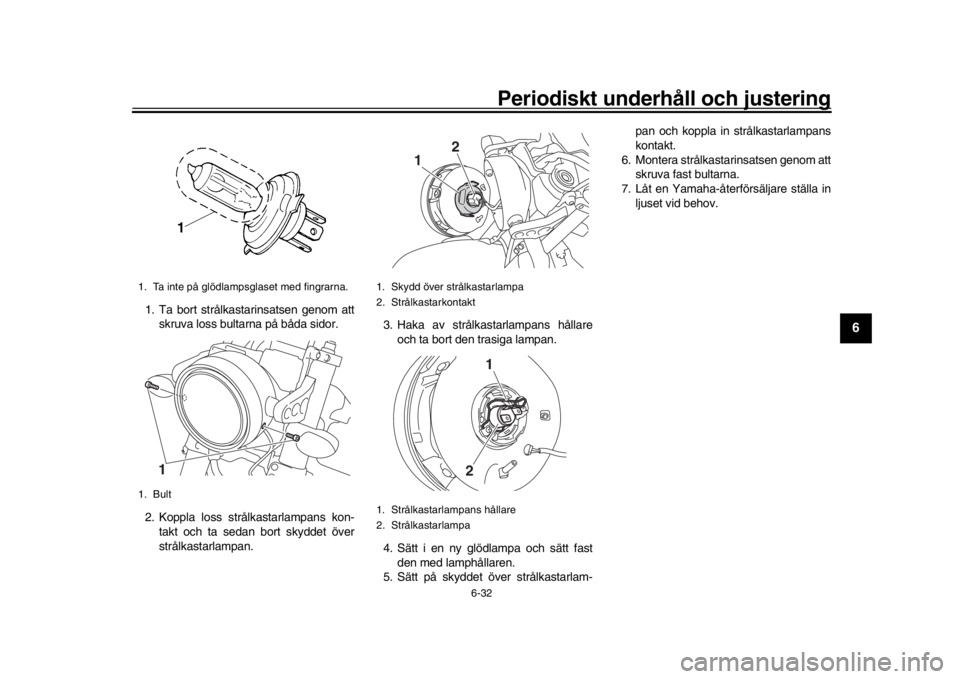

1. Ta bort strålkastarinsatsen genom att skruva loss bultarna på båda sidor.
2. Koppla loss strålkastarlampans kon- takt och ta sedan bort skyddet över
strålkastarlampan. 3. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med lamphållaren.
5. Sätt på skyddet över strålkastarlam- pan och koppla in strålkastarlampans
kontakt.
6. Montera strålkastarinsatsen genom att skruva fast bultarna.
7. Låt en Yamaha-återförsäljare ställa in
ljuset vid behov.1. Ta inte på glödlampsglaset med fingrarna.
1. Bult
1
1. Skydd över strålkastarlampa
2. Strålkastarkontakt
1. Strålkastarlampans hållare
2. Strålkastarlampa
1 2
1
2
BAE-9-M1.book 32 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Periodiskt underhåll och justering
6-33
1
2
3
4
56
7
8
9
10
11
12
MAU45226
Byte av parkeringsljuslampa Om parkeringsljuslampan går sönder, byt ut
den enligt följande. 1. Ta bort strålkastare n. (Se sidan 6-31.)
2. Ta bort parkeringsljusets lampsockel (tillsammans med lampan) genom att
dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
6. Montera av strålkastaren.
MAU70540
Bromsljus/bakljusDenna modell är utrustad med ett broms-
ljus/bakljus av LED-typ.
Om ett bromsljus/bakljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
1. Sockel för parkeringsljusets lampa
