Entretien périodique et réglage
7-34
7
FAU54502
Veilleuses
Ce modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU70540
Feu stop/arrière
Le feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
UBL1F0F0.book Page 34 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-35
7
FAU39881
Clignotant avant
Si un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAUT1331
Ampoule de clignotant arrière
Si un clignotant arrière ne s’allume pas,
faire contrôler le circuit électrique ou faire
remplacer l’ampoule par un concession-
naire Yamaha.
UBL1F0F0.book Page 35 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-36
7
FAU78560

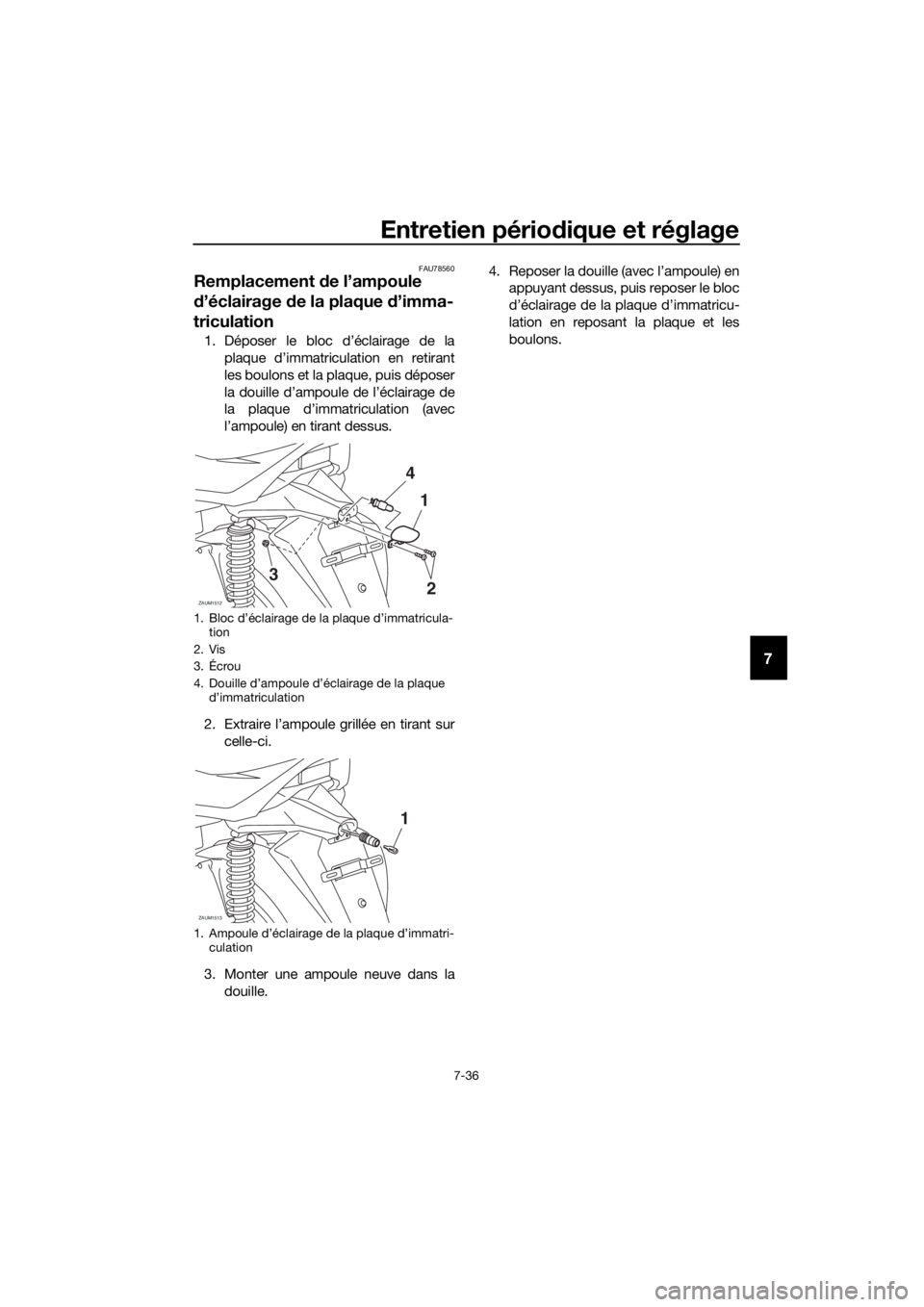

Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation
1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les boulons et la plaque, puis déposer
la douille d’ampoule de l’éclairage de
la plaque d’immatriculation (avec
l’ampoule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.4. Reposer la douille (avec l’ampoule) en
appuyant dessus, puis reposer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant la plaque et les
boulons.
1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
1. Ampoule d’éclairage de la plaque d’immatri-
culation
ZAUM1512
1 4
3
2
ZAUM1513
1
UBL1F0F0.book Page 36 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-37
7
FAU60701
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.
FAU76551Dépannage du système de clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.La clé intelligente est-elle activée ?
(Voir page 3-5.)
La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionne
pas. Faire recharger la batterie du vé-
hicule ou la remplacer. (Voir page
7-30.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.

savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UBL1F0F0.book Page 37 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-38
7
FAU68020
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer la bougie.
Contrôler la connexion
des câbles de la
batterie et faire
recharger la batterie
par un concessionnaire
Yamaha si nécessaire.
2. BatterieLa batterie est en
bon état.
Actionner le
démarreur électrique.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumides
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer la bougie
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
UBL1F0F0.book Page 38 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-39
7

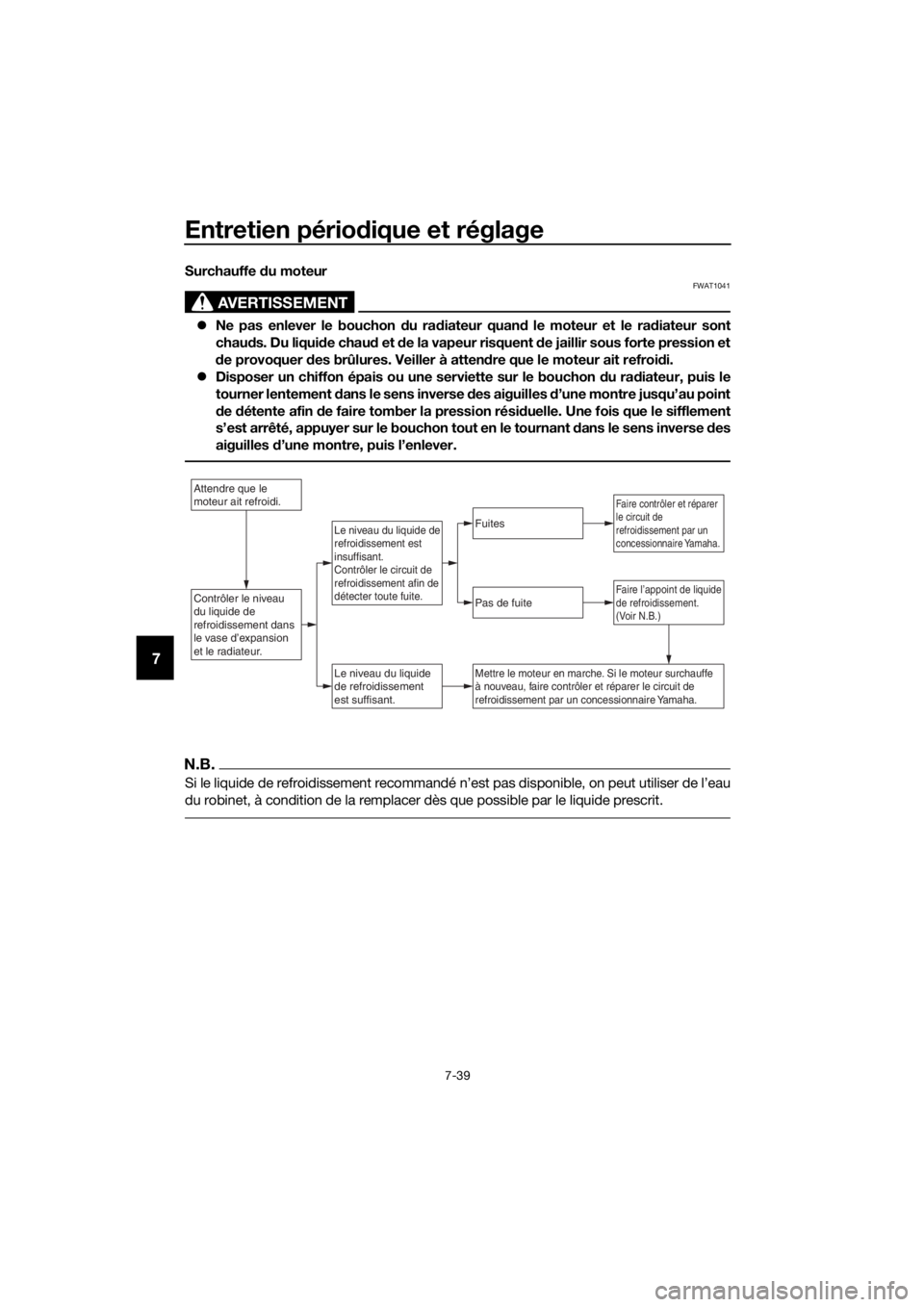

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont
chauds. Du liquide chaud et de la vapeur risquent de jaillir sous forte pression et
de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point
de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UBL1F0F0.book Page 39 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-40
7
FAU76561
Mode d’urgence
Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mode d’ur-
gence
1. Arrêter le véhicule dans un endroit sûr
et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à
clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence.
3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.4. Pour saisir le numéro d’identification,
il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente.
Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.
↓
Le témoin du système de clé intelli-
gente commence à clignoter.
↓
Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.
↓
Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.
↓
Appuyer de nouveau sur le bouton et
le maintenir enfoncé.
↓
1. Témoin du système de clé intelligente “ ”
ZAUM14701
1.
2. Clé intelligente (intérieur)
3.
868588
868588
1
32
UBL1F0F0.book Page 40 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-41
7
Après que le témoin du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.
↓
Le deuxième chiffre a été défini ; il
s’agit de “2”.
↓
Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.


système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-

Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la procé-
dure de saisie du numéro d’identifica-
tion.
Lorsque le témoin du système de clé
intelligente est autorisé à clignoter 9
fois ou plus.
Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de
clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
