2020 YAMAHA TRACER 900 GT Bruksanvisningar (in Swedish)

DIC183
MTT850D
ÄGARENS HANDBOK
B1J-F8199-M2
[Swedish (M)]
Läs den här handboken noga innan fordonet används.

MAU81560
Läs den här handboken noga innan fordonet används. Handboken ska medfölja fordonet om det säljs.
MAU81571
För Europa
Försäkran om överensstämmelse:
Härmed försäkrar YAMAHA MOTOR ELECTRONICS Co., Ltd att denna typ av radioutrustning, STARTSPÄRR, 1RC-00,
överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:
https://global.yamaha-motor.com/eu_doc/
Frekvensband: 134.2 kHz
Maximal signalstyrka: 49.0 [dBμV/m]
Tillverkare:
YAMAHA MOTOR ELECTRONICS Co., Ltd 1450-6 Mori, Mori-machi, Shuchi-Gun, Shizuoka, 437-0292 Japan
Importör:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Nederländerna
För Sydafrika
TA-2018/1995
UB1JM2M0.book Page 1 Wednesday, September 4, 2019 11:02 AM

Inledning
MAU10103
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av MTT850D, kan du dra fördelar av den stora erfarenhet som Yamaha besitter och den senaste teknologin vad gäller des ign
och tillverkning av högkvalitativa produkter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njut a av alla fördelarna som din MTT850D har. Handboken ger dig int e bara
anvisningar om hur du hanterar, kontrollerar och sköter din motorcykel, den ger dig även information om hur du ska skydda dig s jälv och
andra från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din motorcykel i bästa möjliga skick. Om du har ytterligare frågor ska
du inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig många säkra och trevliga körningar. Kom bara ihåg att låta säkerheten gå först!
Yamaha har alltid som mål att förbättra produktdesign och kvalitet. Av denna anledning, medan denna handbok innehåller den senast
tillgängliga produktinformationen, kan det förekomma vissa skillnader mellan ditt fordon och denna handbok. Kontakta en Yamaha- åter-
försäljare om du har några frågor om handboken.
VARNING
MWA10032
Läs den här handboken noga innan du börjar använda motorcykeln.
UB1JM1M0.book Page 1 Friday, October 5, 2018 2:40 PM

Viktig information om handboken
MAU10134
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.Detta är en varningssymbol. Den används för att uppmärksamma dig på att det finns risk för
personskador. Följ alla säkerhetsmeddelanden
efter symbolen för att undvika personskador
och dödsfall.
En VARNING innebär en farlig situation som, om den inte undviks, kan resultera i livshotande
skador.
VIKTIGT anger att speciell försiktighet måste iakttas för att undvika att fordonet eller annan
egendom skadas.
Ett TIPS är viktig information för att underlätta vissa handhavanden.
VARNING
VIKTIGTTIPS
UB1JM1M0.book Page 1 Friday, October 5, 2018 2:40 PM

Viktig information om handboken
MAU36391
MTT850D
ÄGARENS HANDBOK
©2020 av Yamaha Motor Co., Ltd.
1:a utgåvan, augusti 2019
Alla rättigheter förbehållna.
Omtryck eller obehörig användning
utan skriftligt tillstånd från Yamaha Motor Co., Ltd.
är uttryckligen förbjuden.
Tryckt i Nederländerna.
UB1JM2M0.book Page 2 Wednesday, September 4, 2019 10:53 AM

InnehållSäkerhetsinformation...................... 1-1
Beskrivning ....................................... 2-1

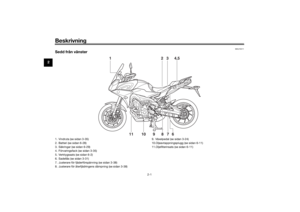

Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Instrument och
kontrollfunktioner ............................ 3-1
Startspärrsystem ............................ 3-1
Huvudströmbrytare/styrlås ............. 3-2
Omkopplare på styrhandtagen....... 3-3
Indikeringslampor och varningslampor ........................... 3-5
Farthållarsystem ............................. 3-7
Display .......................................... 3-10

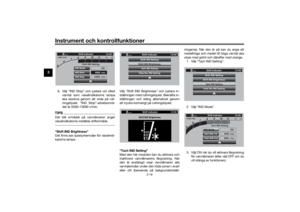

MENU-skärm ................................ 3-14
D-läge (körläge) ............................ 3-23
Kopplingshandtag ........................ 3-24
Växelpedal .................................... 3-24
Snabbväxlingssystem................... 3-24
Bromshandtag .............................. 3-25
Bromspedal .................................. 3-25
ABS .............................................. 3-25
Antispinnsystem ........................... 3-26
Tanklock ....................................... 3-28
Bränsle ......................................... 3-29
Bränsletankens överfyllningsslang...................... 3-30
Katalysator ................................... 3-31
Sadlar ........................................... 3-31 Justera höjden på förarens
sadel .......................................... 3-32
Hjälmhållare .................................. 3-34
Förvaringsfack .............................. 3-35
Vindruta ........................................ 3-35
Justera strålkastarna..................... 3-36
Styrets läge .................................. 3-36
Justering av framgaffel.................. 3-36
Justering av stötdämpare ............. 3-38
Likströmsuttag ............................. 3-40
Strömuttag .................................... 3-40
Sidostöd ........................................ 3-41
Avstängningssystem för tändkrets.................................... 3-41
För din egen säkerhet –
kontroller före körning ..................... 4-1
Hantering och viktiga punkter vid
körning ............................................... 5-1
Starta motorn .................................. 5-1
Växling............................................. 5-2
Tips för att sänka bränsleförbrukningen................... 5-3
Inkörning av motorn ........................ 5-4
Parkering ......................................... 5-4
Periodiskt underhåll och
justering ............................................. 6-1
Verktygssats.................................... 6-2 Tabeller över regelbundet
underhåll...................................... 6-3
Tabell över regelbunden skötsel av emissionssystemet ................. 6-3
Tabell över allmänt underhåll och
smörjning..................................... 6-5
Lossa och sätta fast panelen.......... 6-9
Kontroll av tändstiften................... 6-10
Kanister......................................... 6-11
Motorolja....................................... 6-11
Fördelar med Yamalube ............... 6-13
Kylvätska ...................................... 6-14
Luftfilter......................................... 6-15
Kontroll av tomgångsvarvtalet ...... 6-15
Kontroll av gashandtagets spel .... 6-15
Ventilspel ...................................... 6-16
Däck.............................................. 6-16
Gjutna fälgar ................................. 6-19
Justering av kopplingshandtagets spel ............................................ 6-19
Kontroll av bromshandtagets spel ............................................ 6-20
Bromsljuskontakter....................... 6-20
Kontroll av bromsbelägg fram och
bak ............................................ 6-20
Kontroll av bromsvätskenivån ...... 6-21
Byte av bromsvätska .................... 6-22
Kedjespänning .............................. 6-22
Rengöring och smörjning av
kedjan........................................ 6-24UB1JM1M0.book Page 1 Friday, October 5, 2018 2:40 PM

Innehåll
Kontroll och smörjning av kablar .........................................6-24
Kontroll av och smörjning av gashandtag och kabel ...............6-24
Kontroll av och smörjning av
bromspedal och växelpedal.......6-25
Kontroll av och smörjning av broms- och kopplingshandtag...6-25
Kontroll och smörjning av mittstöd och sidostöd ................6-26
Smörjning av svingarmens
ledpunkter ..................................6-26
Kontroll av framgaffeln ..................6-26
Kontroll av styrningen....................6-27
Kontroll av hjullager .......................6-27
Batteri ............................................6-28
Byta säkringar ...............................6-29
Fordonsbelysning ..........................6-31
Byte av blinkerslampa ...................6-32
Byte av nummerskyltsbelysning....6-32
Felsökning .....................................6-33

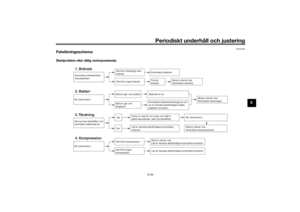

Felsökningsschema.......................6-34
Skötsel och förvaring av
motorcykeln ......................................7-1
Försiktighet med matta färger .........7-1
Skötsel.............................................7-1
Förvaring .........................................7-3 Specifikationer
................................. 8-1
Konsumentinformation .................... 9-1
Identifikationsnummer .................... 9-1
Diagnoskontakt ............................... 9-2
Registrera fordonsdata ................... 9-2
Register ........................................... 10-1
UB1JM1M0.book Page 2 Friday, October 5, 2018 2:40 PM

1-1
1
Säkerhetsinformation
MAU1028C
Ta ansvar som ägare
Du, som ägare till fordonet, är ansvarig för
att motorcykeln fungerar på ett säkert och
korrekt sätt.
Motorcyklar kör i ett spår.
Säker hantering och användning beror på
korrekt körteknik så väl som förarens kun-
skaper. Alla förare ska känna till följande
innan de kör motorcykeln.
Han eller hon ska: Få ingående anvisningar om alla as-
pekter av motorcykelkörning av en
kunnig person.
 Iaktta varningar och underhållskrav i
den här ägarhandboken.
 Få behörig utbildning i säker och kor-
rekt körteknik.
 Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
 Kör inte en motorcykel utan att först
ha genomgått korrekt utbildning. Gå
en kurs. Nybörjare ska utbildas av en
certifierad instruktör. Kontakta en
auktoriserad motorcykelåterförsäljare
för att ta reda på vilka kurser som er-
bjuds där du bor. Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert
skick. Risken för en olycka eller egendoms-
skador ökar om du inte inspekterar och un-
derhåller fordonet på rätt sätt. En lista över
kontroller före körning finns på sidan 4-1.
 Denna motorcykel är konstruerad för
att bära föraren och en passagerare.
 Att bilister inte upptäcker och känner
igen motorcyklar i trafiken är den do-
minerande orsaken till olyckor mellan
bilar och motorcyklar. Många olyckor
orsakas av bilförare som inte ser mo-
torcykeln. Att göra sig själv synlig ver-
kar vara ett mycket effektivt sätt att
minska risken för denna typ av olyck-
or.
Alltså:
• Använd en ljus jacka.
• Var extra försiktig när du närmar dig
och kör genom korsningar, efter-
som korsningar är de vanligaste
platserna för motorcykelolyckor.
• Kör där bilisterna kan se dig. Undvik att köra i bilisternas döda vinkel.
• Utför inte skötsel på en motorcykel om du inte besitter nödvändig kun-
skap. Kontakta en auktoriserad
motorcykelåterförsäljare för grund- läggande information om motorcy-
kelskötsel. Vissa uppgifter får
endast utföras av behörig personal.
 Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt motorcykelkörkort.
• Se till att du är behörig och enbart
lånar ut motorcykeln andra behöri-
ga förare.
• Känn din kompetens och din be-
gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
• Vi rekommenderar att du övar dig på att köra motorcykeln där det inte
finns någon trafik tills du känner
motorcykeln och alla dess reglage
ordentligt.
 Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög
hastighet eller felaktig kurvtagning
(otillräcklig lutningsvinkel för hastighe-
ten).
• Följ alltid hastighetsbegränsningar-
na och kör aldrig fortare än vad
väglaget och trafikförhållandena
medger.UB1JM1M0.book Page 1 Friday, October 5, 2018 2:40 PM
