2020 YAMAHA TMAX Bruksanvisningar (in Swedish)

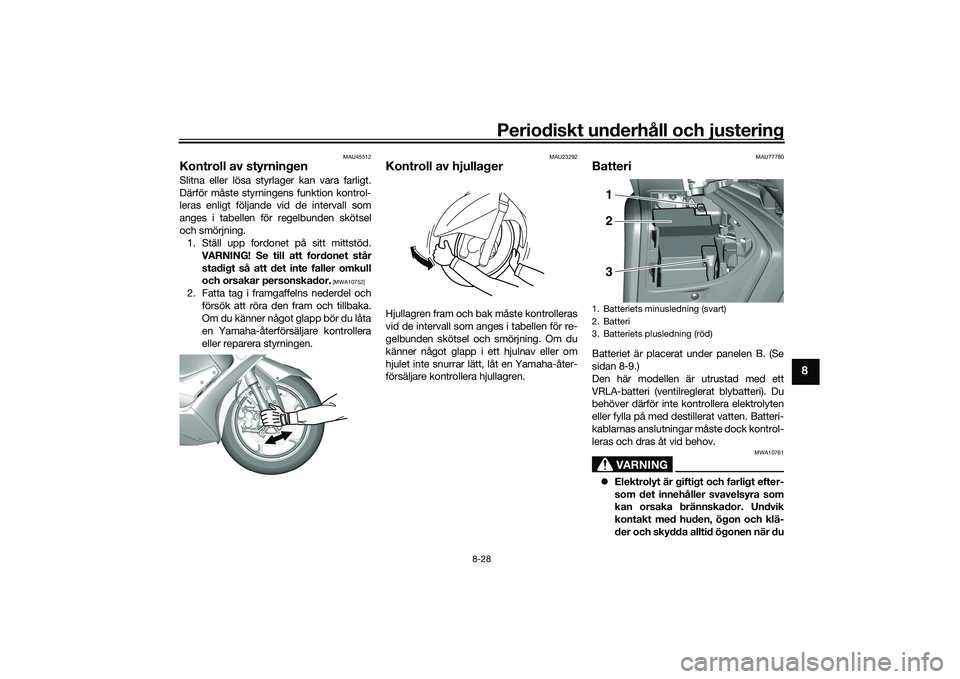

Periodiskt underhåll och justering
8-28
8
MAU45512
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet stårstadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU77780
BatteriBatteriet är placerat under panelen B. (Se
sidan 8-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du1. Batteriets minusledning (svart)
2. Batteri
3. Batteriets plusledning (röd)
1
2
3
UB3TM0M0.book Page 28 Wednesday, September 4, 2019 3:19 PM

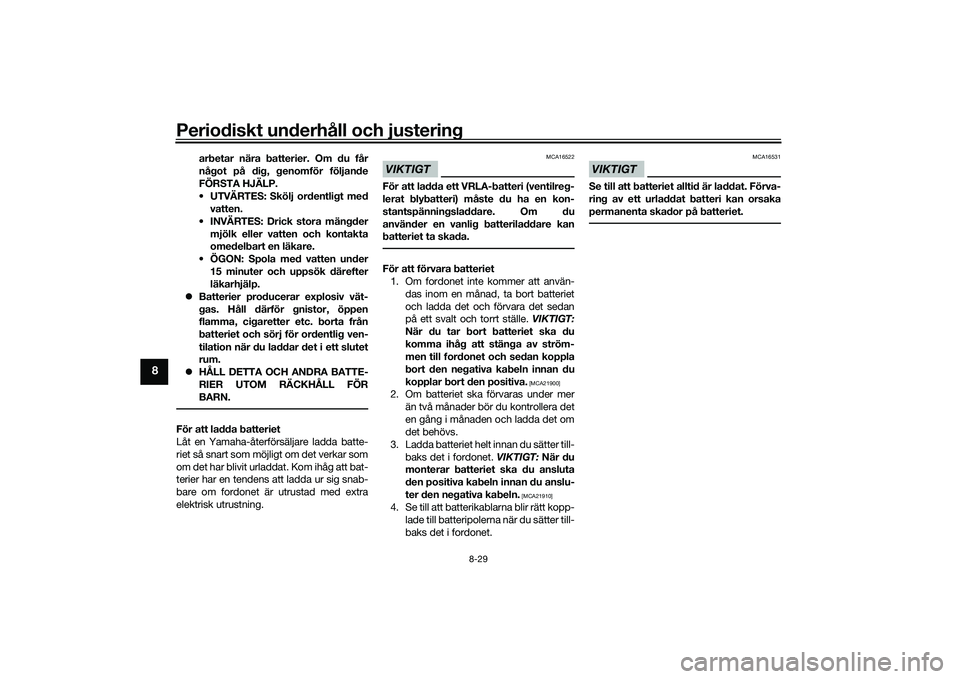

Periodiskt underhåll och justering
8-29
8
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av ström-
men till fordonet och sedan koppla
bort den negativa kabeln innan du
kopplar bort den positiva.
[MCA21900]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du ansluta
den positiva kabeln innan du anslu-
ter den negativa kabeln.
[MCA21910]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UB3TM0M0.book Page 29 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-30
8
MAU81472
Byta säkringarSäkringsdosa 1, bromsljussäkringen och
farthållarsäkringen finns bakom panelen A.
(Se sidan 8-9.)
Säkringsdosa 2 och huvudsäkringen är pla-
cerade bakom vindrutan.
TIPSTa bort startreläets skydd för att komma åt
huvudsäkringen.Gör på följande sätt när du behöver komma
åt säkringsdosa 2 och huvudsäkringen.1. Ta bort åtkomstskydden genom att
lossa snabbfästena.
2. Ta bort skydden.
3. Ta bort vindrutan genom att skruva loss skruvarna.
1. Säkringsbox 1
2. Säkring för ABS styrenhet
3. Säkring för strömuttag
4. Säkring för strålkastare
5. Säkring för ETV (elektriskt gasspjäll)
6. Säkring för ABS-motor
7. ABS-solenoidsäkring
8. Reservsäkring
9. Säkring för farthållare (XP560D)
10.Bromsljussäkring (XP560D)2
3
4
5
6
7
8
8
9
10
1 1
1. Startreläets skydd
2. Huvudsäkring
3. Reserv för huvudsäkring
4. Säkringsbox 2
5. Säkring för signalsystem
6. Säkring för tändning
7. Säkring för bakljus
8. Motorsäkring för kylfläkt
9. Säkring för bränsleinsprutningssystemet
10.Backupsäkring
11.Reservsäkring
12.Reservsäkring (XP560D)
13.Säkring för vindrutemotor (XP560D)
14.Bagagesäkring (XP560E)
5
6
7
8
9
10
12 13,14 11
1 1
2
3
2
3
4
4
1. Täcklock över skruv
2. Snabbfäste
1. Lock
1
212
1
UB3TM0M0.book Page 30 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-31
8
4. Avlägsna innerpanelen genom att tabort bultarna och snabbfästena.
5. Montera innerpanelen genom att montera bultarna och snabbfästena. 6. Sätt tillbaks vindrutan och skruva fast
skruvarna.
7. Montera skydden.
8. Sätt fast åtkomstskydden genom att montera snabbfästena.
Om en säkring är sönder, byt ut den enligt
följande. 1. Stäng av strömmen till fordonet.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Vindruta
2. Skruv
1. Innerpanel
2. Bult
3. Snabbfäste
1
2
2 21 2
2
3 3
2
1. Täcklock över skruv
1
Säkringar:Huvudsäkring:
40.0 A
Säkring för strålkastare: 7.5 A
Säkring för bakljus: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för bränsleinsprutningssys-
temet: 7.5 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring: 15.0 A
Säkring för strömuttag:
2.0 A
Backupsäkring: 15.0 ASäkring för ETV (elektriskt gasspjäll):7.5 A
Bagagesäkring:
7.5 A (XP560E)
Säkring för bromsljus: 1.0 A (XP560D)
Säkring för farthållare: 1.0 A (XP560D)
Säkring för vindrutemotor:
20.0 A (XP560D)
UB3TM0M0.book Page 31 Wednesday, September 4, 2019 3:19 PM

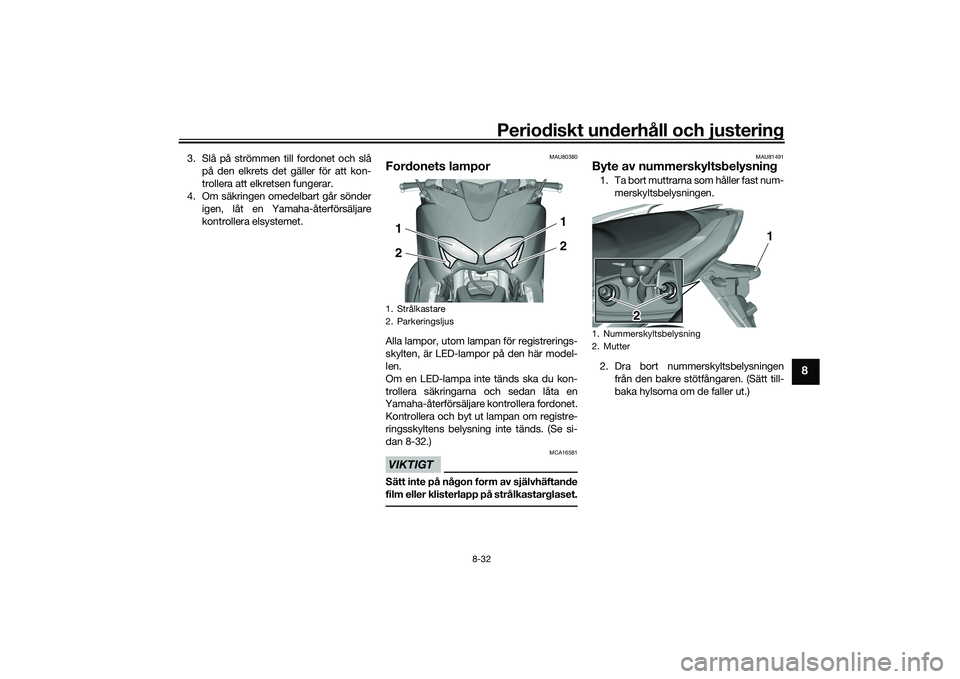

Periodiskt underhåll och justering
8-32
8
3. Slå på strömmen till fordonet och slåpå den elkrets det gäller för att kon-
trollera att elkretsen fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yama ha-återförsäljare
kontrollera elsystemet.
MAU80380
Fordonets lamporAlla lampor, utom lamp an för registrerings-
skylten, är LED-lampor på den här model-
len.
Om en LED-lampa inte tänds ska du kon-
trollera säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.
Kontrollera och byt ut lampan om registre-
ringsskyltens belysning inte tänds. (Se si-
dan 8-32.)VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU81491
Byte av nummerskyltsbelysning1. Ta bort muttrarna som håller fast num- merskyltsbelysningen.
2. Dra bort nummerskyltsbelysningen från den bakre stötfångaren. (Sätt till-
baka hylsorna om de faller ut.)
1. Strålkastare
2. Parkeringsljus2 1
2
1
1. Nummerskyltsbelysning
2. Mutter
21
UB3TM0M0.book Page 32 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-33
8
3. Ta bort den trasiga lampan genom attdra ut den.
4. Sätt in en ny lampa i sockeln och tryck ned sockeln på plats.
5. Montera nummerskyltsbelysningen på den bakre stötfångaren.
6. Montera muttrarna och dra åt till angi-
vet moment.
MAU25865
FelsökningTrots att ditt Yamaha-fordon undersöktes
noga innan det lämnade fabriken kan du
råka ut för problem under användningen.
Om det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet skulle behö-
va repareras bör du lämna fordonet till en
Yamaha-återförsäljare, vars skickliga tekni-
ker har nödvändiga verktyg, erfarenhet och
kunskap att reparera ditt fordon på ett rik-
tigt sätt.
Se till att endast använda Yamahas origi-
nalreservdelar. Även om oäkta delar kan
likna originaldelar är de ofta av sämre kvali-
tet, har kortare livslängd och kan leda till en
dyr reparation senare.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
MAU77992
Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar.
 Är den smarta nyckeln på? (Se sidan
3-4.)
 Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-5.)
 Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-5.)
 Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
 Använder du den smarta nyckeln som
är registrerad för fordonet?
 Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut ford onsbatteriet. (Se si-
dan 8-28.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du ha r kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
1. Bussning
2. Lampa för nummerskyltsbelysning
3. NummerskyltsbelysningÅtdragningsmoment: Mutter för nummerskyltsbelysning:
3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TM0M0.book Page 33 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-34
8

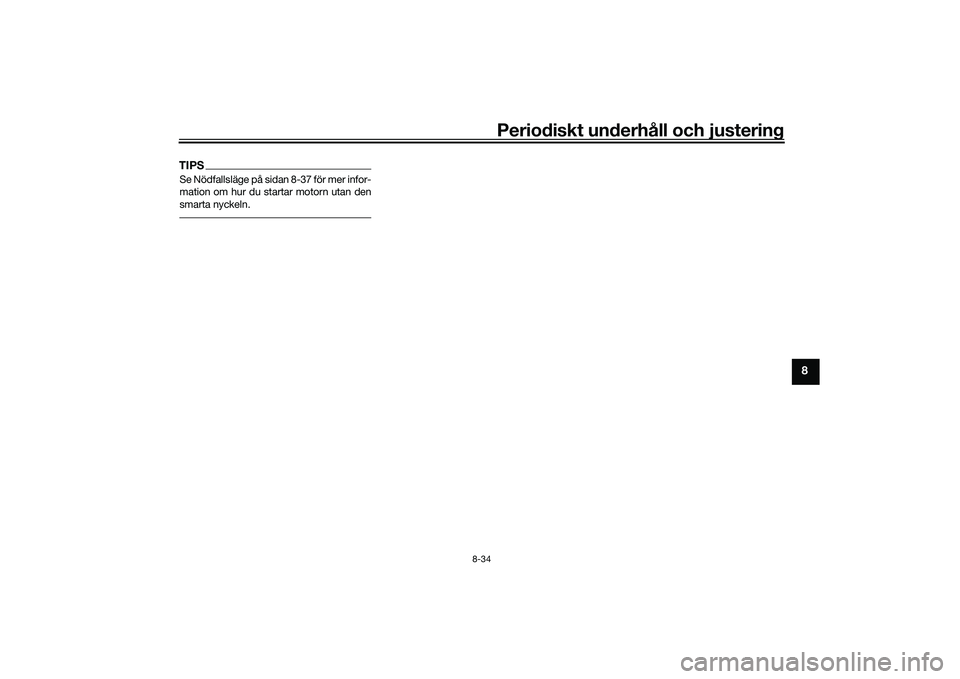

TIPSSe Nödfallsläge på sidan 8-37 för mer infor-
mation om hur du startar motorn utan den
smarta nyckeln.
UB3TM0M0.book Page 34 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-35
8
MAU86350

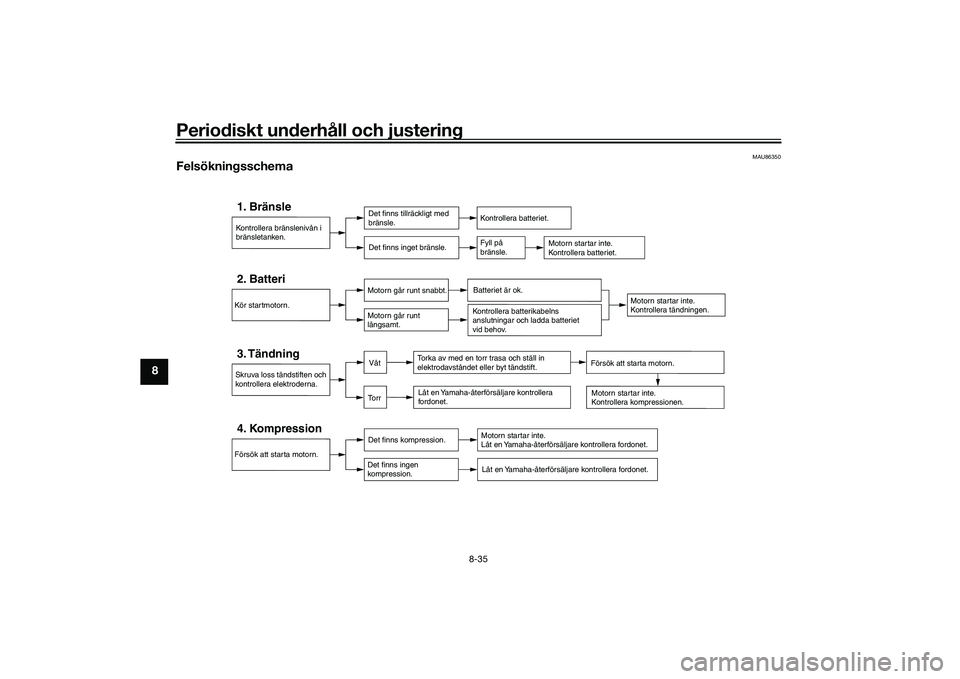

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
To r rVåt
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UB3TM0M0.book Page 35 Wednesday, September 4, 2019 3:19 PM
