Periodiskt underhåll och justering
8-20
8
MAU51921

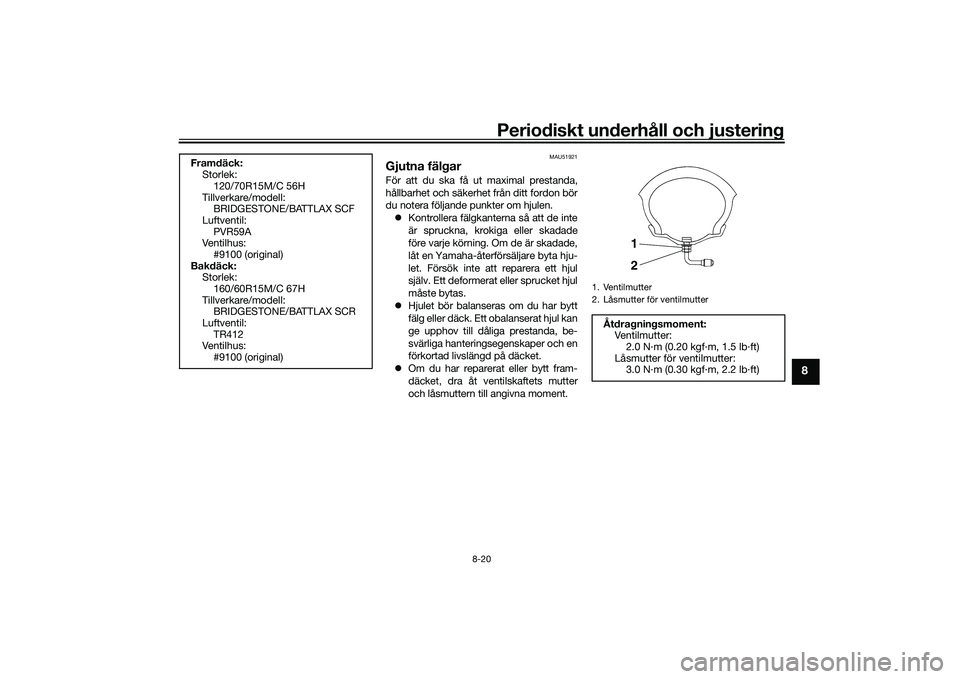

Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen. Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återf örsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
 Om du har reparera t eller bytt fram-
däcket, dra åt ventilskaftets mutter
och låsmuttern till angivna moment.
Framdäck:
Storlek:
120/70R15M/C 56H
Tillverkare/modell: BRIDGESTONE/BATTLAX SCF
Luftventil: PVR59A
Ventilhus:
#9100 (original)
Bakdäck: Storlek:
160/60R15M/C 67H
Tillverkare/modell: BRIDGESTONE/BATTLAX SCR
Luftventil: TR412
Ventilhus:
#9100 (original)
1. Ventilmutter
2. Låsmutter för ventilmutter
Åtdragningsmoment:Ven ti lm u t ter :
2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Låsmutter för ventilmutter: 3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
UB3TM0M0.book Page 20 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-21
8
MAU50861

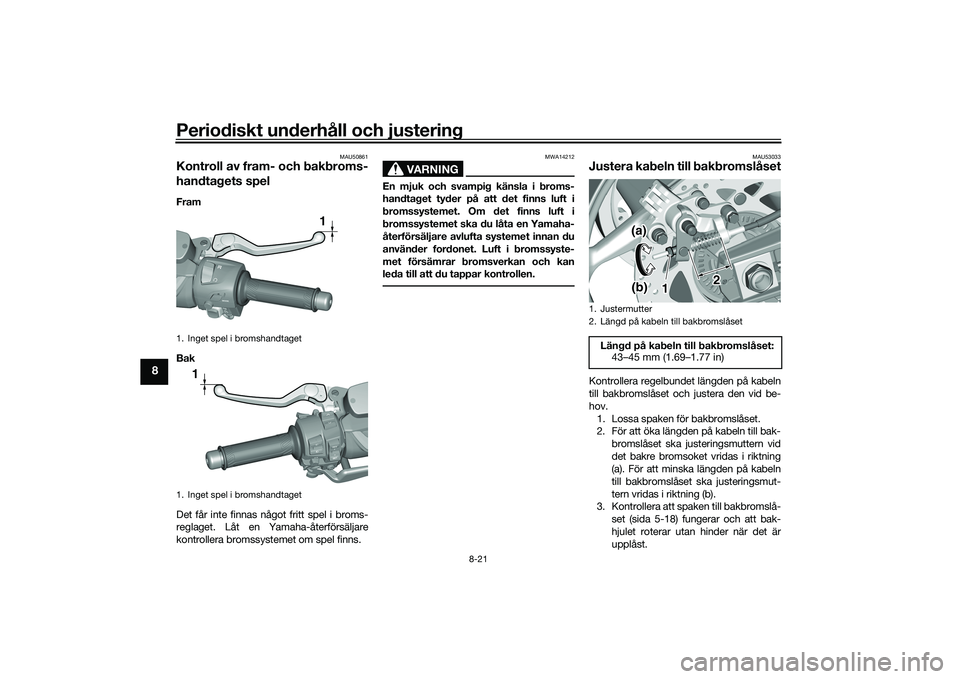

Kontroll av fram- och bakbroms-
handtagets spelFram
Bak
Det får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU53033
Justera kabeln till bakbromslåsetKontrollera regelbundet längden på kabeln
till bakbromslåset och justera den vid be-
hov.1. Lossa spaken för bakbromslåset.
2. För att öka längden på kabeln till bak- bromslåset ska justeringsmuttern vid
det bakre bromsoket vridas i riktning
(a). För att minska längden på kabeln
till bakbromslåset ska justeringsmut-
tern vridas i riktning (b).
3. Kontrollera att spaken till bakbromslå-
set (sida 5-18) fungerar och att bak-
hjulet roterar utan hinder när det är
upplåst.
1. Inget spel i bromshandtaget
1. Inget spel i bromshandtaget
1
1
1. Justermutter
2. Längd på kabeln till bakbromslåsetLängd på kabeln till bakbromslåset:43–45 mm (1.69–1.77 in)
1
2
(b)
(a)
UB3TM0M0.book Page 21 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-22
8
VARNING
MWA20290
Be en Yamaha-återförsäljare att utföra
justeringen om den inte kan utföras så
som beskrivs ovan.

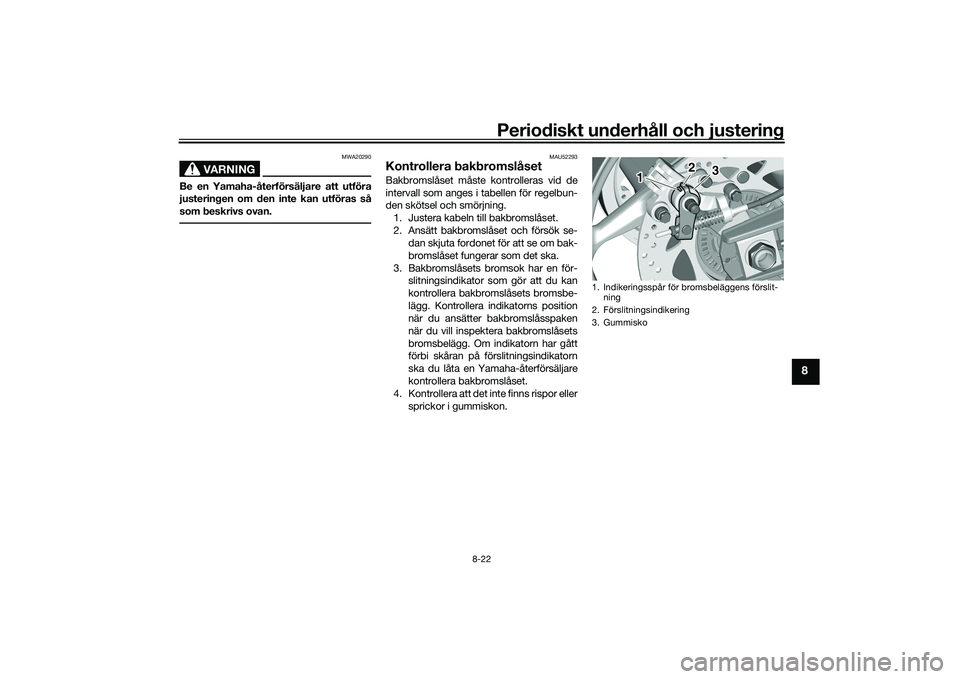

MAU52293
Kontrollera bakbromslåsetBakbromslåset måste kontrolleras vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.1. Justera kabeln till bakbromslåset.
2. Ansätt bakbromslåset och försök se- dan skjuta fordonet för att se om bak-
bromslåset fungerar som det ska.
3. Bakbromslåsets bromsok har en för- slitningsindikator som gör att du kan
kontrollera bakbromslåsets bromsbe-
lägg. Kontrollera indikatorns position
när du ansätter bakbromslåsspaken
när du vill inspektera bakbromslåsets
bromsbelägg. Om indikatorn har gått
förbi skåran på förslitningsindikatorn
ska du låta en Ya maha-återförsäljare
kontrollera bakbromslåset.
4. Kontrollera att det inte finns rispor eller
sprickor i gummiskon.
1. Indikeringsspår för bromsbeläggens förslit-ning
2. Förslitningsindikering
3. Gummisko
1
2 3
UB3TM0M0.book Page 22 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-23
8

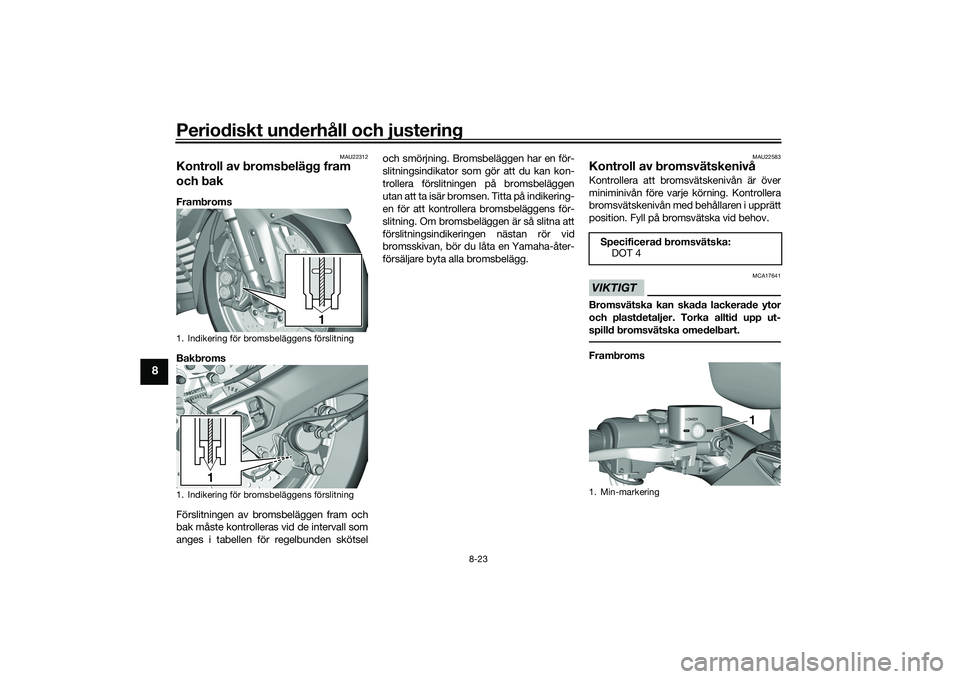

MAU22312
Kontroll av bromsbelägg fram
och bakFrambroms
Bakbroms
Förslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötseloch smörjning. Bromsbeläggen har en för-
slitningsindikator som gör att du kan kon-
trollera förslitningen på bromsbeläggen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning. Om bromsbeläggen är så slitna att
förslitningsindikeringen nästan rör vid
bromsskivan, bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU22583
Kontroll av bromsvätskenivåKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
bromsvätskenivån med behållaren i upprätt
position. Fyll på bromsvätska vid behov.VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.Frambroms
1. Indikering för bromsbeläggens förslitning
1. Indikering för bromsbeläggens förslitning
1
1
Specificerad bromsvätska:
DOT 41. Min-markering
LOWER
1
UB3TM0M0.book Page 23 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-24
8
Bakbroms
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg bromsvätskenivå kan tyda på
slitna bromsbelägg eller läckor i
bromssystemet, kom därför ihåg att
kontrollera bromsbeläggens förslit-
ning och om det finns läckor i broms-
systemet.
 Om bromsvätskenivån sjunker plöts-
ligt bör du be en Yamaha-återförsälja-
re att kontrollera orsaken innan du kör
fordonet.
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan. 
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tät-
ningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas vid
de intervall som anges nedan eller tidigare
om bromssystemet är skadat eller läcker.
 Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
1. Min-markering
LOWER
1
UB3TM0M0.book Page 24 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-25
8
MAU88810

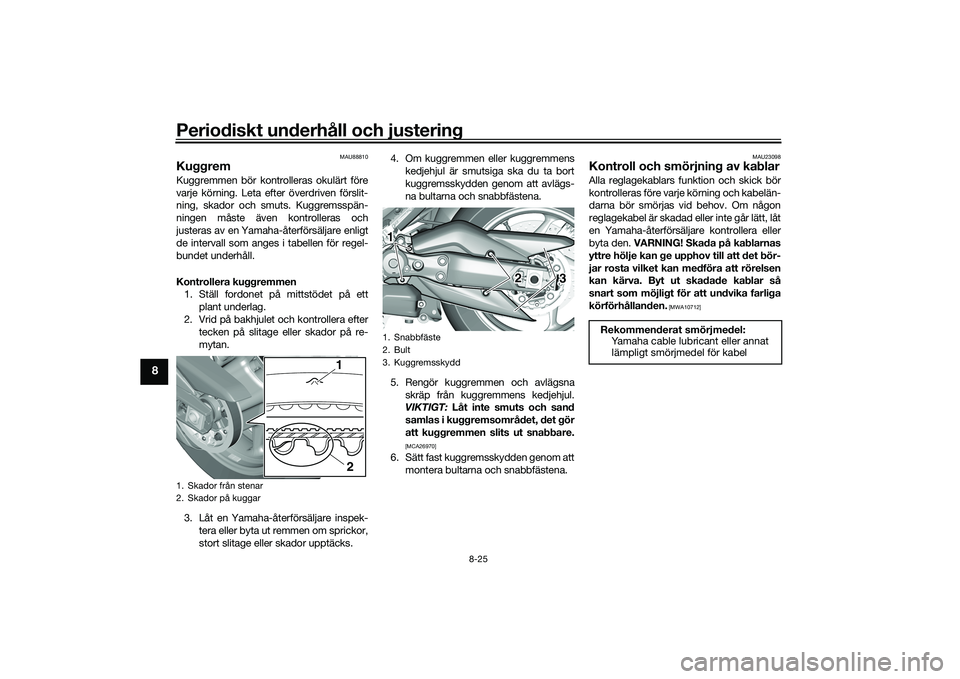

KuggremKuggremmen bör kontrolleras okulärt före
varje körning. Leta efter överdriven förslit-
ning, skador och smuts. Kuggremsspän-
ningen måste även kontrolleras och
justeras av en Yamaha-återförsäljare enligt
de intervall som anges i tabellen för regel-
bundet underhåll.
Kontrollera kuggremmen1. Ställ fordonet på mittstödet på ett
plant underlag.
2. Vrid på bakhjulet och kontrollera efter tecken på slitage eller skador på re-
mytan.
3. Låt en Yamaha-återförsäljare inspek- tera eller byta ut remmen om sprickor,
stort slitage eller skador upptäcks. 4. Om kuggremmen eller kuggremmens
kedjehjul är smutsiga ska du ta bort
kuggremsskydden genom att avlägs-
na bultarna och snabbfästena.
5. Rengör kuggremmen och avlägsna skräp från kuggremmens kedjehjul.
VIKTIGT: Låt inte smuts och sand
samlas i kuggremsområdet, det gör
att kuggremmen slits ut snabbare.
[MCA26970]
6. Sätt fast kuggremsskydden genom att montera bultarna och snabbfästena.
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
1. Skador från stenar
2. Skador på kuggar
1
2
1. Snabbfäste
2. Bult
3. Kuggremsskydd1 23
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB3TM0M0.book Page 25 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-26
8
MAU23115

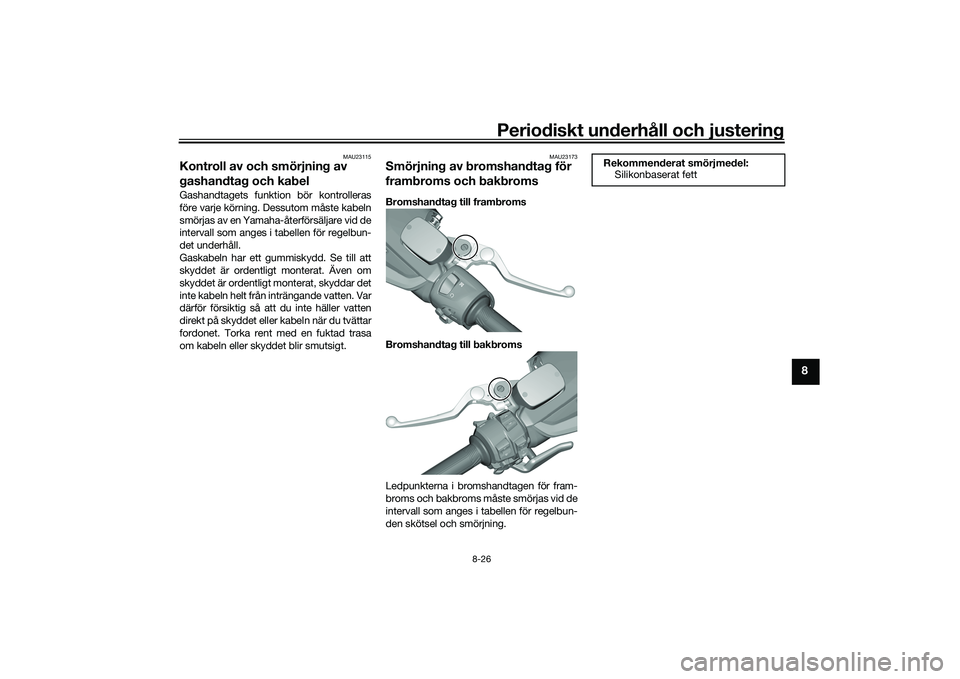

Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU23173
Smörjning av bromshandtag för
frambroms och bakbromsBromshandtag till frambroms
Bromshandtag till bakbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.
Rekommenderat smörjmedel:Silikonbaserat fett
UB3TM0M0.book Page 26 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-27
8
MAU23215

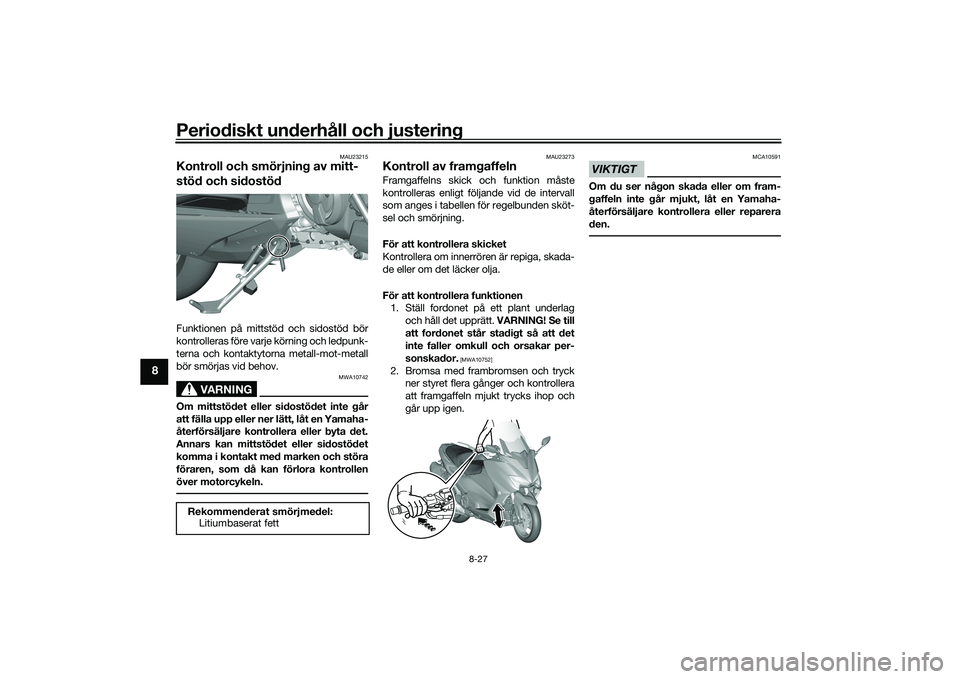

Kontroll och smörjning av mitt-
