2020 YAMAHA TMAX Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
5-24
5
TIPSTa bort snabbfästet genom att vrida den
skruvade delen moturs med en sexkant-
nyckel.2. Ta bort skydden.
3. Ta bort vindrutan genom att skruvaloss skruvarna. 4. Montera vindrutan i önskat läge ge-
nom att sätta fast skruvarna.
5. Dra åt skruvarna till angivet moment. VARNING! En lös vindruta kan leda
till en olycka. Se till att skruvarna
dras åt till specificerat moment.
[MWA15511]
6. Montera skydden.
7. Sätt tillbaka åtkomstskydden och montera snabbfästena.TIPSMontera snabbfästet genom att placera det
med den skruvade delen utdragen från
snabbfästets yta och sedan trycka ned den
till ytan.
1. Lock
1
1. Skruv
1. Skruv
1 111
Åtdragningsmoment:
Skruv för vindruta:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1. Täcklock över skruv
1
UB3TM0M0.book Page 24 Wednesday, September 4, 2019 3:19 PM

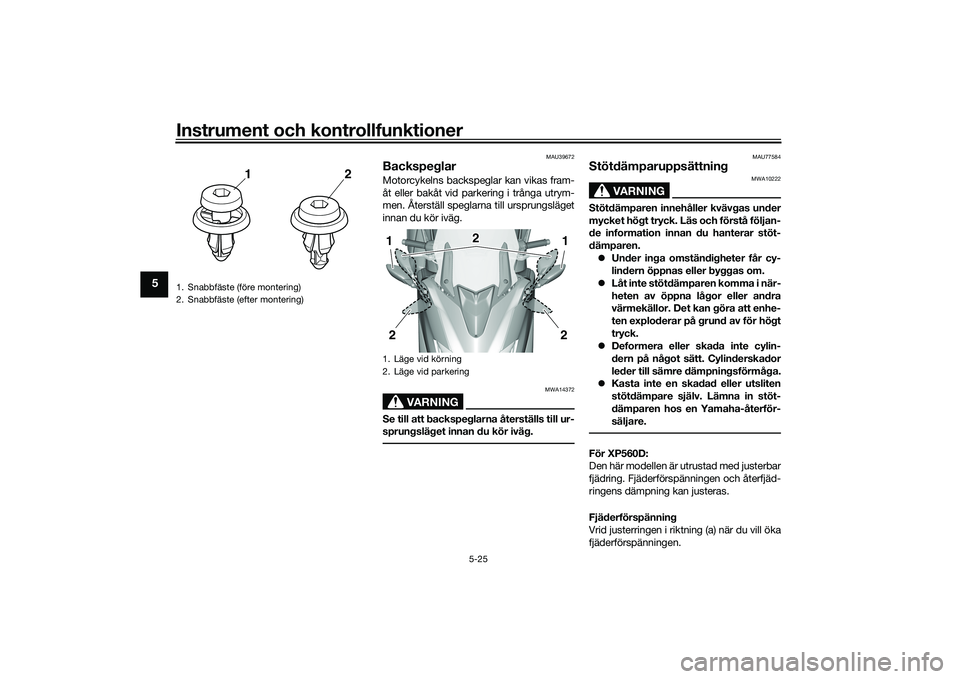

Instrument och kontrollfunktioner
5-25
5
MAU39672
BackspeglarMotorcykelns backspeglar kan vikas fram-
åt eller bakåt vid parkering i trånga utrym-
men. Återställ speglarna till ursprungsläget
innan du kör iväg.
VARNING
MWA14372
Se till att backspeglarna återställs till ur-
sprungsläget innan du kör iväg.
MAU77584
Stötdämparuppsättning
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen. Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.För XP560D:
Den här modellen är utrustad med justerbar
fjädring. Fjäderförspänningen och återfjäd-
ringens dämpning kan justeras.
Fjäderförspänning
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
1. Snabbfäste (före montering)
2. Snabbfäste (efter montering)
12
1. Läge vid körning
2. Läge vid parkering
1
1 2
2
2
UB3TM0M0.book Page 25 Wednesday, September 4, 2019 3:19 PM

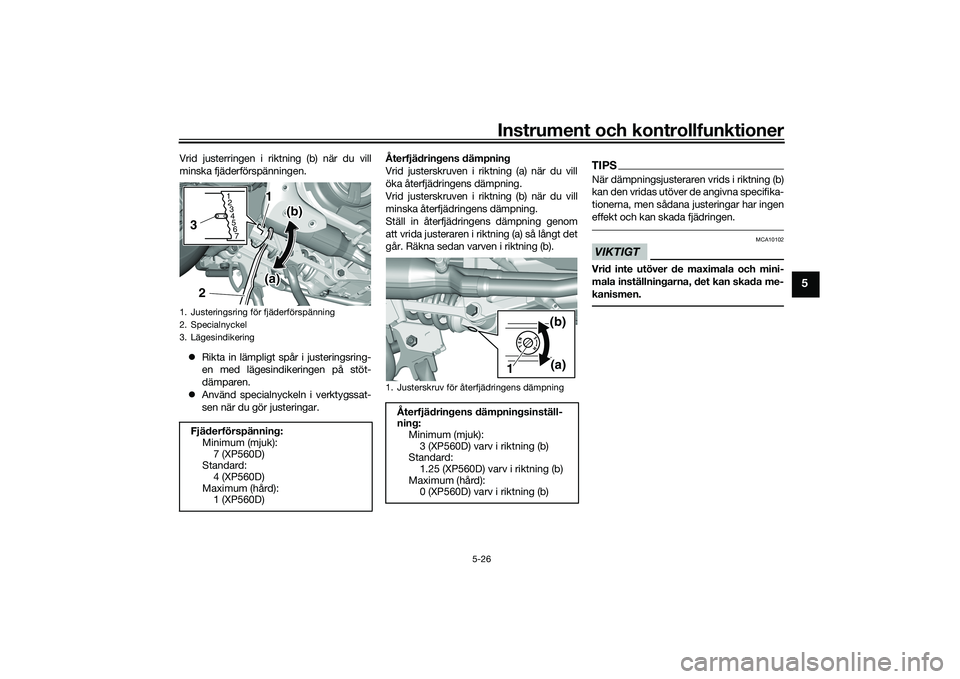

Instrument och kontrollfunktioner
5-26
5
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen. Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Använd specialnyckeln i verktygssat-
sen när du gör justeringar. Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan varven i riktning (b).
TIPSNär dämpningsjusteraren vrids i riktning (b)
kan den vridas utöver de angivna specifika-
tionerna, men sådana justeringar har ingen
effekt och kan skada fjädringen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. LägesindikeringFjäderförspänning:
Minimum (mjuk):7 (XP560D)
Standard:
4 (XP560D)
Maximum (hård): 1 (XP560D)
1234
5 67
1(a)
(b)
32
1. Justerskruv för återfjädringens dämpning
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):
3 (XP560D) varv i riktning (b)
Standard: 1.25 (XP560D) varv i riktning (b)
Maximum (hård): 0 (XP560D) varv i riktning (b)
(a)
(b)
1
UB3TM0M0.book Page 26 Wednesday, September 4, 2019 3:19 PM

Instrument och kontrollfunktioner
5-27
5
MAU77352
Likströmsuttag Den här modellen är utrustad med ett 12 V
likströmsuttag. Likströmsuttaget är place-
rat inuti det främre förvaringsfacket.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 24 W (2 A) eftersom säkringen
då kan gå eller batteriet laddas ur.För att använda strömuttaget1. Öppna det främre förvaringsfacket.
2. Stäng av strömmen till fordonet.
3. Ta av locket till strömuttaget.
4. Stäng av tillbehöret. 5. Sätt i tillbehörets kontakt i strömutta-
get.
6. Slå på strömmen till fordonet och star- ta motorn.
7. Slå på tillbehöret.
TIPSNär du har kört klart ska du komma ihåg att
stänga av tillbehöret, koppla bort det och
sätta fast locket på likströmsuttaget.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
1. Strömuttag
1
UB3TM0M0.book Page 27 Wednesday, September 4, 2019 3:19 PM

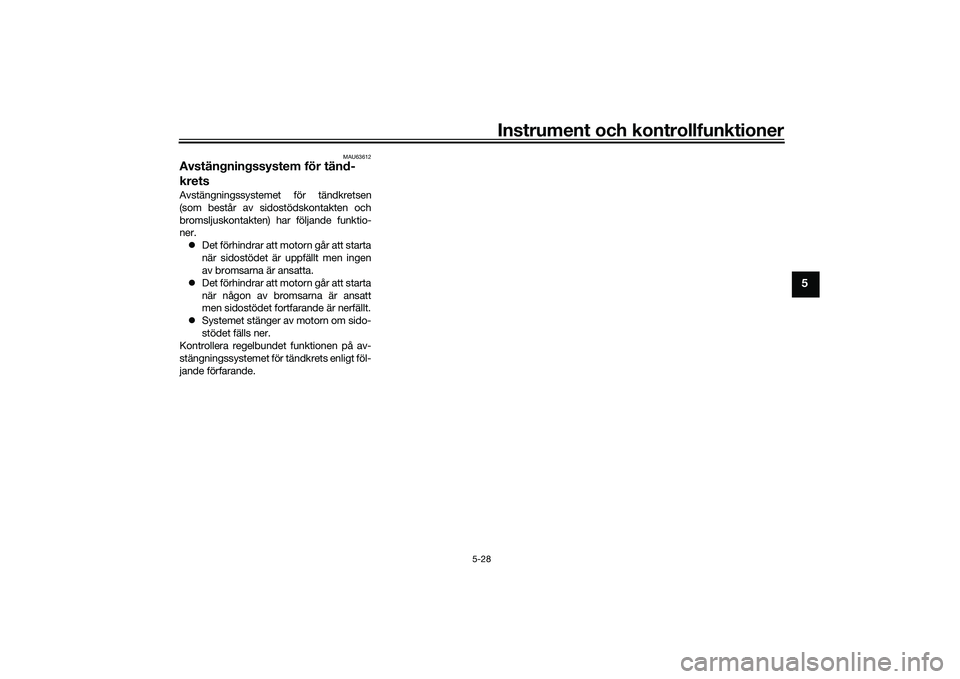

Instrument och kontrollfunktioner
5-28
5
MAU63612
Avstängningssystem för tänd-
kretsAvstängningssystemet för tändkretsen
(som består av sidostödskontakten och
bromsljuskontakten) har följande funktio-
ner. Det förhindrar att motorn går att starta
när sidostödet är uppfällt men ingen
av bromsarna är ansatta.
 Det förhindrar att motorn går att starta
när någon av bromsarna är ansatt
men sidostödet fortfarande är nerfällt.
 Systemet stänger av motorn om sido-
stödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB3TM0M0.book Page 28 Wednesday, September 4, 2019 3:19 PM

Instrument och kontrollfunktioner
5-29
5
JA NEJ JA NEJ NEJ JA
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är på.
3. Sätt på strömmen till fordonet.
4. Håll frambroms eller bakbroms ansatt.
5. Tryck på “ON/ ”-knappen.
Startar motorn?
Med motorn fortfarande avstängd:
6. Fäll upp sidostödet.
7. Håll frambroms eller bakbroms ansatt.
8. Tryck på “ON/ ”-knappen.
Startar motorn?
Med motorn fortfarande igång:
9. Fäll ner sidostödet.
Stannar motorn?
Systemet är ok. Du kan köra med skotern.Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den. Bromskontakten kanske inte fungerar som den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör. VARNING
UB3TM0M0.book Page 29 Wednesday, September 4, 2019 3:19 PM

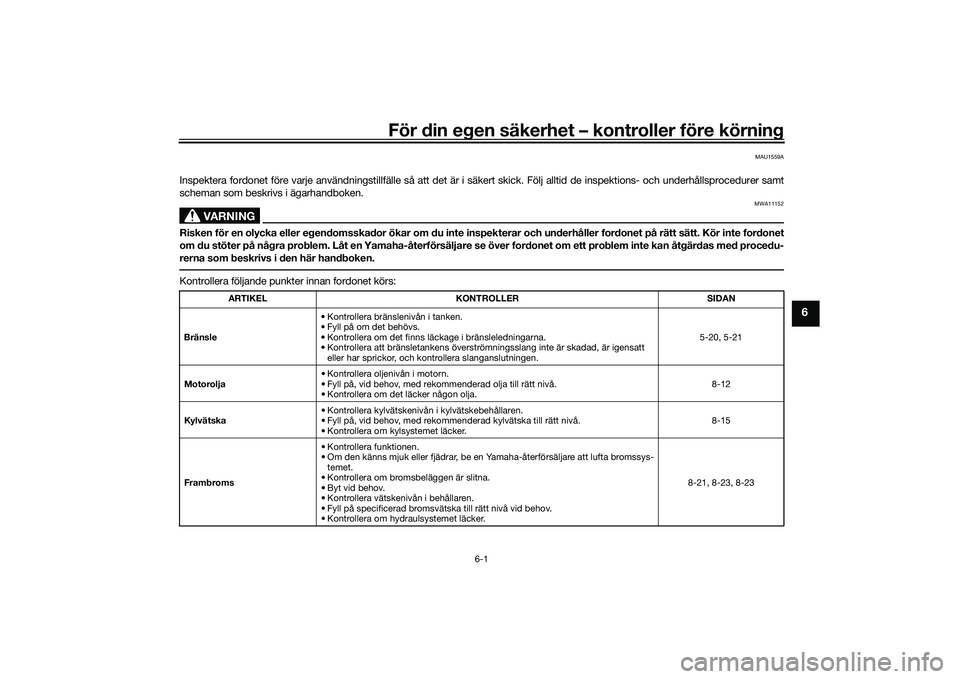

För din egen säkerhet – kontroller före körning
6-1
6
MAU1559A
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 5-20, 5-21
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 8-12
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 8-15
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-21, 8-23, 8-23
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

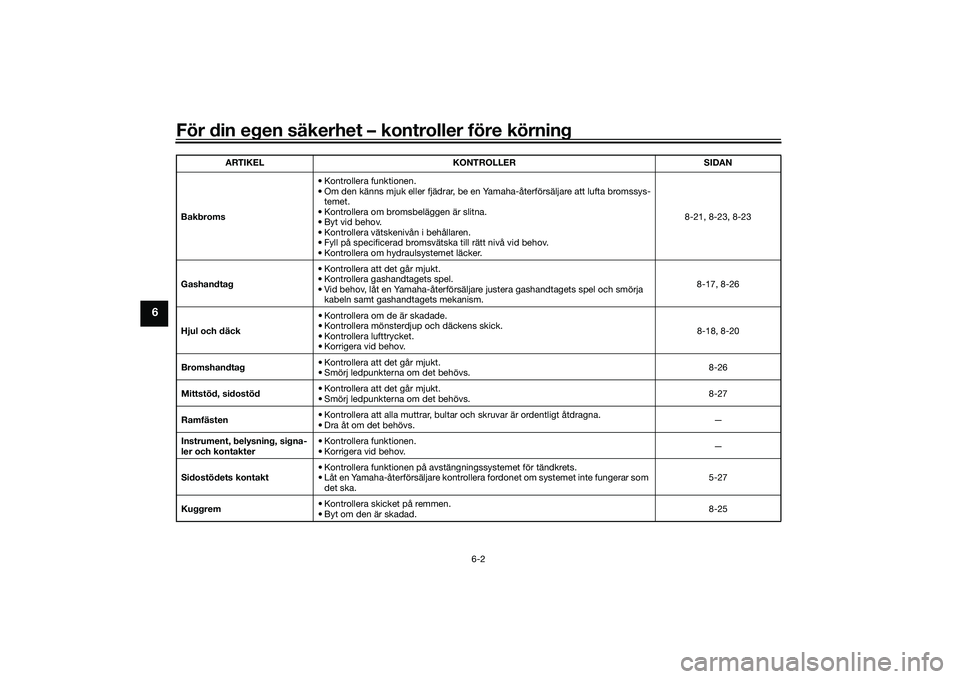

För din egen säkerhet – kontroller före körning
6-2
6
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-21, 8-23, 8-23
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 8-17, 8-26
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 8-18, 8-20
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 8-26
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
8-27
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.
—
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 5-27
Kuggrem • Kontrollera skicket på remmen.
• Byt om den är skadad.
8-25
ARTIKEL
KONTROLLER SIDAN
