2020 YAMAHA NMAX 125 Instructieboekje (in Dutch)

DIC183
GPD125-A
1
2
3
4
5
6
7
8
9
10
11
12
13
HANDLEIDING
MOTORFIETS
Lees deze handleiding
aandachtig door voordat u deze
machine gaat gebruiken.
GebruikersinformatieIndex
Specificaties
Verzorging en stalling van de motorfiets Speciale kenmerken
Smart-sleutelsysteem
Stop-startsysteem Beschrijving
Veiligheidsinformatie
Periodiek onderhoud en afstelling
Gebruik en belangrijke rij-informatie Voor uw veiligheid – controles
voor het rijden
Functies van instrumenten en
bedieningselementen
BAL-F819D-D0
[Dutch (D)]

DAU81560
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.
DAUN3030
Conformiteitsverklaring:
Hierbij verklaart YAMAHA MOTOR CO., LTD dat de radioapparatuur van het type, Communicatieregeleenheid, Y08U-A00,
in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
https://global.yamaha-motor.com/eu_doc/
Frequentieband: 2402~2480 MHz
Maximaal radiofrequentievermogen:
Bluetooth 4.2 2.75 dBm 1.88 mW
Bluetooth 5.0 2.59 dBm 1.82 mW
Fabrikant:
PT Chao Long Motor Parts Indonesia
JL.MERANTI 1 BLOK, L2 NO. 5-6 DELTA SILICON INDUSTRIAL
PARK LIPPO CIKARANG BEKASI 17550, INDONESIË
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NederlandUBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

DAU81591
Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat de radioapparatuur van het type, Smart-
sleutelsysteem, SKEA7E-01 (Smart Unit) en SKEA7E-02 (Hand Unit) in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
AFSTANDSBEDIENINGSEENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 117 dBuV/m at 10 meters
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 kHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Nederland
UBALD0D0.book Page 2 Thursday, October 1, 2020 2:14 PM

UBALD0D0.book Page 3 Thursday, October 1, 2020 2:14 PM

Inleiding
DAU10103
Welkom in de wereld van Yamaha!
Als eigenaar van de GPD125-A profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw GPD125-A. De
Handleiding geeft instructies voor de bediening, inspectie en het onderhoud van de machine en beschrijft hoe u uzelf en anderen kunt
beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw machine in optimale conditie te houden. Als er ten slotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn van
kleine tegenstrijdigheden tussen uw machine en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA10032
Lees deze handleiding aandachtig helemaal door voordat u deze machine gaat gebruiken.
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

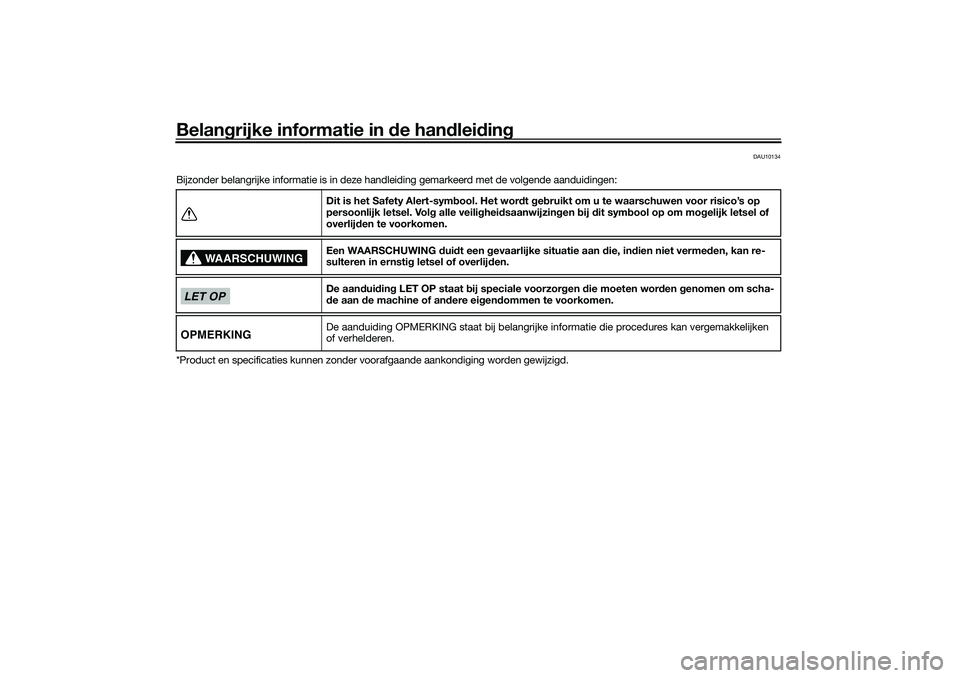

Belangrijke informatie in de handleiding
DAU10134
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan re-
sulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
WAARSCHUWING
LET OPOPMERKING
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

Belangrijke informatie in de handleiding
DAUN1180
GPD125-A
HANDLEIDING
©2021 PT Yamaha Indonesia Motor Manu-
facturing
1e uitgave, december 2020
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd ge-
bruik
zonder schriftelijke toestemming van
PT Yamaha Indonesia Motor Manufacturing
is uitdrukkelijk verboden.
Gedrukt in Nederland.
UBALD0D0.book Page 2 Thursday, October 1, 2020 2:14 PM

InhoudsopgaveVeiligheidsinformatie....................... 1-1
Andere aandachtspunten voor
veilig rijden .................................. 1-5
Beschrijving...................................... 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
Smart-sleutelsysteem ..................... 3-1
Smart-sleutelsysteem..................... 3-1
Bereik van het
Smart-sleutelsysteem ................. 3-2
De Smart-sleutel en mechanische
sleutels gebruiken ....................... 3-3
Smart-sleutel .................................. 3-4
De batterij van de Smart-sleutel
vervangen.................................... 3-6
Contactslot ..................................... 3-7
Stop-startsysteem........................... 4-1
Stop-startsysteem .......................... 4-1
Stop-startsysteem gebruiken ......... 4-1
Speciale kenmerken ....................... 5-1
CCU (Communication Control
Unit) ............................................. 5-1Functies van instrumenten en
bedieningselementen....................... 6-1
Controlelampjes en waarschu-
wingslampjes ............................... 6-1
Multifunctionele meter .................... 6-3
Stuurschakelaars ............................ 6-9
Voorremhendel.............................. 6-11
Achterremhendel........................... 6-11
ABS ............................................... 6-11
Tractieregeling .............................. 6-12
Tankdop ........................................ 6-14
Brandstof ...................................... 6-15
Tankoverloopslang........................ 6-16
Uitlaatkatalysator .......................... 6-16
Zadel ............................................. 6-17
Helmbevestiging ........................... 6-17
Opbergcompartimenten................ 6-18
Afstellen van de
schokdemperunits ..................... 6-19
Aansluitcontact ............................ 6-20
Zijstandaard .................................. 6-21
Startspersysteem .......................... 6-22
Voor uw veiligheid – controles
voor het rijden................................... 7-1
Gebruik en belangrijke
rij-informatie..................................... 8-1
Inrijperiode ...................................... 8-1
De motor starten ............................. 8-2
Wegrijden ........................................ 8-2Sneller en langzamer rijden ............ 8-3
Remmen ......................................... 8-3
Tips voor een zuinig
brandstofverbruik ........................ 8-3
Parkeren ........................................ 8-4
Periodiek onderhoud en
afstelling............................................ 9-1
Gereedschapsset ........................... 9-1
Periodiek onderhoudsschema
voor het
uitstootcontrolesysteem.............. 9-2
Algemeen smeer- en
onderhoudsschema .................... 9-3
Panelen verwijderen en
aanbrengen ................................. 9-7
De bougie controleren .................... 9-9
Filterbus ........................................ 9-11
Motorolie en olie-aanzuigzeef....... 9-11
Waarom Yamalube ....................... 9-13
Eindoverbrengingsolie .................. 9-13
Koelvloeistof ................................. 9-14
Luchtfilterelementen van
luchtfilter en
V-snaarbehuizing ...................... 9-16
De vrije slag van de gasgreep
controleren ................................ 9-19
Klepspeling ................................... 9-19
Banden ......................................... 9-19
Gietwielen ..................................... 9-21
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM
