2020 YAMAHA NIKEN Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-18
3
MODE 2
Este modo es adecuado para condiciones
de conducción generales.
Este modo permite disfrutar de una con-
ducción fluida y deportiva en toda la gama
de velocidades.
MODE 1
Este modo ofrece una respuesta más de-
portiva del motor a velocidad baja/media
en comparación con el MODE 2.NOTAEl modo de conducción actual se conserva
cuando se quita el contacto.
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la ma neta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase
la página 5-3).
SAU84321
Pe dal de cambioEl pedal de cambio está situado a la iz-
quierda del motor. Para cambiar a una mar-
cha superior, mueva el pedal de cambio
hacia arriba. Para cambiar a una marcha in-
ferior, mueva el pedal de cambio hacia
abajo. (Véase la página 5-3).NOTACuando está activado el sistema de cam-
bio rápido, el contacto del cambio detecta
el movimiento del pedal y permite cambiar
a una marcha superior sin utilizar la maneta
de embrague.

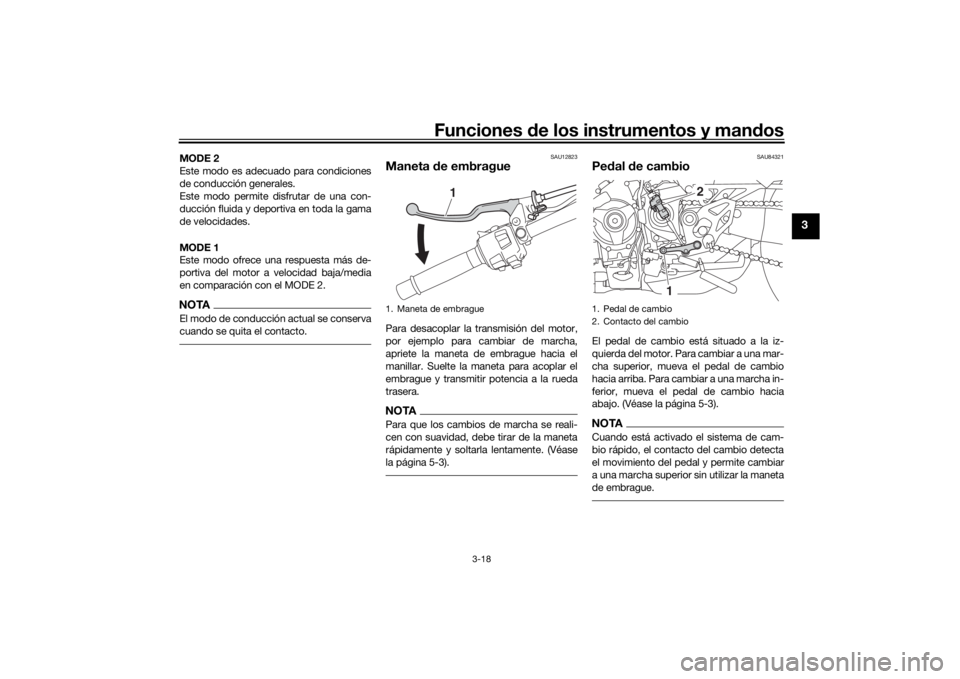

1. Maneta de embrague
1
1. Pedal de cambio
2. Contacto del cambio
2
1
UBD5S1S0.book Page 18 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-19
3
SAU84560
Sistema de cambio rápi doEl sistema de cambio rápido (QS) permite
cambiar a marchas superiores electrónica-
mente a todo gas y sin embrague. Cuando
el contacto del cambio detecta movimiento
en el pedal, la potencia del motor y el par
de la transmisión se ajustan momentánea-
mente para que se pueda producir el cam-
bio a una marcha superior.NOTA El sistema QS actúa cuando el vehícu-
lo se desplaza como mínimo a 20
km/h (12 mi/h) y a un régimen de 4000
r/min o superior y solamente cuando
se acelera.
 El QS no actúa cuando se acciona la
maneta de embrague.Para desactivar el sistema1. Desconecte el interruptor principal.
2. Mueva el pedal de cambio hacia arri-
ba para que la barra de cambio se re-
traiga parcialmente en el contacto del
cambio y manténgalo en esa posición. 3. Dé el contacto y, después de 10 se-
gundos, suelte el pedal de cambio.
4. “ ” desaparece.
NOTAPara activar el sistema de cambio rápido,
siga el mismo procedimiento.
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.

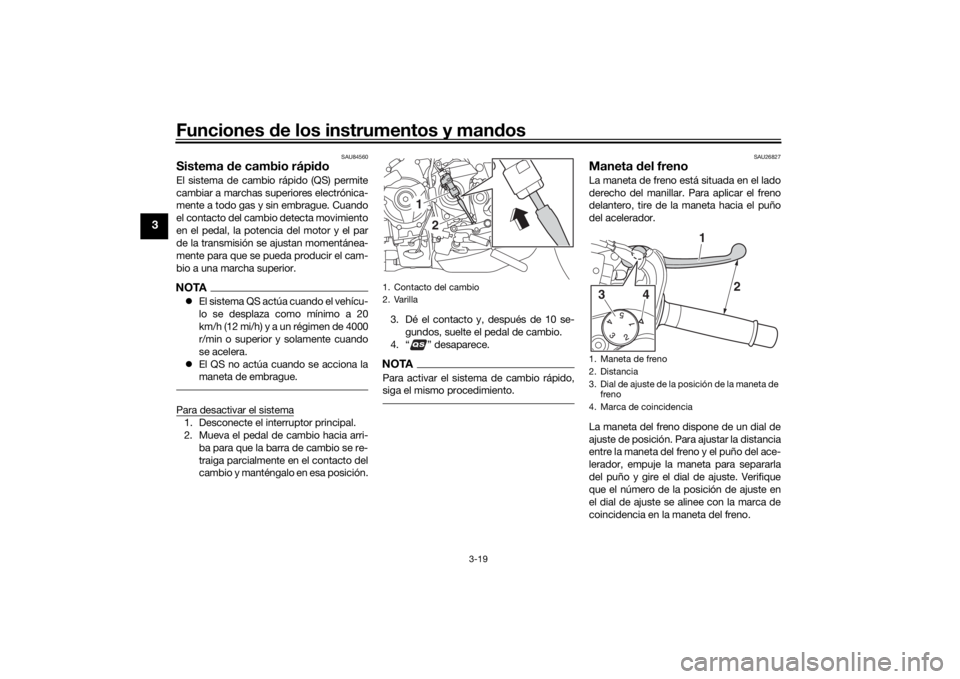

1. Contacto del cambio
2. Varilla
1
2
1. Maneta de freno
2. Distancia
3 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e
freno
4. Marca de coincidencia3
4
1
2
UBD5S1S0.book Page 19 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-20
3
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU84570
ABSEl sistema antibloqueo de frenos (ABS) ac-
túa en el freno delantero y en el freno trase-
ro de forma independiente.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.Cómo utilizar los frenos
Utilice la maneta del freno y el pedal de fre-
no del mismo modo que lo haría con unos
frenos convencionales. Si el sistema detec-
ta que la rueda patina al frenar, el ABS se
activa y puede notarse una vibración en la
maneta o el pedal de freno. Siga accionan-
do los frenos y deje que el ABS trabaje. No
bombee los frenos, pues ello reduciría la
efectividad de la frenada.  Cuando se inicia la marcha, el ABS
realiza una autocomprobación. Du-
rante ese periodo puede oírse un chasquido procedente de la unidad
hidráulica y, si se acciona la maneta o
el pedal de freno, puede notarse una
vibración, pero no se trata de una ave-
ría.
 En caso de fallo del ABS, el sistema
de frenos pasa a funcionar como un
sistema de frenos convencional.
ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
1. Pedal de freno
1
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1
2
UBD5S1S0.book Page 20 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-21
3
SAU76317
Sistema de control de tracciónEl sistema de control de tracción (TCS)
ayuda a mantener la tracción cuando se
acelera en superficies resbaladizas, por
ejemplo carreteras sin asfaltar o mojadas.
Si los sensores detectan que la rueda tra-
sera empieza a patinar (giro sin control), el
sistema de control de tracción regula la po-
tencia del motor según sea necesario hasta
que se restablece la tracción.
ADVERTENCIA
SWA15433
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbalad izas
y evite las superficies muy resbala dizas.
La luz indicadora “ ” parpadea cuando el
control de tracción está activado. Cuando
el sistema está activado, el conductor pue-
de notar ligeras variaciones en el ruido del
motor y del escape.
Cuando se ha desactivado el control de
tracción se enciende la luz indicadora “ ”.
La pantalla TCS indica la posición de ajuste
actual de TCS. Existen tres ajustes.
TCS “OFF” : Sistema de control de tracción
desactivado.
TCS “1”: Acción mínima del sistema de
control de tracción.
TCS “2” : Acción máxima del control de
tracción; control máximo del giro de la rue-
da.

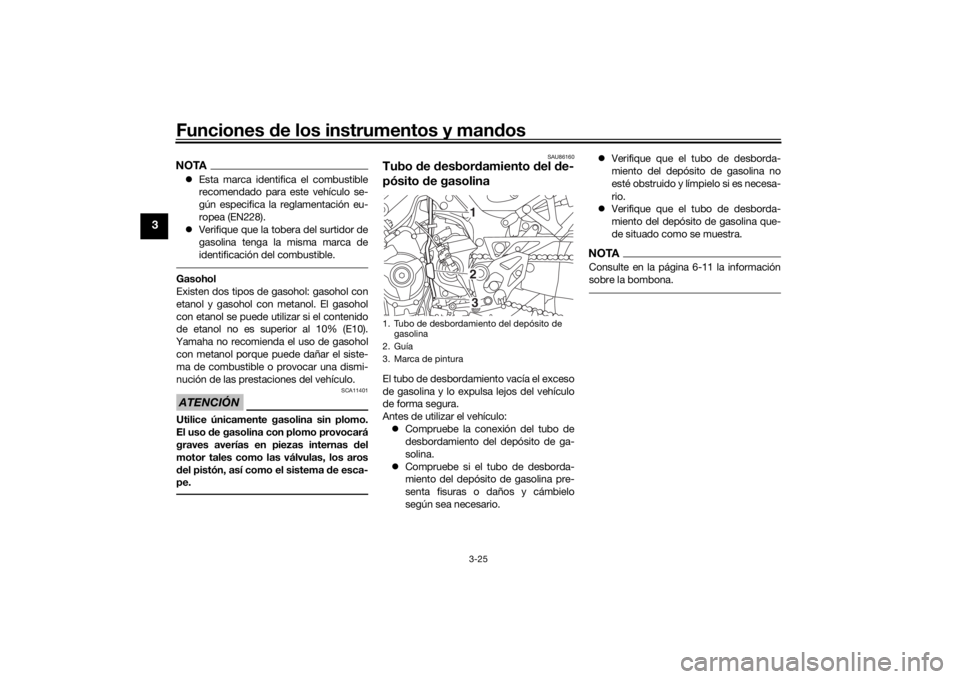

1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera1
2
1. Botón “TCS”
2. Pantalla TCS
3. Luz indicadora del sistema de control de tracción “ ”
1
3
2
UBD5S1S0.book Page 21 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-22
3
NOTA Cuando se da el contacto, el control
de tracción se activa y se sitúa en “1”
o “2” (según lo que estuviera seleccio-
nado la última vez).
 Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-
rro, arena u otra superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 6-17).
El uso de neumáticos de me did as dife-
rentes impe dirá que el sistema de con-
trol de tracción controle con precisión la
rotación de las rue das.Selección del sistema de control de
tracción
ADVERTENCIA
SWA15441
Antes de cambiar cualquier parámetro
en el sistema de control de tracción,
pare el vehículo. Cambiar ajustes en
marcha pue de distraer al con ductor,
con el consiguiente riesgo d e accidente.
Los ajustes de TCS solo se pueden cam-
biar cuando el vehículo está parado y el
acelerador cerrado.
 Pulse el botón “TCS” para cambiar
entre las posiciones de ajuste de TCS
“1” y “2”.
 Pulse el botón durante dos segundos
para desactivar el sistema de control
de tracción.
 Pulse de nuevo el botón para volver a
activar el control de tracción (TCS
vuelve a la posición de ajuste ante-
rior).
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando:  una rueda se levante del suelo durante
la marcha.
 se detecta un giro excesivo de la rue-
da trasera durante la marcha.
 una rueda gire por efecto de fuerzas
externas con el contacto dado (por
ejemplo, durante el mantenimiento).
Si el sistema de control de tracción está
desactivado, se encienden la luz
indicadora “ ” y la luz de aviso “ ”. En este caso, pruebe a reiniciar el sistema
de la forma siguiente:
1. Pare el vehículo y quite el contacto.
2. Espere unos segundos y vuelva a dar el contacto.
3. La luz indicadora “ ” debería apa- garse y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece en-
cendida después de reiniciar el sistema, se
puede utilizar el vehículo; no obstante,
haga revisar el vehículo en un concesiona-

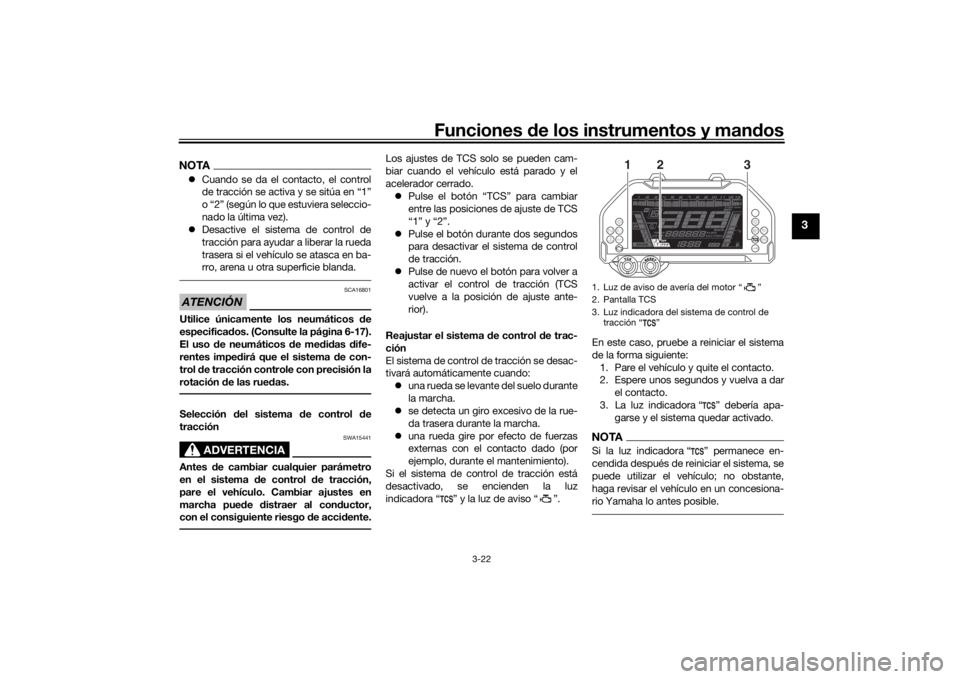

rio Yamaha lo antes posible.1. Luz de aviso de avería del motor “ ”
2. Pantalla TCS
3. Luz indicadora del sistema de control de tracción “ ”
3
2
1
UBD5S1S0.book Page 22 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-23
3
4. Haga revisar el vehículo y apagar la luz
de aviso “ ” en un concesionario
Yamaha.
SAU13077
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave y
gírela 1/4 de vuelta en el sentido de las agu-
jas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de ga-
solina. Para cerrar el tapón
del depósito de ga-
solina
Con la llave introducida, empuje hacia aba-
jo el tapón del depósito de gasolina. Gire la
llave 1/4 de vuelta en el sentido contrario al
de las agujas del reloj, extráigala y cierre la
tapa de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.

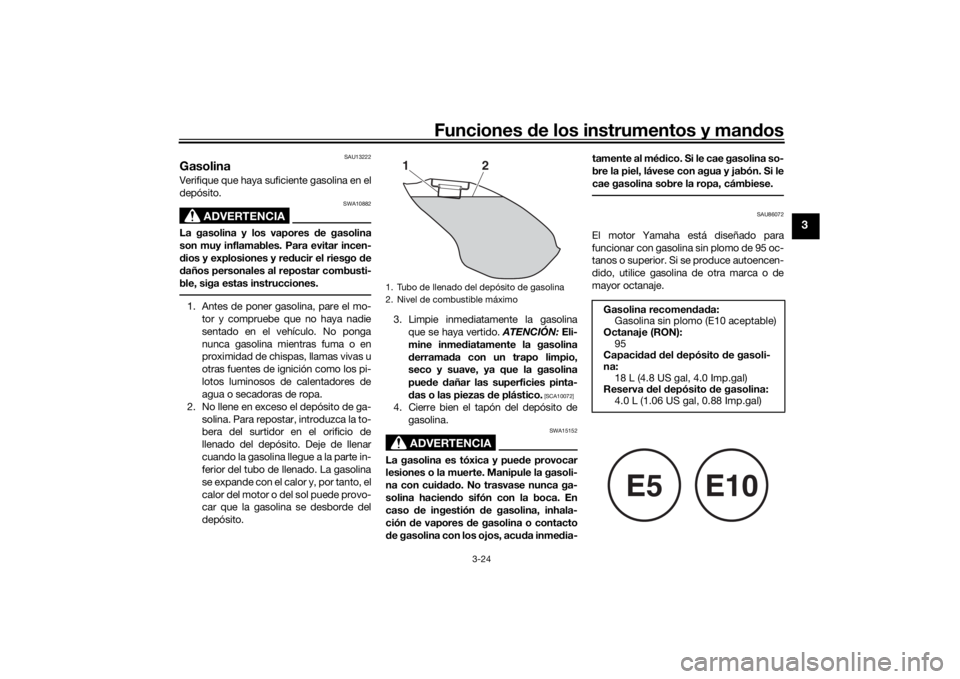

1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UBD5S1S0.book Page 23 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-24
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al méd
ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está diseñado para
funcionar con gasolina sin plomo de 95 oc-
tanos o superior. Si se produce autoencen-
dido, utilice gasolina de otra marca o de
mayor octanaje.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
Gasolina recomen dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
95
Capaci dad d el depósito de gasoli-
na:
18 L (4.8 US gal, 4.0 Imp.gal)
Reserva del depósito d e gasolina:
4.0 L (1.06 US gal, 0.88 Imp.gal)
E5
E10
UBD5S1S0.book Page 24 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-25
3
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU86160
Tubo de desbor damiento del de-
pósito de gasolinaEl tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:
 Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario. 
Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
 Verifique que el tubo de desborda-
miento del depósito de gasolina que-
de situado como se muestra.
NOTAConsulte en la página 6-11 la información
sobre la bombona.
1. Tubo de desbordamiento del depósito de
gasolina
2. Guía
3. Marca de pintura
321
UBD5S1S0.book Page 25 Thursday, October 24, 2019 2:03 PM
