2020 YAMAHA NIKEN Manuale de Empleo (in Spanish)

Cuidad os y almacenamiento de la motocicleta
7-4
7
2. Siga todas las instrucciones que se
facilitan en el apartado Cuidados de
este capítulo.
3. Llene el depósito de gasolina y añada un estabilizador conforme a las ins-
trucciones del producto. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo
el sistema de combustible.
4. Vehículos provistos de grifo de gasoli- na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de
motores de buena calidad y siga las
instrucciones del producto para pro-
teger los componentes internos del
motor contra la corrosión. Si no dispo-
ne de aceite de nebulización para mo-
tor, realice el procedimiento siguiente
para cada cilindro:a. Desmonte la tapa de la bujía y la bujía. b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía y seguidamente coloque esta so-
bre la culata para que los electro-
dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
d os de la bujía cuan do haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control,
los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los neumáticos y luego levante el vehículo
de forma que todas las ruedas que-
den por encima del suelo. De lo con-
trario, gire un poco las ruedas una vez
al mes para evitar que los neumáticos
se degraden en un punto. 9. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
10. Desmonte la batería y cárguela por completo, o conecte un cargador de
mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN: Verifique que la batería
y el carga dor sean compatibles. No
cargue una batería VRLA con un
cargad or convencional.
[SCA26330]
NOTASi va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 °C (32-90 °F).
 Para obtener más información sobre
la carga y el almacenamiento de la ba-
tería, consulte la página 6-30.
UBD5S1S0.book Page 4 Thursday, October 24, 2019 2:03 PM

Especificaciones
8-1
8
Dimensiones:Longitud total:2150 mm (84.6 in)
Anchura total:
885 mm (34.8 in)
Altura total: 1250 mm (49.2 in)
Altura del asiento: 820 mm (32.3 in)
Distancia entre ejes:
1510 mm (59.4 in)
Holgura mínima al suelo: 150 mm (5.91 in)
Radio de giro mínimo: 2.8 m (9.19 ft)Peso:Peso en orden de marcha:263 kg (580 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros:
En línea
Número de cilindros: 3 cilindros
Cilindrada: 847 cm3
Calibre × Carrera:
78.0 × 59.1 mm (3.07 × 2.33 in) Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite:
2.70 L (2.85 US qt, 2.38 Imp.qt)Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.93 L (2.04 US qt, 1.70 Imp.qt)Combustible:Gasolina recomendada:Gasolina sin plomo (E10 aceptable)
Octanaje (RON): 95
Capacidad del depósito de combustible:
18 L (4.8 US gal, 4.0 Imp.gal)
Cantidad de reserva de combustible: 4.0 L (1.06 US gal, 0.88 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID: BD51 00Transmisión:Relación de engranajes:
1a:2.667 (40/15)
2a:
2.000 (38/19)
3a: 1.619 (34/21)
4a: 1.381 (29/21)
5a:
1.190 (25/21)
6a: 1.037 (28/27)Chasis:Ancho de vía:
410 mm (16.1 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 R 15 M/C 56V
Fabricante/modelo: BRIDGESTONE/A41F MNeumático trasero:Tipo:
Sin cámara
Tamaño: 190/55 R 17 M/C 75V
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM

Especificaciones
8-2
8
Fabricante/modelo:BRIDGESTONE/A41R MCarga:Carga máxima:
195 kg (430 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:
Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED Luz de intermitencia trasera:
LED
Luz auxiliar: LED
Luz de la matrícula:
LED
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM

Información para el consumidor
9-1
9
SAU53562

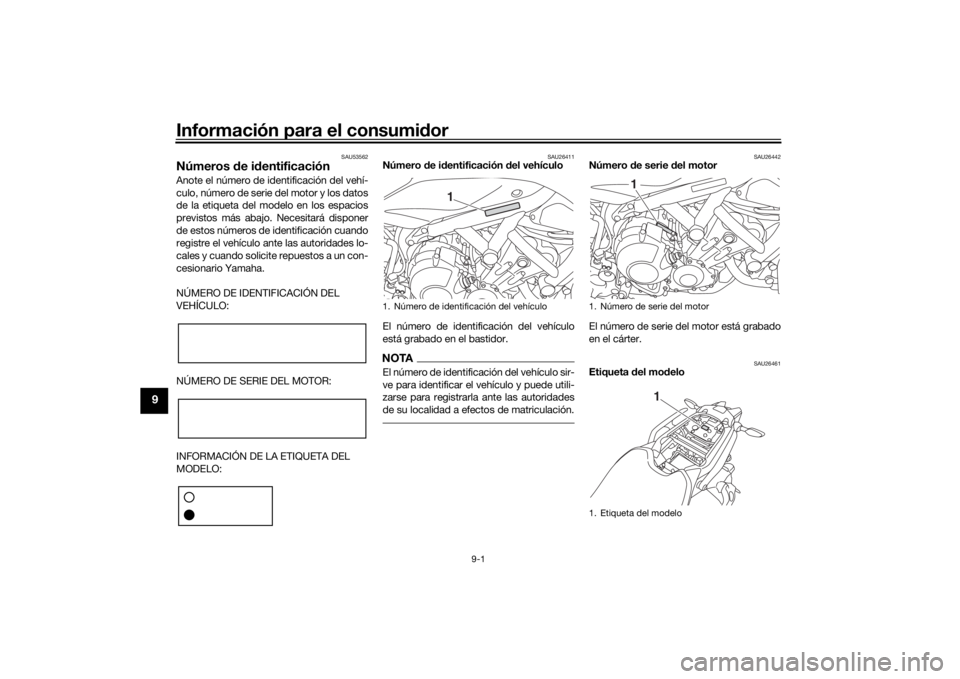

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTAEl número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26461
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM

Información para el consumidor
9-2
9
La etiqueta de modelo está fijada en el lu-
gar que se muestra. Anote los datos que fi-
guran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los d atos del vehícu-
loEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM

Información para el consumidor
9-3
9
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio- ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretosUBD5S1S0.book Page 3 Thursday, October 24, 2019 2:03 PM

10-1
10
Índice alfabético
AABS....................................................... 3-20
Aceite de motor .................................... 6-11
Almacenamiento ..................................... 7-3
Arranque del motor................................. 5-2
Asientos ................................................ 3-26BBarra estabilizadora.............................. 6-35
Batería .................................................. 6-30
Bombona .............................................. 6-11
Bujías, comprobación........................... 6-10CCaballete lateral.................................... 3-33
Caballete lateral, comprobación y
engrase .............................................. 6-28
Cable del portacascos ......................... 3-27
Cables, comprobación y engrase ........ 6-26
Cadena de transmisión, limpieza y engrase .............................................. 6-25
Cambio de marchas ............................... 5-3
Catalizador ........................................... 3-26
Cojinetes de la dirección, engrase ....... 6-30
Cojinetes de las ruedas,
comprobación .................................... 6-30
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ............... 3-28
Conector de corriente continua............ 3-32
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-30
Conmutador de la luz de cruce/ carretera/Interruptor de ráfagas ........... 3-3
Consumo de gasolina, consejos
para reducirlo ....................................... 5-4
Cuadro de identificación de averías ..... 6-36 Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-29
D-mode (modo de conducción) ........... 3-17EEl motor se recalienta .......................... 6-37
Especificaciones .................................... 8-1
Espejos retrovisores............................. 3-28
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire ......................................... 6-15
Fusibles, cambio .................................. 6-32GGasolina ............................................... 3-24HHolgura de las válvulas ........................ 6-16
Horquilla delantera, ajuste ................... 3-29
Horquilla delantera, comprobación...... 6-29IIdentificación de averías ...................... 6-35
Indicador multifunción ......................... 3-10
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia.................... 3-4
Interruptor de la bocina.......................... 3-4
Interruptor de luces de emergencia ....... 3-4
Interruptor de paro/marcha/arranque .... 3-4
Interruptores de la luz de freno ............ 6-21
Interruptores del manillar ....................... 3-3
Interruptores del regulador de
velocidad ............................................. 3-4
Interruptor MENU ................................... 3-4
Interruptor principal/Bloqueo de la dirección .......................................... 3-2 Interruptor SELECT................................. 3-4
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión...... 6-24
Juego libre de la maneta de
embrague, ajuste ................................ 6-20
Juego libre de la maneta del freno,
comprobación .................................... 6-20
Juego libre del puño del acelerador, comprobación .................................... 6-16LLíquido de freno, comprobación .......... 6-22
Líquido de frenos, cambio .................... 6-23
Líquido refrigerante............................... 6-14
Luces del vehículo ................................ 6-34
Luces indicadoras de intermitencia........ 3-5
Luces indicadoras del sistema regulador de velocidad......................... 3-5
Luces indicadoras y luces de aviso ........ 3-5
Luz de aviso de avería del motor............ 3-6
Luz de aviso de la temperatura del líquido refrigerante ............................... 3-6
Luz de aviso del nivel de aceite.............. 3-5
Luz de aviso del sistema ABS ................ 3-6
Luz indicadora de cambio de marcha .... 3-6
Luz indicadora de la luz de carretera ..... 3-5
Luz indicadora del sistema de control
de tracción ........................................... 3-6
Luz indicadora del sistema inmovilizador ........................................ 3-7
Luz indicadora de punto muerto ............ 3-5MManeta de embrague ........................... 3-18
Maneta del freno................................... 3-19
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM

Índice alfabético
10-2
10
Manetas de freno y embrague,
comprobación y engrase.................... 6-27
Mantenimiento, sistema de control de emisiones ........................................ 6-3
Mantenimiento y engrase, periódico ...... 6-5NNeumáticos ........................................... 6-17
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPanel, desmontaje y montaje ................. 6-9
Pastillas de freno delantero y trasero, comprobación ....................... 6-21
Pedal de cambio ................................... 3-18
Pedal de freno ...................................... 3-20
Pedales de freno y cambio, comprobación y engrase.................... 6-27
Pivotes del basculante, engrase ........... 6-28
Puño del acelerador y cable, comprobación y engrase.................... 6-26RRalentí del motor, comprobación ......... 6-16
Registro de los datos, vehículo .............. 9-2
Rodaje del motor .................................... 5-1
Ruedas.................................................. 6-19SSelector de modo de conducción .......... 3-4
Sistema de cambio rápido .................... 3-19
Sistema de control de tracción............. 3-21
Sistema de corte del circuito de
encendido........................................... 3-33
Sistema inmovilizador ............................. 3-1
Sistema regulador de velocidad ............. 3-7 Situación de las piezas........................... 2-1
TTapón del depósito de gasolina ........... 3-23
Toma de corriente continua auxiliar ..... 3-32
Tubo de desbordamiento del
depósito de gasolina.......................... 3-25YYamalube ............................................. 6-14
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM
